Balustrady szklane – wymagania, które musisz znać przed montażem

Parametry techniczne: grubość szkła, systemy montażu i obciążenia

Zanim wykonawca przykroi pierwszą taflę, projektant musi odpowiedzieć na trzy pytania: jakie obciążenie użytkowe przyjmie balustrada, w jaki sposób szkło zostanie zamocowane do konstrukcji i jaką klasę odporności na uderzenie musi mieć zastosowana tafla. Dopiero odpowiedź na te trzy zmienne pozwala dobrać konkretną grubość szkła oraz rozstaw punktów mocujących. W praktyce oznacza to przejście od normy PN-EN 1991-1-1, która definiuje obciążenia poziome barier ochronnych (0,5 kN/m w budynkach mieszkalnych, 1,0 kN/m w strefach publicznych), przez dobór szkła zgodnie z PN-EN 12150-2 (hartowane) lub PN-EN 14449 (laminowane), aż po weryfikację odporności na uderzenie wahadłem wg PN-EN 12600.

• Parametry techniczne: grubość szkła, systemy montażu i obciążenia
• Wymagania dla balkonów, schodów i antresoli co się różni?
• Najczęstsze błędy montażowe i konsekwencje prawne
• Przeglądy okresowe i konserwacja

Wymagania techniczne dla balustrad szklanych różnią się diametralnie w zależności od tego, czy mamy do czynienia z monolityczną taflą ESG, czy z pakietem laminowanym VSG. Szkło hartowane o grubości 8 mm, popularne w niskich zabudowach mieszkalnych, przenosi obciążenia do 0,5 kN/m przy rozstawie słupków co 1000 mm. Grubość 10 mm podnosi nośność o około 25%, a 12 mm o kolejne 15-20%. Laminat 8.8 (dwa arkusze 8 mm połączone folią PVB 0,76 mm) osiąga parametry zbliżone do monolitu 12 mm, ale zyskuje jedną kluczową cechę: po rozbiciu folia utrzymuje odłamki, eliminując ryzyko ran ciętych u osób stojących w pobliżu.

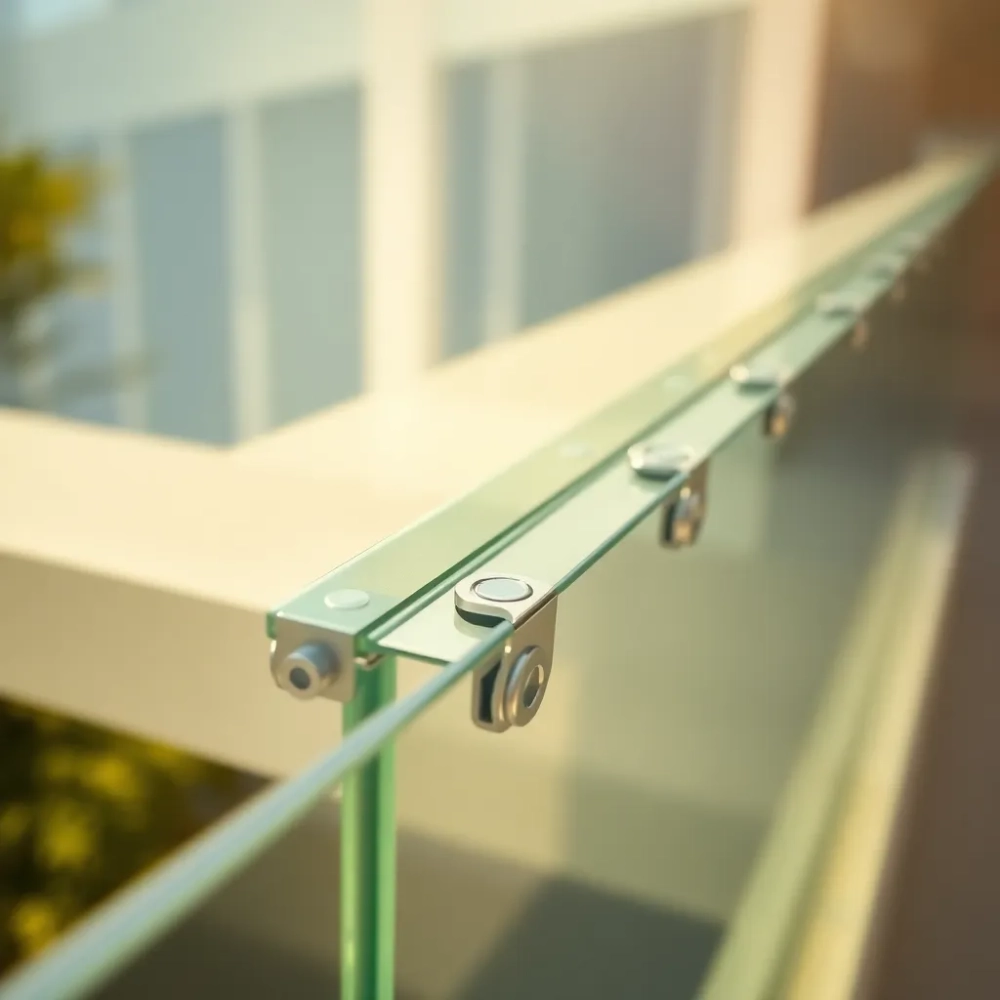

System montażu wpływa na nośność bardziej niż grubość samego szkła. Montaż punktowy (rotule ze stali nierdzewnej mocowane w otworach wywierconych w tafli) przenosi siły przez lokalny docisk na stożkowych podkładkach. System ten wymaga szkła hartowanego o grubości minimum 10 mm, a rozstaw punktów nie może przekraczać 400 mm od siebie. Montaż listwowy (profil aluminiowy lub ze stali nierdzewnej, w który wsuwana jest tafla) redukuje naprężenia punktowe, rozkładając je równomiernie na całą krawędź. To jedyny system akceptowany dla szkła laminowanego VSG bez hartowania.

Konstrukcje słupkowe (słupki ze stali lub aluminium co 1000-1500 mm, między którymi osadzane są tafle szklane) stanowią najprostszą technologicznie opcję, ale jednocześnie zaburzają minimalistyczny charakter szkła. Stosuje się je tam, gdzie priorytetem jest obniżenie kosztu szkła (można używać cieńszych tafli, bo obciążenie przenoszą słupki) lub gdzie wymagana jest wysoka klasa odporności ogniowej EI 30 lub EI 60, bo profile stalowe łatwiej osłonić materiałem ogniochronnym niż samą taflę szklaną.

Wymagania dla balkonów, schodów i antresoli co się różni?

Ta sama tafla szkła hartowanego 10 mm może świetnie sprawdzić się na balkonie w sypialni, ale nie przejść obliczeń na schodach w przestrzeni publicznej. Różnica wynika z trzech czynników: wartości obciążenia użytkowego (zależnego od kategorii budynku wg PN-EN 1991-1-1), wysokości nad poziomem terenu (wpływającej na wymaganą wysokość balustrady i kategorię konsekwencji zniszczenia) oraz geometrii mocowania (inne siły działają na balustradę prostą, inne na pochyloną pod kątem 38° na schodach).

Na balkonach i tarasach w budynkach mieszkalnych do 4 kondygnacji nadziemnych wysokość balustrady musi wynosić minimum 1100 mm, mierząc od poziomu gotowej posadzki do górnej krawędzi poręczy. W strefach o zwiększonym ryzyku (balkony powyżej 12 m nad terenem, antresole w halach widowiskowych) wymóg rośnie do 1200 mm. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych (§57 i §296) dopuszcza obniżenie do 900 mm wyłącznie w budynkach mieszkalnych jednorodzinnych oraz w mieszkaniach wielopoziomowych, gdzie przegroda znajduje się na wysokości nie większej niż 1 m nad przyległym terenem lub wewnętrzną powierzchnią stropu. Warto zapamiętać tę gradację, bo inspektorzy nadzoru zwracają na nią szczególną uwagę podczas odbiorów.

Schody wewnętrzne stawiają przed projektantem dodatkowe wyzwanie: siła działająca na balustradę nie jest czysto pozioma, lecz ma składową pionową wynikającą z nachylenia biegu. Przy kącie 38° (typowy bieg schodowy) składowa pionowa stanowi około 62% wartości obciążenia poziomego. Balustrada szklana na schodach wymaga więc mocowania odpornego nie tylko na wyrwanie, ale też na ścinanie wzdłuż osi pochylenia. W praktyce eliminuje to lekki montaż punktowy na rzecz systemów listwowych z profilem wzmacnianym lub konstrukcji słupkowej z kotwieniem mechanicznym co 800 mm.

Antresole, galerie i pomosty technologiczne w obiektach przemysłowych podlegają najsurowszym wymaganiom. Obciążenie użytkowe rośnie tam do 3,0-5,0 kN/m² (kategoria E wg PN-EN 1991-1-1), a balustrada musi przenieść moment zginający od tłumu ludzi mogącego oprzeć się o przegrodę. W takich lokalizacjach stosuje się wyłącznie szkło laminowane VSG o grubości minimum 17,52 mm (8.8.4 trzy warstwy szkła) lub pakiety ESG/VSG. Dodatkowo konstrukcja antresoli musi być zabezpieczona przed przemieszczeniem poziomym, bo szkło pracuje inaczej w ramie sztywnej niż w ramie podatnej na drgania.

Budynki zlokalizowane w strefach wiatrowych I i II (wschodnia i centralna Polska) nie wymagają dodatkowych obliczeń aerodynamicznych dla balustrad. Inaczej wygląda sytuacja w strefie III (wybrzeże, góry) oraz na wysokościach powyżej 25 m nad terenem. Tam obciążenie wiatrem działające na taflę szklaną jako przegrodę może osiągać 1,2-1,8 kN/m², co wymusza dobór szkła o wyższej klasie odporności na zginanie. Projektant musi wykonać dodatkowe obliczenia wg PN-EN 1991-1-4, uwzględniając współczynnik ekspozycji oraz współczynnik ciśnienia wewnętrznego.

Najczęstsze błędy montażowe i konsekwencje prawne

Statystyki serwisów pogwarancyjnych wskazują jednoznacznie: 70% awarii balustrad szklanych w pierwszych pięciu latach eksploatacji wynika z trzech powtarzalnych błędów. Pierwszy to brak obliczeń statycznych wykonanych przez uprawnionego projektanta. Inwestor traktuje balustradę jak element wykończeniowy, a nie jak przegrodę ochronną podlegającą normom konstrukcyjnym. Drugi błąd to montaż szkła hartowanego ESG bez oznaczenia CE i bez deklaracji właściwości użytkowych, co w praktyce oznacza brak możliwości zweryfikowania, czy tafla faktycznie spełnia wymaganą klasę odporności na uderzenie. Trzeci to stosowanie rotul punktowych zamiast talerzowych w montażu punktowym. Rotule generują wyższe naprężenia kontaktowe, a ich stosowanie w taflach poniżej 12 mm grubości prowadzi do mikropęknięć rozwijających się pod wpływem cykli termicznych.

Odpowiedzialność za balustradę szklaną spoczywa na trzech podmiotach jednocześnie: producencie szkła (odpowiedzialność za zgodność wyrobu z deklarowanymi parametrami), wykonawcy montażu (odpowiedzialność za prawidłowe osadzenie i mocowanie) oraz kierowniku budowy (odpowiedzialność za zgodność wykonania z projektem budowlanym). Inwestor indywidualny, który samodzielnie montuje balustradę bez projektu i bez zgłoszenia, przyjmuje na siebie pełne ryzyko prawne, łącznie z odpowiedzialnością cywilną za szkody na osobach trzecich.

Uwaga: Samowolny montaż balustrady w budynku objętym ochroną konserwatorską (wpis do rejestru zabytków lub do gminnej ewidencji) może skutkować nakazem rozbiórki i karą administracyjną do 50 000 PLN. Konserwator zabytków wymaga projektu budowlanego uzgodnionego z wojewódzkim konserwatorem, a w przypadku strefy buforowej UNESCO (Kraków, Warszawa, Zamość) także opinii MKiDN.

Ubezpieczyciel odmówi wypłaty odszkodowania, jeśli balustrada nie posiada dokumentacji potwierdzającej zgodność z normami. Polisy OC inwestorów i wykonawców zawierają klauzulę wyłączającą odpowiedzialność za szkody wynikłe z użycia wyrobów budowlanych nieposiadających wymaganych certyfikatów. W praktyce oznacza to, że po upadku osoby przez balustradę nieprawidłowo zamontowaną, koszty leczenia, rehabilitacji i ewentualnej renty pokrywa osoba lub firma, która zleciła montaż, z własnej kieszeni.

Przed montażem warto zweryfikować pięć dokumentów. Deklaracja właściwości użytkowych (DoP) wystawiona przez producenta szkła, potwierdzająca klasę odporności na uderzenie i zgodność z normą zharmonizowaną. Certyfikat CE lub znak budowlany B (w przypadku wyrobów krajowych). Atest montażowy wydany przez firmę wykonującą osadzenie, z podaniem zastosowanego systemu, rozstawu mocowań i użytych kotew. Obliczenia statyczne sporządzone przez projektanta z uprawnieniami. Wpis w dzienniku budowy potwierdzający odbiór przez kierownika budowy lub inspektora nadzoru.

• Sprawdź, czy producent szkła jest w stanie dostarczyć DoP dla konkretnej partii dostawy
• Zweryfikuj, czy system montażowy posiada ETA (Europejską Ocenę Techniczną) lub KOT
• Upewnij się, że kotwy mechaniczne mają dopuszczenie do stosowania w podłożu z danego materiału (beton, cegła, stal)
• Poproś o projekt wykonawczy zawierający rozmieszczenie punktów mocowania z tolerancją ±2 mm
• Zachowaj kopię dokumentacji przez minimum 10 lat od zakończenia eksploatacji

Przeglądy okresowe i konserwacja

Art. 62 ust. 1 pkt 1 Prawa budowlanego nakłada na właściciela lub zarządcę obiektu obowiązek przeprowadzania rocznych przeglądów stanu technicznego budynku, w tym balustrad. Kontrola powinna obejmować trzy obszary: stan tafli szklanych (pęknięcia, odpryski, przebarwienia świadczące o korozji chemicznej folii PVB), stan mocowań (pęknięte podkładki, skorodowane rotule, luzy w kotwach), stan uszczelek i elementów elastomerowych (twardnienie, utrata elastyczności, deformacja). Przegląd wykonuje osoba posiadająca uprawnienia budowlane w specjalności konstrukcyjno-budowlanej, a jego wynik dokumentuje się w książce obiektu budowlanego.

Konsekwencje zaniedbania przeglądów bywają poważniejsze niż koszt samej kontroli. Ubezpieczyciel może odmówić wypłaty odszkodowania po wypadku, powołując się na rażące niedbalstwo w utrzymaniu obiektu. Inspektor nadzoru budowlanego, przeprowadzając kontrolę okresową, ma prawo nakazać natychmiastowe wyłączenie z użytkowania balkonu lub klatki schodowej, jeśli stan balustrady zagraża bezpieczeństwu. Koszt wymiany zniszczonej tafli wraz z demontażem i ponownym montażem oscyluje wokół 1200-2500 PLN za metr bieżący, czyli zwykle 3-5 razy więcej niż koszt prawidłowego przeglądu i drobnych napraw.

Wskazówka praktyczna: Przegląd roczny balustrady szklanej warto zlecić firmie, która ją montowała, bo zna specyfikę zastosowanego systemu i ma dostęp do części zamiennych. Jeśli to niemożliwe, poszukaj wykonawcy posiadającego autoryzację producenta systemu montażowego. Taki serwis zazwyczaj kosztuje 80-150 PLN za metr bieżący balustrady i obejmuje czyszczenie profili, wymianę uszczelek, dokręcenie kotew oraz raport fotograficzny z opisem stanu każdego mocowania.

Samo czyszczenie szkła hartowanego i laminowanego wymaga środków bezpiecznych dla powłok antyrefleksyjnych i folii PVB. Agresywne środki na bazie kwasu fluorowodorowego (HF) rozpuszczają szkło i w ciągu kilku miesięcy powodują matowienie powierzchni oraz mikrouszkodzenia krawędzi. Bezpieczne są preparaty o pH 6-8, najlepiej dedykowane do szkła architektonicznego. Uszczelki elastomerowe czyści się wodą z dodatkiem łagodnego detergentu, unikając rozpuszczalników organicznych, które powodują pęcznienie i utratę elastyczności EPDM lub silikonu.

Pięć zasad, których przestrzeganie eliminuje 90% problemów z balustradami szklanymi. Po pierwsze, każda balustrada powyżej 500 mm wysokości wymaga obliczeń statycznych traktowanie jej jak "tylko szkła" to najczęstsza przyczyna awarii. Po drugie, szkło laminowane VSG jest bezpieczniejsze od monolitycznego ESG w przestrzeniach publicznych, bo nie generuje odłamków po rozbiciu. Po trzecie, system montażowy musi posiadać ETA lub KOT, a producent szkła DoP z konkretną klasą odporności na uderzenie. Po czwarte, roczny przegląd to nie koszt, lecz inwestycja, która chroni przed odpowiedzialnością cywilną i utratą gwarancji ubezpieczeniowej. Po piąte, samowolny montaż bez zgłoszenia w budynku zabytkowym lub wielorodzinnym może skutkować nakazem rozbiórki i karą administracyjną sięgającą kilkudziesięciu tysięcy złotych.

Balustrada szklana to element, który łączy w sobie wymagania prawa budowlanego, norm europejskich i fizyki materiałowej. Dobrze zaprojektowana i zamontowana przetrwa 30-50 lat bez istotnych napraw. Źle dobrana do lokalizacji i obciążeń może zawieść w ciągu pierwszych dwóch sezonów eksploatacji. Różnica tkwi nie w cenie szkła, lecz w jakości projektu i staranności montażu.

Źródła i akty prawne:
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), §57, §296
- Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), art. 62 ust. 1 pkt 1
- PN-EN 1991-1-1:2008 Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach
- PN-EN 12150-2:2005 Szkło w budownictwie. Termicznie hartowane bezpieczne szkło sodowo-wapniowo-krzemianowe. Część 2: Ocena zgodności
- PN-EN 14449:2008 Szkło w budownictwie. Szkło laminowane i szkło laminowane bezpieczne. Ocena zgodności
- PN-EN 12600:2004 Szkło w budownictwie. Metodyka badania odporności na uderzenie wahadłem
- PN-EN 1991-1-4:2008 Oddziaływania na konstrukcje. Oddziaływania wiatru
