Gotowe słupki fundamentowe z betonu: szybki montaż bez wylewania

Plac budowy zwalnia tempo, bo ekipa wylewa kolejny słup, czeka na związanie betonu, a potem szuka miejsca na dalszy montaż. Betonowe słupki fundamentowe odwracają tę logikę: przyjeżdżają gotowe, montowane są w ciągu jednego dnia, a inwestor zyskuje tygodnie, które w harmonogramie hali albo magazynu decydują o rentowności całego przedsięwzięcia. Poniżej rozkładam temat tak, żeby każdy inwestor, projektant i kierownik budowy wiedział, kiedy prefabrykacja słupów naprawdę się opłaca, jakie parametry wymusi rynek, oraz gdzie prefabrykat przegrywa z klasycznym monolitem.

• Czym właściwie jest betonowy słupek fundamentowy
• Zalety gotowych słupków z betonu na budowie
• Montaż słupków fundamentowych krok po kroku
• Jak dobrać wymiary i nośność słupka do projektu
• Zastosowania, w których prefabrykat wygrywa
• Realizacja, która pokazuje skalę oszczędności
• Proces zamówienia od konsultacji do montażu
• Checklist przed zamówieniem
• Najczęstsze pytania inwestorów
• CTA

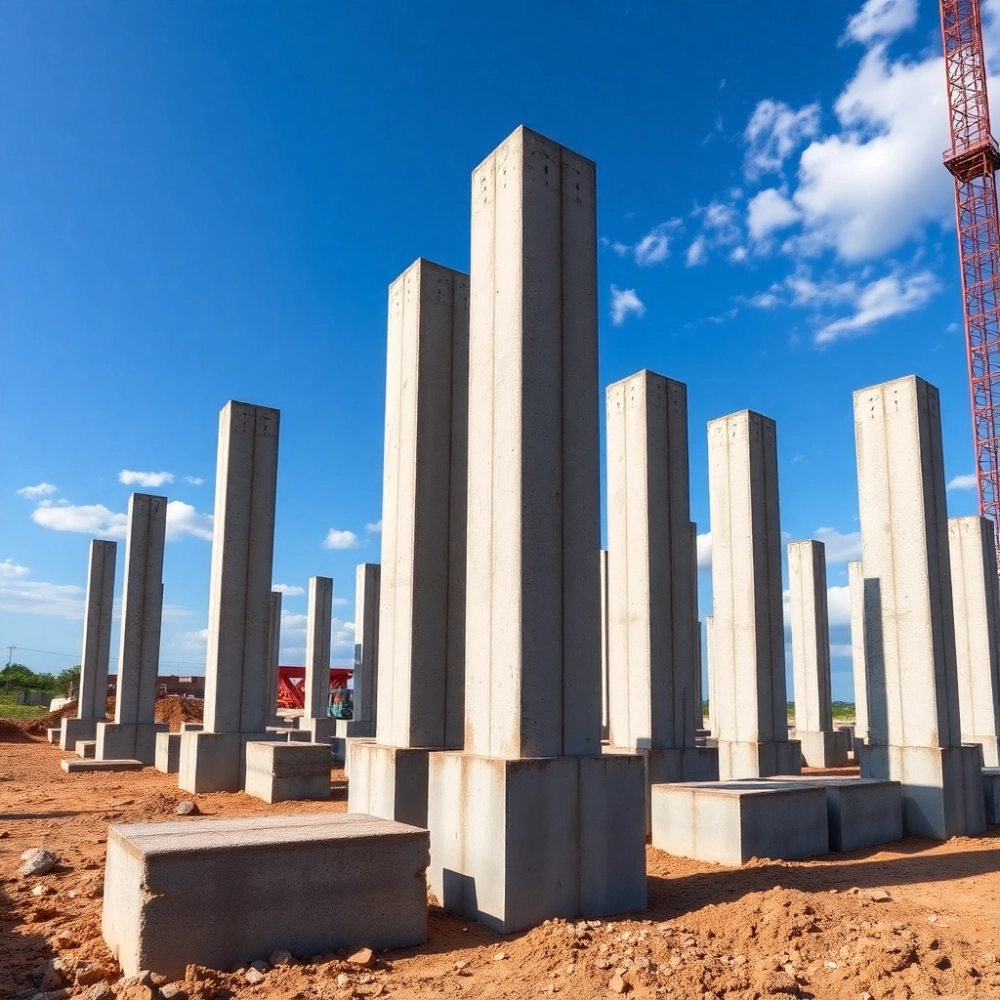

Czym właściwie jest betonowy słupek fundamentowy

Pionowy element nośny, który przenosi obciążenia z dachu, stropu albo konstrukcji wsporczej prosto w stopę lub bezpośrednio w grunt. W odróżnieniu od klasycznego monolitu powstaje w zakładzie prefabrykacji, w formie stalowej, pod kontrolą laboratoryjną i z zachowaniem powtarzalnych parametrów geometrycznych.

Długości robocze sięgają 15 m, a przekroje prostokątne dochodzą do 70 × 100 cm. Zbrojenie główne i strzemiona są zgodne z dokumentacją projektową, a beton osiąga klasę od C30/37 do C50/60 w zależności od wymagań obliczeniowych. Do słupa producenci wbudowują także akcesoria montażowe: haki transportowe, marki stalowe do połączeń śrubowych, tuleje kotwiące, kotwy fundamentowe oraz przepusty na instalacje.

Materiał to klasyczny kompozyt żelbetowy: beton odpowiada za przenoszenie ściskania, stal za rozciąganie. Połączenie tych dwóch ośrodków nadaje słupowi sztywność i ciągliwość, których nie zapewni żaden z tych materiałów osobno. Dlatego dobrze wykonany prefabrykat pracuje pod obciążeniem jak monolit, a jednocześnie nie wymaga szalunku, podpór i pielęgnacji na budowie.

Zalety gotowych słupków z betonu na budowie

Najkrótszą odpowiedzią jest kalendarz: tradycyjny słupek monolityczny potrzebuje 7-14 dni na rozformowanie i osiągnięcie wytrzymałości montażowej, prefabrykat potrzebuje 2-6 godzin na ustawienie i podstemplowanie. Ta różnica przekłada się na realne tygodnie skrócenia harmonogramu inwestycji.

Ponieważ produkcja odbywa się w hali zakładowej, beton dojrzewa w stabilnej temperaturze i wilgotności. Wytrzymałość jest więc przewidywalna, a projektant nie musi zakładać w obliczeniach dużych współczynników bezpieczeństwa z tytułu zmienności warunków polowych. To oznacza też mniejsze zużycie stali i cementu przy tej samej nośności.

• Skrócenie czasu budowy o 30-60% w porównaniu z wylewaniem na mokro.
• Stała jakość zakładowa niezależna od pogody i ekipy.
• Eliminacja błędów wykonawczych: rys, raków, niedowibrowania.
• Redukcja kosztów robocizny i zaplecza na placu.
• Możliwość montażu zimą, gdy temperatura uniemożliwia klasyczne wylewanie.

Prefabrykacja pozwala też uprościć logistykę placu: nie trzeba organizować węzła betoniarskiego, składowiska stali, szalunków ani dźwigu do obsługi deskowania. Potrzebny jest jeden żuraw o udźwigu dopasowanym do masy słupa oraz ekipa montażowa licząca 3-5 osób zamiast kilkunastu pracowników potrzebnych do wylania słupa monolitycznego.

Kiedy prefabrykat nie ma sensu

Jeżeli inwestycja obejmuje mniej niż 6-8 słupów o niestandardowych kształtach, prefabrykacja przestaje się ekonomicznie bronić. Koszt przygotowania formy, projektu zbrojenia i transportu rozkłada się wtedy na zbyt małą liczbę elementów. Dotyczy to też obiektów z bardzo skomplikowaną geometrią, gdzie każdy słupek jest inny, oraz realizacji w terenie o ograniczonym dojeździe dla ciężkiego transportu.

Montaż słupków fundamentowych krok po kroku

Procedura montażu różni się od monolitu brakiem szalowania i czasem oczekiwania na beton, ale wymaga precyzyjnego przygotowania podłoża. Każdy etap ma swoją fizykę: tolerancje, które na etapie projektowania wyglądają na drobne, na budowie decydują o tym, czy słup stanie bez klinów i podlewek, czy trzeba będzie go podcinać.

1. Przygotowanie fundamentu

Stopa fundamentowa albo głowica pala musi być wykonana z dokładnością ±10 mm w rzucie i ±5 mm w poziomie posadowienia. To istotne, bo kotwy fundamentowe osadzone w słupie mają rozstaw sztywny i nie tolerują większych odchyłek. Jeżeli głowica wychodzi poza tolerancję, trzeba ją szlifować albo dorobić podlewkę z żywicy epoksydowej.

2. Dostawa i składowanie

Słupy przyjeżdżają na naczepach niskopodwoziowych, zwykle w pozycji leżącej, podparte w dwóch punktach zgodnie z projektem transportowym. Rozładunek odbywa się żurawiem z zawiesiem trawersowym, które rozkłada masę tak, by nie wprowadzać momentów zginających. Składowanie wymaga równego, utwardzonego podłoża i podkładek drewnianych w wyznaczonych miejscach, inaczej w dłuższym elemencie pojawią się rysy skurczowe.

3. Ustawienie i pionowanie

Żuraw podnosi słupek na kotwy, operator nakłada nakrętki na kotwy fundamentowe, a geodeta kontroluje pion za pomocą teodolitu lub tachimetru. Dopuszczalna odchyłka osi słupa od pionu wynosi h/300, gdzie h to wysokość słupa. Po ustawieniu montażyści dokręcają nakrętki kotew momentem określonym w projekcie, zwykle 0,2-0,3 × nośność kotwy, a następnie wykonują podlewkę pod blachą bazową.

4. Stężenia i stateczność montażowa

Słupek w pierwszych godzinach nie jest połączony z dachem ani stropem, więc wymaga tymczasowych stężeń w postaci lin stalowych lub rusztowań podporowych. Dopiero po zmontowaniu belek i podciągów element uzyskuje pełną stateczność. Pominięcie stężeń to klasyczny błąd, który kończy się przewróceniem słupa przy silniejszym podmuchu wiatru.

Wskazówka: jeszcze przed pierwszym rozładunkiem warto zrobić próbny przejazd trasy transportowej i sprawdzić promienie skrętu. Słup o długości 14 m wymaga naczepy z możliwością balastowania i często objazdu na ostrych łukach.

Jak dobrać wymiary i nośność słupka do projektu

Wymiarowanie słupa prefabrykowanego rządzi się tymi samymi zasadami co monolitu: obciążenie pionowe, moment zginający od wiatru lub nierównomiernego osiadania, siły poziome od suwnicy albo od torów jezdnych. Różnica polega na tym, że prefabrykat można zoptymalizować pod konkretne schematy statyczne, bo producent ma pełną kontrolę nad ułożeniem zbrojenia.

Klasa betonu i nośność

W halach przemysłowych najczęściej stosuje się beton C35/45 lub C40/50, co pozwala uzyskać nośność osiową rzędu 3000-5000 kN na pojedynczy słupek przy przekroju 50 × 50 cm. Wyższe klasy betonu, aż do C70/85, wykorzystuje się w elementach o dużym smukłości, gdzie liczy się każdy centymetr kwadratowy przekroju.

Smukłość i długość wyboczeniowa

Smukłość słupa λ = L₀/i nie powinna przekraczać wartości określonych w normie PN-EN 1992-1-1. W praktyce dla hal o wysokości 8-12 m oznacza to przekroje minimalne 40 × 40 cm. Niższe profile nie przeniosą momentów od wiatru działającego na ściany osłonowe.

Strefa zakotwienia i styk z fundamentem

Połączenie słupa z fundamentem to newralgiczny punkt. Najczęściej stosuje się kotwy fundamentowe osadzane w stopie na etapie betonowania, do których słupek jest przykręcany przez blachę bazową. Alternatywą jest połączenie w gnieździe, w którym słupek wchodzi w wyprofilowaną nieckę fundamentu i jest dolewany zaprawą niskoskurczową.

Kryterium doboru w liczbach

Zastosowania, w których prefabrykat wygrywa

Hale przemysłowe i magazyny wysokiego składowania to klasyczny przykład: powtarzalna siatka słupów, wysokość 10-14 m, duże obciążenia od suwnic albo regałów. W takiej skali prefabrykacja skraca montaż konstrukcji z kilku miesięcy do kilku tygodni i pozwala szybciej oddać obiekt do użytkowania.

Centra logistyczne i obiekty handlowe wymagają dużych rozstawów słupów, żeby zmaksymalizować powierzchnię użytkową. Słupy prefabrykowane pozwalają na przekroje 60 × 60 cm i większe, które przenoszą momenty od dźwigarów sprężonych. W budynkach biurowych prefabrykaty stosuje się zwykle w garażach podziemnych, gdzie powtarzalność kondygnacji uzasadnia produkcję seryjną.

W rolnictwie i przechowalnictwie słupy prefabrykowane obsługują silosy, wiaty i hale inwentarskie. Ich odporność na agresję chemiczną (amon, nawozy) i brak konieczności konserwacji powierzchniowej eliminują typowe problemy konstrukcji stalowych w tych środowiskach.

Kiedy prefabrykat jest szczególnie opłacalny

• Obiekty o powtarzalnej siatce słupów i wysokości powyżej 8 m.
• Inwestycje z gwarantowanym terminem oddania i karami umownymi za opóźnienia.
• Budowy prowadzone zimą albo w regionach o krótkim sezonie budowlanym.
• Obiekty narażone na agresję chemiczną lub wilgoć, gdzie liczy się trwałość betonu.

Realizacja, która pokazuje skalę oszczędności

Hala magazynowa o powierzchni 12 000 m², wysokości 12 m i siatce słupów 12 × 24 m. Zaprojektowano 86 słupów prefabrykowanych o przekroju 50 × 50 cm i długości 12,4 m, klasie betonu C40/50. Produkcja w zakładzie trwała 5 tygodni, montaż na budowie zamknął się w 12 dniach roboczych. Wariant monolityczny wymagałby około 10 tygodni samego montażu, plus 4 tygodnie na dojrzewanie betonu przed obciążeniem.

Skala oszczędności to 8 tygodni w harmonogramie, co przy kosztach ogólnych budowy rzędu 180 tys. zł tygodniowo dało wymierny efekt finansowy. Inwestor oddał halę przed sezonem najmu i uniknął pustych miesięcy, które w logistyce oznaczają utracone przychody.

Proces zamówienia od konsultacji do montażu

Ścieżka klienta zaczyna się od rozmowy technicznej: inwestor przedstawia obciążenia, wymiary, klasę betonu i termin dostawy. Producent na tej podstawie wskazuje typ słupa, sprawdza możliwości produkcyjne i przygotowuje wstępną wycenę.

Kolejny krok to projekt zbrojenia wykonywany na bazie dokumentacji konstrukcyjnej inwestora. Każdy słupek otrzymuje rysunek warsztatowy z rozmieszczeniem haków transportowych, marek montażowych i ewentualnych przepustów instalacyjnych. Produkcja zakładowa obejmuje betonowanie w formie, kontrolowaną pielęgnację i badania wytrzymałości próbek.

Transport odbywa się naczepami niskopodwoziowymi zgodnie z ustalonym oknem dostawy, montaż realizuje wykwalifikowana ekipa z żurawiem o udźwigu dopasowanym do najcięższego elementu. Każdy słupek otrzymuje protokół odbioru z wynikami badań betonu i deklaracjami właściwości użytkowych.

Checklist przed zamówieniem

Zanim zlecisz produkcję, warto zebrać kilka informacji w jednym dokumencie. To skraca wymianę korespondencji i eliminuje ryzyko, że projekt zbrojenia trzeba będzie poprawiać po złożeniu zamówienia.

• Obciążenia pionowe i poziome na każdy słupek.
• Wymiary geometryczne: przekrój, długość, klasa ekspozycji.
• Wymagana klasa betonu i klasa stali zbrojeniowej.
• Lista akcesoriów montażowych: haki, marki, tuleje, kotwy.
• Termin dostawy i miejsce rozładunku na budowie.
• Dostępność żurawia i nośność podłoża w rejonie montażu.

Najczęstsze pytania inwestorów

Czy słupek prefabrykowany jest tak samo trwały jak monolit? Tak, pod warunkiem że projekt jest zgodny z normą PN-EN 1992-1-1, a produkcja odbywa się w zakładzie z certyfikowanym zakładowym systemem kontroli. Różnica polega na tym, że prefabrykat ma kontrolowaną jakość betonu i stali, co w praktyce oznacza mniejszy rozrzut wytrzymałości niż w konstrukcjach wylewanych na budowie.

Ile kosztuje słupek prefabrykowany? Cena zależy od przekroju, długości, klasy betonu i wielkości zamówienia. Orientacyjnie słupek 40 × 40 cm o długości 8 m to wydatek rzędu 3500-5500 zł netto, a większy 60 × 60 cm o długości 14 m to 14 000-22 000 zł netto. Różnice wynikają z masy elementu, kosztu stali i logistyki transportu.

Jak długo czeka się na dostawę? Standardowy termin realizacji to 4-8 tygodni od zatwierdzenia dokumentacji warsztatowej. W sezonie, od maja do września, kolejki wydłużają się do 10-12 tygodni. Planowanie zamówienia z wyprzedzeniem jest więc warunkiem utrzymania terminu budowy.

Czy słupek można przyciąć na budowie? W skrajnych sytuacjach tak, ale wymaga to tarcicy diamentowej, wiedzy o lokalizacji zbrojenia i zgody projektanta. Każde cięcie zmienia nośność, więc trzeba je udokumentować i przeliczyć.

CTA

Jeśli planujesz halę, magazyn albo obiekt logistyczny i chcesz wiedzieć, ile zaoszczędzisz na prefabrykowanych słupach, przygotuj krótką informację o obciążeniach i siatce słupów. Na tej podstawie wycena i harmonogram dostawy wracają zwykle w ciągu kilku dni roboczych. Warto też zapytać o komplet elementów prefabrykowanych: podwaliny, podciągi, belki, płyty balkonowe, stopy, szyby windowe oraz doki, bo kompletna dostawa z jednego zakładu skraca logistykę i obniża koszty transportu.

Źródła danych i normy

Parametry techniczne i procedury opisane w artykule oparto na następujących dokumentach:

• PN-EN 1992-1-1 (Eurokod 2) projektowanie konstrukcji żelbetowych.
• PN-EN 13225 prefabrykaty betonowe: słupy i słupki.
• PN-EN 13369 wspólne zasady dla prefabrykatów betonowych.
• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
• Dane katalogowe producentów prefabrykatów żelbetowych działających na polskim rynku.
