Ciepła Płyta Fundamentowa: Przekrój i Warstwy

Jeśli budujesz dom i martwisz się o zimne podłogi zimą czy wilgoć pod fundamentami, ciepła płyta fundamentowa może być odpowiedzią, którą szukasz. Ta konstrukcja łączy solidny fundament z izolacją termiczną w jednej płycie, eliminując mostki termiczne i zapewniając komfort na lata. W artykule przyjrzymy się jej przekrojowi warstwa po warstwie: od betonu nośnego, przez izolację i ochronę przed wilgocią, po zbrojenie, integrację ogrzewania i zachowanie na trudnych gruntach. Zrozumiesz, jak ta płyta równomiernie rozkłada obciążenia budynku i minimalizuje straty ciepła, co przełoży się na niższe rachunki i większą stabilność.

• Warstwy w przekroju ciepłej płyty fundamentowej
• Beton nośny w strukturze przekroju
• Izolacja termiczna w przekroju płyty
• Ochrona przed wilgocią w warstwach
• Zbrojenie i rozkład obciążeń w przekroju
• Integracja ogrzewania w przekroju płyty
• Przekrój na gruntach słabonośnych i wilgotnych
• Pytania i odpowiedzi: Ciepła płyta fundamentowa – przekrój

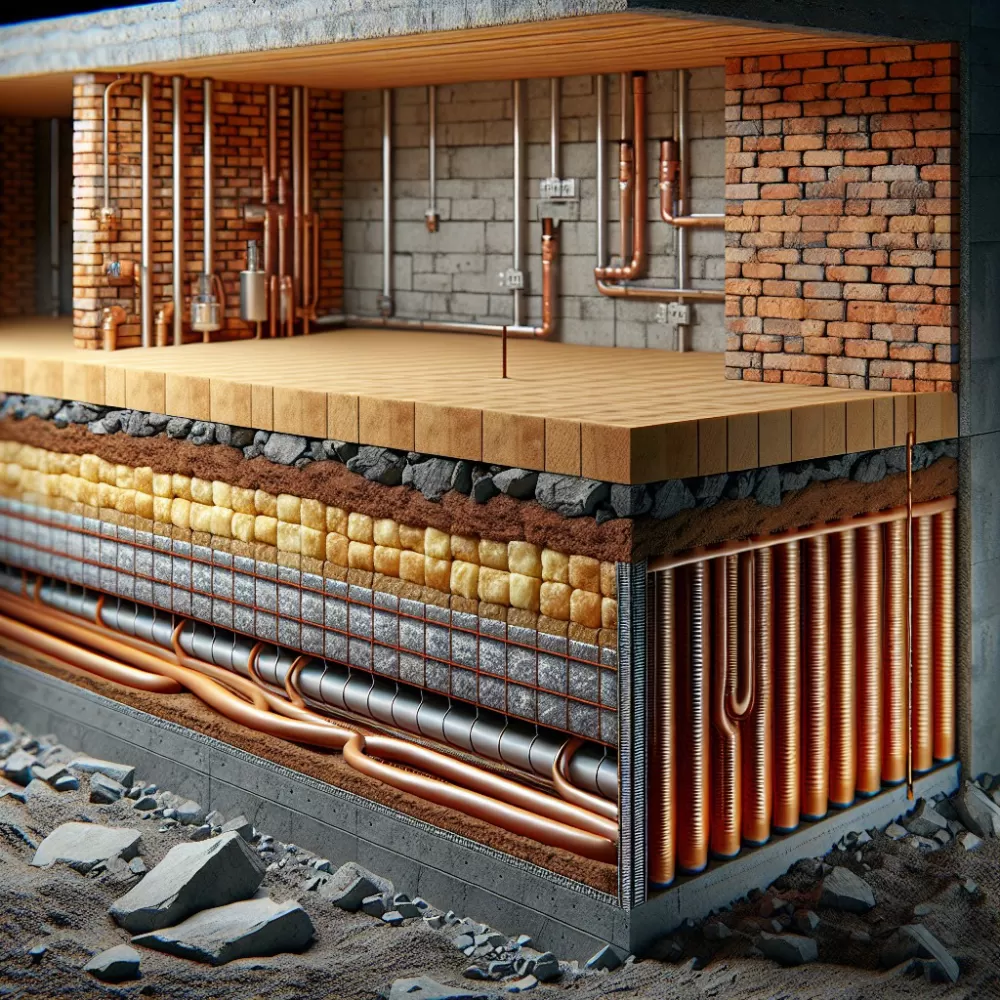

Warstwy w przekroju ciepłej płyty fundamentowej

Ciepła płyta fundamentowa to monolityczna konstrukcja, w której warstwy układają się harmonijnie, tworząc szczelną barierę termiczną i strukturalną. Najniższa warstwa to podsypka z kruszywa, stabilizująca grunt i równomiernie rozkładająca ciężar całej płyty. Na niej układa się folię lub matę separacyjną, chroniącą przed wilgocią wstępującą z gruntu. Kolejna warstwa to izolacja termiczna, najczęściej z płyt styropianowych lub polistyrenu ekstrudowanego, o grubości dostosowanej do strefy klimatycznej. Powyżej znajduje się beton nośny ze zbrojeniem, a całość wieńczy wylewka podłogowa z opcjonalnymi rurami grzewczymi.

Przekrój pokazuje, jak warstwy współpracują ze sobą, eliminując punkty słabe tradycyjnych fundamentów. Izolacja termiczna integruje się bezpośrednio z betonem, co zapobiega mostkom termicznym na styku fundamentu i ścian. Warstwy ochronne przed wilgocią, takie jak membrany bitumiczne, zapewniają szczelność na lata. Ta struktura sprawia, że płyta fundamentowa działa jak jednolity system, dostosowany do potrzeb budynku mieszkalnego lub użytkowego. Dzięki temu komfort użytkowania rośnie, a efektywność energetyczna budynku znacząco się poprawia.

W praktyce przekrój ciepłej płyty różni się od ławy fundamentowej brakiem wykopów i pionowych izolacji. Cała konstrukcja opiera się na powierzchni gruntu, co upraszcza budowę i skraca czas realizacji. Warstwy układa się sekwencyjnie, z dbałością o połączenia, by uniknąć przesunięć podczas wylewania betonu. Taka budowa gwarantuje trwałość i odporność na obciążenia dynamiczne, jak osiadanie gruntu. Płyta staje się podstawą stabilnego domu, wolnego od pęknięć ścian.

Zobacz także: Fundamenty cennik 2025: koszty fundamentów i roboty

Typowa sekwencja warstw w przekroju

• Grunt rodzimy lub stabilizowany
• Podsypka z kruszywa (15-30 cm)
• Folia separacyjna lub geowłóknina
• Izolacja termiczna (10-25 cm)
• Beton nośny ze zbrojeniem (15-25 cm)
• Wylewka podłogowa (5-8 cm)

Te warstwy tworzą spójny przekrój, w którym każda pełni unikalną rolę. Podsypka kompensuje nierówności gruntu, izolacja blokuje ucieczkę ciepła, beton przenosi obciążenia, a wylewka zapewnia gładką powierzchnię. Integracja tych elementów minimalizuje ryzyko kondensacji i pleśni wewnątrz budynku. Rozwiązanie to sprawdza się w domach pasywnych, gdzie efektywność energetyczna jest priorytetem.

Beton nośny w strukturze przekroju

Beton nośny stanowi serce ciepłej płyty fundamentowej, zajmując centralną pozycję w przekroju i przenosząc wszystkie obciążenia budynku. Zazwyczaj stosuje się beton wodoszczelny klasy C25/30 lub wyższej, o wytrzymałości na ściskanie przekraczającej 25 MPa. Ta klasa gwarantuje odporność na agresywne wody gruntowe i cykle zamrażania-rozmrażania. W przekroju beton otacza izolację termiczną, tworząc monolit o grubości 15-25 cm, zależnie od rozpiętości budynku. Jego wodoszczelność zapobiega penetracji wilgoci, co przedłuża trwałość całej konstrukcji.

W strukturze przekroju beton współpracuje z zbrojeniem stalowym, które rozkłada naprężenia rozciągające. Mieszanka zawiera domieszki plastyfikujące, poprawiające urabialność i redukujące skurcz. Po wylaniu beton twardnieje równomiernie, eliminując mikropęknięcia. Ta warstwa nośna zapewnia stabilność fundamentu na lata, nawet przy zmiennych warunkach gruntowych. Płyta fundamentowa z takim betonem minimalizuje osiadanie budynku.

Zobacz także: Ile fundamenty muszą odstać – czas dojrzewania betonu

Przekrój pokazuje, jak beton nośny integruje się z otaczającymi warstwami. Dolna powierzchnia styka się z izolacją, górna z wylewką, tworząc ciągłą masę. Grubość betonu dobiera się na podstawie obliczeń statycznych, uwzględniających obciążenia stałe i zmienne. W budynkach jednorodzinnych wystarcza 20 cm, co zapewnia ekonomiczną konstrukcję bez utraty wytrzymałości. Beton ten spełnia normy europejskie, gwarantując bezpieczeństwo użytkowania.

Właściwości betonu C25/30 w płycie

• Wytrzymałość na ściskanie: min. 25 MPa
• Wodoszczelność: W8 lub wyższa
• Odporność na mróz: F100
• Czas wiązania: 28 dni do pełnej wytrzymałości

Takie parametry betonu czynią go idealnym do ciepłej płyty fundamentowej. Zapewnia on nie tylko nośność, ale i szczelność termiczną poprzez eliminację mostków. W efekcie budynek stoi solidnie, a koszty konserwacji maleją.

Izolacja termiczna w przekroju płyty

Izolacja termiczna w ciepłej płycie fundamentowej leży bezpośrednio pod betonem nośnym, tworząc barierę dla ucieczki ciepła do gruntu. Najczęściej stosuje się płyty z polistyrenu ekspandowanego (EPS) lub ekstrudowanego (XPS), o współczynniku przewodzenia ciepła λ poniżej 0,035 W/mK. Grubość izolacji wynosi 15-25 cm, co pozwala osiągnąć współczynnik U poniżej 0,15 W/m²K dla podłogi. W przekroju ta warstwa eliminuje mostki termiczne, typowe dla tradycyjnych fundamentów z ławami. Dzięki temu straty ciepła spadają nawet o 50% w porównaniu do konwencjonalnych rozwiązań.

Przekrój ukazuje, jak izolacja układa się w dwóch lub trzech warstwach, z przesunięciami łączeń dla lepszej szczelności. Płyty XPS są szczególnie odporne na wilgoć, co czyni je preferowanym wyborem na gruntach wilgotnych. Integracja z betonem następuje poprzez klejenie lub mechaniczne mocowanie, zapobiegając przesunięciom. Ta konstrukcja zwiększa efektywność energetyczną budynku, obniżając zapotrzebowanie na ogrzewanie. Komfort termiczny podłogi rośnie, a rachunki za energię maleją.

W domach energooszczędnych izolacja termiczna w płycie fundamentowej osiąga grubość do 30 cm, wspomagając certyfikację pasywną. Przekrój pozwala na precyzyjne obliczenie mostków liniowych, minimalizując je do zera. Materiały izolacyjne dobiera się do klasy budynku, uwzględniając strefę klimatyczną Polski. Rozwiązanie to przynosi korzyści nie tylko finansowe, ale i ekologiczne poprzez redukcję emisji CO₂.

Wykres ilustruje różnicę w stratach ciepła, podkreślając przewagę ciepłej płyty. Izolacja nie tylko izoluje, ale wspiera stabilność strukturalną poprzez amortyzację obciążeń. W efekcie cała konstrukcja działa spójnie, zapewniając trwały komfort.

Ochrona przed wilgocią w warstwach

Ochrona przed wilgocią w przekroju ciepłej płyty fundamentowej zaczyna się od warstwy separacyjnej na podsypce, zazwyczaj foli PE o gramaturze 0,2 mm. Ta folia blokuje kapilarną wchłanianie wody z gruntu, kierując wilgoć bocznie. Powyżej izolacji termicznej układa się membranę hydroizolacyjną, bitumiczną lub PVC, tworząc szczelną barierę. Beton wodoszczelny dodatkowo wzmacnia tę ochronę, uniemożliwiając penetrację. Przekrój pokazuje ciągłą osłonę, eliminującą ryzyko zawilgocenia ścian nośnych.

W warstwach ochronnych kluczowe są szczelne połączenia, realizowane taśmami uszczelniającymi i kołnierzami. Na styku płyty i ścian stosuje się mankiety hydroizolacyjne, przedłużające ochronę pionową. Ta struktura sprawdza się na terenach z wysokim poziomem wód gruntowych, gdzie tradycyjne fundamenty zawodzą. Wilgoć nie dociera do wnętrza, co zapobiega pleśni i korozji zbrojenia. Płyta fundamentowa pozostaje sucha przez dekady.

Przekrój uwzględnia drenaż otwartym lub zamkniętym systemem rur, odprowadzającym wodę opadową. Geowłóknina filtracyjna chroni przed zapychaniem, zapewniając długoterminową funkcjonalność. Warstwy te współpracują z betonem, tworząc system odporny na agresywne środowiska chemiczne. Budynek zyskuje stabilność, a użytkownicy spokój co do kondycji fundamentów.

Elementy ochrony wilgociowej

• Folia separacyjna pod izolacją
• Membrana bitumiczna na izolacji
• Beton wodoszczelny C25/30 W8
• Drenaż obwodowy
• Mankiety na styku ze ścianami

Te komponenty czynią przekrój kompletnym. Ochrona nie obciąża budżetu, a znacząco wydłuża żywotność konstrukcji.

Zbrojenie i rozkład obciążeń w przekroju

Zbrojenie w ciepłej płycie fundamentowej to siatka stalowa o średnicy 8-12 mm, układana w dwóch lub trzech warstwach w przekroju betonu nośnego. Górna siatka przyjmuje naprężenia rozciągające od obciążeń podłogowych, dolna kompensuje osiadanie gruntu. Rozstaw prętów wynosi 15-20 cm, zapewniając równomierny rozkład sił. Przekrój pokazuje, jak zbrojenie przenosi momenty zginające, eliminując ryzyko pękania. Cała płyta działa jak elastyczna membrana, stabilizująca budynek.

Rozkład obciążeń w przekroju jest równomierny dzięki monolitycznej płycie, w przeciwieństwie do punktowych fundamentów. Obciążenia skupione, jak słupy, rozpraszają się na całej powierzchni. Obliczenia statyczne uwzględniają grunt o nośności 100-200 kPa, co pozwala na budynki do trzech kondygnacji. Zbrojenie kotwione jest kotwami w ścianach, tworząc spójny system nośny. Stabilność rośnie, a deformacje maleją.

W przekroju zbrojenie unika mostków termicznych poprzez oddzielenie od izolacji dystansami plastikowymi. To rozwiązanie zwiększa trwałość stali, zapobiegając korozji. Płyta fundamentowa równoważy obciążenia dynamiczne, jak wibracje czy zmiany temperatury. Budynek stoi pewnie, bez dodatkowych wzmocnień.

Typowe zbrojenie obejmuje siatki z prętów A500HW, o granicy plastyczności 500 MPa. W miejscach koncentracji sił stosuje się dodatkowe belki zbrojeniowe. Przekrój pozwala na symulacje FEM, optymalizujące rozkład. Efektywność energetyczna łączy się tu ze strukturalną solidnością.

Porównanie rozkładu obciążeń

Tabela podkreśla zalety przekroju zbrojonego. Płyta zapewnia komfort i bezpieczeństwo na co dzień.

Integracja ogrzewania w przekroju płyty

Integracja ogrzewania podłogowego w ciepłej płycie fundamentowej odbywa się poprzez układanie rur PEX lub PE-RT w wylewce lub bezpośrednio w betonie nośnym. W przekroju rury osadza się w spiralach lub meandrach, z rozstawem 15-20 cm, na głębokości 5-8 cm poniżej powierzchni. Izolacja termiczna pod rurami kieruje ciepło w górę, minimalizując straty. System ten eliminuje grzejniki, zapewniając równomierny rozkład temperatury w budynku. Komfort użytkowania rośnie, a efektywność energetyczna budynku znacząco poprawia się.

Przekrój pokazuje warstwę wyrównawczą z styropianu pod rurami, stabilizującą je mechanicznie. Po układaniu następuje wylewka samopoziomująca, łącząca ogrzewanie z podłogą. Moc systemu dobiera się do zapotrzebowania cieplnego, zazwyczaj 50-100 W/m². Integracja podczas budowy upraszcza proces, redukując koszty montażu. Płyta fundamentowa staje się źródłem ciepła na lata.

W domach pasywnych ogrzewanie w płycie współpracuje z pompami ciepła, osiągając COP powyżej 4. Przekrój pozwala na precyzyjne sterowanie strefami, dostosowane do potrzeb użytkowników. Rury zabezpiecza się przed korozją powłokami antydifuzyjnymi. Rozwiązanie to obniża rachunki, zwiększając wartość nieruchomości.

• Rury PEX-Al-PEX o średnicy 16-20 mm
• Rozstaw: 15 cm w strefach zewnętrznych, 20 cm wewnętrznych
• Warstwa rozprowadzająca: 3-5 cm jastrychu
• Połączenie: rozdzielacz z termostatem

Ta integracja czyni płytę fundamentową kompleksowym systemem. Ciepło płynie równo, komfort jest stały.

Przekrój na gruntach słabonośnych i wilgotnych

Na gruntach słabonośnych przekrój ciepłej płyty fundamentowej wymaga wzmocnionej podsypki z kruszywa o frakcji 0-32 mm, grubości do 50 cm. To podłoże kompensuje niską nośność gruntu poniżej 100 kPa, rozpraszając obciążenia. Izolacja termiczna układa się na stabilnej warstwie, beton nośny zyskuje dodatkową siatkę dolną. Przekrój adaptuje się do warunków, eliminując osiadanie różnicowe. Płyta zapewnia stabilność budynku na glinach czy torfach.

Na terenach wilgotnych z wodami gruntowymi powyżej 1 m przekrój obejmuje drenaż głęboki z pompą i folię kubełkową pod membraną. Warstwy ochronne mnożą się, beton wodoszczelny klasy C30/37 wzmacnia całość. Przekrój pokazuje wentylację podpłytową, odprowadzającą parę wodną. Rozwiązanie sprawdza się w dolinach rzecznych czy na obszarach górniczych, gdzie ruchy gruntu są normą. Budynek stoi sucho i pewnie.

W szkodach górniczych przekrój płyty z elastycznym zbrojeniem absorbuje deformacje do 5 cm. Podsypka z żwiru drenażowego stabilizuje, izolacja XPS znosi obciążenia. Obliczenia uwzględniają dynamikę gruntu, zwiększając pręty zbrojeniowe. Płyta fundamentowa minimalizuje pęknięcia ścian, zapewniając ciągłość użytkowania. To kluczowe dla regionów przemysłowych.

Adaptacja przekroju na trudnych gruntach upraszcza budowę bez pali. Warstwy współpracują, tworząc tarczę ochronną. Efektywność energetyczna nie cierpi, komfort pozostaje wysoki. Płyta staje się wyborem racjonalnym dla wymagających warunków.

Dostosowania przekroju do gruntu

• Słabonośny: grubsza podsypka + podwójne zbrojenie
• Wilgotny: drenaż + folia kubełkowa
• Górniczy: elastyczne pręty + monitoring

Pytania i odpowiedzi: Ciepła płyta fundamentowa – przekrój

• Co to jest ciepła płyta fundamentowa?

  Ciepła płyta fundamentowa to konstrukcja łącząca funkcje nośne fundamentu z izolacją termiczną oraz opcjonalnym ogrzewaniem podłogowym. Eliminuje mostki termiczne, minimalizuje straty ciepła i zapewnia wysoką efektywność energetyczną budynku.

• Jak wygląda przekrój ciepłej płyty fundamentowej?

  Przekrój ukazuje warstwową strukturę: podłoże gruntowe, warstwa wyrównawcza, izolacja przeciwwilgociowa, beton nośny wodoszczelny klasy C25/30, izolacja termiczna (np. XPS) zintegrowana bezpośrednio pod betonem oraz opcjonalne rury ogrzewania podłogowego w płycie.

• Jakie warstwy składają się na ciepłą płytę fundamentową?

  Podstawowe warstwy to: beton nośny dla struktury i nośności, izolacja termiczna bezpośrednio wbudowana w płytę dla eliminacji mostków termicznych, warstwy ochronne przed wilgocią oraz opcjonalnie system ogrzewania podłogowego z rurami zatopionymi w betonie.

• Jakie zalety daje ciepła płyta fundamentowa w porównaniu do tradycyjnych fundamentów?

  Zapewnia lepszą izolację cieplną, równomierne rozłożenie obciążeń (redukcja ryzyka pękania), odporność na słabonośne grunty i wysokie wody gruntowe, uproszczony montaż oraz zgodność z normami energooszczędnego budownictwa.
