Co daje folia pod ogrzewanie podłogowe? Funkcje i montaż

Folia pod wodne ogrzewanie podłogowe robi trzy rzeczy: oddziela styropian od mokrej wylewki i chroni go przed wilgocią technologiczną z zaprawy, daje równą powierzchnię z nadrukowaną kratką do rozkładania rur oraz metalizowaną warstwą ogranicza oddawanie ciepła w dół przez promieniowanie. Nie zastępuje izolacji termicznej, a jej wpływ na rachunki jest znacznie mniejszy, niż sugerują hasła o „98% odbitego ciepła”. Stosuje się ją przede wszystkim w podłogówce układanej na mokro na płytach styropianowych bez fabrycznej okładziny. Przy systemach z płytami laminowanymi lub z wypustkami o potrzebie folii decyduje instrukcja producenta systemu.

• Po co folia pod ogrzewanie podłogowe, skoro jest już styropian?
• Jakie funkcje pełni folia pod podłogówką?
• Czy folia aluminiowa pod podłogówką obniża rachunki za ogrzewanie?
• Czy daje się folię pod ogrzewanie podłogowe?
• Rodzaje folii pod ogrzewanie podłogowe i ich zastosowanie
• Jakie parametry powinna mieć folia pod podłogówkę?
• Ile kosztuje folia pod ogrzewanie podłogowe?
• Jak prawidłowo ułożyć folię pod ogrzewanie podłogowe?
• Jakie są wady i ograniczenia folii pod podłogówkę?
• Kiedy nie dawać folii paroizolacyjnej?
• Lista kontrolna przed zakupem i ułożeniem folii

Po co folia pod ogrzewanie podłogowe, skoro jest już styropian?

Styropian odpowiada za izolację termiczną, a folia chroni tę izolację i tworzy powierzchnię montażową dla rur. To dwie różne warstwy o różnych zadaniach i jedna nie zastępuje drugiej.

W poradniku budujemydom.pl o folii pod podłogówkę opisano typowy układ: folia leży bezpośrednio na grubym, twardym styropianie, nad nią biegną rury zatopione w wylewce, a osobna folia paroizolacyjna jest przewidziana jeszcze niżej, pod styropianem. Zanim beton lub zaprawa zwiążą, w konstrukcji jest dużo wody. Bez szczelnej warstwy oddzielającej ta woda i sama zaprawa wnikają w styki płyt i w izolację.

Kolejność warstw w podłodze z ogrzewaniem wodnym

1. Płyta na gruncie lub strop.
2. Izolacja przeciwwilgociowa lub paroizolacja, zgodnie z projektem przegrody.
3. Twardy styropian podłogowy (izolacja termiczna).
4. Folia pod ogrzewanie podłogowe, metalizowaną stroną do góry, z zaklejonymi zakładami.
5. Rury grzewcze przypięte klipsami do styropianu przez folię.
6. Wylewka (jastrych cementowy lub anhydrytowy).
7. Warstwa wykończeniowa: płytki, panele, deska, winyl.

Na obwodzie pomieszczenia, przy ścianach, układa się taśmę brzegową (dylatacyjną). To ona przejmuje rozszerzalność cieplną wylewki. Wywinięcie samej folii na ścianę nie spełnia tej funkcji, chociaż pomaga uszczelnić krawędź przed wyciekaniem mleczka z zaprawy.

Jakie funkcje pełni folia pod podłogówką?

Najważniejsza funkcja folii to ochrona styropianu przed wilgocią i zaprawą, druga to ułatwienie montażu rur, a trzecia, najmniej pewna ilościowo, to ograniczenie promieniowania ciepła w dół. Poniższa tabela zestawia, co każda z tych funkcji realnie daje.

Przykładowa karta folii aluminiowej 105 µm opisuje produkt jako laminat folii polietylenowej i metalizowanej polipropylenowej z nadrukiem między warstwami, tworzącym kratkę o boku 10 cm. Producent podaje w niej wodoszczelność, wytrzymałość na zerwanie 25 MPa wzdłuż i 35 MPa w poprzek oraz bardzo niską paroprzepuszczalność. Taka folia jest przeznaczona pod i za elementy grzewcze ogrzewania wodnego.

Sklepy i producenci wskazują też, że folie paroizolacyjno-refleksyjne pod jastrych są kompatybilne zarówno z wodnym, jak i elektrycznym ogrzewaniem podłogowym. Przy systemie elektrycznym zawsze obowiązuje instrukcja producenta kabla lub maty, bo to ona określa, na jakim podłożu wolno go układać.

Czy folia aluminiowa pod podłogówką obniża rachunki za ogrzewanie?

Folia może nieznacznie ograniczyć straty ciepła w dół, ale w klasycznej podłogówce układanej na mokro nie ma twardych danych potwierdzających duże oszczędności. O tym, ile ciepła ucieka do gruntu lub stropu, decyduje przede wszystkim grubość i jakość styropianu, a nie folia o grubości ułamka milimetra.

W dyskusji na forum Elektroda o badaniach folii podłogówkowej przywołano fizyczne wyjaśnienie: aluminium ma emisyjność około 0,09, a beton około 0,93, więc warstwa metalizowana ogranicza wypromieniowanie ciepła w stronę styropianu. Uczestnicy zwrócili jednak uwagę, że cytowane badania dotyczyły głównie lekkich, suchych systemów promiennikowych, a nie rur zatopionych w jastrychu na styropianie z folią. To opinie z forum, a nie opracowanie naukowe, ale dobrze pokazują granice tego efektu.

Przyczyna jest prosta: odbijanie promieniowania cieplnego działa, gdy przed metalizowaną powierzchnią jest szczelina powietrzna. W systemie mokrym folia styka się bezpośrednio z wylewką, więc ciepło płynie głównie przez przewodzenie, a na nie cienka warstwa aluminium ma niewielki wpływ.

Producenci podają optymistyczne wartości. Artykuł producenta folii Pacoflex deklaruje nawet do 20% lepsze parametry energetyczne systemu, bez opisu metody pomiaru. Z kolei poradnik Nordic o folii aluminiowej pod podłogówkę zaznacza, że w nowoczesnych systemach grzewczych folia nie zawsze przynosi zauważalne korzyści, a wynik zależy od rodzaju podłogi, typu ogrzewania i jakości samej folii.

Skąd biorą się liczby 98% i 20-30% oszczędności?

Wartość rzędu 98% dotyczy odbijalności promieniowania przez czystą, błyszczącą powierzchnię aluminium w powietrzu. Nie oznacza, że folia zatrzymuje w pomieszczeniu 98% ciepła, które normalnie uciekłoby w dół. Przy emisyjności około 0,09 powierzchnia odbija około 90% padającego promieniowania cieplnego, ale dotyczy to wyłącznie tej części strumienia ciepła, która jest przenoszona przez promieniowanie.

Wartości typu „20-30% niższe rachunki” krążą w poradnikach bez podania, w jakim układzie podłogi i w porównaniu z czym je zmierzono. Traktuj je jako hasło marketingowe, nie jako obietnicę. Jeśli chcesz realnie ograniczyć straty w dół, zwiększ grubość lub jakość izolacji termicznej pod rurami.

Czy folia wpływa na równomierność temperatury podłogi?

Pośrednio tak: nadruk kratki pozwala utrzymać równy rozstaw rur, a to on decyduje o tym, czy nad rurami nie powstaną cieplejsze pasy, a między nimi chłodniejsze strefy. Producenci niektórych folii przypisują też warstwie metalizowanej wspieranie równomiernego oddawania ciepła i szybszą reakcję systemu, jednak o rozkładzie temperatury na powierzchni decyduje głównie rozstaw rur, grubość wylewki i rodzaj wykończenia.

Czy daje się folię pod ogrzewanie podłogowe?

Tak, w typowej podłogówce wodnej wykonywanej na mokro na zwykłych płytach styropianowych folię się układa. Bez niej zaprawa i woda z wylewki trafiają bezpośrednio na izolację i w szczeliny między płytami.

Wyjątki to systemy, w których funkcję folii przejmuje sam element izolacyjny, na przykład styropian z fabrycznie naklejonym laminatem z nadrukiem albo płyty systemowe z wypustkami do rur. Wtedy dodatkowa folia często nie jest wymagana, ale szczelne połączenie styków płyt pozostaje obowiązkowe. Rozstrzyga instrukcja producenta konkretnego systemu.

Rodzaj wykończenia (płytki, panele, deska, wykładzina) nie zmienia folii pod rurami, bo ona leży pod wylewką. Pod panele i deskę układa się na wylewce osobny podkład dopuszczony do pracy z ogrzewaniem podłogowym.

Rodzaje folii pod ogrzewanie podłogowe i ich zastosowanie

Pod podłogówkę stosuje się głównie folie metalizowane (aluminiowe) z nadrukiem, a obok nich folie paroizolacyjne, piankowe z powłoką oraz rozwiązania systemowe. Poradnik Mateomarket o wyborze folii wymienia folie aluminiowe (metalizowane), refleksyjne, izolacyjne, paroizolacyjne oraz ekranowe lub rastrowe.

• Folia aluminiowa (metalizowana) z kratką: najczęściej wybierana pod wodne ogrzewanie podłogowe w systemie mokrym. Laminat z polietylenu i polipropylenu z warstwą metalizowaną i nadrukiem ułatwiającym rozkładanie rur.
• Folia paroizolacyjna (polietylenowa): bez warstwy metalizowanej, stosowana głównie pod styropianem jako paroizolacja lub warstwa ochronna. Pod rurami też spełni funkcję ochrony przed wilgocią z zaprawy, ale nie ma kratki.
• Folie piankowe z powłoką metalizowaną: łączą cienką warstwę pianki z metalizacją. Mają zastosowanie w podłogach pływających, gdzie liczy się też tłumienie dźwięków uderzeniowych, a nie jako zamiennik styropianu pod rury.
• Podkłady pod ogrzewanie elektryczne: pod cienkie maty i kable grzejne dobiera się podłoże wskazane przez producenta maty; liczy się odporność na temperaturę i niewielka grubość.
• Płyty systemowe z przetłoczeniami: styropian z okładziną i wypustkami, które trzymają rury podczas wylewania jastrychu. Zwykle sprzedawane z systemem rur i nie wymagają osobnej folii.

Jakie parametry powinna mieć folia pod podłogówkę?

Dobra folia pod ogrzewanie podłogowe ma grubość około 0,1 mm, jest wodoszczelna, wytrzymała na rozerwanie i ma możliwie niską paroprzepuszczalność. Ten sam poradnik Mateomarket podaje typowe wartości zestawione niżej.

W starszych poradnikach pojawia się zalecenie wyboru folii „o wysokim R”. Opór cieplny folii o grubości 0,1 mm jest znikomy w porównaniu ze styropianem, więc przy wyborze nie ma praktycznego znaczenia. Niska emisyjność warstwy metalizowanej pomaga tylko wtedy, gdy przed nią jest pustka powietrzna.

Ile kosztuje folia pod ogrzewanie podłogowe?

Folia pod podłogówkę to jeden z najtańszych elementów całej instalacji: rolka 1 x 50 m kosztuje zwykle kilkadziesiąt do ponad stu złotych. W kategorii folii pod ogrzewanie podłogowe w sklepie Folnet w chwili sprawdzania rolki kosztowały 80,90 zł (75 µm), 103,90 zł (105 µm) i 104,90 zł (Strotex Hotfloor) brutto, czyli około 1,6-2,1 zł za m². Ceny zmieniają się w czasie i między sklepami.

Do kosztu folii dolicz taśmę do sklejania zakładów i klipsy do rur. Na tle kosztu rur, rozdzielacza i wylewki oszczędzanie na folii nie ma sensu: tańsza, cieńsza folia łatwiej się drze, a naprawa zawilgoconej izolacji po wylaniu jastrychu jest praktycznie niemożliwa bez skuwania podłogi.

Jak prawidłowo ułożyć folię pod ogrzewanie podłogowe?

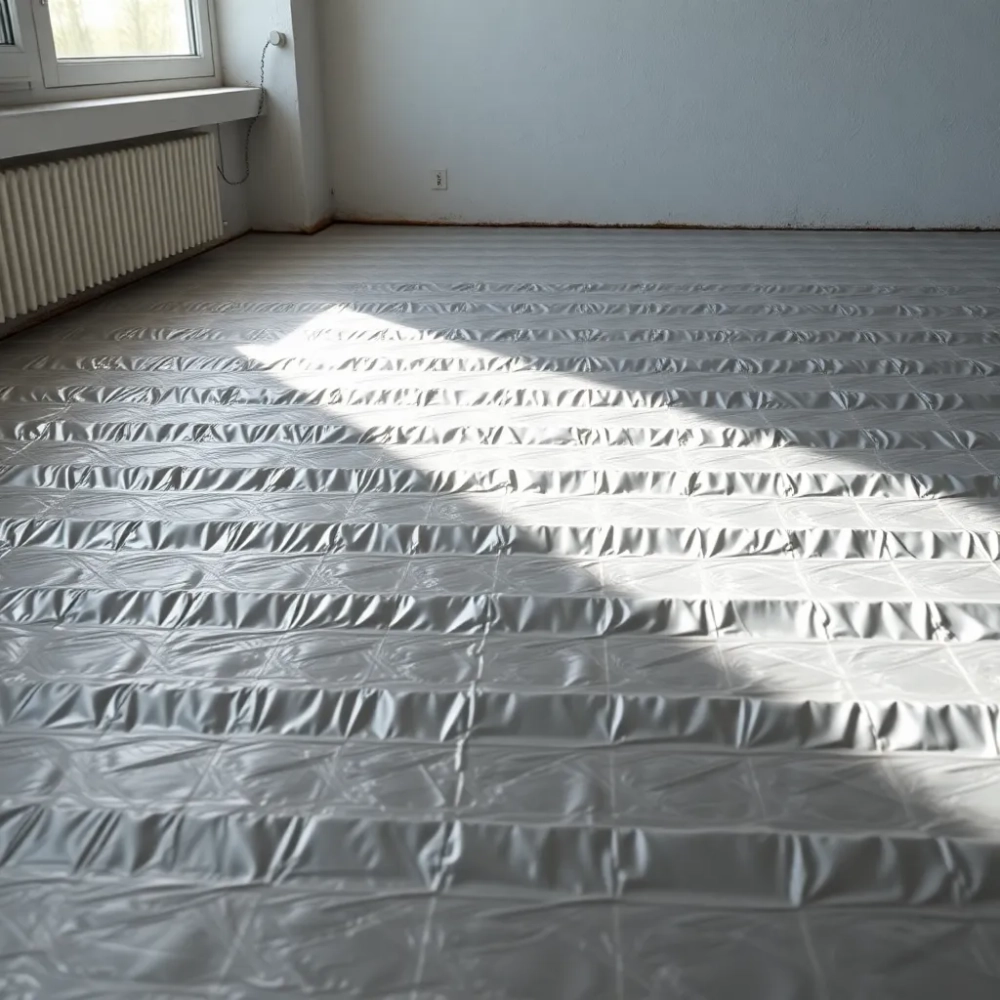

Folię układa się na czystym, równym styropianie, metalizowaną stroną do góry, z zakładami sklejonymi taśmą, a krawędzie wywija się na ściany nad taśmą brzegową. Szczelność i brak dziur są ważniejsze niż sam typ folii.

1. Przygotuj podłoże. Płyty styropianu muszą być ułożone ciasno i równo, bez szczelin i wystających krawędzi. Usuń pył, kamyki i ostre resztki, które mogą przebić folię.
2. Przyklej taśmę brzegową na obwodzie pomieszczenia i przy słupach, zanim rozłożysz folię.
3. Rozwiń folię metalizowaną stroną z nadrukiem do góry, pasami w jednym kierunku.
4. Zrób zakłady między pasami, zgodnie z instrukcją producenta (w praktyce spotyka się zakłady rzędu 5-10 cm), i sklej je taśmą. Szczelne połączenie zatrzymuje zaprawę i wodę.
5. Wywiń folię na ściany nad taśmą brzegową, tak by mleczko z zaprawy nie spłynęło pod izolację.
6. Rozłóż rury według projektu. Rozstaw wynika z obliczeń zapotrzebowania na ciepło; kratka na folii pomaga go utrzymać. Mocuj rury klipsami tak, by nie przesuwały się podczas wylewania.
7. Sprawdź folię przed wylewaniem. Każde rozdarcie zaklej taśmą. Chodź w obuwiu bez ostrych elementów i nie ustawiaj na folii taczek bez podkładów.

Dalsze etapy, od próby ciśnieniowej po wylewanie posadzki na ogrzewanie podłogowe, wykonuje się dopiero po sprawdzeniu, że folia jest cała.

Folia pod wylewkę anhydrytową

Przy jastrychu anhydrytowym szczelność folii ma jeszcze większe znaczenie, bo płynna masa łatwo wypływa przez nieszczelne zakłady i szczeliny przy ścianach. Wśród wykonawców pojawia się też pytanie o trwałość warstwy aluminiowej w kontakcie z wylewką. Bezpieczniej wybrać laminat, w którym warstwa metalizowana i nadruk są zamknięte między warstwami tworzywa, i sprawdzić zalecenia producenta wylewki.

Jakie są wady i ograniczenia folii pod podłogówkę?

Folia nie zastępuje izolacji termicznej ani hydroizolacji, a jej wpływ na zużycie energii w systemie mokrym jest niewielki i słabo udokumentowany. Pozostałe ograniczenia wynikają głównie z montażu.

• Brak efektu przy złym montażu: nieszczelne zakłady i dziury wpuszczają zaprawę i wodę do styropianu, a tego po wylaniu jastrychu nie da się naprawić.
• Podatność na uszkodzenia: cienka folia łatwo się drze przy chodzeniu, przestawianiu narzędzi i wbijaniu klipsów.
• Przeceniany efekt energetyczny: deklarowane oszczędności pochodzą głównie od producentów, a nie z niezależnych pomiarów w typowej podłodze mokrej.
• Nie chroni przed wilgocią z gruntu: to zadanie izolacji przeciwwilgociowej pod styropianem.
• Aspekt środowiskowy: produkcja i utylizacja folii z aluminium ma swój ślad węglowy.

Folia grzewcza to inny produkt niż folia pod podłogówkę

Folia grzewcza to elektryczny element grzejny układany zwykle pod panelami, a nie warstwa ochronna pod rurami ogrzewania wodnego. Jej zużycie prądu zależy od mocy na metr kwadratowy podanej przez producenta, ogrzewanej powierzchni i czasu pracy wyznaczonego przez termostat, więc nie ma jednej uniwersalnej wartości. Porównanie rozwiązań elektrycznych z wodnymi znajdziesz w artykule mata grzewcza a ogrzewanie podłogowe.

Kiedy nie dawać folii paroizolacyjnej?

Folii paroizolacyjnej nie dokłada się „na zapas” w dowolnym miejscu podłogi: jej położenie i potrzebę wyznacza projekt przegrody, a na gruncie funkcję ochrony przed wilgocią od dołu często pełni osobna hydroizolacja. Folia nad styropianem pod rurami to inna warstwa, której zadaniem jest ochrona izolacji przed wodą z zaprawy.

Ostrożność jest potrzebna, gdy podłoże pod izolacją jest jeszcze mokre, na przykład świeża płyta betonowa. Zamknięcie go między dwiema szczelnymi warstwami może uwięzić wilgoć w konstrukcji. W takich przypadkach o układzie warstw powinien zdecydować projektant lub doświadczony wykonawca. Więcej o skutkach zawilgocenia opisuje artykuł woda pod posadzką a ogrzewanie podłogowe, a o izolacji przeciwwilgociowej na gruncie tekst papa a ogrzewanie podłogowe.

Lista kontrolna przed zakupem i ułożeniem folii

• Czy styropian ma fabryczną okładzinę lub jest płytą systemową? Jeśli tak, sprawdź, czy instrukcja systemu w ogóle wymaga folii.
• Czy folia jest przeznaczona pod ogrzewanie podłogowe i ma kartę techniczną z grubością, wytrzymałością i wodoszczelnością?
• Czy grubość to około 0,1 mm lub więcej, a nadruk kratki odpowiada planowanemu rozstawowi rur?
• Czy masz taśmę do zakładów, taśmę brzegową i klipsy w odpowiedniej ilości?
• Czy wiadomo, jaka będzie wylewka (cementowa czy anhydrytowa) i czy producent wylewki ma wymagania co do folii?
• Czy projekt określa, gdzie w podłodze jest paroizolacja lub hydroizolacja pod styropianem?
• Czy przed wylaniem jastrychu ktoś sprawdzi całą powierzchnię folii i zaklei uszkodzenia?
