Czujnik ruchu schodowy do puszki – jak wybrać i zamontować?

Nasz team esitolo Aktualizacja: 9 lipca 2026 r.

Zmrok na schodach to nie tylko dyskomfort, ale i realne ryzyko potknięcia się, a klasyczny włącznik przy ścianie wymaga szukania dłonią w ciemności lub zostawiania światła włączonego na noc. Czujnik ruchu schodowy do puszki rozwiązuje oba problemy jednym ruchem: zapala diody wyłącznie wtedy, gdy ktoś faktycznie wchodzi na stopnie, a po zejściu automatycznie gasi je po ustawionym czasie. W efekcie rachunek za prąd spada nawet o 70%, a domownicy przestają się zastanawiać, czy światło zostało w łazience na górze, czy na półpiętrze. Poniżej znajdziesz kompletną mapę wyboru, od fizyki działania poszczególnych sensorów, przez checklistę zakupową, aż po konkretne modele dopasowane do różnych budżetów i scenariuszy montażowych.

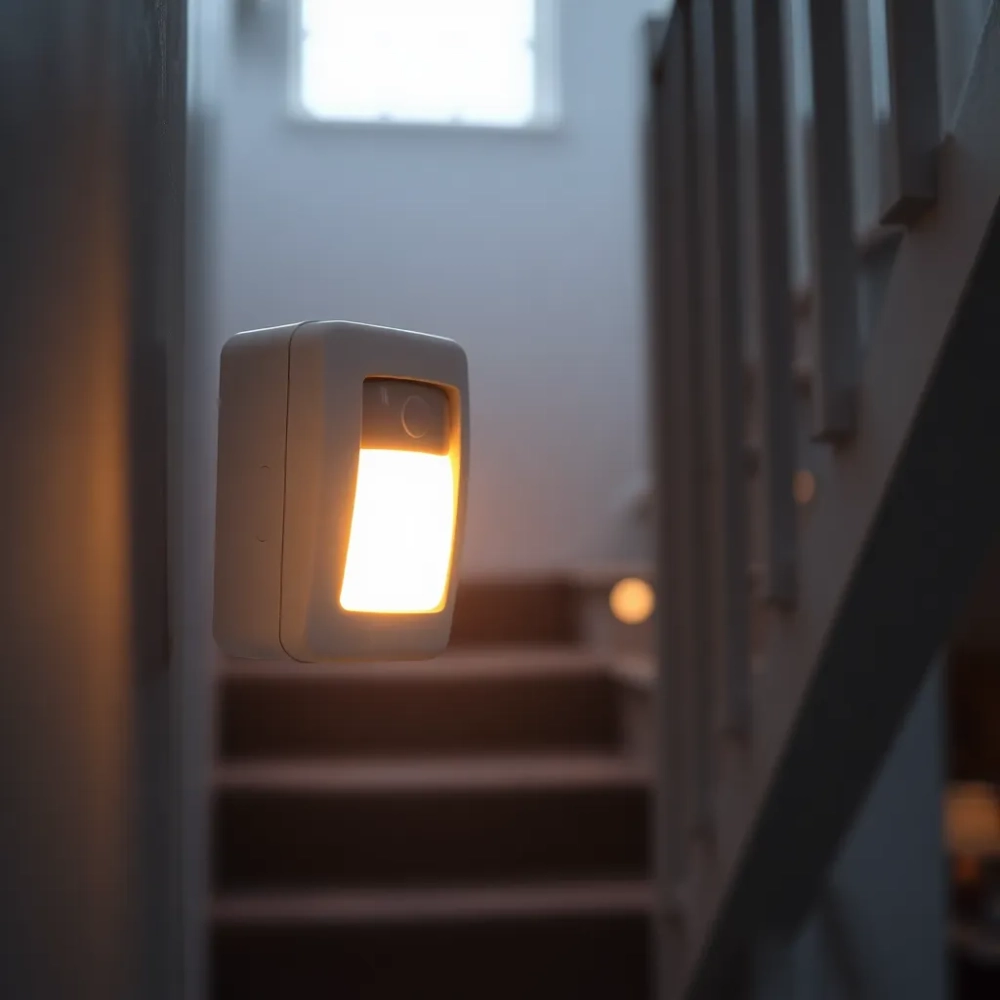

Czujnik ruchu schodowy do puszki

PIR, laser czy mikrofalowy, który typ czujnika wybrać do schodów

Trzy najpopularniejsze technologie różnią się sposobem wykrywania obecności człowieka, co bezpośrednio przekłada się na komfort użytkowania i liczbę fałszywych załączeń. Czujnik PIR (pasywna podczerwień) reaguje na zmianę promieniowania cieplnego w polu widzenia, gdy poruszająca się osoba o temperaturze ciała około 36,6°C wchodzi w strefę detekcji, soczewka Fresnela rejestruje różnicę i generuje impuls. Ta metoda świetnie sprawdza się w wąskich klatkach schodowych, ponieważ wiązka jest stosunkowo wąska i reaguje przede wszystkim na ruch poprzeczny.

Sensor laserowy działa odwrotnie, sam emituje wiązkę światła podczerwonego i mierzy czas jej powrotu po odbiciu od stóp czy podłogi. Przy schodach oznacza to niemal chirurgiczną precyzję, bo wiązkę można skierować dokładnie na krawędź pierwszego i ostatniego stopnia, eliminując przypadkowe uruchamianie przez przechodzącego kota. Zasięg od 0,05 do 2,5 m pozwala montować go na początku biegu i reagować już na wyciągniętą stopę.

Mikrofalowy detektor 5,8 GHz nie potrzebuje linii widoczności, wysyła fale radiowe o małej mocy i wyłapuje zmiany w odbiciu spowodowane ruchem ciała. Przebija się przez płytę g-k, drewno, a nawet cienki plastik, ale właśnie dlatego bywa kapryśny na schodach otwartych na salon, potrafi zareagować na osobę w pokoju obok. W ciasnych klatkach schodowych, odciętych ścianami, działa jednak stabilnie i nie wymaga precyzyjnego celowania.

Kluczowa różnica praktyczna dotyczy też napięcia zasilania. PIR-y i lasery montowane w puszce fi60 najczęściej pracują przy 12 lub 24 V DC, co czyni je naturalnym partnerem taśm LED i sterowników schodowych. Mikrofalowe sensory bywają również w wersji 230 V, wygodne przy wymianie klasycznego włącznika, ale wymagające wówczas przekaźnika lub specjalnego sterownika.

Koszt też rozkłada się inaczej. Czujniki PIR to segment 159-200 zł, ale oferują gotowe rozwiązania z wbudowanym przekaźnikiem i regulacją zmierzchu. Lasery i mikrofalowe zamykają się w przedziale 45-53 zł, lecz zwykle wymagają zewnętrznego sterownika schodowego, co trzeba doliczyć do budżetu. Przy prostych instalacjach w mieszkaniu różnica cenowa zwraca się w ciągu roku niższym rachunkiem za energię.

Typ czujnika Zasada działania Zasięg detekcji Sposób montażu Cena (PLN)
PIR Pasywna podczerwień 0,4-2 m Wpustowy / natynkowy 159-200
Laserowy Wiązka podczerwieni 0,05-2,5 m Wpustowy w puszce fi60 45-53
Mikrofalowy 5,8 GHz Fale radiowe 1-3 m (zależnie od ścian) Wpustowy w puszce fi60 45-48

PIR wybieraj do domów z oddzielną, zamkniętą klatką schodową i klasycznym sterownikiem schodowym. Laser rekomendowany jest przy schodach otwartych na salon, w hotelach, wszędzie tam, gdzie zależy na precyzji i braku fałszywych włączeń. Mikrofalówka sprawdzi się w remontach, gdy nie chcesz kuć ścian, potrafi działać nawet przez płytę kartonowo-gipsową.

Zasada jest prosta: nie każdy czujnik pasuje do każdego sterownika. Jeśli masz już sterownik schodowy, sprawdź w jego instrukcji, jakie wejścia oferuje, suchy styk, napięcie sterujące 12 V, aktywne zbocze. Bez tej weryfikacji nawet najlepszy sensor zostanie bezużyteczny.

Kluczowe parametry czujnika do puszki fi60 przed zakupem

Sama obudowa to dopiero początek, liczy się elektronika w środku. Standardowa puszka instalacyjna fi60 ma wewnętrzną średnicę 60 mm i głębokość około 40-60 mm, więc każdy element musi się w niej zmieścić razem z przewodami. Przy wyborze sensora do puszki pod oświetlenie schodowe LED pięć parametrów decyduje o tym, czy instalacja w ogóle ruszy.

Napięcie zasilania 12 lub 24 V DC to wymóg bezwzględny przy taśmach LED, takie napięcie podaje sterownik schodowy na wyjście. Czujniki na 230 V wymagają dodatkowego zasilacza lub przekaźnika, co komplikuje montaż i zajmuje miejsce w rozdzielni. Wybór napięcia powinien więc wynikać z reszty instalacji, a nie z wygody.

Kąt detekcji w granicach 10-20° okazuje się optimum na schodach. Szerszy kąt, na przykład 100° jak w czujnikach sufitowych, łapie ruch z korytarza lub sąsiedniego pomieszczenia, co skutkuje nocnym zapalaniem się lampek bez wyraźnego powodu. Wąski kąt sprawia, że sensor działa tylko wtedy, gdy ktoś faktycznie wchodzi na stopnie.

Czas podtrzymania regulowany od 2 sekund do nawet kilkunastu minut pozwala dopasować świecenie do scenariusza. Na krótkim biegu między piętrami wystarczą 15-30 sekund. Przy schodach do piwnicy, gdzie niesiesz dwie torby z zakupami, lepiej ustawić 60-90 sekund, by światło nie zgasło w połowie drogi.

Regulacja zmierzchu w zakresie 3-2000 lux rozwiązuje problem załączania w dzień. Ustawienie bliskie 3 lux oznacza pełną czułość tylko po zmroku, a ustawienie 2000 lux praktycznie wyłącza zmierzchowy próg, sensor reaguje niezależnie od pory. W nowoczesnych instalacjach schodowych najczęściej wybiera się zakres 10-50 lux.

Wyjście NO/NC (normalnie otwarte / normalnie zamknięte) musi zgadzać się ze sterownikiem. Większość sterowników schodowych wymaga styku NO, ale niektóre modele wykorzystują NC dla celów bezpieczeństwa. Warto to potwierdzić przed zakupem, bo zmiana wymaga ponownego otwarcia ściany.

Klasa szczelności IP20 to standard dla montażu w suchych wnętrzach. Jeśli schody prowadzą do łazienki lub strefy wilgotnej, wybierz czujnik z IP44 lub wyżej, szczelna obudowa ochroni elektronikę przed kondensacją, który na klatce schodowej potrafi pojawić się zaskakująco często.

Checklista zakupowa, wydrukuj i zabierz do sklepu:
- Napięcie: 12 V DC lub 24 V DC (zgodne ze sterownikiem)
- Kąt detekcji: 10-20° (optymalnie dla schodów)
- Czas podtrzymania: regulowany, minimum do 60 sekund
- Próg zmierzchu: regulowany w zakresie 3-2000 lux
- Wyjście: NO (najczęściej) lub NC (sprawdź ze sterownikiem)
- Klasa szczelności: IP20 (suche wnętrze) lub IP44 (wilgotne)
- Montaż: wpustowy do puszki fi60 lub natynkowy
- Certyfikat: CE, zgodność z PN-EN 60669-1

Cena rośnie wraz z liczbą regulacji i jakością wykonania. Modele premium w cenie 180-200 zł oferują płynną regulację czułości, czasu i zmierzchu potencjometrami z boku obudowy, to ważne, bo po tynkowaniu ściany dostęp do pokręteł bywa utrudniony. Tańsze sensory mają zworki zamiast potencjometrów, regulowane tylko przy rozkręconej obudowie.

Montaż czujnika ruchu w puszce krok po kroku

Montaż zaczyna się od wyboru miejsca, a ten wybór wpływa na wszystko, co wydarzy się potem. Czujnik montuje się na wysokości 15-30 cm nad pierwszym i ostatnim stopniem, skierowany wzdłuż biegu schodów. Takie umiejscowienie gwarantuje, że osoba wchodząca na schody przetnie wiązkę całym ciałem, a sensor nie zareaguje na ruch głowy osoby idącej równoległym korytarzem.

Przed montażem odłącz napięcie w rozdzielni i sprawdź próbnikiem brak fazy na przewodach. Bezpieczeństwo przy 230 V to obowiązek, a przy 12 V lub 24 V DC resztkowe napięcie pojemnościowe też potrafi zaskoczyć delikatną elektronikę sensora. Dotyk ostrych końcówek przy włączonym zasilaniu to klasyczna przyczyna spalonych czujników jeszcze przed pierwszym uruchomieniem.

Średnica otworu montażowego musi zgadzać się z obudową czujnika. Standardowe puszki fi60 przyjmują sensory z kołnierzem 14-24 mm, zbyt mały otwór uniemożliwi włożenie, zbyt duży nie utrzyma sensora stabilnie. W ścianie murowanej najłatwiej wyciąć otwór wiertłem koronkowym 68 mm, w karton-gipsie wystarczy otwornica 60 mm pod samą puszkę.

Podłączenie elektryczne zależy od typu sensora. W modelach trzyprzewodowych (plus, minus, sygnał) schemat wygląda następująco: brązowy do plusa zasilania 12/24 V, niebieski do minusa, czarny do wejścia sygnałowego sterownika. W modelach dwuprzewodowych obowiązuje jeszcze sprawdzenie polaryzacji, odwrotne podłączenie na stałe uszkodzi mostek wejściowy.

Po mechanicznym osadzeniu sensora w puszce czas na konfigurację. Pokręcając potencjometr TIME ustawiasz czas podtrzymania, SENS odpowiada za czułość i zasięg, LUX za próg zmierzchu. Rozpocznij od wartości środkowych i koryguj w trakcie testów, ustawienie maksymalnej czułości na małej klatce schodowej spowoduje reakcję na muchę, ustawienie minimalnej na dużej hali uniemożliwi wykrycie osoby wchodzącej z boku.

Testowanie powinno odbywać się wieczorem, przy kontrolowanym oświetleniu. Wejdź na schody z boku obserwatora i oceń, czy sensor reaguje od razu, czy dopiero po kilku sekundach. Reakcja dłuższa niż 0,5 sekundy oznacza problem z napięciem zasilania lub zbyt niskim progiem czułości, oba przypadki da się skorygować bez demontażu.

Najczęstsze błędy przy montażu:
- Montaż czujnika w polu działania włącznika schodowego (wzajemne zakłócanie)
- Zasilanie 230 V na wejściu 12/24 V DC (natychmiastowe uszkodzenie)
- Skierowanie czujnika prostopadle do biegu (łapanie ruchu z salonu)
- Brak puszki podtynkowej (kontakt z tynkiem prowadzi do zawilgocenia)
- Ustawienie zbyt krótkiego czasu podtrzymania na schodach wielobiegowych

Najczęstsze pułapki przy zakupie czujnika schodowego

Najbardziej kosztowna pułapka to zakup czujnika bez sprawdzenia kompatybilności ze sterownikiem. Na rynku istnieją dwa światy, sensory wykonawcze z wbudowanym przekaźnikiem 230 V i sensory niskonapięciowe współpracujące ze sterownikami schodowymi. Mieszanie ich skutkuje albo brakiem reakcji, albo spaleniem wejścia w sterowniku. Przed kliknięciem "kupuję" zajrzyj do specyfikacji obu urządzeń.

Druga pułapka to zasięg podawany przez producentów bez uwzględnienia warunków ściennych. Mikrofalowy deklarowany na 8 m realnie widzi 2-3 m przy ścianie karton-gips, laserowy 2,5 m praktycznie zamyka się w 1,8 m przy ciemnym drewnie, które pochłania podczerwień. Wartości nominalne testuje się w otwartej przestrzeni laboratoryjnej, więc przy planowaniu zawsze zostawiaj 20-30% zapasu.

Trzecia pułapka to brak regulacji czułości w najtańszych modelach. Czujnik za 45 zł bez pokrętła SENS uruchamia się przy każdym przelocie cienia, a jedynym remedium pozostaje fizyczne zasłonięcie pola detekcji taśmą izolacyjną, mało eleganckie, ale skuteczne. Dopłata do modelu z regulacją zwraca się po pierwszym tygodniu użytkowania.

Czwarta pułapka to montaż czujnika w bezpośrednim sąsiedztwie źródeł ciepła. Kaloryfer pod schodami, suszarnia na półpiętrze albo nasłoneczniona ściana zewnętrzna potrafi generować fałszywe alarmy w czujnikach PIR. Mikrofale kalibrowane na jeden pokój reagują na ruch wody w rurze, jeśli instalacja hydrauliczna biegnie w ścianie obok, zdarza się rzadko, ale zdarza się.

Piąta, często pomijana pułapka to brak zgodności z normą PN-EN 60669-1 dla łączników instalacyjnych. Certyfikat CE bez powołania na konkretną normę to etykieta samoprzylepna, nie potwierdzenie bezpieczeństwa. Na opakowaniach tanich czujników zagranicznych marek brakuje deklaracji zgodności z polskimi wymaganiami dla instalacji niskonapięciowych, a to oznacza potencjalne problemy z odbiorem budynku lub ubezpieczeniem.

Na koniec warto pamiętać o scenariuszu "schody w dzień". Wyłącznik zmierzchowy ustawiony na 3 lux wyłącza światło o świcie i nie włącza go do zmierzchu, ale niektóre instalacje wymagają stałego świecenia dla dzieci lub osób starszych. Dlatego regulatory LUX z płynną regulacją są wygodniejsze niż rozwiązania z zworką dzień/noc, pozwalają wybrać, czy sensor ma reagować przez całą dobę, czy tylko po zmroku.

Rekomendacje modeli dopasowanych do konkretnych scenariuszy

W segmencie premium królują modele kompatybilne z rozbudowanymi sterownikami schodowymi, oferujące regulację potencjometrami i niezawodność na lata. W tej kategorii znajdziesz urządzenia z pięcioletnią gwarancją i certyfikatami potwierdzonymi niezależnymi badaniami, adresowane do hoteli, apartamentów i domów, gdzie liczy się pewność działania przez tysiące cykli dziennie.

Segment średni to przede wszystkim sensory laserowe 12/24 V DC o zasięgu do 2,5 m. Ich główną zaletą pozostaje precyzja i kompaktowa budowa mieszcząca się bez problemu w puszce fi60. Pojedyncze egzemplarze kosztują 45-53 zł, a przy komplecie schodowym w trzybiegowym domu potrzebujesz sześciu sztuk.

Segment ekonomiczny zamykają mikrofalowe sensory 5,8 GHz w obudowach natynkowych lub wpustowych. Przy cenach 45-48 zł kuszą budżetem, ale wymagają precyzyjnego celowania anteną i współpracy ze sterownikiem akceptującym sygnał NO/NC. W małych mieszkaniach z niewielką klatką schodową to rozsądny wybór, o ile nie przeszkadza ci montowanie dodatkowego sterownika.

PIR do puszki pod oświetlenie schodowe LED pozostaje najlepszym wyborem do domu jednorodzinnego z oddzielną klatką schodową. Jego pasywna natura nie wymaga nadawania żadnych sygnałów, działa niezawodnie nawet po latach i reaguje wyłącznie na ruch ciepłych ciał, czyli ludzi i zwierząt domowych, ale nie na przejeżdżający za ścianą wózek dziecięcy.

W hotelu, gdzie liczy się pierwsze wrażenie i absolutna niezawodność, postaw na lasery lub PIR premium. Każda awaria czujnika oznacza reklamację gościa, a tych reklamacji nie da się wytłumaczyć "czujnik nie zareagował". Wysokiej klasy sensory w połączeniu ze sterownikiem Master/Slave obsługują nawet 64 strefy z indywidualnym ściemnianiem, co pozwala budować spektakularne efekty świetlne przy minimalnym zużyciu energii.

W mieszkaniu zaczynającym się od parteru i mającym jeden bieg schodów wystarczy para sensorów laserowych, jeden na dole, drugi na górze. Budżet minimalny to około 100 zł za komplet, a efekt widoczny od pierwszego wieczoru. Cała inwestycja zwraca się w rachunku za prąd po 4-6 miesiącach w porównaniu z klasycznym włącznikiem zostawianym na noc.

FAQ praktyczne, najczęściej zadawane pytania

Ile stopni obsługuje jeden czujnik schodowy?
Pojedynczy sensor odpowiada za jedno wejście na bieg schodów. W praktyce montujesz jeden czujnik na dole pierwszego biegu i jeden na górze ostatniego. Sterownik schodowy interpretuje sygnał z dolnego jako "ktoś idzie w górę" i zapala stopnie sekwencyjnie, sygnał z górnego jako "schodzi" i gasi je w odwrotnej kolejności.

Czy czujnik działa w dzień?
Tak, ale zależy to od ustawienia progu zmierzchu. Przy LUX ustawionym na 2000 reaguje niezależnie od pory, przy 10 lux tylko po zmroku. Większość użytkowników wybiera zakres 15-50 lux, by uniknąć włączania światła w słoneczne południe.

Jak podłączyć czujnik do taśmy LED 24 V?
Potrzebujesz trzech elementów: zasilacza 24 V DC, sterownika schodowego z wejściem na czujnik i samego sensora. Schemat wygląda tak: zasilacz do sterownika, taśma LED do wyjścia sterownika, czujnik do dedykowanego wejścia w sterowniku. Nigdy nie podłączaj czujnika bezpośrednio do taśmy, sensor nie ma mocy wystarczającej do zasilania diod.

Czy jeden czujnik wystarczy do całego piętra?
Nie przy schodach wielobiegowych. Każdy bieg wymaga własnego sensora, bo regulatory czasu nie zsynchronizują się wzajemnie. W domu z trzema biegami schodów potrzebujesz minimum sześciu czujników, po dwa na każdy bieg. Budżet rośnie, ale komfort sięga poziomu hotelowego.

Co zrobić, gdy czujnik reaguje na sąsiednie pomieszczenie?
Zawęź kąt detekcji osłonką lub listwą maskującą przykręconą do puszki. Drugą opcją jest obniżenie czułości potencjometrem SENS do poziomu, przy którym ruch w sąsiednim pokoju nie uruchamia sensora. W skrajnych przypadkach pozostaje wymiana modelu na węższy kąt detekcji (poniżej 20°).

Czy czujnik schodowy można połączyć z systemem smart home?
Tak, jeśli sterownik schodowy obsługuje protokół Zigbee, Z-Wave lub ma moduł WiFi. Sensor niskonapięciowy wysyła wówczas do sterownika suchy styk, a sterownik integruje się z centralą smart home. Efekt: światła schodowe zapalają się nie tylko od ruchu, ale też od komendy głosowej lub harmonogramu.

Źródła danych i normy:
- PN-EN 60669-1:2018, łączniki instalacyjne do użytku domowego
- PN-EN 60529, stopnie ochrony zapewniane przez obudowy (IP)
- Dyrektywa niskonapięciowa LVD 2014/35/UE
- Dyrektywa RoHS 2011/65/UE, ograniczenie substancji niebezpiecznych
- Karty katalogowe producentów sterowników schodowych (dostępne na stronach dystrybutorów komponentów LED)
- Raporty pomiarowe z badań czujników publikowane w bazach CE i UKCA
