Czy można łączyć rury ogrzewania podłogowego bez ryzyka?

Kiedy łączenie rur podłogówki jest dopuszczalne, a kiedy zakazane

Łączenie rur ogrzewania podłogowego jest technicznie dopuszczalne, ale podlega ścisłym regułom wynikającym z normy PN-EN ISO 21003 oraz zaleceń producentów systemów. Każde połączenie to potencjalne miejsce rozszczelnienia, dlatego traktuje się je jako wyjątek, nie standard. W praktyce wykonawczej sięga się po złączki tylko wtedy, gdy krzywizny pomieszczenia, ograniczona długość z rolki albo naprawa uszkodzonego odcinka nie pozwalają poprowadzić pojedynczego obiegu.

• Kiedy łączenie rur podłogówki jest dopuszczalne, a kiedy zakazane
• Złączki do rur PEX i wielowarstwowych kompatybilność metod łączenia
• Instrukcja montażu złączek zaciskowych krok po kroku
• Próba ciśnieniowa i odbiór instalacji checklista przed wylewką
• Koszty łączenia, serwis i kiedy wzywać fachowca

Połączenia wykonuje się wyłącznie w miejscach dostępnych po zdjęciu warstwy wykończeniowej, czyli w skrzynkach rozdzielaczowych, w bruzdach ściennych lub w warstwie izolacji podłogi przed wylaniem wylewki. W żadnym wypadku nie wolno lokalizować złączek bezpośrednio w warstwie betonu ani pod zabudową meblową na stałe przylegającą do podłogi. Brak dostępu serwisowego oznacza, że przy awarii trzeba kuć posadzkę, a koszt naprawy wraz z odtworzeniem wylewki i okładziny waha się między 8 a 15 tys. zł za jeden punkt.

Szczególną ostrożność zachowuje się w strefach o podwyższonym obciążeniu mechanicznym, na przykład pod ciężkimi szafami wnękowymi czy pod wannami. Ciągłe przenoszenie drgań i brak cyrkulacji powietrza sprzyjają mikropęknięciom w materiale złączki. Producenci rur PE-Xa, PE-RT typu II oraz wielowarstwowych PEX-Al-PEX dopuszczają łączenie wyłącznie złączkami z aprobatą do zalewania w betonie, oznaczoną symbolem producenta systemu.

Utrata gwarancji systemowej to ryzyko, o którym rzadko się mówi. Zastosowanie złączki innej niż ta wskazana w karcie katalogowej konkretnego producenta rury powoduje wygaśnięcie rękojmi na cały obieg, nie tylko na punkt połączenia. Przed podjęciem decyzji warto więc sprawdzić, czy producent dopuszcza naprawy i rozbudowy na oryginalnych elementach, bo to warunkuje opłacalność całego przedsięwzięcia.

Strefa zakazów: wnętrze wylewki cementowej i anhydrytowej, pod zabudową stałą bez możliwości demontażu, w miejscach narażonych na promieniowanie UV przed zalaniem, w przepustach przez dylatacje konstrukcyjne bez tulei ochronnej.

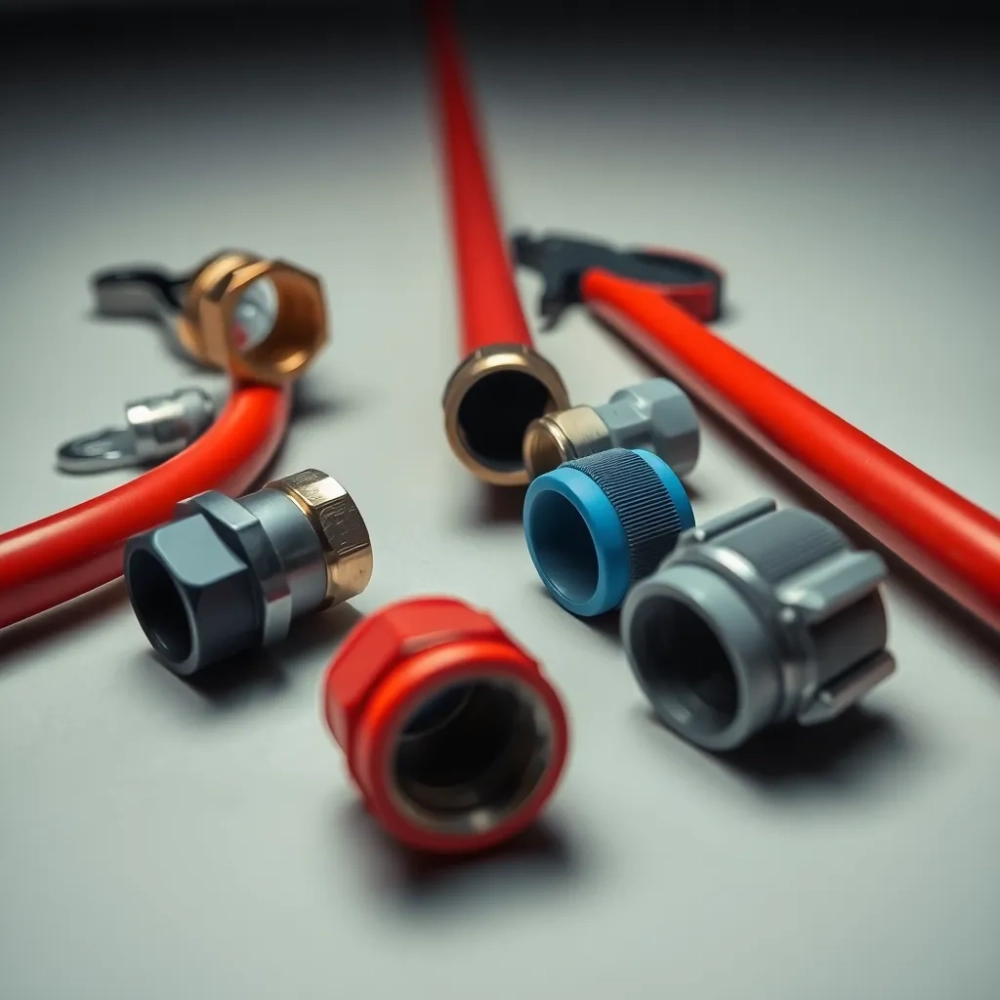

Złączki do rur PEX i wielowarstwowych kompatybilność metod łączenia

Kompatybilność złączki z rurą wynika z budowy ścianki oraz z mechanizmu uszczelnienia. Rury PE-Xa i PE-Xb mają usieciowaną strukturę molekularną, dzięki czemu pamiętają kształt i wymagają złączek z pierścieniem zaciskowym lub skręcanym, które dociskają materiał do korpusu. Rury PE-RT typu I i II są termoplastyczne, więc lepiej współpracują z elektrozłączkami oraz zgrzewem polyfuzyjnym, gdzie temperaturą aktywuje się warstwę wewnętrzną i trwale łączy ją z kształtką.

Rury wielowarstwowe PEX-Al-PEX i PE-RT/Al/PE-RT posiadają wkładkę aluminiową, która eliminuje dyfuzję tlenu i jednocześnie wymusza stosowanie złączek z uszczelką O-ring oraz precyzyjną kalibracją średnicy. Próba zaciśnięcia takiej rury bez uprzedniego rozwinięcia aluminium na końcówce kończy się nierównym osadzeniem i mikroszczeliną. Każdy producent podaje w karcie technicznej tolerancję średnicy zewnętrznej, zwykle ±0,1 mm dla rur 16×2 i 20×2 mm.

Łączenie PE-X z rurą wielowarstwową w jednym obiegu jest możliwe, lecz wymaga złączki przejściowej z gwintem zewnętrznym ¾ cala i odpowiednim profilem zacisku dla każdej strony. Próba zaciśnięcia obu końców tą samą szczęką prowadzi do niedokładności, bo profile tulei różnią się średnicą wewnętrzną i kątem stożka. Dedykowane kształtki przejściowe są droższe o 40-60 proc. od standardowych, ale eliminują ryzyko nieszczelności na styku dwóch materiałów.

Wskazówka wykonawcza: przed zakupem złączek warto zmierzyć średnicę zewnętrzną rury suwmiarką w trzech miejscach. Odchyłka powyżej 0,15 mm względem katalogu oznacza użycie złączki z innej partii produkcyjnej lub rurę niskiej jakości w obu przypadkach lepiej zrezygnować z połączenia.

Instrukcja montażu złączek zaciskowych krok po kroku

Połączenie zaciskowe (press) wykonuje się szczękami z profilami TH, U lub F, dobieranymi do średnicy rury. Moment siły prasy hydraulicznej wynosi standardowo 32-40 kN dla rur 16×2 mm, co przekłada się na ciśnienie szczęk rzędu 2,5-3 t. Zbyt słaby zacisk nie dociśnie tulei do korpusu, zbyt mocny zdeformuje o-ring i utraci szczelność. Dlatego prasa musi mieć automatyczny ogranicznik momentu, a nie zwykłą dźwignię ręczną bez sprzężenia zwrotnego.

Procedura zaczyna się od prostopadłego cięcia rury obcinakiem krzywkowym, nie nożem. Nóż zostawia owalizację i zadziory, które rysują o-ring przy osadzaniu. Cięcie wykonuje się jednym płynnym obrotem, a następnie sprawdza kąt 90° wobec osi. Tolerancja odchylenia wynosi maksymalnie 2° większy kąt powoduje nierównomierne dociśnięcie tulei i mikroszczelinę po jednej stronie.

1. Cięcie rury obcinakiem krzywkowym pod kątem 90° (tolerancja ±2°).
2. Gratowanie wewnętrzne i zewnętrzne gratownikiem stożkowym usunięcie zadziorów na obu krawędziach.
3. Kalibracja średnicy wewnętrznej kalibratorem dopasowanym do średnicy nominalnej, z kontrolą luzu 0,1-0,3 mm.
4. Nałożenie tulei zaciskowej na rurę stroną z fazą wewnętrzną skierowaną do złączki.
5. Osadzenie złączki do oporu w korpusie, aż do wyczuwalnego kliknięcia zapadki blokującej.
6. Kontrola położenia o-ringu musi równo przylegać do kołnierza rury, bez skręcenia.
7. Zacisk szczękami profilowanymi, z pełnym zamknięciem prasy (kontrolka dźwiękowa lub dioda LED).
8. Weryfikacja zacisku próbnikiem okrągłości tuleja nie może mieć owalizacji powyżej 0,3 mm.
9. Oznaczenie połączenia markerem wodoodpornym z datą i godziną montażu (wymóg odbioru gwarancyjnego).

Skręcanie ręczne złączek mosiężnych z pierścieniem rozprężnym wymaga momentu 25-30 Nm dla średnicy 16 mm oraz 35-40 Nm dla 20 mm. Klucz dynamometryczny zapobiega przekręceniu, które prowadzi do pęknięcia mosiądzu w strefie gwintu. W praktyce amatorzy często dociągają złączki „na czuć", co skutkuje mikropęknięciami ujawniającymi się po 3-6 miesiącach eksploatacji, gdy wylewka już dawno przykrywa podłogę.

Próba ciśnieniowa i odbiór instalacji checklista przed wylewką

Próba ciśnieniowa ogrzewania podłogowego to jedyny moment, w którym można wykryć nieszczelność przed zalaniem posadzki. Wykonuje się ją wodą, nie powietrzem, bo sprężone powietrze nie sygnalizuje kapania, a przy pęknięciu generuje niebezpieczne odpryski. Ciśnienie próby wynosi 6 bar, czyli dwukrotność ciśnienia roboczego, i utrzymuje się je przez 30 minut bez spadku, a następnie obserwuje się manometr przez kolejne 2 godziny z tolerancją ±0,2 bar.

Połączenie rur podłogowych w wylewce bez wcześniejszej próby to najczęstsza przyczyna kosztownych awarii. Betonowa skorupa zamyka dostęp do punktu naprawy, a sama wylewka anhydrytowa potrzebuje 7 dni schnięcia, cementowa 28 dni tyle czasu nieszczelność może rozwijać się niezauważona. Właśnie dlatego normy wymagają udokumentowania próby protokołem z odczytami ciśnienia, podpisanego przez instalatora z uprawnieniami SEP grupy 1.

Checklistę odbioru warto wydrukować i wpisywać wyniki na bieżąco, bo po tygodniu montażu nikt nie pamięta, która złączka została zaciśnięta jako ostatnia. Szczególną uwagę zwraca się na złączki położone najdalej od rozdzielacza, gdzie spadek ciśnienia wody jest największy i ewentualna nieszczelność ujawnia się najpóźniej. Instalatorzy z doświadczeniem zostawiają przy każdym połączeniu etykietę z datą i inicjałami to ułatwia reklamację i chroni wykonawcę przed niesłusznymi roszczeniami.

Koszt błędu: jedna nieszczelność w wylewce oznacza kucie posadzki na powierzchni 2-4 m², ponowne wykonanie obiegu, nową wylewkę i odtworzenie okładziny. Łączny rachunek rzadko mieści się poniżej 8 tys. zł, a w przypadku zalania sąsiada z parteru wzrasta do 20-40 tys. zł.

Granica kompetencji: próbę ciśnieniową i wystawienie protokołu gwarancji systemowej może podpisać wyłącznie instalator z uprawnieniami SEP G1 oraz certyfikatem producenta systemu. Samodzielne wykonanie próby przez inwestora nie zwalnia wykonawcy z odpowiedzialności, ale utrudnia dochodzenie roszczeń.

Koszty łączenia, serwis i kiedy wzywać fachowca

Koszt jednego połączenia zaciskowego z robocizną waha się od 45 do 90 zł za punkt, zależnie od regionu i dostępności rury. Elektrozłączka z montażem to już 120-180 zł, bo wymaga zgrzewarki z głowicą dopasowaną do średnicy i odczytu parametrów z karty chipowej. Najdroższe pozostają złączki skręcane mosiężne z O-ringiem do rur wielowarstwowych 80-130 zł za sztukę z montażem, ale ich żywotność przekracza 25 lat, co rekompensuje wyższą cenę początkową.

Serwis po zalaniu wylewki sprowadza się do lokalizacji wycieku kamerą termowizyjną lub detektorem akustycznym. Precyzyjne ustalenie punktu kosztuje 400-700 zł, a sama naprawa z odtworzeniem posadzki to wydatek rzędu 3-6 tys. zł za jeden punkt. W przypadku podejrzenia nieszczelności nie warto samodzielnie rozbijać podłogi uderzenie młotkiem w niewłaściwe miejsce potrafi uszkodzić sąsiednie obiegi i zamienić drobną awarię w generalny remont.

Łączenie rur ogrzewania podłogowego wymaga rozwagi, bo każde połączenie obniża niezawodność całego układu. Jeśli krzywizny pomieszczenia pozwalają poprowadzić obieg z jednej rolki, lepiej unikać złączek nawet kosztem dłuższego czasu montażu. Gdy jednak naprawa albo rozbudowa wymusza łączenie, kluczowe pozostają trzy elementy: oryginalna złączka z aprobatą producenta, precyzyjne narzędzia z kontrolą momentu oraz udokumentowana próba ciśnieniowa przed wylaniem wylewki.

Źródła danych: PN-EN ISO 21003 (systemy przewodów rurowych z tworzyw sztucznych do instalacji wody ciepłej i zimnej), katalogi techniczne producentów rur PE-Xa, PE-RT i PEX-Al-PEX (dane katalogowe dostępne na stronach producentów systemów ogrzewania podłogowego), rozporządzenie dotyczące warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity Dz.U. 2022 poz. 1225), wymagania SEP grupa 1 eksploatacja urządzeń, instalacji i sieci elektroenergetycznych.
