Dom na płycie fundamentowej – nowoczesne rozwiązanie, które rewolucjonizuje budowę

Wahasz się, czy wybrać tradycyjne ławy fundamentowe, czy może nowoczesną płytę fundamentową? Wyobraź sobie, że stoisz na działce z gotowym projektem, ale nie wiesz, jakie rozwiązanie przyniesie Ci spokój na lata. W tym artykule rozwieję Twoje wątpliwości.

• Płyta fundamentowa zalety i wady tego rozwiązania
• Jaka grubość płyty fundamentowej pod dom jest optymalna?
• Jak wykonać płytę fundamentową krok po kroku?
• Izolacja przeciwwilgociowa i termiczna płyty fundamentowej
• Najczęstsze błędy przy wykonaniu płyty fundamentowej
• Płyta fundamentowa a tradycyjne fundamenty porównanie

Płyta fundamentowa zalety i wady tego rozwiązania

Płyta fundamentowa to monolityczna konstrukcja z żelbetu, która rozkłada ciężar całego budynku na powierzchnię gruntu. W odróżnieniu od ław fundamentowych, płyta nie koncentruje obciążeń w wyznaczonych liniach, lecz tworzy jednorodną platformę nośną. Rozwiązanie to sprawdza się na gruntach o średniej nośności, gdzie tradycyjne stopy mogłyby ulegać nierównomiernym osiadaniom. Geometria płyty pozwala na eliminację mostków termicznych w przestrzeni podposadzkowej.

Do głównych zalet tego rozwiązania należy zaliczyć szybkość realizacji. Płyta fundamentowa eliminuje czasochłonne wykonywanie wykopów pod ławy, ich deskowanie i oczekiwanie na wiązanie betonu w wielu etapach. W praktyce oznacza to skrócenie prac fundamentowych nawet o dwa tygodnie w porównaniu z tradycyjną metodą. Ponadto płyta stanowi gotowe podłoże pod posadzkę, co zmniejsza późniejsze koszty robót wykończeniowych. Na trudnych gruntach, takich jak gliny czy namuły, płyta fundamentowa radzi sobie tam, gdzie tradycyjne fundamenty mogłyby wymagać kosztownych wzmocnień.

Jednak płyta fundamentowa ma też słabsze strony. Zużycie betonu i stali zbrojeniowej bywa wyższe niż w przypadku ław, co podnosi koszt materiałów. Prawidłowe wykonanie wymaga precyzyjnego zagęszczenia podłoża i zachowania ciągłości zbrojenia, więc ekipa budowlana musi dysponować odpowiednimi kompetencjami. Wysoki poziom wód gruntowych również stanowi wyzwanie, ponieważ płyta wymaga skutecznej hydroizolacji na całej powierzchni styku z gruntem.

Wybór między płytą a ławami zależy od warunków gruntowych i charakterystyki projektu. Na działkach z gruntami spoistymi o nośności powyżej 150 kPa tradycyjne ławy często okazują się ekonomiczniejsze. Natomiast na terenach narażonych na działanie mrozu, przy wysokim poziomie wód gruntowych lub na gruntach niejednorodnych, płyta fundamentowa oferuje większą niezawodność. Warto przed podjęciem decyzji wykonać badanie geotechniczne gruntu, które jednoznacznie wskaże optymalne rozwiązanie.

Jaka grubość płyty fundamentowej pod dom jest optymalna?

Minimalna grubość płyty fundamentowej dla budynków mieszkalnych wynosi 20 cm, jednak w praktyce rzadko spotyka się tak smukłe konstrukcje. Większość projektantów zaleca płyty o grubości 25-30 cm dla domów jednorodzinnych o prostej bryle. Grubość ta zapewnia odpowiednią sztywność na zginanie pod wpływem momentów gnących od obciążeń ścian nośnych i stropów. Wymiarowanie płyty uwzględnia rozstaw ścian nośnych, przewidywane obciążenia użytkowe oraz nośność gruntu podłoża.

Przy większych rozpiętościach między ścianami nośnymi lub przy kondygnacjach podziemnych grubość płyty może wzrosnąć do 35-40 cm. Dotyczy to szczególnie domów z podpiwniczeniem, gdzie płyta stanowi jednocześnie strop nad piwnicą i fundament. W takich przypadkach projektant uwzględnia dodatkowe obciążenia od parcia gruntu oraz konieczność przeprowadzenia instalacji przez płytę. Zbrojenie główne umieszcza się wzdłuż dolnej i górnej krawędzi płyty, a pręty rozdzielcze zapobiegają pękaniu pod wpływem skurczu betonu.

Na gruntach o obniżonej nośności, poniżej 100 kPa, projektant może zalecić płytę z żebrami wzmacniającymi lub tzw. płytę kielichową. W tym rozwiązaniu grubość płyty w polach między żebrami może wynosić zaledwie 15 cm, podczas gdy żebra osiągają 50-60 cm głębokości. Takie rozwiązanie pozwala na redukcję zużycia betonu przy zachowaniu sztywności konstrukcji. Minusem jest zwiększona pracochłonność deskowania i skomplikowanie robót zbrojarskich.

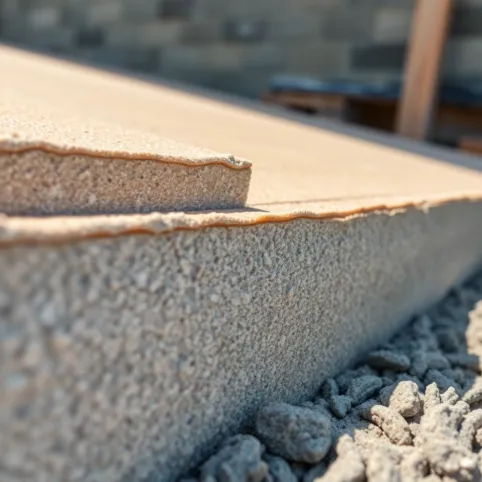

Izolacja termiczna płyty fundamentowej również wpływa na jej konstrukcję. W domach energooszczędnych i pasywnych stosuje się płyty Fries, gdzie izolacja z twardego polistyrenu ekstrudowanego (XPS) o grubości 20-30 cm umieszczana jest pod całą powierzchnią płyty. Warstwa izolacyjna zmniejsza straty ciepła do gruntu i eliminuje mostki termiczne w połączeniu ściana-fundament-posadzka. W takim przypadku grubość całkowita konstrukcji może przekraczać 50 cm, ale rachunki za ogrzewanie w ciągu roku szybko rekompensują tę inwestycję.

Jak wykonać płytę fundamentową krok po kroku?

Cały proces rozpoczyna się od wytyczenia budynku i zdjęcia humusu na głębokość 20-30 cm. Warstwa ziemi roślinnej nie może stanowić podłoża pod płytę, ponieważ zawiera materię organiczną ulegającą rozkładowi. Po usunięciu humusu geodeta wytycza obrys budynku zgodnie z projektem, a następnie wykonuje się wykop do głębokości przemarzania, powiększonej o warstwę podsypki żwirowej. Dno wykopu musi być równe i pozbawione luźnych fragmentów gruntu.

Kolejny etap to badanie nośności podłoża i ewentualne wzmocnienie gruntu. Jeżeli warstwa nośna znajduje się głębiej niż zakładano, wykonuje się wymianę gruntu na żwir lub pospółkę o uziarnieniu 0-31,5 mm. Warstwę tę układa się w ciągach o grubości 20-30 cm i każdy z nich zagęszcza do wskaźnika IS ≥ 0,97 według Proctora. Prawidłowe zagęszczenie warstwy nośnej to podstawa trwałości płyty, ponieważ nierównomierne osiadanie może prowadzić do pękania konstrukcji.

Na zagęszczonej warstwie podsypki układa się folię kubełkową lub papę termozgrzewalną jako izolację przeciwwilgociową. W domach z piwnicą stosuje się dodatkowo folię kubełkową jako drenaż, która odprowadza wodę opadową od ścian fundamentowych. Następnie przygotowuje się izolację termiczną z płyt XPS o wytrzymałości na ściskanie minimum 150 kPa. Płyty układa się w dwóch warstwach z przesunięciem spoin, aby uniknąć powstawania mostków termicznych. Grubość izolacji dobiera się na podstawie obliczeń cieplnych, przy czym normowo przyjmuje się minimum 15 cm dla domów energooszczędnych.

Zbrojenie płyty wykonuje się z prętów żebrowanych o średnicy 10-14 mm. Siatka dolna układana jest na dystansach plastykowych lub betonowych, które utrzymują ją w odległości 3-4 cm od dolnej krawędzi płyty. Pręty główne prowadzi się prostopadle do krótszego boku płyty, a pręty rozdzielcze równolegle. W miejscach przewidzianych pod ściany nośne projektant często zaleca dodatkowe zbrojenie górne, które przejmuje momenty ujemne od reakcji podporowych.

Betonowanie płyty przeprowadza się jednorazowo, bez przerw technologicznych. Klasa betonu powinna wynosić minimum C25/30 (B30), a w przypadku płyt z piwnicą C30/37 (B37). Konsystencja mieszanki powinna być plastyczna (S3) lub płynna (S4), co ułatwia rozprowadzenie i wypełnienie przestrzeni między zbrojeniem. Beton układa się warstwami o grubości 30-50 cm i każdą warstwę wibruje się głębokowibratorem, aby usunąć pęcherzyki powietrza. Powierzchnię płyty wyrównuje się listwą wibracyjną, a następnie zaciera pacą stalową dla uzyskania równego podłoża pod posadzkę.

Pielęgnacja betonu przez pierwsze siedem dni ma kluczowe znaczenie dla wytrzymałości finalnej. Płytę należy utrzymywać w stanie wilgotnym, przykrywając folią lub zraszając wodą w upalne dni. Zbyt szybkie wysychanie prowadzi do mikropęknięć powierzchniowych i osłabienia struktury. Po upływie 28 dni, gdy beton osiąga pełną wytrzymałość charakterystyczną, można przystąpić do dalszych robót konstrukcyjnych i izolacji pionowych.

Izolacja przeciwwilgociowa i termiczna płyty fundamentowej

Hydroizolacja płyty fundamentowej to trzywarstwowy system składający się z folii kubełkowej, powłoki bitumicznej i ewentualnie membrany bentonitowej w szczególnie trudnych warunkach. Folia kubełkowa pełni funkcję drenażową i wentylacyjną, odprowadzając wodę opadową od ścian do systemu odwodnienia. Powłoka bitumiczna nakładana jest na boki płyty i chroni beton przed kapilarnym podciąganiem wilgoci. Grubość powłoki powinna wynosić minimum 4 mm, a jej ciągłość jest kluczowa w narożnikach i przy wlotach instalacyjnych.

W domach bez piwnic izolacja termiczna układana jest na całej powierzchni płyty. Płyty XPS łączone są na pióro-wpust, co eliminuje mostki termiczne na spoinach. Przy ścianach fundamentowych izolację należy wywinąć minimum 30 cm ponad poziom gruntu, tworząc ciągłą barierę termiczną wzdłuż obrysu budynku. W tym miejscu stosuje się specjalne listwy startowe z przysłoną izolacyjną, które łączą izolację poziomą z pionową.

Dla domów pasywnych standardem jest izolacja termiczna płyty o współczynniku lambda ≤ 0,034 W/(m·K) i grubości minimum 25 cm. Łącznie z izolacją ścian fundamentowych i podłogi na gruncie współczynnik przenikania ciepła U dla podłogi na gruncie powinien wynosić poniżej 0,10 W/(m²·K). Spełnienie tego wymogu pozwala na zakwalifikowanie budynku do standardu NF40 i uzyskanie dotacji z programu „Moje Ciepło". Warto jednak pamiętać, że izolacja termiczna nie zastąpi prawidłowo wykonanej wentylacji pomieszczeń.

Najczęstsze błędy przy wykonaniu płyty fundamentowej

Pierwszy i najpoważniejszy błąd to pominięcie badania geotechnicznego gruntu. Na jego podstawie projektant dobiera wymiary płyty i sprawdza, czy podłoże nie wymaga wzmocnienia. Bez tych informacji inwestorzy często otrzymują płytę zbyt cienką lub na niewystarczająco zagęszczonym podłożu. Skutkiem bywa nierównomierne osiadanie budynku, pękanie ścian i kosztowne naprawy konstrukcji. Koszt badania geotechnicznego, wynoszący 1500-3000 zł, to najlepsza inwestycja na etapie fundamentowania.

Drugi błąd to niewystarczające zagęszczenie warstwy podsypki. Wykonawcy często spieszą się i pomijają kontrolę jakości zagęszczenia, co prowadzi do późniejszego osiadania gruntu pod płytą. Prawidłowy wskaźnik zagęszczenia IS powinien być potwierdzony protokołem z badań. Trzeci błąd to zbyt wczesne obciążanie płyty, czyli murowanie ścian przed upływem 28 dni od betonowania. Beton potrzebuje tego czasu, aby osiągnąć projektową wytrzymałość na ściskanie, a zbyt wczesne obciążenie może spowodować mikropęknięcia.

Kolejny błąd to nieprawidłowe rozmieszczenie zbrojenia w narożnikach i przy otworach instalacyjnych. Pręty zbrojeniowe muszą być zakotwione na długość minimum 50 średnic pręta, czyli przy fi 12 mm na długość 60 cm. W narożnikach pręty obu kierunków muszą się zaginać lub zachodzić na siebie, z zakładem minimum 1 m. Pominięcie tych szczegółów osłabia konstrukcję w miejscach koncentracji naprężeń.

Płyta fundamentowa a tradycyjne fundamenty porównanie

Wybór między płytą fundamentową a tradycyjnymi ławami zależy od kilku kluczowych parametrów. Ławy fundamentowe wymagają głębszego wykopu, ale zużywają mniej betonu i stali na jednostkę powierzchni. Płyta natomiast eliminuje konieczność wykonywania ścian fundamentowych, ponieważ sama pełni ich funkcję. Przy domach bez piwnic płyta pozwala na szybsze przejście do etapu stanu surowego.

Przy budżetach do 500 000 zł, typowych dla domów jednorodzinnych do 150 m², różnica w kosztach fundamentowania może stanowić istotną pozycję. Warto jednak wliczyć nie tylko cenę materiałów i robocizny, ale także oszczędności wynikające z szybszego zakończenia stanu surowego i mniejszych kosztów wykończenia podłogi. Płyta fundamentowa często okazuje się korzystniejsza ekonomicznie przy uwzględnieniu całkowitego kosztu inwestycji.
