Dylatacja Betonu na Zewnątrz: Co Ile i Dlaczego? 2025

Rozumiemy, że w budownictwie, podobnie jak w życiu, zdarzają się pęknięcia. Ale w przeciwieństwie do złamanego serca, pęknięcia betonu możemy przewidzieć i im zapobiec! Kluczem do sukcesu jest właściwa dylatacja betonu na zewnątrz, która odpowiada na pytanie „co ile?”. A odpowiedź jest krótka i konkretna: jej częstotliwość zależy od grubości płyty oraz przewidywanych obciążeń i zmian temperatury, zazwyczaj oscylując wokół co 4-6 metrów, ale pamiętajmy, że to dopiero początek opowieści o betonie i jego „elastyczności”!

• Dylatacje Betonu: Rodzaje i Funkcje na Zewnątrz
• Wpływ Obciążeń i Temperatury na Potrzebę Dylatacji Betonu
• Projektowanie Dylatacji: Grubość Płyty, Kształt i Warunki Gruntowe
• Q&A

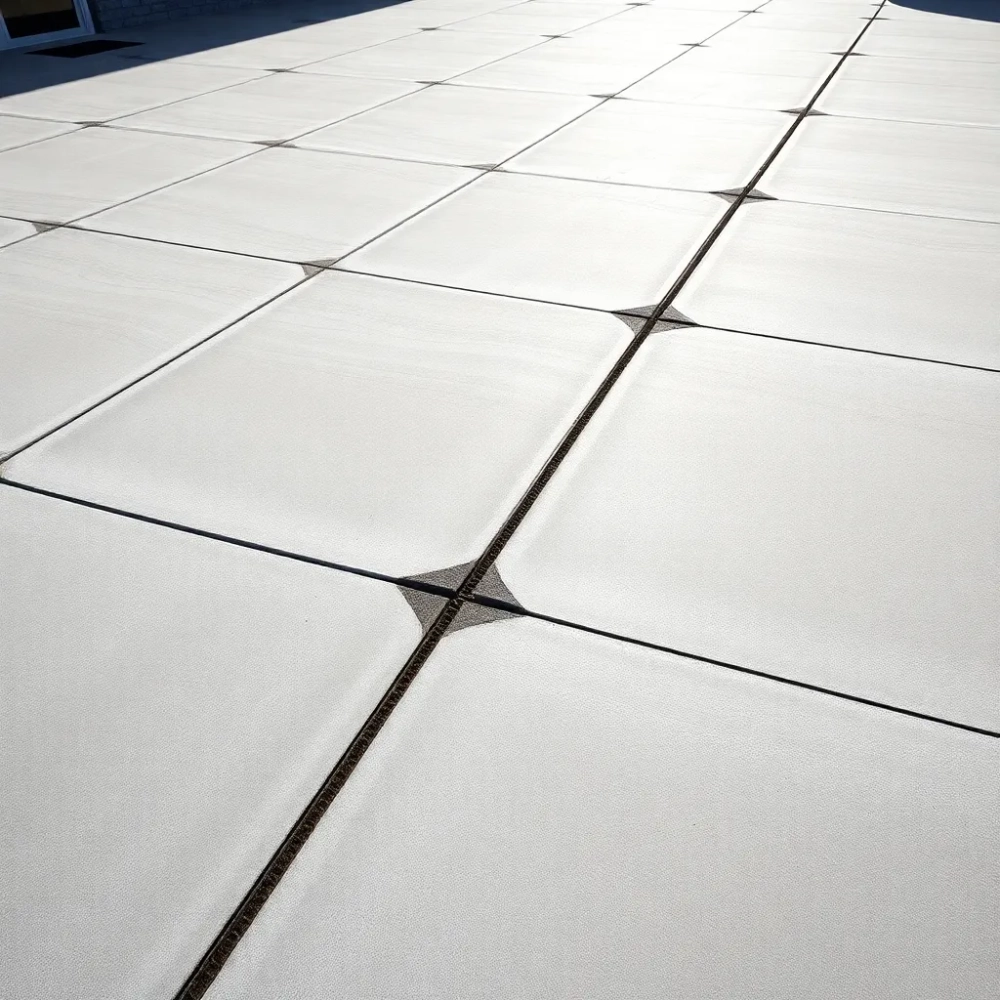

Dylatacje betonu na zewnątrz to nic innego jak zaplanowane przerwy, które pozwalają betonowym konstrukcjom „oddychać”. Brak tychże przerw jest jak noszenie zbyt ciasnych butów – efekt końcowy jest bolesny i widoczny gołym okiem w postaci nieestetycznych pęknięć. Mówiąc o dylatacjach, musimy wziąć pod uwagę mnóstwo czynników, takich jak agresywność środowiska, natężenie ruchu czy ekspozycję na warunki atmosferyczne.

Zebraliśmy kluczowe dane, aby w jasny sposób pokazać, jak istotne są szczegóły w projektowaniu dylatacji. Patrząc na poniższe zestawienie, łatwo zauważyć, że nie ma jednej, uniwersalnej zasady, a każda sytuacja wymaga indywidualnego podejścia.

Dane te dobitnie pokazują, że ignorowanie specyfiki danego projektu jest prostą drogą do kosztownych napraw i frustracji. Nikt nie chce budować dwukrotnie, prawda? Z tego względu, w przypadku bardziej skomplikowanych projektów, warto skonsultować się ze specjalistami, którzy dysponują wiedzą i narzędziami do precyzyjnego obliczania potrzeb dylatacyjnych.

Zobacz także: Dylatacja Betonu Zewnętrznego 2025 – Kompleksowy Przewodnik

Dylatacje Betonu: Rodzaje i Funkcje na Zewnątrz

Dylatacje betonu na zewnątrz pełnią kluczową rolę w zapewnieniu długowieczności i stabilności każdej betonowej konstrukcji narażonej na zmienne warunki atmosferyczne i obciążenia. Wyobraźmy sobie betonową płytę poddaną cyklicznym zmianom temperatury, od mroźnych zim po upalne lata. Bez odpowiednio zaprojektowanych i wykonanych dylatacji, siły rozszerzania i kurczenia się materiału doprowadziłyby do niekontrolowanych pęknięć, które szybko zrujnowałyby nawet najbardziej solidną konstrukcję. To nie jest kwestia „czy” ale „kiedy” pęknie, jeśli o tym zapomnimy.

W praktyce budowlanej rozróżniamy kilka podstawowych typów dylatacji, z których każda ma swoje specyficzne zastosowanie. Dylatacje konstrukcyjne, znane również jako dylatacje izolacyjne, oddzielają od siebie elementy konstrukcyjne, takie jak płyty fundamentowe od ścian, zapewniając im swobodne ruchy i eliminując ryzyko przenoszenia naprężeń. Z kolei dylatacje skurczowe (nazywane również dylatacjami pozornymi lub ciętymi) mają za zadanie kontrolować miejsce powstawania pęknięć w betonie, wymuszając je w określonych, z góry zaplanowanych liniach. Typowo, są to nacięcia w powierzchni świeżo wylanego betonu, które penetrują około 1/4 do 1/3 grubości płyty. Dzięki nim pęknięcia, które i tak by powstały, są „grzeczne” i niewidoczne, ukryte w linii nacięcia.

Trzeci typ to dylatacje robocze, które tworzy się w miejscach przerwania betonowania, na przykład na końcu dnia pracy. Ich funkcja polega na zabezpieczeniu styków różnych partii betonu, zapobiegając powstawaniu pęknięć w newralgicznych punktach. Oprócz tego istnieją również dylatacje brzegowe, które oddzielają betonową płytę od innych elementów, takich jak ściany czy słupy, zapewniając swobodne odkształcanie się betonu pod wpływem zmian temperatury i wilgotności. Taki „paszport” dla betonu to po prostu konieczność, by mógł swobodnie się rozpychać i kurczyć.

Zobacz także: Paca do dylatacji betonu 2025: Wybór i zastosowanie

Wszystkie te dylatacje muszą być odpowiednio wypełnione elastycznymi materiałami, takimi jak masy bitumiczne, poliuretanowe lub silikonowe, które zachowują swoje właściwości uszczelniające i elastyczne w szerokim zakresie temperatur. Te wypełnienia chronią szczeliny przed wnikaniem wody, brudu i innych zanieczyszczeń, które mogłyby osłabić konstrukcję i doprowadzić do uszkodzeń. Ich koszt, w zależności od rodzaju i producenta, waha się od 10 do 50 złotych za metr bieżący. Jest to relatywnie niewielka inwestycja, biorąc pod uwagę potencjalne koszty napraw zaniechanych dylatacji. Na przykład, wysokiej jakości masa poliuretanowa kosztuje około 30-40 zł/mb, natomiast jej żywotność sięga 15-20 lat. Możemy śmiało powiedzieć, że w tym przypadku, to inwestycja, która się zwraca z nawiązką!

Często zaniedbuje się regularną konserwację dylatacji, co jest błędem. Warto pamiętać, że nawet najlepiej wykonane dylatacje z czasem mogą wymagać uwagi. Warunki atmosferyczne, ruch drogowy i obciążenia mechaniczne powoli degradują wypełnienia, prowadząc do ich pęknięć lub wykruszeń. Zaleca się przegląd dylatacji co 2-3 lata, a w przypadku intensywnego użytkowania nawet częściej. Wczesne wykrycie i uzupełnienie ubytków pozwala na uniknięcie poważniejszych uszkodzeń całej powierzchni, oszczędzając czas i pieniądze na przyszłych, kosztownych naprawach.

Wpływ Obciążeń i Temperatury na Potrzebę Dylatacji Betonu

Wyobraźmy sobie beton, który w lecie rozszerza się niczym dżentelmen po obfitym posiłku, a zimą kurczy się, jakby nagle stracił kilka kilogramów. To naturalne zjawisko termicznej rozszerzalności i kurczliwości betonu, które ma kolosalny wpływ na konieczność stosowania dylatacji. Temperatura jest jednym z najpotężniejszych wrogów betonu, powodującym zmiany objętości, które jeśli nie są odpowiednio kontrolowane, prowadzą do nieuchronnych pęknięć i deformacji. Przeciętnie, współczynnik rozszerzalności liniowej betonu wynosi około 0,000010 mm/m°C. Oznacza to, że płyta o długości 10 metrów pod wpływem zmiany temperatury o 30°C (na przykład od 0°C do 30°C) rozszerzy się o około 3 milimetry. Niby niewiele, ale te "niewiele" gromadzą się w ogromne siły. Warto o tym pamiętać, gdy pytamy, co ile dylatacja betonu na zewnątrz będzie potrzebna.

Kolejnym, równie ważnym czynnikiem jest obciążenie, na jakie będzie narażona betonowa powierzchnia. Beton w ogrodzie, gdzie tylko sporadycznie przejdziemy, będzie potrzebował innej dylatacji niż ten w hali produkcyjnej, gdzie kursują ciężkie wózki widłowe. Dynamika obciążeń, ich częstotliwość i siła mają bezpośredni wpływ na to, jak duża siła będzie działać na beton. Właśnie dlatego tak ważne jest szczegółowe zaplanowanie dylatacji już na etapie projektu, zanim jeszcze wylejemy pierwszy kubik betonu. Ignorowanie tego etapu to jak budowanie domu na piasku, na dłuższą metę to nie ma prawa bytu. Warto, na przykład, zastosować dodatkowe zbrojenie włóknami stalowymi (tzw. fibrobeton) w miejscach o wysokich obciążeniach, co zwiększa wytrzymałość betonu na rozciąganie i zmniejsza ryzyko pęknięć.

Typowe obciążenia, z którymi mierzy się beton na zewnątrz, to nie tylko ciężar własny konstrukcji, ale także obciążenia zmienne, takie jak ruch pieszy, ruch samochodowy, wiatr, opady śniegu czy nawet obciążenia termiczne wywołane słońcem. Każdy z tych czynników przyczynia się do naprężeń w płycie betonowej. Z punktu widzenia projektanta, zrozumienie interakcji między tymi obciążeniami jest kluczowe dla ustalenia odpowiednich rozstawów dylatacyjnych. Na przykład, na obszarach parkingowych, gdzie pojazdy ciężarowe często hamują i przyspieszają, dylatacje powinny być rozmieszczone gęściej, a ich wypełnienie musi być szczególnie odporne na ścieranie i nacisk.

Oprócz obciążeń dynamicznych i termicznych, na beton oddziałują także obciążenia statyczne, takie jak regały magazynowe w zewnętrznych halach lub składowany towar. W przypadku posadzek przemysłowych, gdzie obciążenia mogą osiągać wartości rzędu 50-100 kN/m², precyzyjne rozłożenie dylatacji staje się absolutnym priorytetem. Niewłaściwe rozmieszczenie może doprowadzić do deformacji, a nawet do awarii całej posadzki, co generuje ogromne straty finansowe związane z przestojem produkcyjnym. Znamy przypadek, kiedy w magazynie spożywczym, gdzie ruch wózków widłowych był non-stop, zapomniano o prawidłowej dylatacji w konkretnym miejscu. Skutek? Pęknięcia pojawiły się w ciągu kilku miesięcy, a naprawa kosztowała tyle, ile dwukrotne, profesjonalne wylanie całej posadzki od nowa. Ta historia idealnie pokazuje, dlaczego wiedza na temat tego, co ile dylatacja betonu na zewnątrz, jest tak cenna.

Co więcej, wpływ ma także jakość samego betonu. Beton o niższej klasie wytrzymałości na ściskanie i rozciąganie będzie bardziej podatny na uszkodzenia niż ten o wyższej klasie. Dlatego też, wybór odpowiedniego rodzaju betonu, z uwzględnieniem dodatków uszlachetniających, takich jak włókna polipropylenowe lub stalowe, może znacząco poprawić jego odporność na pękanie i wydłużyć żywotność całej konstrukcji. Podsumowując, dylatacje to nie tylko "paski" w betonie; to strategiczne przerwy, które pozwalają mu swobodnie pracować w zmieniających się warunkach. Bez nich, nawet najbardziej wytrzymały beton skapituluje w starciu z siłami natury i ludzkich obciążeń.

Projektowanie Dylatacji: Grubość Płyty, Kształt i Warunki Gruntowe

Projektowanie dylatacji to prawdziwa sztuka, łącząca wiedzę inżynierską z przewidywaniem przyszłości. Nie ma tutaj miejsca na improwizację, a każda decyzja wpływa na ostateczną trwałość i funkcjonalność betonowej powierzchni. Trzy kluczowe czynniki, które determinują właściwe rozstawienie dylatacji, to grubość płyty, jej kształt oraz warunki gruntowe, na których zostanie posadowiona. Pamiętajmy, że błąd na tym etapie to jak kula śnieżna – im dalej, tym większe problemy, a nikt nie chce być zaskoczony kosztowną awarią, prawda?

Grubość płyty betonowej jest jednym z najbardziej fundamentalnych parametrów w projektowaniu dylatacji. Generalna zasada jest prosta: im grubsza płyta, tym większa jest jej zdolność do samonaprężeń i rozciągania, co w teorii pozwala na zastosowanie większych odstępów między dylatacjami. Jednakże, nie jest to zależność liniowa. Dla cienkich płyt, takich jak te o grubości 8-10 cm, typowych dla chodników i tarasów, zaleca się stosowanie dylatacji co 4-5 metrów. W przypadku grubszych płyt, na przykład 20-25 cm, które znajdziemy na drogach dojazdowych czy w lekkich parkingach, odstępy mogą wynosić 6-8 metrów. W przypadku konstrukcji przemysłowych o grubości 30 cm i więcej, stosuje się zaawansowane techniki, w tym wzmocnienie zbrojeniem rozproszonym (fibrobeton), co pozwala na ograniczenie liczby dylatacji, ale nawet wtedy należy zachować ostrożność.

Kształt płyty to kolejny, często niedoceniany aspekt. Nieregularne kształty, ostre kąty czy skomplikowane układy geometryczne są prawdziwą pułapką dla projektantów dylatacji. W takich przypadkach siły naprężające koncentrują się w narożnikach i miejscach, gdzie dochodzi do gwałtownej zmiany geometrii, co znacząco zwiększa ryzyko powstawania pęknięć. Dlatego też, tam gdzie to możliwe, dąży się do projektowania płyt o regularnych, prostokątnych kształtach. Jeśli jednak nieregularności są nieuniknione, konieczne jest zastosowanie dodatkowych dylatacji, które będą kontrolowały naprężenia w newralgicznych punktach. Może to oznaczać skrócenie standardowych rozstawów dylatacyjnych nawet o 20-30%. Kto by pomyślał, że geometria może tak skomplikować życie betonowi!

Na koniec, warunki gruntowe – to fundament, na którym opiera się cała konstrukcja. Stabilność i rodzaj podłoża mają kolosalny wpływ na to, jak beton będzie pracował. Grunt piaszczysty, gliniasty, skalisty – każdy z nich zachowuje się inaczej pod obciążeniem i w zmiennych warunkach wilgotnościowych. Podłoża o słabej nośności, z wysoką zawartością wody, mogą prowadzić do osiadania płyty, a tym samym do dodatkowych naprężeń, które betonowi nie posłużą. Dlatego przed przystąpieniem do projektowania dylatacji konieczne jest przeprowadzenie szczegółowych badań geotechnicznych, które określą właściwości gruntu i pozwolą na dobranie odpowiedniej podbudowy. Odpowiednie zagęszczenie podbudowy, a nawet zastosowanie warstwy rozdzielającej, np. z folii polietylenowej, jest tutaj kluczowe, aby zmniejszyć tarcie między płytą a podłożem i umożliwić jej swobodne ruchy. Koszt badań geotechnicznych, choć wydaje się dodatkowym wydatkiem, to inwestycja w stabilność, która w perspektywie długoterminowej oszczędza nam fortunę. Na przykład, cena takich badań waha się od 800 do 2500 zł, w zależności od zakresu i lokalizacji.

Nawet idealnie zaprojektowana dylatacja, bez uwzględnienia warunków gruntowych, może okazać się niewystarczająca. Problemów z warunkami gruntowymi, takich jak przemarzanie czy spęcznianie, nie da się obejść, ale można im skutecznie zaradzić poprzez właściwe odwodnienie terenu i zastosowanie warstw stabilizujących pod płytą betonową. Pamiętajmy, że beton to nie tylko warstwa nawierzchniowa, ale cały system, w którym każdy element ma swoje znaczenie. Prawidłowe podejście do projektowania dylatacji to zatem kompleksowe uwzględnienie grubości, kształtu oraz warunków gruntowych, aby uniknąć kosztownych niespodzianek w przyszłości. Nikt nie lubi niespodzianek, szczególnie gdy mówimy o remontach! Podsumowując, dobrze zaprojektowana dylatacja betonu na zewnątrz to świadectwo inżynierskiego rozsądku i dbałości o szczegóły.
