Dźwigary dachowe prefabrykowane: rozpiętość 45 m bez podpór

Trzydzieści metrów hali bez słupa pośrodku, suwnica jeżdżąca bez ograniczeń i dach zamknięty w jednym cyklu montażowym to nie marketingowa obietnica, lecz fizyczna konsekwencja zastosowania dźwigarów dachowych prefabrykowanych ze stali sprężonej. Elementy te powstają w zakładzie, trafiają na budowę gotowe do osadzenia i pozwalają projektować obiekty o rozpiętości sięgającej 45 m przy zachowaniu odporności ogniowej nawet 240 minut. W gęsto zabudowanych centrach logistycznych, gdzie liczy się każdy metr kwadratowy powierzchni użytkowej, taka swoboda aranżacyjna przesądza o opłacalności inwestycji.

• Czym jest dźwigar dachowy prefabrykowany
• Parametry techniczne dźwigarów sprężonych
• Typy dźwigarów: I, IV i IT kiedy który wybrać
• Montaż dźwigarów dachowych krok po kroku
• Dźwigar sprężony vs stalowy vs żelbetowy porównanie
• Koszt i ROI inwestycji
• Case studies realizacje w Polsce
• Checklista inwestora przed zamówieniem
• Proces produkcji w zakładzie prefabrykacji
• Transport prefabrykatów na budowę
• Najczęstsze błędy projektowe i montażowe
• Certyfikaty, normy i odpowiedzialność producenta
• Kiedy NIE stosować dźwigarów sprężonych
• Pergam kalulator liczby dźwigarów
• Najczęstsze pytania inwestorów
• Dane, normy i źródła

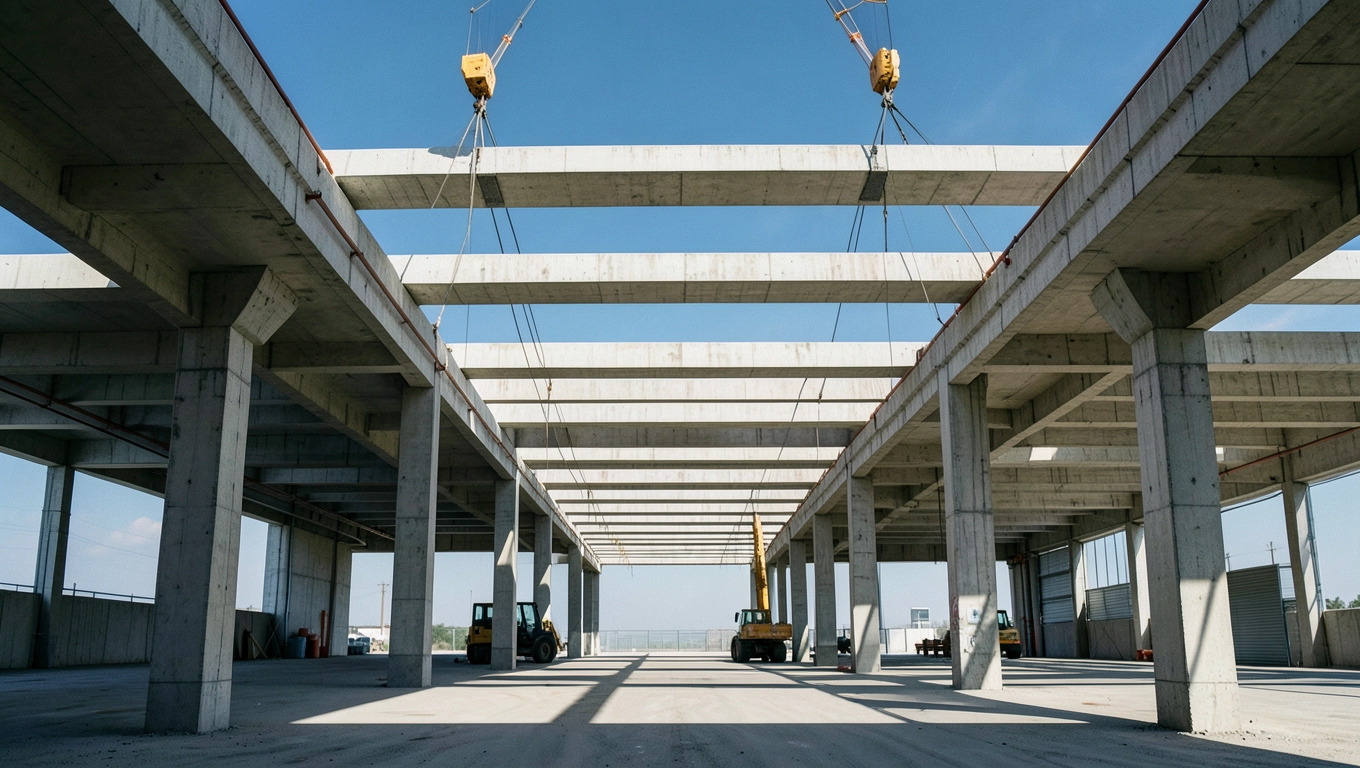

Czym jest dźwigar dachowy prefabrykowany

Dźwigar dachowy prefabrykowany to liniowy element nośny wykonywany z betonu klasy C50/60 lub wyższej, w którym cięgna ze stali o wytrzymałości 1860 MPa zostały wstępnie naciągnięte przed lub po związaniu mieszanki. Sprężenie przeciwdziała rozciąganiu betonu w strefie dolnej, dzięki czemu przekrój pracuje niemal wyłącznie na ściskanie. W praktyce oznacza to możliwość pokonywania rozpiętości trzykrotnie większych niż przy klasycznym zbrojeniu.

Element opiera się na słupach lub podciągach jako belka swobodnie podparta, jednocześnie stężając konstrukcję w kierunku podłużnym. Przejmuje obciążenia z pokrycia dachowego, śniegu, wiatru oraz instalacji suwnic czy fotowoltaiki. Standardowa masa własna waha się od 80 do 180 kg/m² rzutu, co pozwala ograniczyć wymiary fundamentów w stosunku do rozwiązań stalowych o analogicznej nośności.

Dlaczego sprężenie wygrywa ze zwykłym zbrojeniem

Stal zbrojeniowa reaguje na obciążenia dopiero po ich wystąpieniu beton w strefie rozciąganej mikropęka, a konstrukcja ugina się kilka centymetrów. Sprężenie działa odwrotnie: wprowadza wstępne ściskanie jeszcze przed obciążeniem użytkowym, więc pierwsze milimetry odkształcenia pojawiają się znacznie później. Dla inwestora oznacza to nie tylko większą rozpiętość, ale też mniejsze ugięcia widoczne na sufitach i ścianach działowych.

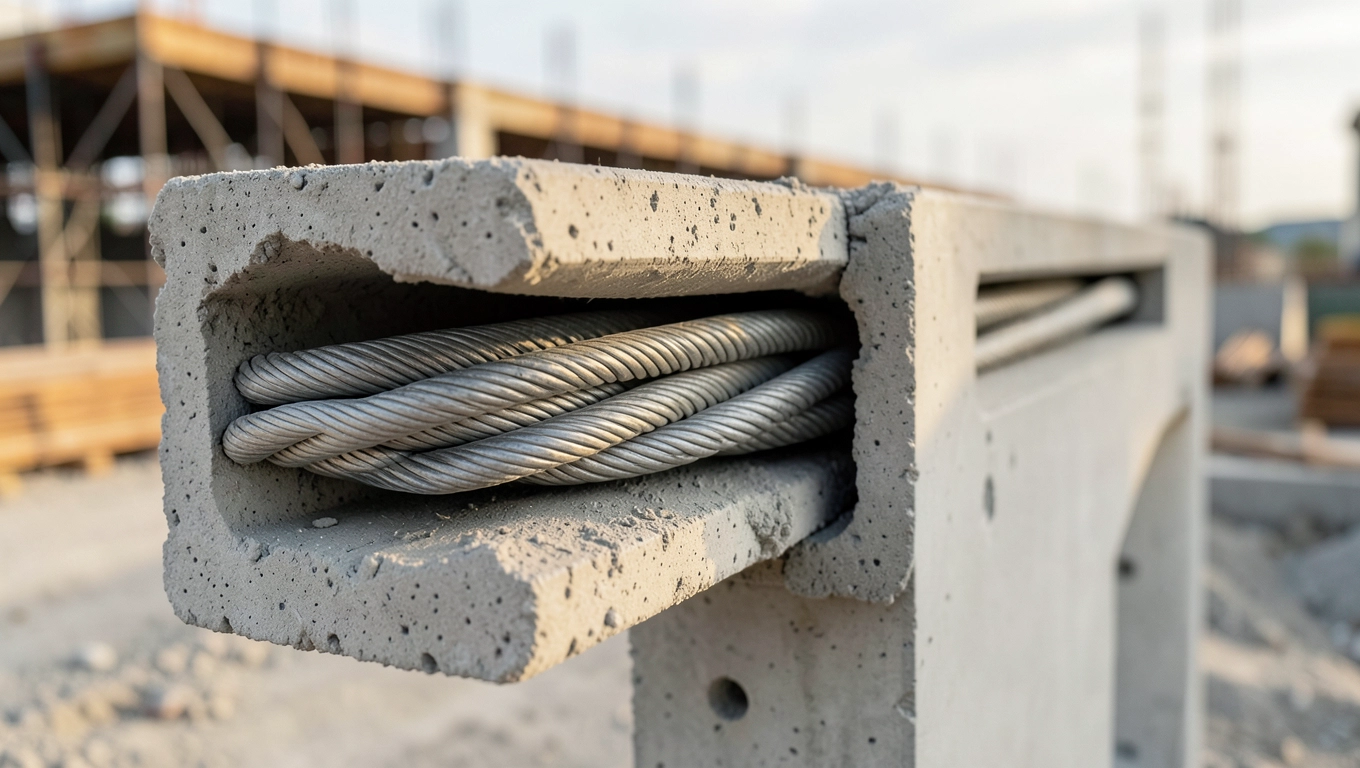

Parametry techniczne dźwigarów sprężonych

Dobór właściwego dźwigara wymaga znajomości parametrów, które producent podaje w karcie technicznej zgodnej z normą PN-EN 13225. Różnice między ofertami poszczególnych wytwórców dotyczą głównie średnicy splotów, dopuszczalnej krzywizny i zakresu wykończenia powierzchni.

Kiedy parametry wymagają rozszerzenia

Obiekty z suwnicami o udźwigu powyżej 10 ton wymagają klasy betonu C55/67 i zwiększonej otuliny cieszącej. Hale w strefach wiatrowych I i II (zgodnie z PN-EN 1991-1-4) potrzebują dodatkowych stężeń w pasie górnym. Środowisko agresywne chemicznie myjnie, sortownie, zakłady spożywcze wymusza klasę ekspozycji XC3/XD3 oraz impregnację powierzchniową.

Typy dźwigarów: I, IV i IT kiedy który wybrać

Trzy podstawowe geometrie dźwigarów odpowiadają typowym układom dachów. Wybór wynika nie z preferencji architekta, lecz z fizyki odprowadzania wody i ekonomiki deskowania.

Dźwigar typu I pasy równoległe

Stały przekrój dwuteowy o wysokości 800-1800 mm, z pasami usytuowanymi równolegle. Sprawdza się przy dachach płaskich z odwodnieniem wewnętrznym oraz w obiektach z instalacjami podwieszanymi do pasa dolnego. Nie stosuje się go, gdy wymagany jest spadek powyżej 2% woda stoi w zagłębieniach i obciąża konstrukcję punktowo.

Dźwigar typu IV dwuspadowy

Przekrój o zmiennej wysokości, nachylony pod kątem od 0° do 6° w obu kierunkach od kalenicy. Domyślne rozwiązanie dla hal z odwodnieniem grawitacyjnym do rynien zewnętrznych. Pas dolny zachowuje prostą krawędź, co ułatwia prowadzenie kanałów wentylacyjnych. Ograniczeniem jest wysokość zabudowy w kalenicy przy rozpiętości 36 m sięga ona 3,2 m.

Dźwigar typu IT jednospadowy

Zmienna wysokość od 600 mm przy podporze do 1800 mm w środku, ale z jednokierunkowym spadkiem. Stosowany przy dobudówkach do istniejących budynków oraz wszędzie tam, gdzie woda musi odpływać w jedną stronę. Wymaga precyzyjnego ustawienia strzałki montażowej, bo niewielki błąd kąta skutkuje zastojami wody.

Opcje dodatkowe

Środnik może zostać wykonany z otworami okrągłymi o średnicy 150-400 mm do prowadzenia kanałów HVAC bez konieczności obróbek po montażu. Zakończenie w formie bloku lub skróconego dwuteownika pozwala na sztywne połączenie ze słupem żelbetowym lub stalowym. Trzy powierzchnie wykończone z formy stalowej dają gładkość klasy 2 według PN-EN 13670, co obniża koszt malowania lub tynkowania.

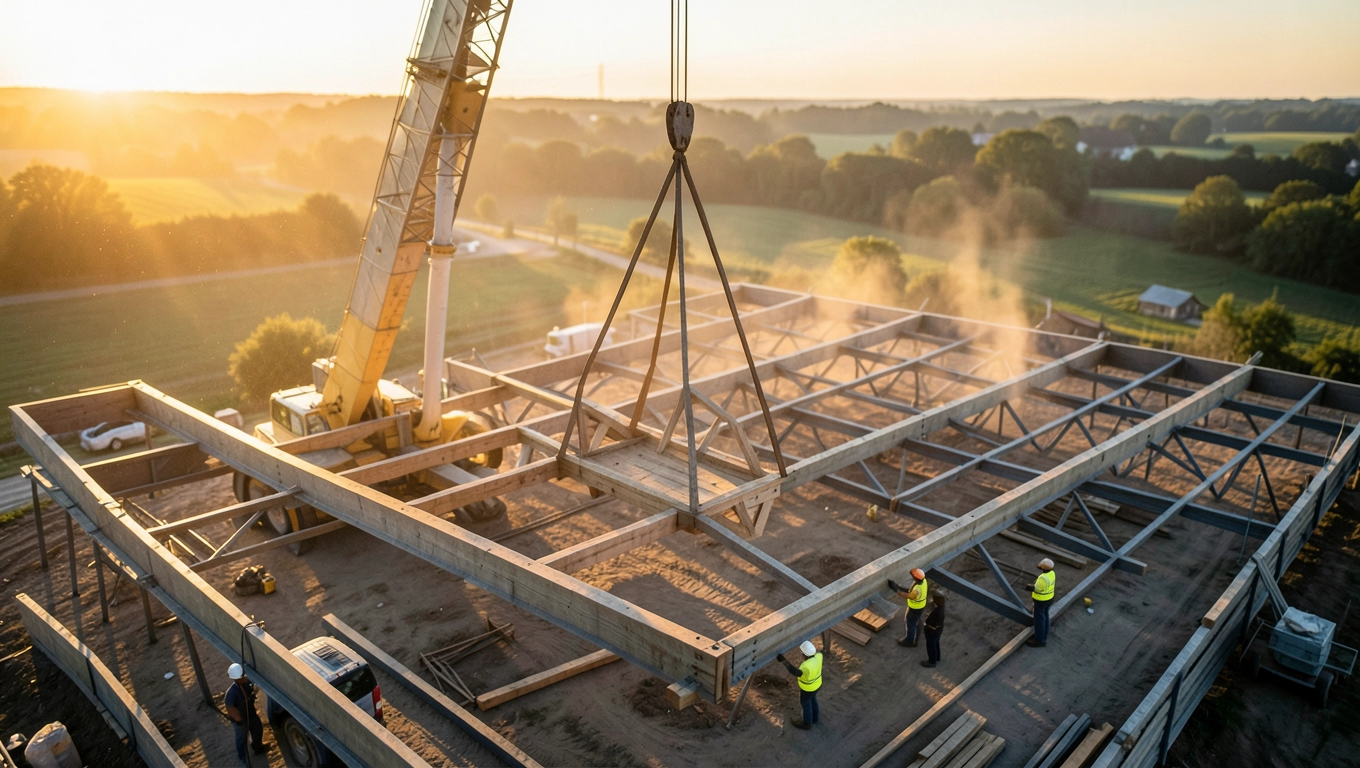

Montaż dźwigarów dachowych krok po kroku

Montaż prefabrykatu przebiega sprawnie, jeśli logistyka i geometria zostały dopięte na etapie projektu. Przeciętna ekipa składa się z trzech montażystów, dwóch sygnalistów i operatora żurawia o udźwigu dostosowanym do masy elementu.

Etap 1 wyznaczenie położenia

Geodeta nanosi osie na słupy z dokładnością ±5 mm. Tolerancja jest kluczowa, bo dźwigar pracuje na długości kilkudziesięciu metrów i każdy milimetr błędu akumuluje się w ugięciu pasa dolnego. Oznaczenia wykonuje się farbą odporną na UV.

Etap 2 przygotowanie złącza

Na słupie osadza się blachę podstawy lub markę stalową z gwintowanymi kotwami. Sprawdza się pionowość kotew, czystość gwintów i obecność podkładek regulacyjnych. Brudny gwint to najczęstsza przyczyna późniejszych pęknięć w strefie podparcia.

Etap 3 podwieszenie do haka

Dźwigar chwyta się za dwa punkty zaczepowe rozmieszczone w 1/5 i 4/5 rozpiętości, co rozkłada naprężenia symetrycznie. Uprząż tekstylna o nośności 5 ton z amortyzatorem zapobiega gwałtownym szarpnięciom przy ruszaniu żurawia.

Etap 4 montaż właściwy

Element opuszcza się na podpory z prędkością nie większą niż 0,5 m/s. Po osadzeniu sprawdza się poziom pasa dolnego niwelatorem i dokręca nakrętki kotew momentem 300 Nm. Trzy powierzchnie kontaktu słup, blacha, podkładka muszą przylegać szczelnie.

Etap 5 stabilizacja i wykończenie

Po ustawieniu pierwszych trzech dźwigarów zakłada się stężenia montażowe i łączy pasy górne ściągami. Rozpiętości powyżej 30 m wymagają lin kierunkowych z juty konopnej, stabilizujących element przy podmuchach bocznych. Złącza zalewa się zaprawą bezskurczową klasy R4 po uzyskaniu przez beton podpory wytrzymałości 20 MPa.

Dźwigar sprężony vs stalowy vs żelbetowy porównanie

Trzy technologie sprawdzają się w różnych warunkach. Tabela poniżej zestawia kluczowe parametry wraz z przybliżonymi kosztami materiałowo-montażowymi w przeliczeniu na metr kwadratowy rzutu dachu (dane szacunkowe 2024-2025, średnia dla Polski).

Kiedy wybrać poszczególne rozwiązania

Dźwigar sprężony wygrywa, gdy inwestor potrzebuje rozpiętości 18-40 m, krótkiego cyklu budowlanego i minimalnej konserwacji. To domyślny wybór w centrach logistycznych, sortowniach, halach produkcyjnych i obiektach sportowych.

Konstrukcja stalowa ma sens przy rozpiętościach powyżej 40 m, dachach lekkich z blachy trapezowej oraz tam, gdzie dopuszczalne jest ryzyko pożarowe klasy R0 z zabezpieczeniami natryskowymi. Sprawdza się w obiektach tymczasowych i rozbieralnych.

Beton monolityczny pozostaje opcją dla nieregularnych kształtów, gdy prefabrykacja utrudnia transport lub gdy harmonogram pozwala na kilkutygodniowe dojrzewanie na budowie. Bywa też wyborem w budynkach o architekturze indywidualnej, gdzie liczy się jednorodność faktury.

Koszt i ROI inwestycji

Cena dźwigara sprężonego waha się od 420 do 680 zł za metr bieżący przy typowej wysokości 1200 mm i rozpiętości 30 m. W przeliczeniu na 1 m² rzutu dachu daje to 180-280 zł w wariancie kompletnym (materiał, transport, montaż, zalewki).

Rzeczywisty koszt eksploatacji przez 30 lat różni się jednak znacząco. Stalowy dach wymaga malowania co 7-10 lat (średnio 25-40 zł/m² za cykl) oraz okresowej wymiany okładzin ogniowych. Beton sprężony nie wymaga żadnych zabiegów poza przeglądem złączy co 5 lat (koszt 2-3 zł/m²). Skumulowana oszczędność przez 30 lat sięga 180-250 zł/m² na korzyść prefabrykatu.

Zwrot z inwestycji przyspiesza skrócony czas budowy. Hala 5000 m² zamknięta w dachu w ciągu 10 dni zamiast 25 to 15 dni wcześniejszego rozpoczęcia najmu. Przy czynszu 3,50 zł/m²/miesiąc daje to dodatkowe 260 000 zł przychodu w pierwszym roku.

Case studies realizacje w Polsce

Pięć inwestycji z ostatnich lat pokazuje skalę zastosowań dźwigarów sprężonych w polskim budownictwie kubaturowym.

Centrum dystrybucyjne Zelgoszcz

Hala magazynowa o powierzchni 28 000 m² i rozpiętości dźwigarów 36 m. Montaż 72 elementów trwał 9 dni roboczych. Zastosowano dźwigary typu IV z otworami w środniku na kanały wentylacji mechanicznej.

Fabryka NORD w Nowej Soli

Zakład produkcji napędów o powierzchni 14 500 m². Rozpiętość 30 m, dźwigary typu I zwiększyły powierzchnię użytkową o 8% w stosunku do pierwotnego projektu ze słupami pośrednimi. Suwnice o udźwigu 12,5 t pracują bez ograniczeń dzięki brakowi podparć w środku.

Centrum logistyczne Merida w Tyniecu Małym

Sortownia z automatycznymi przenośnikami podwieszonymi do pasa dolnego dźwigarów. Rozpiętość 33 m, klasa ekspozycji XD2 ze względu na chemiczne środki czyszczące. Producent dostarczył elementy z otworami na przepusty kablowe już na etapie prefabrykacji.

Magazyn Hillwood w Sokołowie

Hala cross-dock o powierzchni 22 000 m². Dźwigary typu IT o spadku 3% w kierunku doków załadunkowych. Dach wykończony membraną PVC na blasze trapezowej o masie 18 kg/m². Montaż zakończono w 11 dni, czyli o 4 dni szybciej niż zakładał harmonogram.

Fabryka Mondelez w Skarbimierzu

Hala produkcyjna z ciągami technologicznymi wymagającymi stref pożarowych REI 120. Zastosowano dźwigary z dodatkową otuliną 45 mm i domieszką polipropylenową, co podniosło odporność ogniową do 180 minut bez zwiększenia przekroju.

Checklista inwestora przed zamówieniem

Dziesięć punktów, które pozwalają uniknąć kosztownych przeróbek na budowie.

• Rozpiętość w świetle słupów zmierzona, a nie odczytana z rysunku koncepcyjnego.
• Obciążenia użytkowe śnieg, wiatr, instalacje podwieszane, panele fotowoltaiczne.
• Klasa odporności ogniowej zgodna ze scenariuszem pożarowym zatwierdzonym przez rzeczoznawcę.
• Środowisko korozyjne klasa ekspozycji XC, XD, XS według PN-EN 206.
• Dostęp transportowy promień skrętu naczepy, nośność mostów, ograniczenia wysokości.
• Harmonogram żurawi udźwig i wysokość podnoszenia większa niż masa i wymiary elementu.
• Projekt złączy zatwierdzony przez konstruktora przed produkcją prefabrykatu.
• Tolerancje montażowe zgodne z PN-EN 13670 (±10 mm na osi).
• Certyfikaty zakładu zakładowa kontrola produkcji wg PN-EN 13225.
• Warunki gwarancji okres, zakres, wyłączenia dotyczące uszkodzeń mechanicznych.

Proces produkcji w zakładzie prefabrykacji

Dźwigary powstają w halach produkcyjnych o kontrolowanej temperaturze, na torach napinania o długości od 60 do 120 m. Produkcja przebiega dwiema metodami, zależnie od wymagań projektu i dostępności form.

Metoda z naciągiem wstępnym

Cięgna naciąga się przed ułożeniem betonu w szalunku. Beton zastyga wokół naciągniętej stali, a po osiągnięciu 70% wytrzymałości projektowej następuje zwolnienie siłowników. Naprężenie przenosi się na beton przez przyczepność. Metoda daje najwyższą powtarzalność i niższy koszt przy dużych seriach.

Metoda z naciągiem docelowym

Stal prowadzi się w kanałach (osłonkach) i betonuje bez naciągu. Po stwardnieniu betonu przeprowadza się naciąg kablem prowadzonym przez kanały, a przestrzeń wokół wypełnia zaczynem cementowym. Metoda umożliwia wykonanie elementów zakrzywionych w planie, dźwigarów z otworami oraz elementów o niestandardowej geometrii.

Szalowanie i betonowanie

Formy stalowe wyłożone są laminatem polietylenowym, co zapewnia gładkość powierzchni klasy 2. Beton układa się wibratorami wgłębnymi i zewnętrznymi, a dojrzewanie przyspiesza parą wodną w temperaturze 40-50°C. Rozformowanie następuje po 12-18 godzinach, a sezonowanie końcowe trwa kolejne 3 dni.

Transport prefabrykatów na budowę

Dźwigary o długości powyżej 18 m wymagają naczep z regulowaną długością platformy, tzw. rozciągów z osiami skrętnymi. Standardowa naczepa niskopodwoziowa obsługuje elementy do 25 m przy masie 28 ton. Powyżej tej długości konieczne są zestawy z dwoma wózkami jezdnymi i pilotem pilotującym.

Transport ponadgabarytny wymaga zezwolenia wydawanego przez zarządcę drogi, z wyprzedzeniem 14-30 dni dla dróg krajowych i 7 dni dla dróg wojewódzkich. Trasa uwzględnia promienie skrętu, nośność mostów i wiaduktów oraz ograniczenia wysokościowe. Pilotowanie odbywa się w godzinach nocnych, gdy natężenie ruchu spada poniżej 200 pojazdów/godzinę.

Najczęstsze błędy projektowe i montażowe

Trzy kategorie usterek pojawiają się w ponad 80% realizacji, które wymagały poprawek gwarancyjnych.

Pierwszą jest niedoszacowanie obciążeń instalacyjnych. Projektanci przyjmują masę pokrycia dachu, lecz pomijają ciężar kanałów HVAC, tras kablowych i paneli fotowoltaicznych. Różnica 30-50 kg/m² przekłada się na dodatkowe 7-12% obciążenia charakterystycznego.

Drugą jest zbyt mała otulina na kotwach sprężających. W środowisku wilgotnym otulina 30 mm przestaje spełniać wymaganie PN-EN 1992-1-1 po 15 latach. Konsekwencją jest korozja cięgien i utrata siły sprężającej, co skutkuje rysami i ugięciami.

Trzecią kategorię stanowi montaż bez lin kierunkowych przy rozpiętości powyżej 30 m. Podmuch wiatru bocznego 10 m/s generuje siłę 3-5 kN na element, co wystarcza do wyboczenia pasa górnego przed ostatecznym stężeniem.

Certyfikaty, normy i odpowiedzialność producenta

Prefabrykaty nośne objęte są obowiązkiem znakowania znakiem CE lub BNW (budowlane wyroby niezharmonizowane). Producent posiada certyfikat zakładowej kontroli produkcji wydany przez jednostkę notyfikowaną, np. Instytut Techniki Budowlanej. Dokumentacja każdej partii zawiera deklarację właściwości użytkowych, wyniki badań betonu i stali oraz protokoły naciągu.

Projektowanie opiera się na Eurokodzie 2 (PN-EN 1992-1-1) w zakresie stanów granicznych nośności i użytkowalności. Producent dostarcza elementy zgodne z dokumentacją warsztatową zatwierdzoną przez konstruktora obiektu. Zmiana geometrii, zbrojenia lub tras sprężenia wymaga ponownej akceptacji projektanta.

Kiedy NIE stosować dźwigarów sprężonych

Technologia prefabrykowana ma ograniczenia, które trzeba uwzględnić na etapie koncepcji.

Nie sprawdza się przy rozpiętościach poniżej 9 m, gdzie prostsze i tańsze są belki żelbetowe monolityczne. Koszt jednostkowy prefabrykatu rozkłada się na mniejszą liczbę metrów kwadratowych, co podnosi cenę za m².

Obiekty o nieregularnym rzucie, z wieloma otworami i wykuszami, wymagają indywidualnych szalunków, co eliminuje korzyść seryjnej produkcji. W takich przypadkach hybryda stalowo-żelbetowa bywa ekonomiczniejsza.

Budynki w strefach sejsmicznych 3 i wyższych wymagają rozwiązań o wyższej ciągliwości. Połączenia prefabrykat-słup mogą nie zapewnić wymaganej dyssypacji energii. W takich lokalizacjach konstrukcja monolityczna lub stalowa z autostężeniem pozostaje bezpieczniejszym wyborem.

Pergam kalulator liczby dźwigarów

Najczęstsze pytania inwestorów

Jak długo trwa produkcja jednego dźwigara? Od 3 do 7 dni roboczych, w zależności od długości i liczby cięgien. Seria 40 elementów na halę 10 000 m² powstaje w ciągu 4-6 tygodni.

Czy można zmienić rozstaw po produkcji? Nie. Rozstaw wynika z obciążeń i geometrii pasa górnego, dlatego zmiana wymagałaby nowego projektu i ponownej produkcji.

Jaki jest okres gwarancji? Standardowo 5 lat na właściwości użytkowe i 10 lat na trwałość konstrukcji. Niektórzy producenci oferują rozszerzenie do 25 lat przy montażu pod ich nadzorem.

Czy dźwigary można łączyć ze ścianami murowanymi? Tak, przez wieniec żelbetowy lub kotwy stalowe osadzane w trakcie prefabrykacji. Połączenie musi przenieść siły poziome z wiatru.

Dane, normy i źródła

• PN-EN 13225:2013 Elementy prefabrykowane z betonu sprężonego. Dźwigary dachowe.
• PN-EN 1992-1-1 (Eurokod 2) Projektowanie konstrukcji z betonu.
• PN-EN 1991-1-4 (Eurokod 1) Oddziaływania na konstrukcje. Obciążenie wiatrem.
• PN-EN 13670 Wykonywanie konstrukcji betonowych.
• PN-EN 206 Beton. Wymagania, właściwości, produkcja i zgodność.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
• Instytut Techniki Budowlanej Katalogi aprobat technicznych prefabrykatów.
• Polski Związek Pracodawców Budownictwa raporty kosztowe 2024.
