Folia fundamentowa pozioma, jak kłaść krok po kroku

W skrócie: Folię fundamentową poziomą układa się na związanym i oczyszczonym z mleczka cementowego betonie ławy, przed murowaniem. Pasy łączy się z zakładem min. 10 cm (20 cm przy wysokiej wodzie gruntowej) i uszczelnia taśmą systemową, zgodnie z PN-EN 13967.

• Pozioma folia fundamentowa: montaż pasów, zakładki i mocowanie
• Dobór folii poziomej do warunków gruntowych i cena za m²
• Jak kłaść folię fundamentową poziomą - krok po kroku

Woda gruntowa odpowiada za ponad 60% uszkodzeń budynków w Polsce - zawilgocone ławy, odparzona izolacja, grzyb w piwnicy po pierwszej zimie. Jeśli szukasz konkretnej instrukcji, jak prawidłowo położyć folię fundamentową poziomą między ławą a murem, odpowiedź jest krótka: czyste podłoże, pasy z zakładem minimum 10 cm, mocowanie poza strefą roboczą i uszczelnienie taśmą systemową. Reszta tego tekstu to technika, proporcje i norma PN-EN 13967, dzięki której unikniesz kosztownych poprawek za trzy lata.

Pozioma folia fundamentowa: montaż pasów, zakładki i mocowanie

Pozioma folia fundamentowa to warstwa oddzielająca ławę betonową od muru. Jej zadanie polega na przerwaniu podciągania kapilarnego - wody, która wędruje w górę mikroskopijnymi kanalikami w betonie i zaprawie. Bez niej wilgoć wchodzi w ścianę jak w knot, a po dwóch sezonach grzewczych kończy się to odparzoną izolacją i wykwitami na parterze.

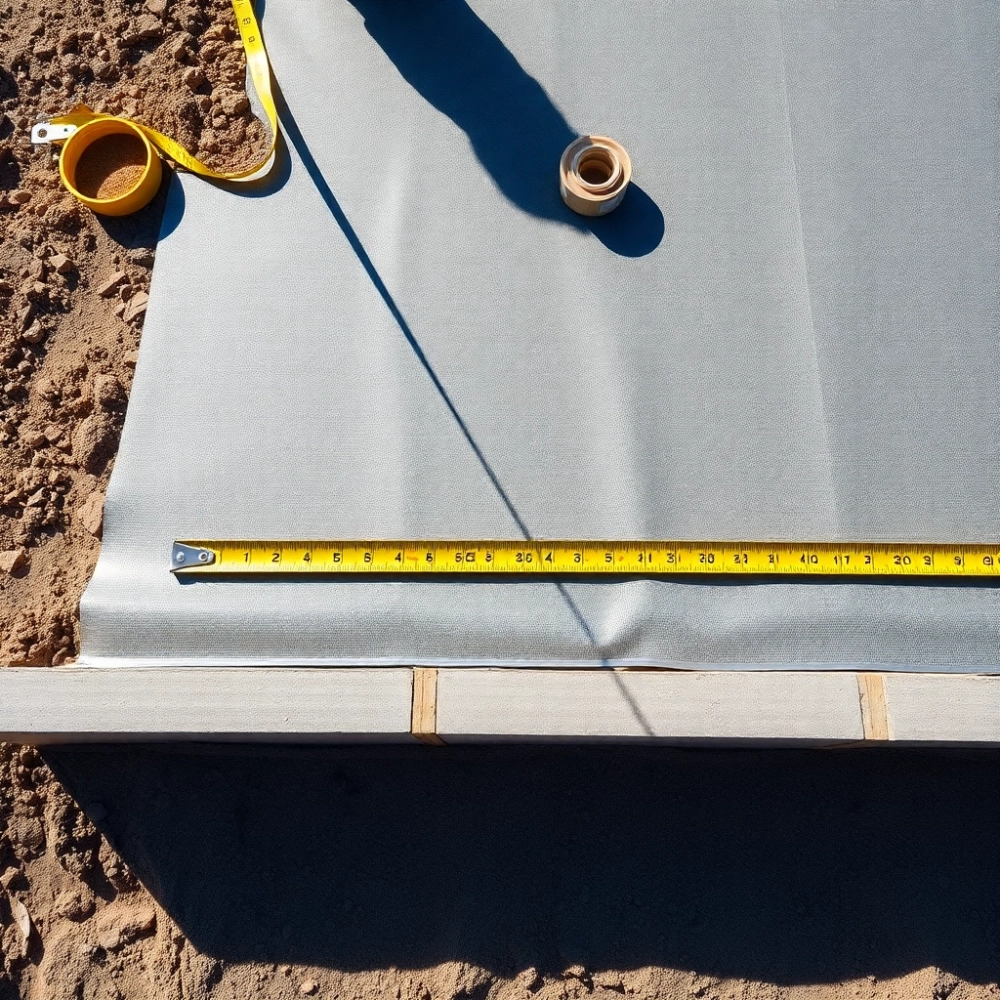

Folię poziomą układa się na związanym betonie ławy, przed murowaniem. Najpierw oczyść powierzchnię z mleczka cementowego - mokra, gładka warstwa słabo trzyma membranę. Zmurszały pył zeszlifuj tarczą diamentową albo zmyj wodą pod ciśnieniem i pozostaw do wyschnięcia. Mokre podłoże to najczęstsza przyczyna późniejszego odspajania się pasów.

Szerokość pasa musi odpowiadać szerokości ławy powiększonej o 5-8 cm z każdej strony. Tak zwisające końce chronią narożniki i ułatwiają połączenie z folią pionową ściany. Samo rozwijanie rolki wymaga drugiej pary rąk - folia o grubości 0,6 mm i szerokości 1 m waży około 1,2 kg na metr bieżący, a przy wietrze robi się żaglowa. Rozpoczynaj od narożnika, żeby uniknąć niepotrzebnych cięć na środku ściany.

Zakładki między sąsiednimi pasami wynoszą 10-15 cm w suchym gruncie i 20 cm przy wysokim poziomie wody gruntowej. Klejone taśmą butylową albo zgrzewane gorącym powietrzem - łączenie „na sucho" nie spełnia normy. Na każdych 10 m bieżących izolacji przygotuj 1,1 m² membrany na zakładki. Wartość 1,15 przyjmij dla murów łamanych i narożników.

Mocowanie odbywa się na dwa sposoby. W lekkich warunkach gruntowych folię po prostu dociążasz pierwszą warstwą bloczków - ciężar 140-180 kg/mb wystarczy, żeby membrana nie przesunęła się przy murowaniu. Przy wysokiej wodzie gruntowej stosuje się listwy startowe z tworzywa przykręcane do ławy kołkami rozporowymi 6×40 mm co 30 cm. Kołki wchodzą przez folię, ale uszczelnione talerzykiem butylowym nie tworzą punktu przesiąkania.

Styk folii poziomej z pionową wymaga szczególnej uwagi. Pas poziomy musi zachodzić na pas pionowy ściany minimum 15 cm, a ich łączenie wykonuje się taśmą systemową tej samej rodziny produktów. Mieszanie membran różnych producentów bez testu kompatybilności to proszenie się o rozszczelnienie - różne plastyfikatory nie zawsze tworzą trwałe wiązanie.

Kiedy nie stosować folii poziomej samej

Sama folia pozioma nie wystarczy przy agresji chemicznej wody gruntowej (siarczany, chlorki) - wtedy pod ławą kładzie się dodatkowo membranę bitumiczną modyfikowaną SBS. W strefie wody agresywnej samo PE-HD bez ochrony bitumicznej przepuszcza jony po kilku latach. Norma PN-EN 13967 definiuje klasy odporności chemicznej - klasa A to membrany z gumy butylowej, klasa C to standardowe PE-HD.

Najczęstsze błędy przy układaniu folii poziomej na ławach

Błąd pierwszy: pomijanie mleczka cementowego. Na świeżej ławie folia trzyma się pozornie dobrze, ale po zimie mleczko odspaja się razem z membraną. Błąd drugi: zakładki 5 cm. Taka zakładka wystarcza przy folii kubełkowej ściennej - na ławie, gdzie ciśnienie wody działa od dołu, potrzeba minimum 10 cm. Błąd trzeci: prowizoryczne mocowanie taśmą malarską zamiast butylowej. Zwykła taśma papierowa traci klejność po tygodniu w wilgoci.

Czwarty, bardzo częsty błąd: brak ochrony przed przebiciem. Folia o grubości 0,2-0,3 mm (najtańsza) przebija się przy zwykłym stawaniu bloczka. Murując, ekipa staje bezpośrednio na membranie - dlatego ekonomiści budowlani sięgają po folie 0,5-0,6 mm. Piąty: brak listew w narożnikach. Folia zagięta bez listwy pod ostrym kątem pęka po zasypaniu wykopu.

Uwaga: folia pozioma ułożona na mokrym tynku wewnętrznym (remont starego budynku) traci przyczepność w ciągu kilku miesięcy. Najpierw tynk musi schnąć minimum 4 tygodnie na każdy centymetr grubości, a potem powierzchnię gruntujesz żywicą penetrującą.

Dobór folii poziomej do warunków gruntowych i cena za m²

Warunki gruntowe decydują o typie folii. Glina nieprzepuszczalna zatrzymuje wodę przy ławie, więc membrana musi wytrzymać stałe zanurzenie. Piasek przepuszcza wodę szybko, ale poziom wody gruntowej może sięgać 1-2 m poniżej poziomu terenu. Grunt mieszany z domieszką iłu zachowuje się nieprzewidywalnie - po intensywnych opadach przez tygodnie stoi woda w wykopie.

PVC jest sztywniejsze od PE i lepiej znosi promieniowanie UV podczas składowania na budowie. Ma jednak wyższą emisję plastyfikatorów, więc w budynkach z rekuperacją i naturalną wentylacją sprawdza się mniej niż PE-HD. Na działkach rekreacyjnych bez stałego zamieszkania PVC jest bezkonkurencyjne - wytrzymuje wieloletnie przerwy w eksploatacji bez utraty parametrów.

Folie kubełkowe (wytłaczane) w układzie poziomym stosuje się rzadziej niż płaskie. Ich zadaniem jest drenaż i ochrona mechaniczna folii właściwej, a na ławie nie ma potrzeby tworzenia pustki powietrznej. Ułożenie kubełków kubełkami do góry na ławie mija się z celem - woda kapilarna nie spływa po wytłoczeniach. Wyjątkiem są sytuacje, gdy na ławie ma powstać szczelina dylatacyjna - wtedy kubełki działają jak forma tracona.

Folia pozioma pod płytę fundamentową

Pod płytą fundamentową rolę izolacji poziomej przejmuje membrana układana bezpośrednio na chudym betonie lub zagęszczonym piasku. Tutaj stosuje się grubsze folie - 0,8-1,2 mm z zakładkami zgrzewanymi. Pod płytę nie wchodzi się w butach - membrana stanowi warstwę poślizgową między betonem a płytą, więc drobne przebicia nie powodują przesiąkania, ale membrany cieńsze niż 0,6 mm rozrywają się pod ciężarem zbrojenia.

Renowacja starego fundamentu

W istniejącym budynku bez izolacji poziomej najczystszym rozwiązaniem jest podcinanie muru i włożenie blachy polietylenowej. Od strony wewnętrznej sprawdza się iniekcja krzemianowa - wiercisz otwory co 10-12 cm w dwóch rzędach i tłoczysz żywicę, która tworzy barierę w spoinach. Skuteczność zależy od stanu zaprawy - krucha zaprawa wapienna wymaga powtórki po roku. Iniekcja kosztuje 180-260 PLN/mb ściany i nie wymaga odkopywania fundamentu.

Od zewnątrz w starym budynku izolację poziomą wykonuje się razem z pionową. Najpierw odkopywujesz fundament do ławy, suszysz ścianę (opalamy dmuchawą do 40°C przez kilka dni), a potem układasz folię kubełkową mechanicznie mocowaną kołkami przez talerzyki uszczelniające. Połączenie z hipotetyczną folią poziomą w ławie wymaga sfrezowania bruzdy i wklejenia pasa - to praca dla ekipy z doświadczeniem w renowacjach.

Akcesoria montażowe

System montażowy folii fundamentowej to nie tylko sama membrana. Kołki rozporowe 6×40 mm z talerzykiem uszczelniającym - 0,45-0,80 PLN/sztukę. Taśma butylowa szerokości 50 mm do łączenia zakładek - 6-12 PLN/mb. Listwa wykończeniowa krawędzi górnej (zamyka folię przed wodą spływającą po ścianie) - 8-18 PLN/mb. Klej systemowy do trudnych podłoży (beton zatarty na gładko) - 35-55 PLN/opakowanie 5 kg, wydajność około 2-3 m²/kg.

Checklista „Co kupić na budowę":
- folia PE-HD 0,6 mm lub PVC 1,0 mm - w zależności od gruntu
- taśma butylowa - 1 mb na każde 10 m² izolacji
- kołki z talerzykiem - 3 szt/mb listwy
- listwa wykończeniowa - 1 mb na każdy metr obwodu
- nóż z wymiennymi ostrzami - cięcie tępi zwykłe noże
- wałek dociskowy do taśmy - bez niego zakładka się odspoi w narożnikach

Jak kłaść folię fundamentową poziomą - krok po kroku

Krok 1: po związaniu ławy (minimum 7 dni od betonowania, optymalnie 28 dni) oczyść powierzchnię. Zmurszały beton zetrzyj tarczą, mleczko zmyj wodą pod ciśnieniem. Po mokrym czyszczeniu odczekaj 48 godzin.

Krok 2: rozwijaj folię pasami prostopadle do dłuższej krawędzi ławy, zaczynając od narożnika. Pierwszy pas wyrównaj z dokładnością do 1 cm - kolejne będą się do niego dosuwać.

Krok 3: zakładki między pasami wynoszą 10-15 cm. Sklej taśmą butylową wzdłuż całej długości zakładki, dociśnij wałkiem. W narożnikach wykonaj zakładkę podwójną (20 cm).

Krok 4: zamocuj folię - w suchym gruncie dociśnij pierwszą warstwą bloczków, w mokrym przykręć listwę startową co 30 cm. Kołki wchodzą przez folię, ale talerzyk uszczelnia otwór.

Krok 5: połącz folię poziomą z pionową ściany z zakładem 15 cm. Łączenie taśmą systemową tej samej rodziny produktów.

Krok 6: zabezpiecz górną krawędź folii listwą wykończeniową przed zalewaniem wodą opadową podczas dalszych prac murarskich.

W domach energooszczędnych z wentylacją mechaniczną wybieraj folie o niskiej emisji Lotnych Związków Organicznych. Producenci certyfikowani pod PN-EN 13967 zamieszczają klasę emisji na karcie technicznej - klasa A+ jest bezpieczna dla budynków pasywnych.

Wskazówka praktyczna: nie murować bezpośrednio na świeżo ułożonej folii - odczekaj 2 godziny na związanie kleju butylowego. Ciężar pierwszej warstwy bloczków rozkładaj równomiernie, najlepiej od narożnika, żeby nie przesunąć membrany.

Kontrola jakości po ułożeniu

Przed zasypaniem wykopu sprawdź szczelność zakładek podając sprężone powietrze lub wodę. Próba wodna polega na zatopieniu folii na 24 godziny w niecce - brak przesiąkania przez zakładki potwierdza poprawność. W praktyce ograniczasz się do oględzin i próby naciągnięcia taśmy - źle sklejona zakładka odchodzi przy próbie oderwania.

Zgodnie z PN-EN 13967 wytrzymałość złącza na ścinanie powinna wynosić minimum 80 N/50 mm. W warunkach poligonowych nie sprawdzisz tego miernikiem, ale poprawnie sklejona folia nie rozdziela się palcami - to wystarczający test weryfikacyjny. Zbyt łatwe odchodzenie taśmy oznacza zbyt niską temperaturę aplikacji (poniżej +5°C butyl traci plastyczność) albo zanieczyszczone podłoże.

Źródła i normy

PN-EN 13967 - folie z tworzyw sztucznych i gumy do izolacji przeciwwilgociowej.
PN-EN 13984 - folie paroizolacyjne.
ITB Instrukcja 407/2005 - hydroizolacje podziemnych części budynków.
FLL Guidelines for waterproofing - wytyczne niemieckie, stosowane w Polsce jako wzorzec.
Eurocode 7 (PN-EN 1997) - projektowanie geotechniczne, w tym warunki wodne.
Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.).
