Fundament do słupa oświetleniowego – jaki wybrać i jak zamontować?

Wybór odpowiedniego fundamentu pod latarnię to decyzja, która rzutuje na bezpieczeństwo, trwałość i koszty eksploatacji przez następne 30-50 lat. Zły dobór albo błąd montażowy oznacza przechył słupa po pierwszej zimie, korozję kotew albo konieczność kosztownej wymiany po kilku sezonach. Poniżej znajdziesz konkretne liczby, mechanizmy fizyczne i sprawdzoną procedurę, dzięki której fundament do słupa oświetleniowego przestanie być czarną skrzynką.

• Rodzaje fundamentów prefabrykat, wylewany czy kosz?
• Wymiary i dobór fundamentu do wysokości słupa
• Montaż fundamentu pod latarnię krok po kroku
• Najczęstsze błędy przy stawianiu fundamentu
• Normy i bezpieczeństwo
• Porównanie kosztów w cyklu życia
• FAQ odpowiedzi na najczęstsze pytania

Rodzaje fundamentów prefabrykat, wylewany czy kosz?

Rynek oferuje trzy zasadnicze rozwiązania i każde sprawdza się w innym scenariuszu. Prefabrykowane bloki betonowe to gotowe elementy z fabrycznie osadzonymi kotwami, dostarczane na budowę jako monolit. Fundament wylewany na miejscu to klasyczny słupek z betonu zbrojonego, formowany w deskowaniu bezpośrednio w wykopie. Kosz fundamentowy stanowi lekką ramkę montażową, w której beton zawiązuje się dopiero po ustawieniu w gruncie.

Prefabrykaty wygrywają tam, gdzie liczy się czas i powtarzalność. Beton dojrzewa w kontrolowanych warunkach, osiągając pełną wytrzymałość (C25/30 lub C30/37) jeszcze zanim bloczek trafi na plac budowy. Montaż trwa zwykle 20-40 minut, bo wystarczy wykop, podsypka i osadzenie bloczka. Wylewanka natomiast potrzebuje 7-14 dni wiązania przed obciążeniem, co w przypadku inwestycji liniowych mocno wydłuża harmonogram.

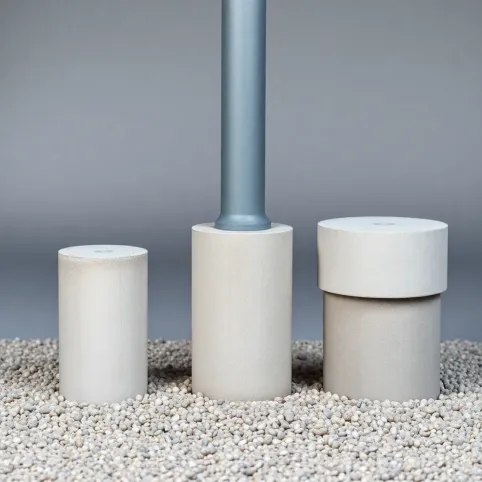

Prefabrykaty betonowe seria od Mini do Maxi

Najpopularniejsza rodzina bloczków obejmuje pięć podstawowych rozmiarów, różniących się masą, wysokością i przeznaczeniem. Model Mini waży około 9 kg i mieści słupy aluminiowe niskiego profilu do 3 m. Wersja Mała (ok. 25 kg) obsługuje konstrukcje do 4-5 m, Duża (ok. 40 kg) radzi sobie z masztami do 6 m, a Maxi (ok. 60 kg) przejmuje słupy 7-8 m. W ofercie producentów pojawia się też B-50, czyli blok o wymiarach i nośności dedykowanej konkretnym typoszeregowi słupów.

Bloczki mają wtopione kotwy gwintowe (najczęściej M16 lub M20) osadzone w rozstawie 200/200 mm lub 300/300 mm, zgodnym z płytą bazową słupa. Powtarzalność wymiarów ułatwia seryjny montaż, ale zmusza do ścisłego dopasowania typoszeregu słupa do typoszeregu fundamentu.

Fundament wylewany na miejscu

Sprawdza się wszędzie tam, gdzie projekt przewiduje niestandardowe obciążenie albo nietypowe warunki gruntowe. Beton zbrojony prętami ze stali żebrowanej (najczęściej ∅12 mm) osiąga wytrzymałość dopasowaną do indywidualnego obliczenia statycznego. Standardowy stosunek wody do cementu nie powinien przekraczać 0,5, a mieszanka winna być układana w warstwach i zagęszczana wibratorem wgłębnym, by wyeliminować pęcherzyki powietrza.

Wylewanka daje pełną swobodę kształtu i głębokości posadowienia, co ma znaczenie przy gruntach słabonośnych albo wysokim poziomie wody gruntowej. Minusem pozostaje czas ściąganie szalunków po 24-48 h i pełne wiązanie dopiero po 28 dniach.

Kosze fundamentowe pod słupy aluminiowe i kompozytowe

Kosz to stalowa klatka z prętów, dostarczana płaska, składana na budowie wokół słupa i zalewana betonem bezpośrednio w wykopie. Modele takie jak LUMINARE 200/200 czy 300/300 mają masę własną rzędu 5-8 kg, więc montaż odbywa się ręcznie, bez dźwigu. Rozwiązanie projektowane pod lekkie słupy aluminiowe i kompozytowe o masie do ok. 40 kg.

Kosze eliminują konieczność precyzyjnego pozycjonowania kotew gwintowych, bo słup wsuwa się w klatkę i centruje sam. Po zalaniu betonem C25/30 i związaniu konstrukcja pracuje jak klasyczny fundament monolityczny, a jej nośność dorównuje prefabrykatowi tej samej klasy.

Wymiary i dobór fundamentu do wysokości słupa

Producent słupa zwykle podaje w karcie katalogowej zalecany typ fundamentu wraz z dopuszczalnymi strefami wiatrowymi. Dobór polega na trzech krokach: ustaleniu wysokości słupa i masy oprawy, sprawdzeniu rozstawu kotew w podstawie słupa i zestawieniu obu wartości z typoszeregiem fundamentu. Pominięcie któregokolwiek z tych elementów kończy się koniecznością doróbki albo wymiany.

Kluczowe parametry techniczne

Wysokość fundamentu mieści się w przedziale od 18 cm (Mini) do 100 cm (wersja głęboko posadowiona), choć bloczki ETIBOX osiągają nawet 1000 mm przy zastosowaniach rozdzielczych. Średnica korpusu oscyluje między 160 a 300 mm, a w modelach kwadratowych wymiar boku wynosi 200-400 mm. Rozstaw kotew 200/200 mm jest standardem dla słupów o małej podstawie, 300/300 mm obsługuje maszty o większej płycie bazowej.

Masa robocza pozwala szybko ocenić sposób montażu. Bloczki do 40 kg daje się ustawić ręcznie przez dwóch pracowników, powyżej 50 kg wskazany jest mini-żuraw lub koparka. Masa wpływa też na stateczność w wykopie przed zasypaniem lżejszy bloczek wymaga klinowania i dokładniejszej obsypki.

Lista decyzyjna według wysokości słupa

• Słup do 3 m: fundament Mini, kotwy M16, wykop ok. 50×50×60 cm
• Słup 4-5 m: fundament Mały, kotwy M16 lub M20, wykop ok. 60×60×80 cm
• Słup 6 m: fundament Duży, kotwy M20, wykop 1-1,2 m głębokości
• Słup 7-8 m: fundament Maxi lub wylewany, kotwy M20-M24
• Słupy powyżej 8 m: projekt indywidualny, dokumentacja obliczeniowa wymagana

Wpływ gruntu i klimatu

Głębokość posadowienia zależy od strefy przemarzania gruntu, która w Polsce waha się od 0,8 m (zachód) do 1,4 m (północny wschód). Fundament musi sięgać poniżej tej granicy, bo wysadziny mrozowe potrafią wypchnąć nawet 60 kg bloczek o kilka centymetrów w ciągu jednej zimy. W gruntach piaszczystych o dobrej nośności wystarczy standardowa głębokość, natomiast gliny i iły wymagają głębszego posadowienia albo dodatkowego drenażu.

Wysoki poziom wody gruntowej zmusza do sięgnięcia po fundament wylewany z betonu wodoszczelnego (W8 lub W10) albo do zastosowania prefabrykatu z dodatkową powłoką bitumiczną. Zaniedbanie tego aspektu skraca żywotność kotew o połowę.

Montaż fundamentu pod latarnię krok po kroku

Procedura montażu prefabrykatu zajmuje mniej niż godzinę, o ile grunt nie kryje niespodzianek w postaci resztek budowlanych albo blisko położonych instalacji. Poniższy schemat obowiązuje dla większości bloczków z typoszeregu B-50 i pokrewnych.

Przygotowanie wykopu i podsypki

Wymiary wykopu powinny być większe od boku fundamentu o co najmniej 15 cm z każdej strony. Dno zagłębia się 5-10 cm poniżej projektowanego poziomu posadowienia, by zmieścić podsypkę z piasku lub pospółki (frakcja 0-4 mm). Warstwa ta rozkłada się równomiernie i ubija warstwami do uzyskania zagęszczenia Is ≥ 0,95. Prawidłowe ubicie sprawia, że bloczek nie osiada pod własnym ciężarem po zasypaniu.

W gruntach gliniastych dno wykopu warto przykryć geowłókniną separacyjną, by zapobiec mieszaniu się podsypki z rodzimym podłożem. Geowłóknina filtruje wodę, a zarazem zatrzymuje drobne frakcje gruntu.

Ustawienie i poziomowanie

Bloczek opuszcza się do wykopu pasami nośnymi lub ręcznie, w zależności od masy. Kluczowy moment to wypoziomowanie górnej płaszczyzny w dwóch prostopadłych kierunkach dopuszczalne odchylenie to 2 mm na metr. Niedokładne wypoziomowanie odbija się później na pionie słupa i przekłada na nierównomierne obciążenie kotew, a w skrajnych przypadkach prowadzi do pękania płyty bazowej.

Kotwy gwintowe wystają ponad bloczek zazwyczaj 80-100 mm, co odpowiada grubości płyty słupa i nakrętki. Po ustawieniu bloczka wskazane jest zabezpieczenie gwintów folią lub kapturkami, by beton obsypki ani warunki atmosferyczne nie pokryły ich rdzą przed ostatecznym montażem.

Obsypka i montaż słupa

Obsypkę wykonuje się warstwami po 20-30 cm, każdorazowo zagęszczając do tej samej wartości Is co podsypka. Zasypka z rodzimego gruntu dopuszcza się tylko wtedy, gdy jest sypka i pozbawiona frakcji organicznych; w przeciwnym razie stosuje się pospółkę. Ściany boczne bloczka warto zabezpieczyć folią PE, co ogranicza przyleganie gruntu i ułatwia ewentualny demontaż.

Montaż słupa możliwy jest już po 24 h od ustawienia prefabrykatu, a przy fundamentach wylewanych zwykle po 7 dniach (60% wytrzymałości) lub 28 dniach (pełna wytrzymałość). Nakrętki kotew dokręca się momentem zgodnym z kartą techniczną najczęściej 120-180 Nm dla M16 i 250-350 Nm dla M20. Klucz dynamometryczny to obowiązkowe narzędzie, bo dokręcenie „na oko" oznacza albo luzowanie się słupa, albo zerwanie śruby.

Uwaga na izolację kabla zasilającego przeprowadzony przez rurę ochronną PVC ∅50 mm wewnątrz fundamentu lub w wykopie obok, zawsze z zapasem 1-1,5 m wychodzącym ponad poziom gruntu. Brak zapasu wymusza ponowne kopanie przy najmniejszej usterce.

Najczęstsze błędy przy stawianiu fundamentu

Pięć poniższych potknięć odpowiada za zdecydowaną większość awarii latarni w pierwszych latach eksploatacji. Każde z nich wynika z pośpiechu albo pominięcia obliczeń, nie z braku materiałów.

1. Osadzenie bloczka powyżej strefy przemarzania

Najczęstsza przyczyna przechyłów. Grunt pęczniejący przy mrozie potrafi wypchnąć bloczek 5-10 cm do góry w ciągu jednego sezonu, a po rozmarzaniu nie wraca do pierwotnego położenia. Konsekwencja: trwałe odchylenie słupa od pionu, które nie da się skorygować bez wymiany fundamentu. Rozwiązanie to wykop minimum 10 cm poniżej granicy przemarzania dla danej strefy klimatycznej.

2. Dobranie prefabrykatu „na oko" do wysokości słupa

Zbyt lekki bloczek pod maszt 6 m kończy się wywróceniem latarni przy silnym wietrze. Zbyt ciężki pod niski słup aluminiowy to niepotrzebny koszt i komplikacja logistyczna. Producent słupa podaje w tabeli kompatybilności konkretny typ fundamentu ze strefą wiatrową warto z tej tabeli skorzystać, zamiast zgadywać.

3. Kotwy skorodowane przed montażem

Długi magazynowanie na otwartej przestrzeni, brak kapturków ochronnych na gwintach i bezpośredni kontakt z wilgotną obsypką to prosta droga do korozji, która po kilku latach osłabia przekrój śruby o 30% lub więcej. Ocynkowane ogniowo kotwy wytrzymują dziesięciolecia, ale tylko wtedy, gdy warstwa cynku nie zostanie uszkodzona przed zalaniem.

4. Zasypka z ziemi rodzimej bez zagęszczenia

Luźna zasypka osiada w ciągu kilku miesięcy, odsłaniając górną krawędź fundamentu i tworząc zagłębienie, w którym stoi woda. Zamrożona woda rozsadza grunt wokół słupa, a wiosną całość pracuje jak niestabilna podstawa. Zasypka warstwowa z zagęszczeniem Is ≥ 0,95 eliminuje ten problem.

5. Brak dokumentacji dla słupów powyżej 8 m

Prawidłowe projektowanie wysokich masztów wymaga obliczeń wg PN-EN 40 (norma dotycząca słupów oświetleniowych) oraz uwzględnienia strefy wiatrowej wg PN-EN 1991-1-4. Pominięcie dokumentacji to ryzyko odmowy odbioru przez nadzór budowlany i brak polisy ubezpieczeniowej w razie wypadku.

Prosta checklista przed zakupem: materiał słupa, wysokość, masa oprawy, rozstaw kotew w płycie bazowej, strefa wiatrowa, strefa przemarzania w lokalizacji montażu. Te sześć danych wystarczy, by dobrać konkretny typ fundamentu bez zgadywania.

Normy i bezpieczeństwo

Projektowanie fundamentów pod słupy oświetleniowe opiera się na dwóch filarach normatywnych. PN-EN 40 reguluje wymagania dla słupów aluminiowych, stalowych i kompozytowych razem z ich posadowieniem. PN-EN 1991-1-4 (Eurokod 1) definiuje obciążenie wiatrem w zależności od lokalizacji, wysokości nad poziomem gruntu i kategorii terenu. Bez uwzględnienia obu norm żaden projekt nie powinien trafić na budowę.

Słupy do 8 m można zwykle montować na podstawie gotowych katalogów producentów. Powyżej tej granicy wymagana jest indywidualna dokumentacja obliczeniowa uwzględniająca nośność gruntu (parametr dopuszczalny qd, wyrażany w kPa), moment obalający od wiatru i ciężar własny konstrukcji. Bez odbioru przez kierownika budowy inwestor naraża się na konsekwencje prawne i ubezpieczeniowe.

Klasa bezpieczeństwa fundamentu określana jest na podstawie tzw. współczynnika stateczności, który dla słupów oświetleniowych nie powinien spaść poniżej 1,5 przy obciążeniu charakterystycznym. Oznacza to, że moment stabilizujący musi być co najmniej o połowę większy od momentu destabilizującego. Spełnienie tego warunku wymaga zarówno odpowiedniej masy fundamentu, jak i właściwego zagęszczenia gruntu wokół niego.

Porównanie kosztów w cyklu życia

Decyzja między prefabrykatem a wylewanką rzadko opiera się wyłącznie na cenie zakupu bloczka. Koszt cyklu życia obejmuje transport, montaż, ewentualne naprawy i demontaż po 30-40 latach. Prefabrykat generuje niższe koszty robocizny (1-2 godziny wobec 8-10 godzin przy wylewaniu), ale wyższą cenę materiałową. Koszty wyrównują się zwykle w perspektywie 15-20 lat, przy założeniu, że nie doszło do poważnej awarii.

Dla inwestycji prywatnych z krótkim horyzontem czasowym prefabrykat wygrywa prostotą. Dla inwestycji publicznych i wieloletnich wylewanka daje większą kontrolę nad parametrami i umożliwia adaptację do specyficznych warunków gruntowych.

FAQ odpowiedzi na najczęstsze pytania

Jaki fundament pod słup 6 m wybrać?

Bloczek Duży o masie ok. 40 kg, kotwy M20 w rozstawie 300/300 mm, głębokość posadowienia 1-1,2 m. W strefach o silnych wiatrach lub gruncie słabonośnym lepszy będzie fundament wylewany z dodatkowym zbrojeniem.

Czy kosz fundamentowy nadaje się pod słup aluminiowy 5 m?

Tak, pod warunkiem zastosowania betonu klasy minimum C25/30 i właściwego zagęszczenia zasypki. Kosz o boku 300 mm obsługuje słupy aluminiowe do masy ok. 40 kg i wysokości 5 m.

Jak długo schnie fundament wylewany?

Po 7 dniach beton osiąga ok. 60% wytrzymałości projektowej (dopuszczalny montaż z obciążeniem eksploatacyjnym). Pełną wytrzymałość uzyskuje po 28 dniach. W niskich temperaturach czas wiązania wydłuża się o 30-50%.

Co zrobić przy wysokim poziomie wody gruntowej?

Zastosować fundament z betonu wodoszczelnego W8 lub wyższej, dodatkową izolację bitumiczną kotew oraz drenaż odprowadzający wodę z wykopu na czas montażu. W skrajnych przypadkach konieczne jest posadowienie poniżej zwierciadła wody z użyciem betonu podwodnego.

Czy fundament prefabrykowany można zastosować na niestabilnym gruncie?

Tylko po uprzednim sprawdzeniu nośności gruntu i ewentualnym wzmocnieniu podłoża. Sama masa bloczka nie wystarczy kluczowa jest podsypka piaskowa i warunki hydrogeologiczne. W praktyce przy gruntach organicznych lub torfach konieczny jest pal lub mikropal.

Fundament do słupa oświetleniowego to pozornie prosty element, a jednak decyduje o bezpieczeństwie całej konstrukcji. Warto poświęcić czas na dobór właściwego typu, sprawdzenie lokalizacji montażu i precyzyjne wykonanie oszczędności pozorne (tańszy bloczek, płytszy wykop) niemal zawsze wracają jako kosztowne naprawy. Skorzystaj z katalogów producentów, porównaj parametry w tabelach i nie pomijaj geotechnicznej oceny gruntu te trzy filary pozwalają uniknąć 90% problemów pojawiających się w pierwszych latach eksploatacji.

Źródła danych: PN-EN 40 (norma słupów oświetleniowych), PN-EN 1991-1-4 (Eurokod 1 oddziaływanie wiatru), PN-EN 206 (beton wymagania), katalogi techniczne producentów fundamentów i słupów dostępne na stronach: rosa.pl, su-ma.com.pl, etipolam.com, luminare.com.pl.
