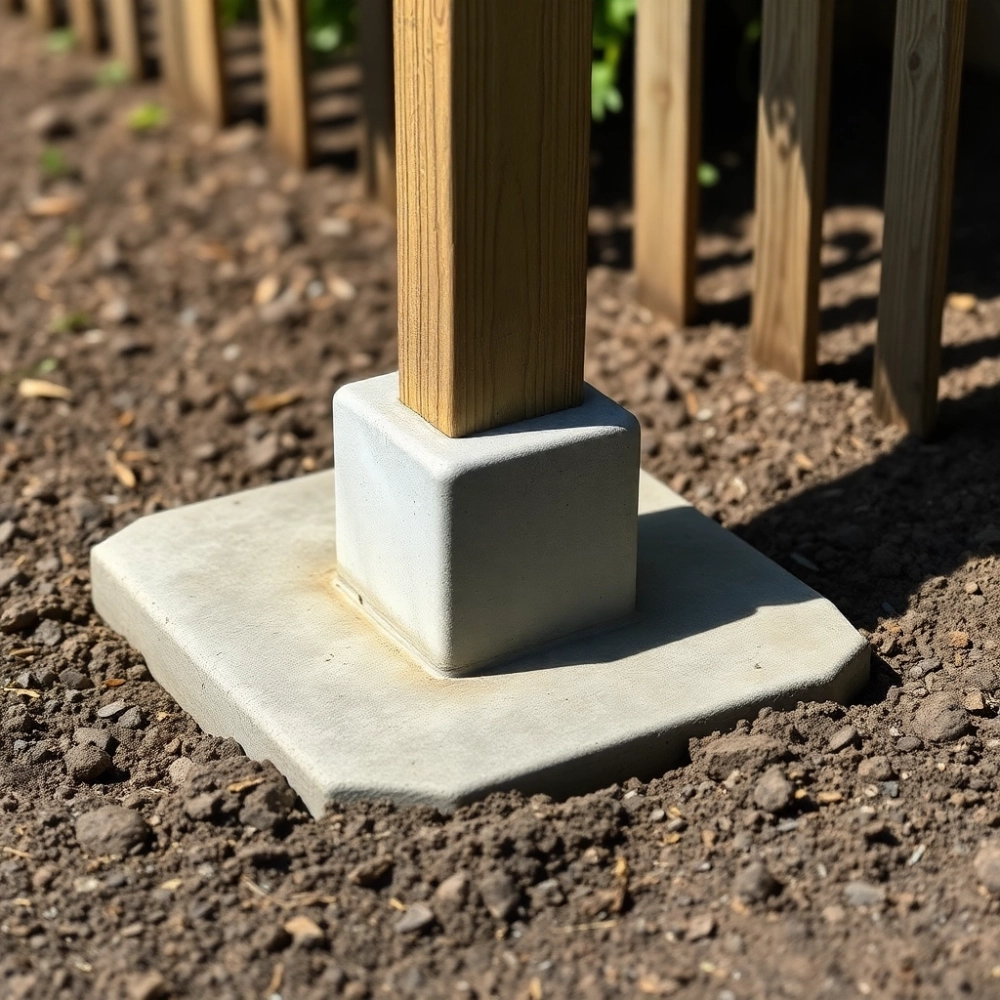

Fundament pod słupek ogrodzeniowy, wymiary i zbrojenie

W skrócie: Pod lekki słupek ogrodzeniowy na płaskim terenie i jednorodnym gruncie wystarcza fundament punktowy 30 x 30 cm i głębokości 50-70 cm. Dołek kopie się o boku 35-40 cm, na dno sypie 10 cm pospółki, a przy cięższych przęsłach dodaje się zbrojenie z dwóch prętów fi 10.

• Fundament punktowy pod słupek - kiedy wystarczy
• Jak zrobić fundament pod słupek krok po kroku
• Głębokość i zbrojenie fundamentu pod słupek
• Najczęstsze błędy przy wylewaniu fundamentu pod słupek

Źle wykonany fundament pod słupek potrafi zamienić solidne ogrodzenie w rachunek za poprawki: przechylone przęsła, pęknięte podmurówki, a w skrajnych przypadkach konieczność rozbiórki i ponownego wbijania słupków. Większość problemów, z którymi borykają się inwestorzy, bierze się nie z braku chęci, tylko z pominięcia jednego drobiazgu, który w betonowej masie robi ogromną różnicę. Tych detali jest kilka, a każdy z nich wynika z fizyki gruntu i właściwości zaczynu, nie z fantazji wykonawcy.

Fundament punktowy pod słupek - kiedy wystarczy

Fundament punktowy sprawdza się wszędzie tam, gdzie obciążenia przenoszone są punktowo, a nie liniowo. Lekkie panele z siatki, drewniane sztachety na stalowej ramie, furtki, a nawet bramy przesuwne na pojedynczych filarach - to typowe zastosowania, w których stosuje się właśnie taki fundament pod słupek.

Decyzja o wyborze tej technologii powinna wynikać z trzech rzeczy: ciężaru konstrukcji, rodzaju gruntu i nachylenia terenu. Jeżeli teren jest płaski, gleba jednorodna, a przęsła lekkie, klasyczna stopa o wymiarach 30 na 30 centymetrów i głębokości 50 do 70 centymetrów w zupełności wystarczy.

Przy słabszych gruntach, gliniastej glinie lub lekkim nachyleniu działki sama bryła betonu bez zbrojenia może nie utrzymać słupka w pionie przez dłuższą perspektywę czasu. W takiej sytuacji konieczne staje się dodanie choćby symbolicznego szkieletu: dwóch prętów pionowych fi10 połączonych jednym poziomym fi8. To minimalne zbrojenie fundamentu punktowego, które stabilizuje masę betonu, kiedy grunt „pracuje" sezonowo.

Wybór fundamentu punktowego mija się z celem w przypadku ogrodzeń murowanych, podmurówek z klinkieru, a także konstrukcji z bloczków betonowych bądź kamienia. Tam potrzebna jest ławą ciągła, bo obciążenie rozkłada się na całą długość, a nie na pojedyncze punkty.

Kiedy fundament punktowy to za mało

Wysoki murowany słupek bramy wjazdowej, brama przesuwna na długim torze, przęsło z drewna egzotycznego o masie powyżej 80 kilogramów na metr bieżący - to sytuacje, w których punkt może po prostu nie udźwignąć ciężaru. Beton pod wpływem obciążenia bocznego od wiatru zacznie się wtedy wyginać lub pękać, co widać już po pierwszej zimie.

Drugim sygnałem ostrzegawczym jest pochyły teren. Nawet niewielkie nachylenie, powyżej pięciu procent, powoduje powstanie sił bocznych działających na słupek, które punkt bez zbrojenia i bez odpowiedniej głębokości nie jest w stanie skompensować. W takim wypadku albo sięga się po ławę ciągłą, albo wykonuje się głębsze stopy fundamentowe i stabilizuje słupki kotwami chemicznymi.

Jak zrobić fundament pod słupek krok po kroku

Dobry fundament pod słupek zaczyna się od wykopu, nie od betonu. Zbyt wielu wykonawców wylewa zaczyn wprost do dołka wykopanego łopatą, zostawiając luźną ziemię, która potem osiada pod ciężarem słupka.

Prawidłowa procedura wygląda zupełnie inaczej. Najpierw wyznacza się osie, potem kopie dołek o boku 35 do 40 centymetrów i głębokości minimum 50 centymetrów - w strefie przemarzania poniżej strefy ryzyka w danym regionie Polski, czyli od 80 centymetrów na zachodzie do 140 centymetrów na Suwalszczyźnie (zgodnie z PN-EN 1997 Eurokod 7). Na dno sypie się warstwę pospółki żwirowej o grubości około 10 centymetrów i ubija ją skokowo. Ta warstwa pełni dwie role: rozkłada obciążenie i odprowadza wodę.

Następnie ustawia się słupek, podpierając go tymczasowo deskami lub klinami, żeby stał idealnie pionowo. Dopiero potem wlewa się beton klasy C20/25 (dawniej B25), z ekspozycją XC1 lub XC2 zależnie od kontaktu z wilgocią, normy PN-EN 206. Beton powinien być zagęszczony buławą wibracyjną lub choćby kilkukrotnym nakłuwaniem sztywnym prętem. Bez zagęszczenia w masie pozostaną pęcherzyki powietrza, a te zmniejszają wytrzymałość nawet o kilkanaście procent.

Ostatni etap to pielęgnacja, którą wielu amatorów pomija. Świeży beton trzeba polewać wodą dwa do trzech razy na dobę przez siedem dni, zaczynając po upływie doby od wylania. Beton wiąże przez reakcję chemiczną z wodą - bez niej ta reakcja po prostu się zatrzymuje i w efekcie otrzymujemy kruchy, pylący materiał, który nie spełni swojej roli.

Szalunek, którego nie widać na zdjęciach

Szalunek wokół stopy nie służy jedynie estetyce. Jego zadaniem jest ochrona świeżego betonu przed wymywaniem przez wodę gruntową oraz utrzymanie kształtu w czasie wiązania. Najczęściej stosuje się deski impregnowane lub płyty szalunkowe, które muszą wystawać minimum pięć centymetrów ponad poziom gruntu. Dzięki temu beton nie zostanie zanieczyszczony humusem, a słupek będzie miał solidną, czystą podstawę.

Głębokość i zbrojenie fundamentu pod słupek

Głębokość fundamentu pod słupek to jeden z tych parametrów, których nie da się dobrać „na oko". Zależy ona od trzech czynników: strefy klimatycznej, rodzaju gruntu i obciążenia konstrukcji.

W Polsce wyróżnia się cztery podstawowe strefy przemarzania gruntu, zgodnie z normą PN-EN 1997 Eurokod 7. Zachód i Dolny Śląsk to najłagodniejsza część, gdzie głębokość fundamentu może wynosić około 80 centymetrów. Centrum, Mazowsze i Wielkopolska wymagają już zwykle 100 centymetrów. Podlasie i część Mazur - około 120 centymetrów. Suwalszczyzna i Pogórze - nawet 140 centymetrów.

Beton zbroi się wtedy, gdy sam nie poradzi sobie z naprężeniami. W przypadku fundamentu punktowego pod słupek najczęściej stosuje się układ złożony z dwóch prętów pionowych fi10 do fi12 milimetrów połączonych strzemionami z drutu fi6 milimetrów, rozmieszczanymi co 25 do 30 centymetrów. W ławach ciągłych stosuje się natomiast cztery pręty podłużne, najczęściej fi12 milimetrów, ze strzemionami fi6 co 30 centymetrów.

Każdy element zbrojenia musi być otulony betonem na grubość minimum pięciu centymetrów. To wymóg, który wynika z faktu, że stal narażona na wilgoć i dwutlenek węgla rdzewieje, a rdza zwiększa objętość i dosłownie rozsadza beton od środka.

Dylatacja, która ratuje ogrodzenie

Dylatacje rozsunięte co 10 do 15 metrów, o szerokości dwóch do trzech centymetrów, pozwalają betonowi swobodnie rozszerzać się i kurczyć pod wpływem temperatury. Bez nich masa betonu zaczyna spontanicznie pękać w najsłabszych miejscach - najczęściej właśnie pod słupkami, gdzie dochodzą dodatkowe naprężenia. Wypełnienie dylatacji pianką lub listwą z tworzywa chroni przed wnikaniem wody i jednocześnie kompensuje ruchy termiczne.

Najczęstsze błędy przy wylewaniu fundamentu pod słupek

Większość problemów z ogrodzeniem ma swój początek w jednej z pięciu typowych pomyłek. Każda z nich pojawia się tak regularnie, że trudno ją ominąć, jeśli nie ma się świadomości jej konsekwencji.

Fundament pod słupek nie jest projektem, w którym liczy się wyłącznie wytrzymałość betonu. Liczy się cały łańcuch: wykop, podsypka, szalunek, zbrojenie, beton i pielęgnacja. Pominięcie jednego ogniwa wystarczy, żeby ogrodzenie po kilku latach zaczęło sygnalizować problem.

Normy i źródła: PN-EN 206 (beton, klasy wytrzymałości, ekspozycja XC1/XC2), PN-EN 1997 Eurokod 7 (geotechnika, strefy przemarzania gruntu w Polsce), Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) - kwestie zgłoszenia i linii zabudowy. Dane dotyczące głębokości przemarzania za Polską Normą PN-EN 1997-1 oraz mapą stref klimatycznych GDDKiA. Proporcje mieszanki betonowej wg zaleceń producentów cementu zgodnych z PN-EN 197-1.
