Fundament pod słupki ogrodzeniowe – głębokość, zbrojenie i dylatacja

Warianty fundamentu pod słupki ogrodzeniowe tabela kosztów i czasu

Decyzja o głębokości fundamentu pod podmurówkę z pustaków łupanych o wymiarach 380×220 mm nie jest kwestią widzimisię, lecz ścisłego rachunku opartego na fizyce gruntu. Pustak sam w sobie waży od 18 do 28 kg, a cały metr bieżący podmurówki z dwoma warstwami pustaków potrafi obciążyć podłoże masą rzędu 80-120 kg/mb. Gdy grunt pod spodem nie jest nośny, ta masa zaczyna pracować pęka, odchyla się, a słupki ogrodzeniowe tracą pion.

• Warianty fundamentu pod słupki ogrodzeniowe tabela kosztów i czasu
• Dylatacja podmurówki i słupków ogrodzeniowych co 10 m
• Najczęstsze błędy przy fundamencie pod słupki ogrodzeniowe na glinie

Cztery czynniki decydują o tym, jak głęboko musi sięgać fundament. Pierwszy to rodzaj gruntu: piasek stabilny zachowuje się zupełnie inaczej niż glina, która chłonie wodę i zwiększa objętość przy mrozie. Drugi to poziom wód gruntowych przy wysokim wodę wypłukuje spoiwo z betonu i podmywa całą konstrukcję od dołu. Trzeci to strefa przemarzania dla konkretnego regionu Polski, wahająca się od 80 cm w zachodniopomorskim do 140 cm w podlaskim, zgodnie z danymi Instytutu Badawczego Dróg i Mostów. Czwarty to obciążenie generowane przez pustaki i przęsła im cięższe, tym większa masa spoczywa na ławie.

Na tej podstawie wyłaniają się cztery realne warianty wykonania. Każdy z nich ma inne wymagania techniczne, inny budżet i inne tempo realizacji. Poniższa tabela porównuje je w sposób, który pozwala podjąć decyzję w ciągu minuty wystarczy znać swój grunt.

Ława płytka sprawdza się wyłącznie na gruntach niewysadzinowych piaskach gruboziarnistych, żwirach, pospółkach. Beton wylewany na głębokość 20-40 cm poniżej poziomu terenu nie doświadcza wtedy cykli zamrażania i rozmrażania, które niszczą słabiej zabezpieczoną konstrukcję. Na glinie taka ława wysadzona zostanie ku górze w ciągu jednej zimy, a słupki ogrodzeniowe stracą pion w przeciągu dwóch sezonów.

Ława średnia ze zbrojeniem podłużnym 4×Ø10 mm i strzemionami co 30 cm stanowi kompromis dla inwestorów na glebach mieszanych. Beton klasy C16/20 wylepany do deskowania na głębokość 50-60 cm pracuje w strefie, gdzie przemarzanie dociera sporadycznie, a woda gruntowa nie wywiera tak silnego parcia. Zbrojenie rozkłada naprężenia powstające przy sezonowych ruchach gruntu i zapobiega rysom skurczowym.

Belki prefabrykowane to opcja dla tych, którzy cenią tempo. Gotowy element żelbetowy układa się na zagęszczonej podsypce z piasku i tłucznia w ciągu godzin, nie dni. Warunkiem jest wyrównane podłoże i brak konieczności dogłębnego kotwienia słupków belka przenosi obciążenia punktowo na słupki, a nie bezpośrednio na grunt. Wariantu tego unika się na terenach o dużym spadku, gdzie belka wymagałaby schodkowania i indywidualnego dopasowania.

Ciągły fundament głęboki to jedyna rozsądna opcja na glinach wysadzinowych, iłach i gruntach z wysokim lustrem wody. Ława schodzi poniżej strefy przemarzania, co oznacza, że temperatura betonu pozostaje względnie stała przez cały rok nie dochodzi do zamrażania wody w porach. Wykonanie wymaga szalunków na pełną wysokość, zbrojenia podwójnego i odwodnienia wykopu, jeśli woda gruntowa sięga powyżej dna ławy. To rozwiązanie najdroższe i najbardziej czasochłonne, lecz na złym gruncie jedyne trwałe.

Dylatacja podmurówki i słupków ogrodzeniowych co 10 m

Podmurówka z pustaków łupanych pracuje pod wpływem zmian temperatury i wilgotności rozszerza się latem, kurczy zimą. Bez dylatacji naprężenia kumulują się w najsłabszym miejscu, zwykle na styku pustaków, i powodują rysy pionowe. Norma PN-EN 1996-2 dotycząca konstrukcji murowych zaleca wykonywanie przerw dylatacyjnych co 8-12 metrów w zależności od ekspozycji ściany i rodzaju materiału.

Praktyka polskich wykonawców ustaliła optymalny rozstaw dylatacji na 10 metrów dla podmurówek z pustaków betonowych. Przerwa o szerokości 10-15 mm wypełniona elastycznym sznurem dylatacyjnym i trwale elastycznym kitem pozwala konstrukcji oddychać, nie tracąc szczelności. Szczelina przechodzi przez całą wysokość podmurówki od wierzchu ławy po górną krawędź pustaka i musi być szczelna od strony zewnętrznej.

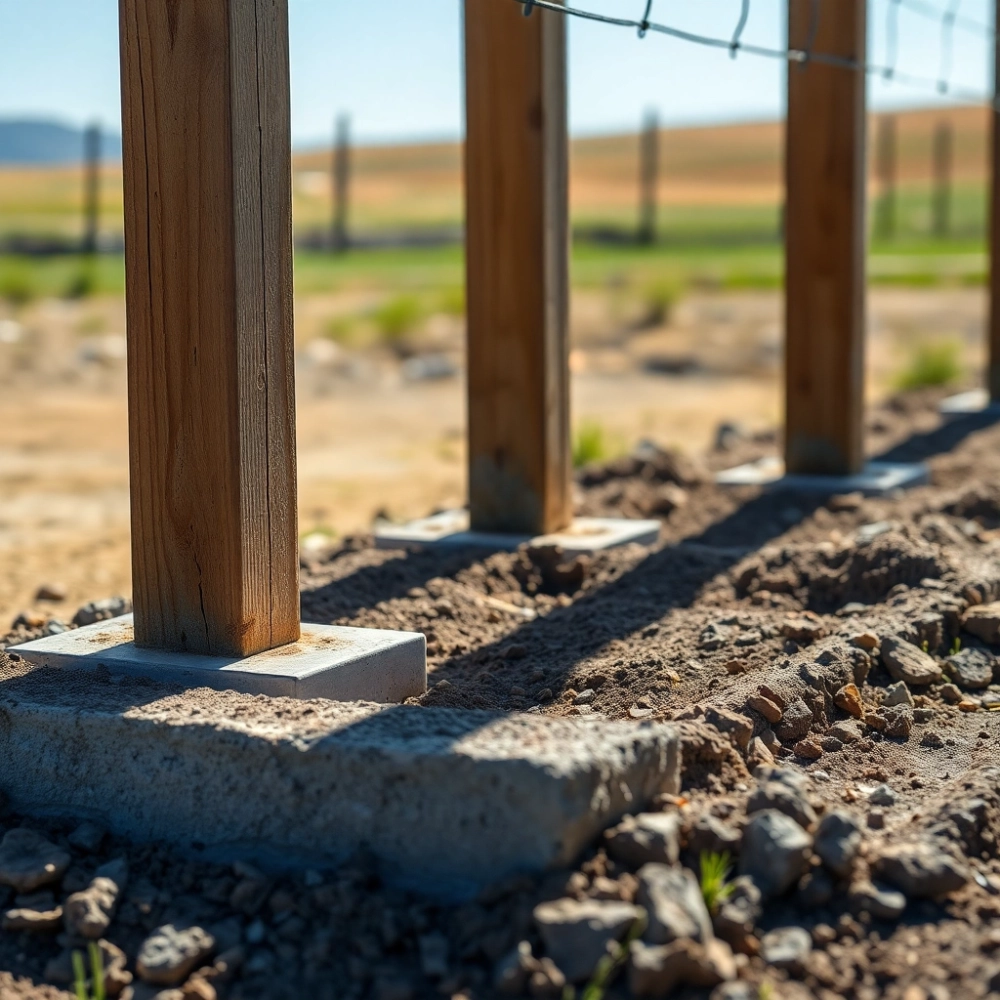

Słupki ogrodzeniowe stanowią osobną kwestię dylatacyjną. Betonowy rdzeń słupka osadzony w fundamencie punktowym pracuje niezależnie od podmurówki, gdyż ma własną masę i inny rozkład obciążeń. Przęsła żelbetowe oparte na słupkach przenoszą ciężar własny bezpośrednio na rdzeń słupka, omijając podmurówkę. Dzięki temu podmurówka może swobodnie się kurczyć i rozszerzać między słupkami bez ryzyka zniszczenia przęseł.

Błędem jest łączenie słupka z podmurówką monolitycznie bez dylatacji na styku. Betonowy słupek i podmurówka mają różne współczynniki rozszerzalności cieplnej, a po dwóch sezonach różnica temperatur od -20°C do +35°C wywołuje naprężenia rzędu 2-3 MPa na styku. Materiał pęka wzdłuż linii największego oporu, czyli zwykle przez pustak.
