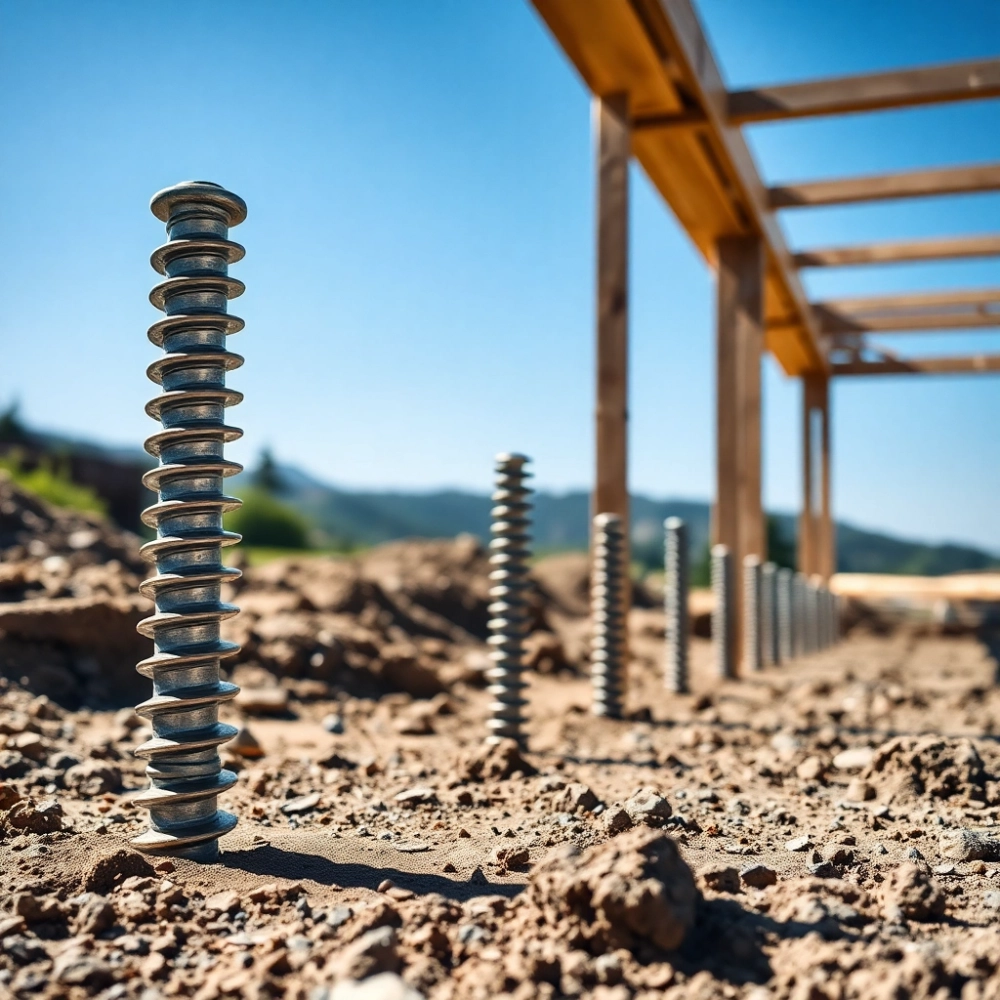

Fundament śrubowy pod dom – zalety, dobór i montaż

Decyzja o tym, na czym oprzeć swój dom, potrafi przysporzyć niejednej nocy zwłaszcza gdy okazuje się, że działka stawia pod górę: grunty trudne, poziom wód wysoki, a tradycyjne fundamenty nagle zaczynają ważyć tyle, co cały budżet inwestycji. Śrubowe rozwiązanie fundamentowe w takich warunkach potrafi wybronić projekt tam, gdzie betonowa płyta czy ławy wydawały się jedyną opcją, a tymczasem przynoszą ze sobą całkowicie inne zestawy kompromisów.

• Zalety fundamentu śrubowego dla domu
• Dobór średnicy i długości śruby pod fundament domu
• Montaż fundamentu śrubowego krok po kroku
• Zastosowania fundamentów śrubowych pod dom
• Pytania i odpowiedzi, fundament śrubowy pod dom

Zalety fundamentu śrubowego dla domu

Śruby fundamentowe produkowane są z gorącowalcowanej stali, którą następnie pokrywa warstwa cynku naniesiona metodą ogniową to właśnie ten proces decyduje o tym, że ogniowo ocynkowane pale śrubowe zyskują odporność na korozję sięgającą kilkudziesięciu lat ekspozycji na agresywne środowisko glebowe. Grubość ścianki rury mieszcząca się w przedziale od 3,0 do 5,6 mm zapewnia wystarczającą sztywność mechaniczną, by przenosić obciążenia typowe dla konstrukcji jednorodzinnej bez odkształceń plastycznych.

Końcówka wyporowa stanowiąca dolną część śruby działa na zasadzie klinu podczas wkręcania grunt zostaje przesuwany na boki, a nie wybierany na powierzchnię, co skutkuje naturalnym zagęszczeniem warstwy przylegającej do trzonu. To właśnie dzięki temu zjawisku powstaje olbrzymie tarcie naskórkowe pomiędzy stalą a cząsteczkami gleby, które w efektywny sposób zwiększa nośność pojedynczego pala mimo braku jakiejkolwiek poszerzonej podstawy.

Montując fundamenty śrubowe, ekipa wykonawcza wkręca je przy kontrolowanym momencie obrotowym każde opory wbijania są rejestrowane przez manometr zamontowany w głowicy obrotowej, a odczyty pozwalają na bieżąco oceniać, czy dana śruba osiągnęła zakładaną nośność projektową. Brak wibracji przekłada się na bezpieczeństwo sąsiadujących konstrukcji nawet stary drewniany dom oddalony o kilka metrów nie zostanie naruszony, co przy tradycyjnych metodach wbijania pali nie byłoby możliwe.

Polecamy Po jakim czasie rozszalować fundament

Prędkość posuwu śruby podczas instalacji pozostaje pod stałą kontrolą operatora zbyt szybkie wkręcanie sugeruje, że grunt nie stawia wystarczającego oporu i nośność może być niższa od zakładanej, natomiast gwałtowny wzrost momentu obrotowego sygnalizuje natrafienie na przeszkodę lub strefę bardzo gestege gruntu. Reakcja na taki odczyt w czasie rzeczywistym pozwala uniknąć niedoszacowania lub przeszacowania parametrów nośnościowych całego fundamentu.

Dla inwestycji realizowanych w zbiornikach wodnych lub na glebach o podwyższonej agresywności chemicznej producenci oferują warianty ze stali nierdzewnej klasy 1.4 rozwiązanie droższe, lecz eliminujące ryzyko korozji szczelinowej w warunkach, gdzie standardowa powłoka cynkowa uległaby degradacji w ciągu kilku lat.

Ekonomia całego przedsięwzięcia wychodzi na jaw dopiero w porównaniu z czasochłonnym procesem budowy fundamentów betonowych tutaj nie ma wykopów, szalunków, mieszania i utwardzania betonu, a całą konstrukcję nośną można oddać pod budowę ścian w przeciągu jednego lub dwóch dni roboczych.

Dowiedz się więcej o Zbrojenie Narożników Ław Fundamentowych

Dobór średnicy i długości śruby pod fundament domu

Średnica trzonu i geometria gwintu decydują o dwóch podstawowych parametrach: powierzchni styku z gruntem oraz sztywności samego pala na zginanie. Projekty domów jednorodzinnych najczęściej operują średnicami od 76 do 114 mm mniejsze wartości sprawdzają się pod lekkie konstrukcje drewniane, większe rezerwuje się pod budynki murowane lub z płyt warstwowych.

Długość śruby fundamentowej determinuje głębokość zakotwienia, a ta zależy bezpośrednio od profilu gruntowego na działce nośne warstwy piaszczyste lub gliniaste muszą zostać osiągnięte, w przeciwnym razie nawet najsolidniej wykonany pala będzie pracował jak sprężyna w gruncie organicznym. Inżynier geotechnik na podstawie badań określa minimalną głębokość posadowienia i dobiera długość tak, aby końcówka wyporowa znalazła się co najmniej 1,5 metra poniżej strefy przemarzania.

Rozstaw śrub w rozwiązaniu fundamentowym pod dom zależy od obciążenia przypadającego na poszczególne podpory pod słupami nośnymi wallaraz rozkładającymi ciężar całego szkieletu budynku instaluje się gęściej, podbelkami między słupami luźniej, a pod ścianami działowymi stosuje się pojedyncze śruby jako podparcie dla belek podwalinowych. Typowy rozstaw mieści się w granicach od 1,0 do 2,5 metra.

Może Cię zainteresować też ten artykuł Odsadzka Fundamentu Co To

Przy doborze średnicy należy uwzględnić nie tylko obciążenie statyczne, ale też parcie wiatru i ewentualne siły sejsmiczne w rejonach o zwiększonej aktywności wiatrowej warto zwiększyć średnicę o jeden wymiar w stosunku do obliczeń podstawowych, co zwiększa margines bezpieczeństwa konstrukcji.

Zestawienie parametrów nośnościowych dla najpopularniejszych średnic przedstawia się następująco: śruba 76 mm osiąga od 15 do 25 kN nośności użytkowej w typowych gruntach, wersja 89 mm mieści się w przedziale 25-40 kN, a najmocniejsze 114 mm przekraczają 50 kN na pojedynczy pale. Wartość momentu obrotowego wymaganego do osiągnięcia tych parametrów rośnie odpowiednio od około 1500 Nm dla najmniejszej wersji do ponad 4000 Nm dla największej.

Montaż fundamentu śrubowego krok po kroku

Prace rozpoczynają się od wytyczenia osi fundamentowych na działce zgodnie z projektem architektonicznym geodeta oznacza punkty przecięcia osi, a następnie wykonawca nanosi trasę przebiegu belek podwalinowych i lokalizację każdego pala indywidualnie. Dopuszczalne odchyłki pozycyjne wynoszą maksymalnie 20 mm w każdym kierunku, co wymaga precyzyjnego pomiaru przed przystąpieniem do wkręcania.

Maszyna montująca najczęściej kompaktowy kołowy lub gąsienicowy pilotownik wyposażony w przegubową głowicę obrotową ustawia się nad pierwszym punktem osiowym, a operator steruje opuszczaniem śruby przy jednoczesnym zwiększaniu momentu obrotowego. Prędkość posuwu utrzymywana jest na poziomie umożliwiającym ciągłą obserwację wskazań manometru zbyt gwałtowny spadek momentu oznacza utratę kontaktu z nośną warstwą gruntu.

Gdy wskazania manometru osiągną wartość zgodną z projektem, operator zatrzymuje wkręcanie i przechodzi do kolejnego punktu cały proces dla pojedynczej śruby trwa od 15 do 40 minut w zależności od głębokości i oporów gruntu. Po zamontowaniu wszystkich śrub w danej sekcji wykonawca przystępuje do nivelacji każdy wystający koniec trzonu zostaje przycięty do jednolitej wysokości zgodnej z rzędna projektową.

Kolejnym etapem jest spawanie płyt kotwiących lub kształtowników wieńcowych na wystających końcach śrub każde połączenie spawane poddawane jest kontroli vizualnej i ewentualnie badaniom nieniszczącym, jeśli wymaga tego norma konstrukcyjna. Spoiny wykonywane są w warunkach atmosferycznych wykluczających wilgoć, a powierzchnia spoiny po ostygnięciu zostaje zabezpieczona powłoką antykorozyjną.

Dokumentacja techniczna montażu obejmuje protokoły z pomiarów momentu obrotowego dla każdego pala, raporty z nivelacji oraz fotografie stanu pośredniego te materiały stanowią załącznik do dokumentacji odbiorowej i pozwalają inspektorowi nadzoru budowlanego zweryfikować zgodność wykonania z projektem.

Czas realizacji fundamentów śrubowych pod dom jednorodzinny o powierzchni użytkowej do 200 metrów kwadratowych wynosi typowo od dwóch do czterech dni roboczych, przy czym drugiego dnia ekipa montująca dysponuje już pełnym obrazem nośności gruntu uzyskanym z pierwszych wkręceń.

Zastosowania fundamentów śrubowych pod dom

Poza oczywistym zastosowaniem jako pełnoprawny fundament pod budynkiem mieszkalnym, śruby sprawdzają się doskonale jako podpory pod tarasy i altany lekkie konstrukcje drewniane nie wymagają masywnych ław, a system regulacji wysokości wbudowany w śruby pozwala na korektę poziomu podłogi nawet po latach użytkowania.

Ogrodzenia na działkach z nieregularnym terenem stanowią klasyczne pole dla śrub fundamentowych każdy słupek można wkręcić na indywidualną głębokość, dystansując od nich pale do pożądanej wysokości bez konieczności wyrównywania całej linii posesji.

Przybudówki i wiaty samochodowe, które formalnie stanowią odrębne obiekty budowlane, również zyskują na zastosowaniu technologii śrubowej brak konieczności wykonywania wykopów pod fundamenty ogranicza ryzyko naruszenia istniejących przyłączy, fundamentów sąsiadującego budynku czy instalacji drenarskich.

Dla domów budowanych na zboczach lub terenach zalewowych śruby fundamentowe oferują rozwiązanie niedostępne w tradycyjnych technologiach podwyższone konstrukcje drewniane na palach pozwalają na swobodny przepływ wód powodziowych pod podłogą, co eliminuje ryzyko zalania przestrzeni mieszkalnej.

Modernizacje istniejących budynków, w których doszło do degradacji fundamentów betonowych, stanowią coraz popularniejsze pole zastosowania technologii śrubowej wkręcenie dodatkowych pale wokół istniejących ław i połączenie ich z nowym wieńcem stalowym umożliwia wzmocnienie konstrukcji bez wykopywania całego obrysu budynku.

Uniwersalność rozwiązania sprawia, że jeden typ elementu fundamentowego obsługuje spektrum od lekkich konstrukcji ogrodowych po wielokondygnacyjne budynki szkieletowe wystarczy dobrać odpowiednią średnicę, długość i rozstaw, aby ten sam komponent spełniał różne wymagania nośnościowe na tym samym terenie.
