Fundamenty bezpośrednie – czym są i kiedy się je stosuje?

Decydujesz się na budowę domu i nagle okazuje się, że wybór odpowiedniego typu fundamentów to decyzja, od której zależy trwałość całej konstrukcji przez dziesięciolecia. Fundamenty bezpośrednie to rozwiązanie, które sprawdza się w zdecydowanej większości polskich warunków gruntowych, ale tylko wtedy, gdy zostaną właściwie zaprojektowane i wykonane. Współczesne normy budowlane nakładają na projektantów i wykonawców obowiązek respektowania szeregu parametrów, których niedochowanie może skutkować nierównomiernymi osiadaniem budynku, a w skrajnych przypadkach nawet zarysowaniami konstrukcyjnymi. Poznanie mechaniki gruntów i zasad posadowienia bezpośredniego pozwala uniknąć kosztownych błędów na etapie wznoszenia obiektu.

• Rodzaje fundamentów bezpośrednich
• Wymiary i parametry geometryczne ław i stóp
• Zbrojenie konstrukcji fundamentowej
• Kolejność robót przy wykonywaniu fundamentów
• Pytania i odpowiedzi dotyczące fundamentów bezpośrednich

Rodzaje fundamentów bezpośrednich

Fundamenty bezpośrednie charakteryzują się tym, że cała powierzchnia ich podstawy spoczywa bezpośrednio na nośnym gruncie budowlanym. W odróżnieniu od fundamentów głębokich, które przenoszą obciążenia na głębiej położone warstwy nośne za pomocą pali czy studni, fundamenty tego typu wykorzystują płytkie posadowienie, którego głębokość zazwyczaj nie przekracza czterech metrów. Takie rozwiązanie okazuje się ekonomicznie uzasadnione wszędzie tam, gdzie warstwy gruntu nośnego zalegają stosunkowo płytko pod powierzchnią terenu.

Ława fundamentowa to najczęściej spotykany typ fundamentu bezpośredniego w budynkach mieszkalnych. Jej kształt przypomina wydłużony prostopadłościan, który podpiera ściany nośne na całej ich długości. Szerokość ławy dobiera się w zależności od obciążenia przekazywanego przez nadziemne kondygnacje oraz od nośności podłoża gruntowego, co wymaga przeprowadzenia badań geotechnicznych przed przystąpieniem do projektowania konstrukcji.

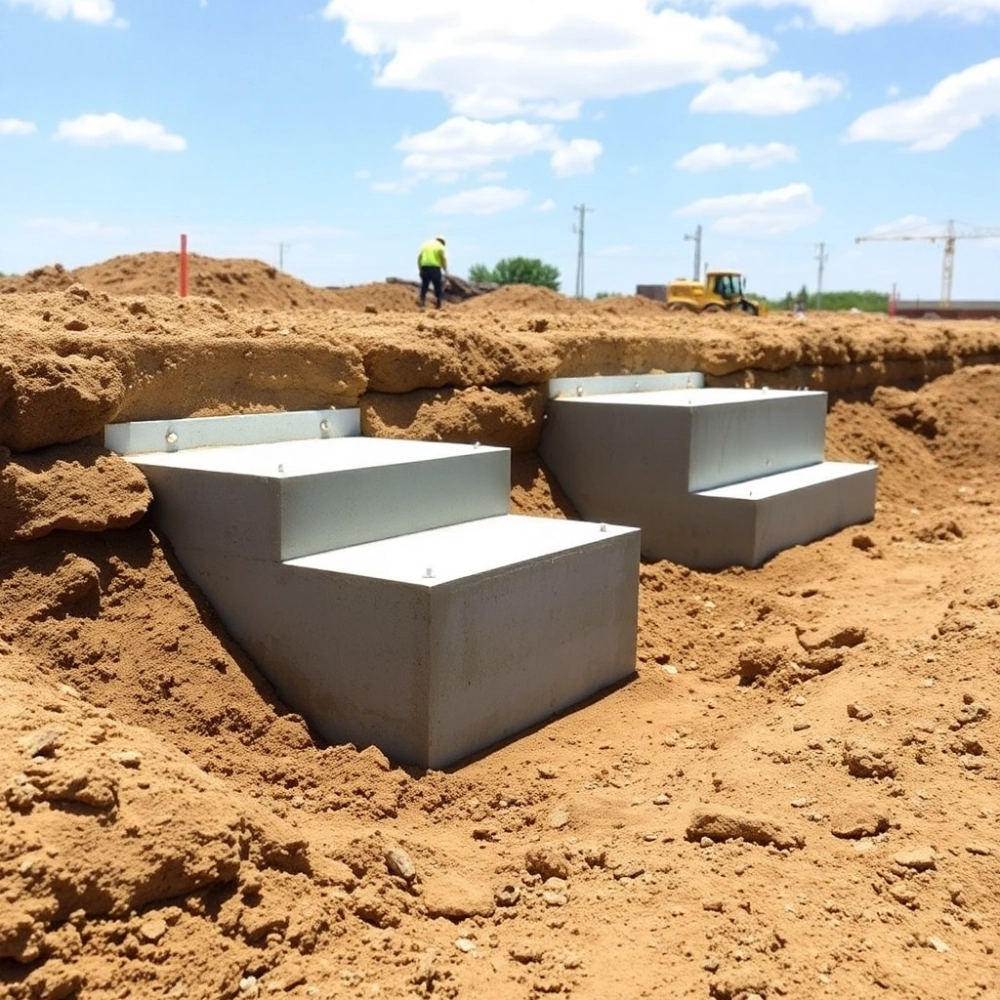

Stopy fundamentowe stosuje się przede wszystkim pod słupami konstrukcyjnymi lub w miejscach, gdzie obciążenia są skoncentrowane na stosunkowo niewielkiej powierzchni. Ich kształt może być kwadratowy, prostokątny lub trapezowy, a wymiary dobiera się tak, aby naciski na grunt nie przekraczały wartości dopuszczalnych dla danej warstwy nośnej. Stopy schodkowe, których przekrój przypomina stopnie, pozwalają na rozłożenie obciążenia na większej powierzchni bez konieczności znacznego pogłębiania wykopu.

Polecamy Rodzaje Fundamentów Bezpośrednich

Płyta fundamentowa stanowi rozwiązanie alternatywne dla budynków posadawianych na gruntach o mniejszej nośności lub w przypadku konieczności zagwarantowania sztywności całego układu konstrukcyjnego. Zamiast punktowego podparcia ścian, płyta rozprowadza obciążenie na całej powierzchni pod budynkiem, co minimalizuje ryzyko nierównomiernego osiadania. Tego typu rozwiązanie sprawdza się szczególnie na terenach, gdzie poziom wód gruntowych jest wysoki lub gdzie występują grunty nasypowe wymagające wyrównania nośności.

Każdy z wymienionych typów fundamentów wymaga odpowiedniego przygotowania podłoża. Na dnie wykopu układa się warstwę chudego betonu o grubości zazwyczaj około dziesięciu centymetrów, która wyrównuje nierówności terenu i tworzy stabilną powierzchnię roboczą dla właściwej konstrukcji fundamentowej. Warstwa ta pełni również funkcję ochronną przed kapilarnym podciąganiem wody z gruntu.

Wymiary i parametry geometryczne ław i stóp

Wysokość ławy fundamentowej w budynkach niepodpiwniczonych mieści się zazwyczaj w przedziale od sześćdziesięciu do osiemdziesięciu centymetrów. Wartość ta nie jest przypadkowa musi zapewnić wystarczającą sztywność konstrukcji oraz odpowiednią odległość od poziomu przemarzania gruntu, co w warunkach polskich wynosi zazwyczaj od osiemdziesięciu do stu dwudziestu centymetrów w zależności od strefy klimatycznej. Przestrzeganie tej głębokości posadowienia chroni fundament przed destrukcyjnym działaniem zamarzającej wody w porach gruntu.

Dla budynków podpiwniczonych minimalna głębokość posadowienia wzrasta do osiemdziesięciu centymetrów, licząc od poziomu terenu przylegającego do ściany piwnicy. W praktyce oznacza to, że ściana fundamentowa pod piwnicą musi sięgać co najmniej do poziomu podłogi piwnicy, a często głębiej, jeśli projekt przewiduje izolację poziomą ławy na innej wysokości niż ściany.

Szerokość ławy fundamentowej zależy bezpośrednio od dwóch czynników: wielkości obciążenia przekazywanego przez ścianę nośną oraz nośności gruntu określonej w badaniach geotechnicznych. Im słabsze podłoże, tym szersza musi być podstawa ławy, aby zredukować naciski jednostkowe do wartości, które grunt jest w stanie przenieść bez przemieszczeń. Typowo szerokość ławy bywa zbliżona do jej wysokości, jednak w gruntach o małej nośności proporcja ta może ulec znaczącej zmianie na korzyść szerokości.

Przekrój poprzeczny stopy fundamentowej projektuje się tak, aby spełnić warunek wytrzymałościowy na zginanie wywołane reakcją gruntu działającą od dołu. Przy projektowaniu stóp schodkowych każdy kolejny stopień musi być odpowiednio wysunięty względem poprzedniego, aby wytrzymać moment zginający w przekroju krytycznym. Odległość wysunięcia zależy od grubości płyty stopy oraz od wytrzymałości użytego betonu na rozciąganie.

Dla płyt fundamentowych minimalna grubość wynosi zazwyczaj dwadzieścia do trzydziestu centymetrów, przy czym w budynkach z podpiwniczeniem grubość ta może wzrastać nawet do pięćdziesięciu centymetrów lub więcej. Wymiarowanie płyty wymaga uwzględnienia nie tylko obciążeń stałych i użytkowych, ale również naprężeń wywołanych nierównomiernym osiadaniem oraz ewentualnym podporządkowaniem się fundamentu strefom przemarzania.

Zbrojenie konstrukcji fundamentowej

Zbrojenie fundamentów bezpośrednich pełni funkcję konstrukcyjną, której nie można pominąć nawet przy założeniu, że beton sam w sobie charakteryzuje się wysoką wytrzymałością na ściskanie. Beton źle znosi rozciąganie już przy niewielkich wartościach naprężeń rozciągających pojawiają się rysy, które w przypadku fundamentów mogą prowadzić do degradacji struktury konstrukcji pod wpływem wody gruntowej. Stal zbrojeniowa przejmuje siły rozciągające, skutecznie chroniąc element przed zarysowaniem.

Podstawowy układ zbrojenia ławy fundamentowej składa się z dwóch prętów podłużnych umieszczonych w górnej i dolnej części przekroju. Średnica tych prętów zależy od wielkości obciążenia dla typowych budynków jednorodzinnych stosuje się pręty o średnicy dwunastu milimetrów, jednak przy większych obciążeniach wartość ta może wzrastać do czternastu lub szesnastu milimetrów. Dobór średnicy wymaga obliczeń statycznych uwzględniających moment zginający wywołany parciem gruntu na ściany fundamentowe.

Strzemiona, czyli pręty poprzeczne owijane wokół prętów podłużnych, pełnią rolę pomocniczą w zakresie rozkładu naprężeń oraz zabezpieczają pręty podłużne przed wyboczeniem pod wpływem naprężeń ściskających w strefie ściskanej. Średnica strzemion wynosi zazwyczaj sześć lub osiem milimetrów, a rozstaw waha się od piętnastu do dwudziestu centymetrów w zależności od intensywności naprężeń ścinających wzdłuż ławy.

W przypadku stóp fundamentowych schemat zbrojenia jest bardziej złożony, ponieważ obciążenie działa tu punktowo, wywołując znaczne momenty zginające w dwóch kierunkach. Pręty zbrojeniowe układa się zazwyczaj w dwóch kierunkach prostopadłych do siebie, tworząc siatkę, której gęstość zależy od wymiarów stopy oraz od wielkości przekazywanych sił. W stopach o większych wymiarach stosuje się dodatkowe pręty odginane w górę, które przejmują siły rozciągające w strefie krytycznej.

Płyty fundamentowe wymagają zbrojenia obustronnego, przy czym dolna siatka przejmuje naprężenia wywołane momentem dodatnim od parcia gruntu, natomiast górna siatka chroni przed momentem ujemnym mogącym wystąpić nad podporami wewnętrznymi lub w strefach przylegających do ścian zewnętrznych. Rozstaw prętów w płytach jest zazwyczaj mniejszy niż w ławach, ponieważ płyty pracują na większych powierzchniach przy mniejszych grubościach.

Kolejność robót przy wykonywaniu fundamentów

Pierwszym etapem realizacji fundamentów bezpośrednich jest tyczenie przebiegu ław i stóp przez uprawnionego geodetę. Precyzyjne wytyczenie osi konstrukcyjnych i wysokości posadowienia stanowi podstawę poprawnego wykonania wszystkich kolejnych prac błąd na tym etapie przekłada się na całą konstrukcję i może wymagać kosztownych korekt. Geodeta oznacza miejsca, w których należy wykonać wykopy pod ławy, oraz ustala rzędne docelowego posadowienia względem punktów wysokościowych w terenie.

Wykopy pod fundamenty wykonuje się zazwyczaj koparką przedsiębierną, dobierając wielkość maszyny do zakresu prac i warunków na placu budowy. Głębokość wykopu musi uwzględniać warstwę chudego betonu dno wykopu powinno sięgać około dziesięciu centymetrów poniżej projektowanego poziomu posadowienia, aby po ułożeniu warstwy betonu uzyskać właściwą rzędna. Ściany wykopu formuje się z odpowiednim nachyleniem lub zabezpiecza deskowaniem, jeśli grunt nie jest stabilny.

Ułożenie warstwy chudego betonu o grubości około dziesięciu centymetrów stanowi podstawę wyrównawczą oraz warstwę ochronną dla właściwej konstrukcji fundamentowej. Beton chudy, charakteryzujący się wytrzymałością na ściskanie rzędu piętnastu do dwudziestu megaskali, nie pełni funkcji konstrukcyjnej, lecz służy jako podłoże robocze i separator wilgoci. Powierzchnia warstwy musi być wypoziomowana, co kontroluje się za pomocą niwelatora.

Izolacja przeciwwodna wykonywana jest przy użyciu papy termozgrzewalnej, którą przygrzewa się do powierzchni chudego betonu za pomocą palnika gazowego. Papa tworzy ciągłą powłokę chroniącą konstrukcję przed kapilarnym podciąganiem wody gruntowej oraz przed bezpośrednim kontaktem z wilgocią. Przed przygrzaniem papy powierzchnię chudego betonu należy oczyścić i zagruntować, aby zapewnić właściwą przyczepność hydroizolacji.

Montaż zbrojenia przeprowadza się po ułożeniu izolacji, przy czym pręty podłużne i strzemiona mogą być wcześniej przygotowane jako gotowe szkielety lub łączone na placu budowy. Pręty zbrojeniowe układa się na podkładkach dystansowych, które zapewniają właściwą otulinę betonową minimalna grubość otuliny wynosi zazwyczaj trzydzieści pięć milimetrów dla elementów stykających się z gruntem. Po ułożeniu zbrojenia wykonuje się betonowanie właściwej konstrukcji fundamentowej, starannie zagęszczając mieszankę, aby wyeliminować puste przestrzenie osłabiające strukturę.

Pytania i odpowiedzi dotyczące fundamentów bezpośrednich
