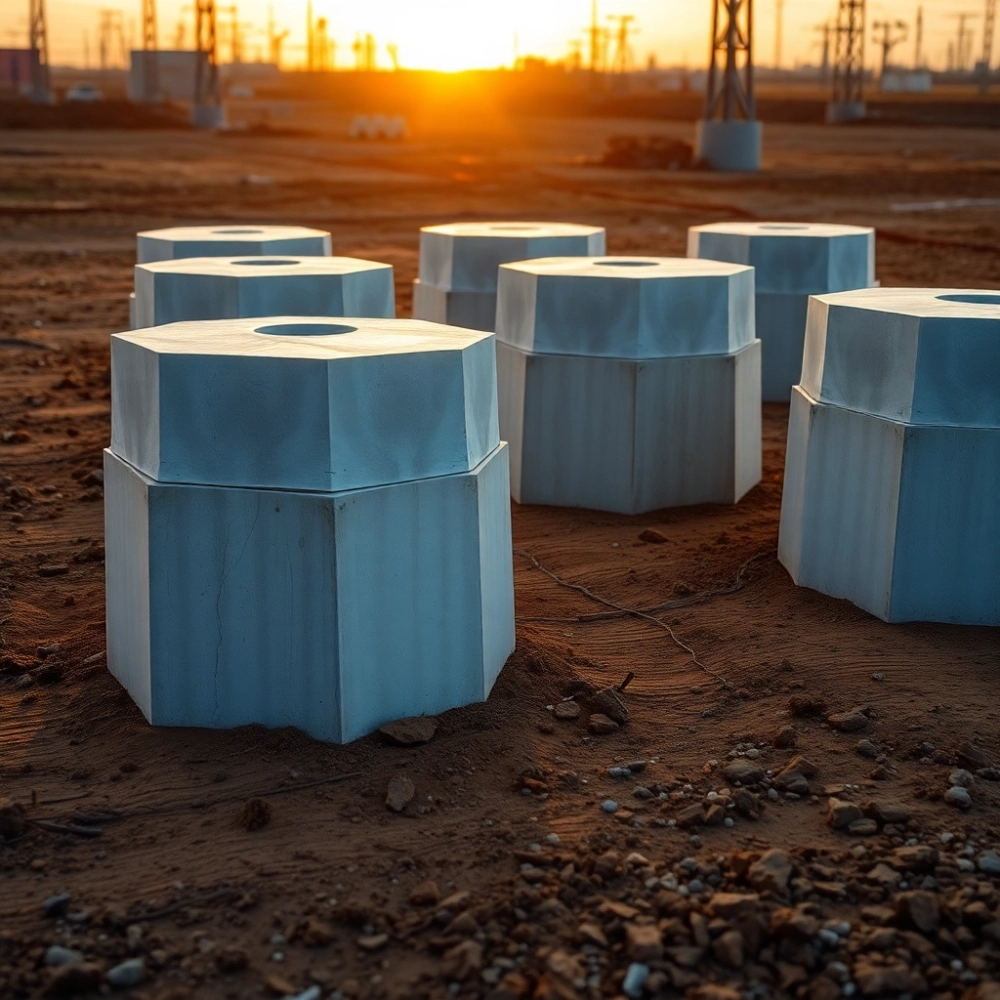

Prefabrykowane fundamenty pod słupy energetyczne – co nowego w 2026?

Każdy projekt linii przesyłowej 110 kV stoi przed tym samym dylematem: fundamenty muszą wytrzymać dziesięciolecia obciążeń, mrozów i pracy ciężkiego sprzętu, a jednocześnie zmieścić się w harmonogramie, który nie wybacza opóźnień.Prefabrykowane fundamenty pod słupy energetyczne oferują rozwiązanie, które łączy przemysłową precyzję z elastycznością adaptacji do konkretnych warunków gruntowych. Jeśli szukasz materiału, który pozwoli Ci podjąć świadomą decyzję zakupową, ten artykuł wyjaśni mechanizmy, normy i realne koszty bez marketingowego szumu.

• Rodzaje prefabrykowanych fundamentów pod słupy energetyczne
• Jak dobrać fundament prefabrykowany do linii 110 kV
• Zalety żelbetowych fundamentów prefabrykowanych dla słupów
• Fundamenty prefabrykowane pod słupy energetyczne

Rodzaje prefabrykowanych fundamentów pod słupy energetyczne

Prefabrykowane fundamenty pod słupy energetyczne dzielą się na kilka kluczowych typów, z których każdy odpowiada innym warunkom obciążeniowym i geomorfologicznym. Najczęściej stosowane w projektach elektroenergetycznych są fundamenty k owe typu EC SF WPŻ oraz fundamenty płytowe EC F WPŻ 110 kV, które różnią się geometrią rozkładu sił na podłoże. Fundamenty k owe przenoszą obciążenia poprzez pionowy rdzeń i boczne płaty, co sprawia, że sprawdzają się w gruntach o średniej nośności, natomiast płyty rozkładają ciężar słupa na znacznie większej powierzchni, redukując nacisk jednostkowy na grunt. Wybór między nimi determinuje głębokość przemarzania w danym regionie oraz planowane obciążenie wiatrem i liniami transmisyjnymi.

Konstrukcja żelbetowa fundamentów prefabrykowanych opiera się na betonie klasy C35/45 zbrojonym stalą żebrowaną B500SP, co zapewnia odporność na rozciąganie przy cyklicznych obciążeniach dynamicznych. Normy PN-EN 206+A2 i Eurocode 2 precyzyjnie definiują minimalne otuliny zbrojenia na poziomie 35 mm dla elementów narażonych na warunki atmosferyczne, a producenci stosujący technologiję wilgotnego dojrzewania osiągają wytrzymałość na ściskanie powyżej 40 MPa po 28 dniach. Proces produkcji w kontrolowanych warunkach hal fabrycznych eliminuje różnice jakościowe między partiami, co jest niemożliwe do uzyskania przy tradycyjnym betonie wylewanym na placu budowy. Każdy element przechodzi badania szczelności i kontrolę wymiarową z tolerancją ±5 mm na kluczowych wymiarach.

Wymiary standardowe fundamentów k owych wahają się od 1200 do 2000 mm średnicy główicy oraz 600 do 1000 mm średnicy trzpienia, przy wysokości całkowitej sięgającej 2,5 do 4 metrów w zależności od kategorii gruntowej. Fundamenty płytowe typu EC F WPŻ 110 kV osiągają wymiary 2400×2400×400 mm przy masie własnej przekraczającej 2,3 tony, co wymaga specjalistycznego sprzętu transportowego i montażowego. Ich zbrojenie składa się z siatek górnych i dolnych połączonych strzemionami rozmieszczonymi co 150 mm, co tworzy przestrzenną klatkę o nośności obliczeniowej 850 kNm momentu zginającego. Podłączenie do słupa realizowane jest przez wciskane tuleje kotwiące osadzone na etapie produkcji z dokładnością ±2 mm w każdej płaszczyźnie.

Na rynku dostępne są również wersje niestandardowe fundamentów prefabrykowanych, projektowane pod kątem specyficznych warunków, takich jak wysoki poziom wód gruntowych czy skały macierzyste na głębokości 1,5 metra. Producent może dostarczyć fundamenty z dodatkowymi kanałami na odwodnienie, wtopionymi rurami ochronnymi na okablowanie telekomunikacyjne czy powierzchniami antykorozyjnymi dla agresywnych środowisk chemicznych. Czas realizacji zamówienia specjalnego wynosi typowo 4 do 6 tygodni od zatwierdzenia dokumentacji technicznej, podczas gdy fundamenty standardowe są dostępne od ręki w magazynach producenta. Koszty wersji niestandardowej przekraczają ceny katalogowe o 20 do 40%, jednak eliminacja kosztów robót ziemnych i szalunków często rekompensuje tę różnicę.

Fundamenty prefabrykowane pod słupy energetyczne wymagają odpowiedniego transportu i składowania na placu budowy. Producent dostarcza elementy na ciężarówkach z HDS-em, a rozładunek musi nastąpić na uprzednio przygotowanym, wyrównanym podłożu zabezpieczonym geotekstylią. Czas magazynowania przed montażem nie powinien przekraczać 3 miesięcy bez dodatkowej impregnacji, a kołki transportowe należy usunąć dopiero przed osadzeniem fundamentu w wykopie. Złącza między fundamentem a słupem wymagają precyzyjnego wyrównania poziomicą laserową z tolerancją 1 mm/mb, co eliminuje naprężenia montażowe w konstrukcji.

Jak dobrać fundament prefabrykowany do linii 110 kV

Dobór fundamentu prefabrykowanego pod słup energetyczny 110 kV wymaga analizy trzech parametrów: nośności gruntu, obciążenia eksploatacyjnego słupa oraz warunków klimatycznych miejsca instalacji. Normy PN-EN 1997-1 i przewodnik techniczny GEDZAN nakazują przeprowadzenie badań geotechnicznych na głębokości minimum 1,5 raza większej niż wymiar fundamentu, a ich wyniki determinują wybór między fundamentem k owym a płytowym. Grunty spoiste o spójności powyżej 50 kPa pozwalają na zastosowanie fundamentów k owych, podczas gdy grunty sypkie i nasypowe wymagają rozbudowanych płyt rozkładających obciążenie na większej powierzchni.

Obciążenie eksploatacyjne słupa 110 kV składa się z ciężaru konstrukcji stalowej, przewodów liniowych, opraw izolatorowych oraz sił pochodzących od wiatru i oblodzenia. Dla typowego słupa anodowego o wysokości 27 metrów suma pionowych obciążeń sięga 180-220 kN, a moment zginający u podstawy może przekraczać 900 kNm przy ekstremalnych warunkach pogodowych. Fundament EC SF WPŻ o nośności 850 kNm wystarcza dla słupów narożnych i kątowych w terenie płaskim, natomiast słupy liniowe proste z mniejszymi momentami pozwalają na stosowanie ekonomiczniejszych wariantów o nośności 650-700 kNm. Projektant konstrukcji stalowej powinien przekazać wykonawcy fundamentów wartość charakterystyczną momentu zginającego wraz z współczynnikiem bezpieczeństwa γF=1,35 zgodnie z Eurocode.

Głębokość przemarzania w Polsce waha się od 0,8 m na południu do 1,4 m na północnym wschodzie, co bezpośrednio wpływa na długość trzpienia fundamentu k owego. Fundament musi sięgać minimum 0,2 m poniżej strefy przemarzania, aby wykluczyć cykliczne ruchy pionowe wywołane zamarzaniem i rozmarzaniem wody w porach gruntu. W gruntach gliniastych, gdzie poziom wód gruntowych ulega sezonowym wahaniom, stosuje się fundamenty z dodatkowym zbrojeniem przeciwrdzeniowym oraz powłoką hydrofobową aplikowaną pod ciśnieniem. Montaż w takich warunkach wymaga wzmocnionego podsypki żwirowej o grubości minimum 30 cm i drenażu odprowadzającego wodę zanieczyszczoną drobnymi cząstkami gliny.

Przy wyborze dostawcy fundamentów prefabrykowanych warto zweryfikować certyfikat ZKP (Zakładowa Kontrola Produkcji) oraz deklarację właściwości użytkowych wystawioną na podstawie badań typu. Producent powinien udostępnić protokoły z badania wytrzymałości betonu na ściskanie, certyfikat zbrojenia stalowego oraz rysunki wymiarowe z tolerancjami wykonawczymi. Koszt fundamentu to nie tylko cena zakupu, lecz także logistyka dostawy na plac budowy fundamenty k owe o masie 2,5 tony wymagają ciężarówki 3-osiowej z HDS-em, a transport na odległość 150 km może podnieść cenę o 15-20%. Dla projektów zlokalizowanych w trudno dostępnych rejonach leśnych lub górskich warto rozważyć fundamenty z modułowymi przyłączami umożliwiającymi demontaż i ponowny transport.

Zamawiając fundamenty prefabrykowane pod słupy energetyczne, należy przygotować dokumentację zawierającą przekroje geotechniczne, obciążenia charakterystyczne od projektanta konstrukcji oraz wymagania dotyczące wykończenia powierzchni. Producent na tej podstawie dobierze odpowiednią ilość i klasę zbrojenia oraz określi sposób transportu i rozładunku. Przykładowo, fundament EC F WPŻ 110 kV o wymiarach 2400×2400×400 mm wymaga.specjalnego ustawienia na placental, aby wykluczyć punktowe obciążenia krawędziowe, które mogłyby wywołać mikropęknięcia powierzchni roboczej. Terminy dostaw należy skoordynować z harmonogramem prac ziemnych idealnie, gdy fundament dotrze na plac w momencie gotowości wykopu, bez konieczności wielokrotnego przemieszczania.

Zalety żelbetowych fundamentów prefabrykowanych dla słupów

Żelbetowe fundamenty prefabrykowane dla słupów energetycznych oferują przewagę czasową, która w projektach linii przesyłowych przekłada się bezpośrednio na realne oszczędności. Montaż fundamentu k owego EC SF WPŻ trwa średnio 4 godziny przy użyciu dźwigu samojezdnego, podczas gdy tradycyjny fundament wylewany wymaga minimum 7 dni roboczych na szalowanie, zbrojenie, wylewanie i dojrzewanie betonu. W kontekście budowy 50 słupów linii 110 kV różnica ta oznacza redukcję czasu robót fundamentowych z 350 do 200 dni roboczych, co pozwala na wcześniejsze rozpoczęcie prac liniowych i uniknięcie kar umownych za opóźnienia. Produkcja w warunkach fabrycznych eliminuje przestoje wynikające z niekorzystnych warunków atmosferycznych deszcz czy mróz nie wpływają na jakość elementów przechowywanych w hali.

Trwałość konstrukcji żelbetowej fundamentów prefabrykowanych sięga 50-80 lat przy minimalnym nakładzie konserwacyjnym, co potwierdzają badania starzeniowe przeprowadzone przez instytuty badawcze dla branży energetycznej. Beton C35/45 osiąga porowatość poniżej 10%, co znacząco ogranicza penetrację wody i substancji agresywnych do struktury zbrojenia. Powłoka ochronna z szkła lub preparatów bitumicznych nakładana w fabryce zwiększa żywotność w środowiskach zasolonych czy kwaśnych, gdzie standardowy fundament wylewany wymagałby kosztownych renowacji już po 15 latach eksploatacji. Norma PN-EN 13369 precyzuje wymagania dotyczące mrozoodporności na poziomie F150, co oznacza 150 cykli zamrażania i rozmrażania bez degradacji parametrów mechanicznych.

Jakość wykonania fundamentów prefabrykowanych podlega rygorystycznej kontroli wewnętrznej i zewnętrznej, co przekłada się na powtarzalność parametrów między partiami produkcyjnymi. Badania okresowe obejmują wytrzymałość betonu na ściskanie na próbkach sześciennych, szczelność połączeń wodą pod ciśnieniem oraz kontrolę wymiarową za pomocą skanera laserowego 3D. Certyfikat Zakładowej Kontroli Produkcji wydawany przez akredytowaną jednostkę certyfikującą potwierdza zgodność z normą PN-EN 13369 i umożliwia oznakowanie wyrobu znakiem CE. Inwestorzy realizujący projekty finansowane ze środków unijnych muszą wykazać zgodność fundamentów z wymaganiami systemu zarządzania jakością ISO 9001, co stanowi dodatkowe zabezpieczenie przed wadami ukrytymi.

Koszt fundamentów prefabrykowanych należy analizować w ujęciu całkowitego kosztu inwestycji, nie zaś wyłącznie ceny zakupu. Oszczędności wynikające z szybszego montażu obejmują mniejsze koszty wynajmu dźwigu, skrócony czas pracy ekip budowlanych oraz wcześniejsze uruchomienie linii przesyłowej generującej przychody. Fundamenty prefabrykowane eliminują również koszty szalunków traconych, które w tradycyjnej technologii stanowią 15-20% kosztów roboczych. Dla projektu linii 110 kV o długości 30 km z 80 słupami oszczędności całkowite sięgają 180-250 tysięcy PLN w porównaniu z fundamentami wylewanymi, przy zachowaniu wyższej jakości i powtarzalności parametrów konstrukcyjnych.

Prefabrykowane fundamenty pod słupy energetyczne sprawdzają się w każdych warunkach, od płaskich terenów rolniczych po górskie przełęcze, gdzie transport elementów wielotonowych wymaga specjalistycznego planowania logistycznego. Producenci oferują dostawy na rynek krajowy oraz eksport za granicę, co oznacza, że można pozyskać dostawcę działającego w ramach europejskiej normy jakościowej EN 13369 niezależnie od lokalizacji projektu. Wybór fundamentu prefabrykowanego to decyzja, która na dekady zapewnia stabilność konstrukcji słupa, minimalizuje ryzyko awarii fundamentowej i gwarantuje zgodność z wymaganiami norm elektroenergetycznych a to wszystko przy mniejszym całkowitym nakładzie finansowym niż w przypadku tradycyjnych rozwiązań monolitycznych.

Podsumowanie: Przy wyborze fundamentów prefabrykowanych pod słupy energetyczne zweryfikuj certyfikat ZKP, nośność dostosowaną do momentu zginającego słupa oraz klasę betonu C35/45. Dla gruntów o nośności poniżej 100 kPa wybierz fundamenty płytowe, a dla warunków z wysokim poziomem wód zabezpiecz element powłoką hydrofobową. Zamów elementy z minimum 4-tygodniowym wyprzedzeniem, jeśli projektujesz wersję niestandardową.
