Gdzie umieścić rozdzielacz ogrzewania podłogowego, żeby działał bez problemu?

Wysokość montażu i odległości rozdzielacza podłogówki

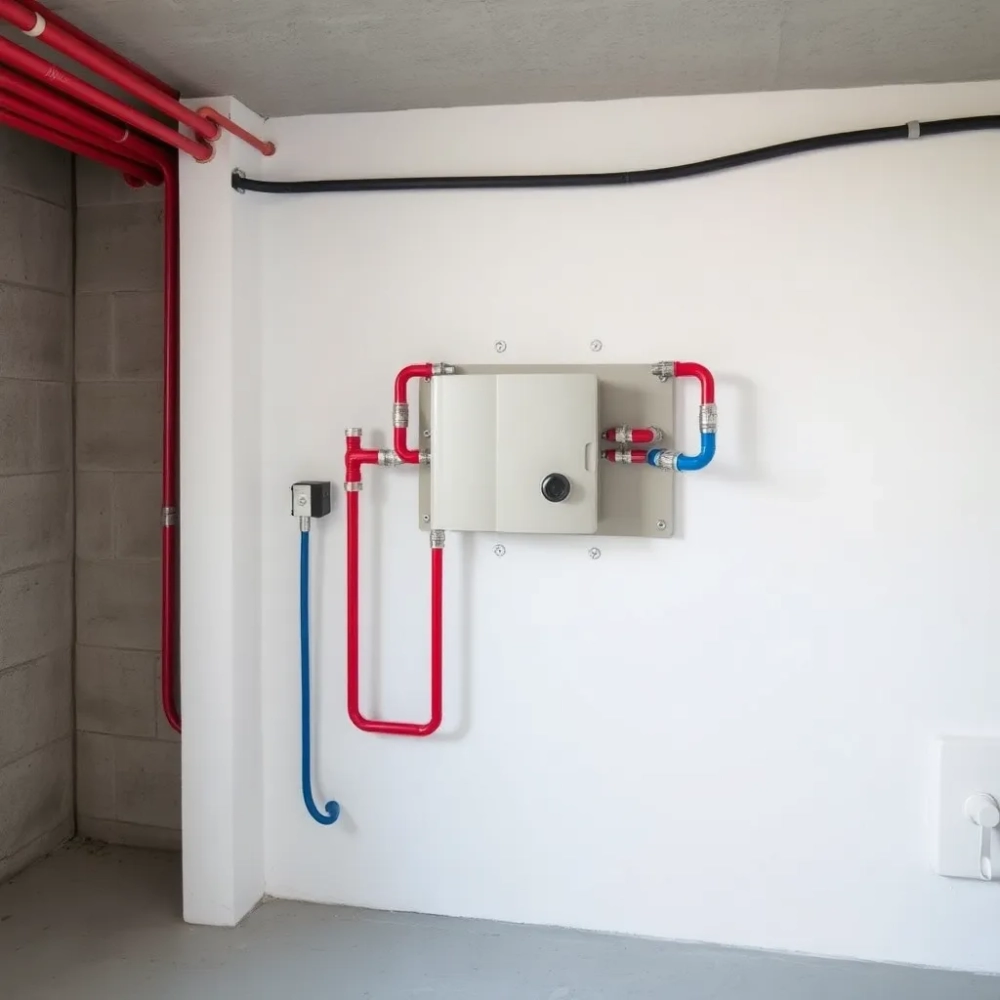

Rozdzielacz do podłogówki powinien wylądować na ścianie wewnętrznej, w geometrycznym centrum ogrzewanej strefy, na wysokości 30-50 cm od poziomu gotowej posadzki. Taki przedział nie jest przypadkowy. Dolna granica 30 cm gwarantuje wygodne odkręcenie zaworu odcinającego bez kucania, górna 50 cm chroni przed przypadkowym uderzeniem kolanem w drzwiczki szafki. Różnica ciśnienia między zasilaniem a powrotem wynosi zaledwie 0,1-0,3 bar przy prawidłowo wyregulowanym przepływie, więc każdy metr rury w górę wprowadza stratę około 0,01 bar. Centralne usytuowanie skraca najdłuższą pętlę i wyrównuje opory hydrauliczne.

• Wysokość montażu i odległości rozdzielacza podłogówki
• Szafka rozdzielaczowa do ogrzewania podłogowego jaką wybrać
• Rozdzielacz podłogówki a połączenie z grzejnikami i kotłem
• Najczęstsze błędy przy montażu rozdzielacza do podłogówki

Pojedynczy obieg ogrzewania podłogowego nie powinien przekraczać 100 mb rury przy średnicy 16 mm, a przy 20 mm górna granica to około 120 mb. Powyżej tego progu spadek ciśnienia rośnie nieliniowo i pompa obiegowa zaczyna pracować na granicy wydajności. Dwa mniejsze rozdzielacze z czterema sekcjami każdy biją jeden duży z ośmioma, ponieważ krótsze nitki zużywają mniej energii na przepływ i łatwiej je zbalansować przepływomierzami.

Odległość od stref mokrych, czyli prysznica, wanny czy strefy pralki, musi wynosić co najmniej 60 cm. To wymóg normy PN-EN 1264-4, który chroni elementy mosiężne przed ciągłą ekspozycją na parę wodną i korozję kontaktową. W łazience można montować wyłącznie rozdzielacze ze stali nierdzewnej, klasa odporności na korozję co najmniej A2. Najczęściej wybieraną lokalizacją pozostaje korytarz, bo zapewnia łatwy dostęp serwisowy bez wchodzenia do pomieszczeń mieszkalnych.

Pod schodami, w garderobie albo wnęce ściennej między pokojami to kolejne sprawdzone lokalizacje. Każda z nich oferuje dyskrecję, ale różni się ergonomią serwisu. Wnęka w ścianie działowej o głębokości 12-15 cm pozwala schować cały zestaw z rurami zasilającymi. Garderoba bywa zdradliwa, bo po zabudowie meblowej dostęp do zaworów bywa blokowany przez półki. Każde rozwiązanie wymaga wcześniejszego pomiaru po trasie rur i rezerwy minimum 10 cm wokół korpusu rozdzielacza dla kompensacji termicznej.

Minimalna odległość rozdzielacza od kotła gazowego czy pompy ciepła to kwestia komfortu akustycznego, nie przepisów. 2-3 metry w zupełności wystarczą, by odgłosy przepływu wody nie przenikały do sypialni. W domach z rekuperacją warto unikać montażu w szafce z wentylacją wywiewną, bo mikrowentyle obniżają temperaturę w obudowie i zaburzają odczyty kapilarnych przepływomierzy. Lokalizacja powinna być też sucha, z wilgotnością poniżej 60%, bo zawilgocony mosiądz pokrywa się patyną, która po kilku latach utrudnia odkręcanie pokręteł.

Szafka rozdzielaczowa do ogrzewania podłogowego jaką wybrać

Szafka rozdzielaczowa to nie ozdoba, lecz obudowa ochronna, która maskuje mechanikę i daje dostęp serwisowy. Występuje w wersji podtynkowej oraz natynkowej. Podtynkowa, wmurowana w ścianę, zajmuje od 12 do 15 cm głębokości i wymaga wyprowadzenia futryny jeszcze przed tynkowaniem. Natynkowa stoi na wierzchu, ma od 8 do 12 cm głębokości i sprawdza się przy remontach, kiedy kucie ścian odpada. Materiał konstrukcyjny to najczęściej blacha stalowa malowana proszkowo, choć spotyka się też tworzywo ABS w tańszych zestawach.

Szerokość szafki musi pomieścić rozdzielacz z marginesem 5 cm po każdej stronie na przyłącza. Dla rozdzielacza 2-obiegowego wystarczy wnęka 35 cm, dla 6-obiegowego potrzeba już 70 cm. Wysokość wewnętrzna to zwykle 50-70 cm, a wysokość drzwiczek 40-60 cm, co odpowiada typowej lokalizacji na wysokości 30-50 cm od podłogi. Drzwiczki rewizyjne powinny otwierać się pod kątem co najmniej 95°, żeby dało się wyjąć wkładkę bez zdejmowania zawiasów.

Wentylacja szafki bywa niedoceniana. Otwory wentylacyjne o średnicy minimum 2 cm w górnej i dolnej części obudowy zapobiegają kondensacji pary wodnej. Kondensat w zamkniętej przestrzeni to pierwszy krok do korozji połączeń gwintowych. Najlepsze modele mają też kratkę z filtrem przeciwpyłowym, który zatrzymuje kurz i ułatwia późniejszą regulację przepływomierzy, bo mechanizm nie zarasta kamieniem.

Materiał, z którego wykonano sam rozdzielacz, wpływa na trwałość i cenę. Mosiądz jest klasyką o żywotności 25-30 lat, poliamid (tworzywo zbrojone włóknem szklanym) kosztuje mniej, ale po 15 latach bywa podatny na mikropęknięcia. Stal nierdzewna AISI 304 to segment premium, odporny na agresywną wodę i glikol. Szafka zamykana na kluczyk chroni przed przypadkowym przekręceniem przepływomierza przez dzieci, ale klucz musi wisieć w znanym miejscu, bo dostęp serwisowy w awaryjnej sytuacji musi być natychmiastowy.

Dobór szafki warto zacząć od liczby obwodów, a nie od wyglądu drzwiczek. Jeśli dom ma 120 m² powierzchni grzewczej, potrzeba zwykle 6-8 obwodów. Każdy pokój dostaje własny obieg, chyba że powierzchnia nie przekracza 10 m² i mieści się w jednej pętli. W praktyce łazienka zawsze idzie osobno, bo ma inny reżim temperaturowy niż salon. Przy większych instalacjach, powyżej 200 m², lepiej podzielić rozdzielacze na dwie szafki, niż upychać 12 obwodów w jednej obudowie.

Rozdzielacz podłogówki a połączenie z grzejnikami i kotłem

Ogrzewanie podłogowe wymaga temperatury zasilania 35-45°C, grzejniki wysokotemperaturowe potrzebują 55-75°C. Połączenie obu obiegów w jedną instalację wymaga grupy pompowej mieszającej, która obniża temperaturę wody z kotła do poziomu bezpiecznego dla rur PE-X. Zawór trójdrogowy lub czterodrogowy z siłownikiem termicznym miesza gorący czynnik z chłodniejszą wodą z powrotu, uzyskując zadaną temperaturę zasilania podłogówki. Bez tego elementu rury szybko degradują się termicznie, a posadzka może pęknąć przy zbyt gwałtownym skoku temperatury.

Grupa pompowa miesza się z rozdzielaczem przez dwa króćce: zasilanie i powrót. Średnica przyłączy to zazwyczaj 1 cal (DN25), choć mniejsze instalacje wystarczą z 3/4 cala (DN20). Pompa obiegowa o wydajności 2-4 m³/h i wysokości podnoszenia 4-6 m w zupełności obsługuje dom 150-200 m². Automatyka pogodowa z czujnikiem temperatury zewnętrznej moduluje temperaturę zasilania krzywą grzewczą, co obniża zużycie gazu lub prądu w pompie ciepła nawet o 15-20% rocznie.

Termostaty pokojowe współpracują z siłownikami termoelektrycznymi zamontowanymi na zaworach rozdzielacza. Gdy w pokoju zostaje osiągnięta temperatura zadana, siłownik zamyka obieg. Pozostałe obiegi nadal pracują, więc pompa nie zatrzymuje się całkowicie. Zawory regulacyjne na zasilaniu i przepływomierze na powrocie pozwalają ustawić identyczny przepływ w każdej pętli, zwykle 1,5-2,5 l/min. Bez regulacji najkrótsza pętla kradnie ciśnienie i podłoga pod nią jest cieplejsza o 3-4°C niż pod najdłuższą.

Ciśnienie robocze w instalacji podłogowej powinno utrzymywać się w przedziale 1,5-2,5 bar, a próba szczelności przebiega przy 3 barach przez 30 minut. Każdy rozdzielacz ma zawór do napełniania i spustu, dzięki czemu płukanie instalacji przed pierwszym uruchomieniem zajmuje kilkanaście minut, nie godziny. Separator powietrza montowany na zasilaniu tuż przed rozdzielaczem wyłapuje mikropęcherzyki, które w rurach PE-X zbierają się w najwyższych punktach i tworzą korki gazowe blokujące przepływ.

Najczęstsze błędy przy montażu rozdzielacza do podłogówki

Zabudowa rozdzielacza na stałe, bez drzwiczek rewizyjnych, to grzech główny inwestorów, którzy po remoncie zapominają o potrzebie serwisu. Po pięciu latach eksploatacji w rurach osiadają drobiny kamienia i glikolu, a zawór regulacyjny wymaga okresowego czyszczenia. Bez dostępu trzeba kuć ścianę albo zrywać glazurę, a to kosztuje więcej niż porządna szafka z dobrymi zawiasami.

Montaż rozdzielacza bezpośrednio w łazience, zwłaszcza przy wannie lub prysznicu, łamie normę PN-EN 1264-4 i przyspiesza korozję mosiądzu. Para wodna osiada na zimnych metalowych powierzchniach i tworzy warstwę elektrolitu, który w kontakcie z mosiądzem uruchamia korozję wżerową. Po ośmiu latach taki rozdzielacz zaczyna przeciekać w najmniej spodziewanym momencie, zwykle w środku zimy.

Brak zaworów odcinających na każdym obwodzie to drugi klasyk. Bez nich demontaż jednej pętli, na przykład przy uszkodzeniu mechanicznym, wymaga spuszczania wody z całej instalacji. Zawory kulowe na zasilaniu i powrocie każdej sekcji kosztują łącznie kilkaset złotych, a oszczędzają kilka dni suszenia podłogi po nieplanowanej awarii.

Zbyt wysoka temperatura zasilania, powyżej 50°C, bywa skutkiem źle ustawionej grupy pompowej. Rury PE-X wytrzymują 95°C krótkoterminowo, ale skoki powyżej 55°C powodują mikrouszkodzenia struktury molekularnej tworzywa. Po kilku sezonach rura twardnieje i traci elastyczność, a ryzyko pęknięcia w miejscu zagięcia rośnie trzykrotnie. Termometr na zasilaniu rozdzielacza kosztuje kilkanaście złotych, a informuje o problemie natychmiast.

Brak projektu rozdzielacza przed zakupem komponentów oznacza, że szafka bywa za mała lub za wąska. Najczęściej pomijanym parametrem jest odległość króćców od ściany, która powinna wynosić minimum 4 cm. Bez tej rezerwy klucz do zaworu nie mieści się w szczelinie i regulacja jest niemożliwa. Każdy producent podaje kartę techniczną z rysunkiem i wymiarami, a jej pobranie zajmuje dwie minuty i oszczędza godziny nerwów na budowie.

Regulacja przepływomierzy bywa traktowana po macoszemu, bo system rusza i grzeje. Nierównomierny rozkład temperatury na posadzce, wyraźne „wyspy ciepła" w jednym pokoju i chłodne strefy w innym to typowy objaw braku balansu hydraulicznego. Wystarczy 15 minut z kluczem imbusowym i tabelą przepływów, by każda pętla dostała identyczną ilość wody. Po takiej kalibracji komfort rośnie, a pompa obiegowa pobiera mniej prądu, bo pracuje przy niższym oporze.
