Jak obliczyć kąt schodów i nie zwariować z pomiarem

Źle wyliczony kąt nachylenia schodów to prosta droga do bolących kolan, zahaczanych butów i balustrady, która nie spełnia swojej roli. Jedna pomyłka przy pomiarze potrafi rozjechać się z normą nawet o kilkanaście milimetrów na pojedynczym stopniu, a wtedy cała konstrukcja zaczyna uwierać już po miesiącu codziennego użytkowania. Poniżej znajdziesz kompletną ścieżkę: od trójkąta prostokątnego, przez trzy sprawdzone metody pomiaru, aż po konkretne liczby zgodne z polskimi przepisami.

• Kąt nachylenia schodów wzór i trójkąt prostokątny
• Pomiar kąta schodów kątomierzem i poziomicą
• Normy kąta schodów wewnętrznych i zewnętrznych

Kąt nachylenia schodów wzór i trójkąt prostokątny

Wystarczy jeden stopień, żeby policzyć wszystko. Każdy stopień tworzy bowiem z następnym prostokąt, którego przekątna biegnie pod tym samym kątem co całe schody. To ten sam kąt, który widzisz, gdy stajesz na podeście i patrzysz w dół na ciąg stopni.

W praktyce liczy się tangens kąta nachylenia, oznaczany zwykle symbolem β. Tangens to stosunek wysokości stopnia h do jego głębokości g, czyli po prostu h dzielone przez g. Wystarczy teraz odczytać z tablic lub kalkulatora wartość kąta, którego tangens daje taki wynik, i gotowe.

Wzór wygląda więc następująco: β = arctan(h / g). Dla stopnia o wysokości 180 mm i głębokości 250 mm otrzymujemy arctan(0,72), czyli około 35,75 stopnia. W przybliżeniu to 36 stopni, co mieści się w optymalnym przedziale dla schodów wewnętrznych.

Część poradników myli dwa kąty: β jako nachylenie biegu schodów oraz α jako kąt dopełniający, liczony od poziomu podłogi do linii biegu. Suma tych kątów zawsze daje 90 stopni, bo razem tworzą trójkąt prostokątny. Jeśli więc ktoś podaje Ci kąt 55 stopni, prawdopodobnie właśnie zmierzył α zamiast β, i to jest właśnie najczęstszy błąd przy zamawianiu elementów wykończeniowych.

Przy większej liczbie stopni wynik się nie zmienia, jeśli wszystkie mają identyczną wysokość i głębokość. Tangens β liczysz wtedy z sumy wszystkich wysokości podzielonej przez sumę wszystkich głębokości, czyli de facto z tych samych wartości h i g. Trójkąt prostokątny rozciąga się wtedy na całą długość biegu, a jego przeciwprostokątna staje się linią balustrady.

Pomiar kąta schodów kątomierzem i poziomicą

Trzy metody, trzy różne precyzje i trzy zupełnie inne zestawy narzędzi. Dobierz tę, która pasuje do Twojej sytuacji, a nie odwrotnie.

Kątomierz klasyczny lub cyfrowy

Najszybsze rozwiązanie, gdy schody już stoją. Przykładasz przyrząd do policzka stopnia w taki sposób, żeby jedno ramię przylegało do krawędzi stopnia, a drugie do krawędzi sąsiedniego. Odczytywana wartość to właśnie β, o ile mierzysz od poziomu stopnia, a nie od ściany.

Wybieraj kątomierze z ramionami o długości co najmniej 300 mm. Krótsze ramię na nierównym stopniu łapie luzy i potrafi pokazać wynik różniący się nawet o 2 stopnie od rzeczywistości. Modele cyfrowe z dokładnością 0,1 stopnia sprawdzają się przy większych projektach, gdzie każdy stopień kosztuje znacząco.

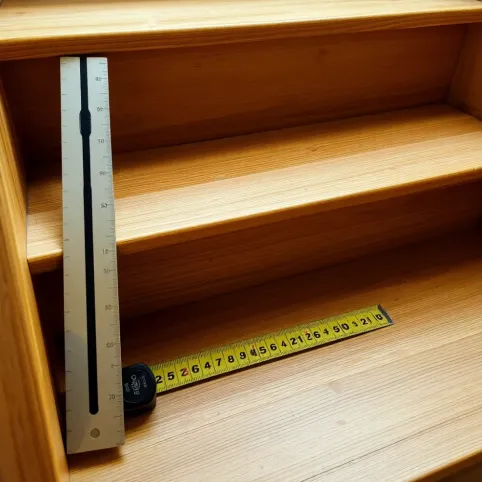

Miarka i Twierdzenie Pitagorasa

Metoda dla purystów, którzy nie ufają żadnemu gotowemu przyrządowi. Mierzysz wysokość i głębokość jednego stopnia, a potem wprowadzasz wartości do wzoru na tangens. Nie potrzebujesz nawet kalkulatora naukowego, bo wystarczy podzielić h przez g i odczytać wynik w tablicy trygonometrycznej.

Ta metoda ma jedną ogromną zaletę: pokazuje też, czy schody są równe. Mierzysz pięć losowych stopni w różnych miejscach biegu i porównujesz. Różnice powyżej 5 mm na wysokości lub 10 mm na głębokości to sygnał ostrzegawczy, bo norma dopuszcza wprawdzie niewielkie odchyłki, ale ciało ludzkie reaguje na nie znacznie szybciej niż jakikolwiek przepis.

Poziomica i liniał

Trik stosowany przez doświadczonych majsterkowiczów, gdy pod ręką nie ma kątomierza. Przykładasz poziomicę do policzka stopnia, a liniał kładziesz na powierzchni stopnia. Między poziomicą a liniałem tworzy się kąt β, który możesz zmierzyć zwykłym kątownikiem stolarskim albo po prostu obliczyć z twierdzenia Pitagorasa, znając prześwit poziomicy i długość liniału.

Przy tej metodzie ważna jest długość liniału. Krótszy niż 400 mm daje wynik obarczony błędem rzędu 1 stopnia. Dłuższy, na przykład metrowy, pozwala zejść do pół stopnia dokładności, co w zupełności wystarcza do celów praktycznych, w tym doboru balustrady.

Normy kąta schodów wewnętrznych i zewnętrznych

Polskie przepisy nie wymyślają kąta od zera, lecz opierają się na normie PN-EN 1991-1-1 oraz warunkach technicznych, jakim powinny odpowiadać budynki. Z obu dokumentów wynika dość wąski korytarz wartości, w którym schody są bezpieczne i wygodne zarazem.

Dla budynków mieszkalnych norma dopuszcza kąt nachylenia od 26 do 42 stopni. Optymalny, czyli taki, przy którym zmęczenie rośnie najwolniej, mieści się między 30 a 35 stopni. Wyjście poza górną granicę oznacza, że użytkownik zaczyna wchodzić praktycznie po drabince, a balustrada staje się niezbędna, gdyż brak poręczy przy stromym podeście realnie zwiększa ryzyko upadku.

Schody zewnętrzne rządzą się łagodniejszymi regułami. Kąt od 20 do 30 stopni zapewnia bezpieczeństwo zimą, gdy nawierzchnia staje się śliska, oraz latem, gdy mokre buty potrafią zadziwiająco łatwo ześlizgnąć się z ostrzejszego profilu. Wartości powyżej 35 stopni są dopuszczalne przy schodach zabiegowych lub piwnicznych, gdzie ruch jest rzadki i krótki.

Wzór 2h + g, znany jako zasada Blondela, daje dodatkowe sito kontrolne. Dla komfortowego chodu suma podwojonej wysokości i głębokości powinna mieścić się między 600 a 660 mm. Wartość 630 mm uchodzi za ideał, od którego odchylenia rzędu 20 mm są wciąż akceptowalne, a powyżej 30 mm ciało zaczyna odczuwać dyskomfort.

Najczęstsze błędy pomiarowe

Pomiar z uwzględnieniem nosków stopni to grzech główny każdej inwentaryzacji. Wystające krawędzie, zwłaszcza w okładzinach z gresu czy kamienia, potrafią dodać 15 do 25 mm do głębokości, a wysokość potrafią zwiększyć o 5 do 10 mm. Mierz od stałego podłoża, a nie od ozdobnego profilu.

Mierzenie kąta α zamiast β to drugi klasyk. Kątomierz przyłożony do ściany pokaże wartość dopełniającą, czyli 90 minus β, co przy nachyleniu 36 stopni daje 54 stopnie. Zamawiając w takim przypadku elementy balustrady, otrzymasz zupełnie inne kąty wygięcia i całość po prostu nie spasuje.

Nierówne stopnie zabijają zarówno komfort, jak i obliczenia. Jeśli biegi schodowe mają rozjazd większy niż 5 mm, weź pod uwagę najgorszy stopień, bo to właśnie on wymusza kąt balustrady. Trzy równe stopnie i jeden o 10 mm wyższy dają w praktyce schody o kącie wyliczonym z tego najwyższego, a reszta tylko wprowadza w błąd.

Przy schodach zabiegowych, kręconych lub klinowych nie da się policzyć jednego kąta dla całej konstrukcji. Linia biegu zakrzywia się, a kąt β zmienia się na każdym odcinku. Stosuje się wtedy metodę przybliżoną: mierzy się kąt w trzech punktach biegu (początek, środek, koniec) i podaje średnią ważoną, zaokrąglając do pełnych stopni w górę.

Dokładność pomiaru zależy od narzędzia. Kątomierz cyfrowy daje błąd rzędu ±0,2 stopnia, kątomierz mechaniczny ±0,5 stopnia, miarka z obliczeniami tangensa ±0,3 stopnia, poziomica z liniałem ±0,7 stopnia. Przy doborze balustrady ta różnica bywa kluczowa, bo słupki mocowane pod kątem 35,8 zamiast 36,2 stopnia potrafią odstawać od ściany o kilka milimetrów, a wtedy cała linia poręczy traci równoległość.

Kiedy masz już β, sprawdź jeszcze dwie rzeczy. Po pierwsze, czy wysokość i głębokość pojedynczego stopnia mieszczą się w granicach 150 do 200 mm na wysokość oraz 220 do 320 mm na głębokość, bo to klasyczny korytarz komfortu. Po drugie, czy kąt mieści się w przedziale 26 do 42 stopni, bo to prawny wymóg dla budynków mieszkalnych. Obie kontrolne liczby powinny się zgadzać, zanim przekażesz wymiar dalej.

Znajomość tych trzech kątów: wzoru, metody pomiaru i normy, wystarcza, żeby samodzielnie zinwentaryzować schody w każdym budynku. Warto poświęcić na to pół godziny, bo błąd w obliczeniach obraca się potem godzinami poprawek u wykonawcy i dodatkowymi kosztami materiału.
