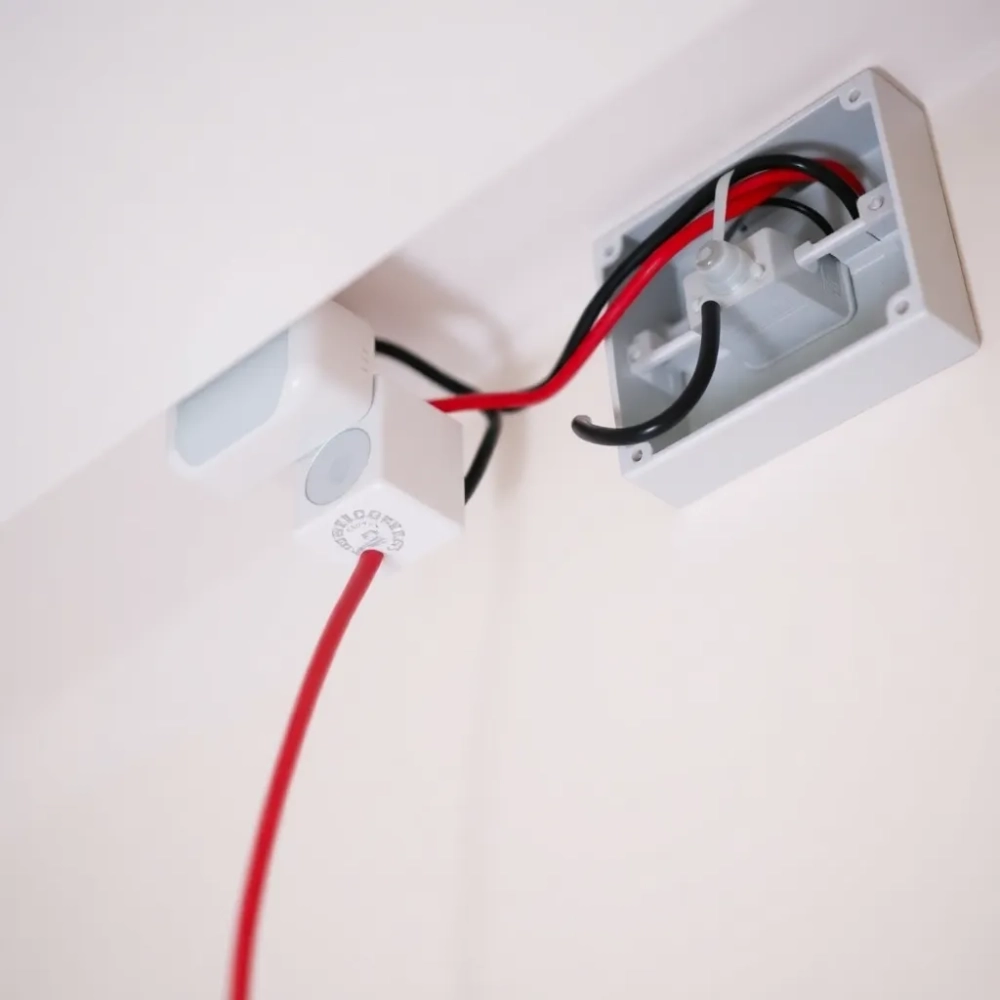

Jak podłączyć czujnik ruchu schodowy i zapomnieć o ciemnych stopniach

Półmrok na klatce schodowej to nie tylko dyskomfort, ale realne ryzyko potknięcia się, zwłaszcza gdy w domu są dzieci albo osoby starsze. Automatyczne oświetlenie schodowe z czujnikiem ruchu rozwiązuje ten problem raz na zawsze, a samo podłączenie, choć wymaga precyzji, nie należy do rocket science. Poniżej znajdziesz konkretny przepis: od wyboru sensora, przez schemat elektryczny, aż po uruchomienie i najczęstsze błędy, które widywałem podczas dziesiątków domowych instalacji.

• Wybór czujnika ruchu dopasowanego do schodów
• Lista zakupów i przygotowanie narzędzi
• Schemat podłączenia czujnika ruchu do oświetlenia schodowego
• Zasilacz i przekroje przewodów
• Rozmieszczenie i wysokość montażu czujników na schodach
• Integracja czujnika ruchu z łącznikiem schodowym
• Najczęstsze błędy przy podłączaniu czujnika ruchu na schodach
• Testy i odbiór instalacji
• Rozbudowa o smart home: Zigbee, Tuya i Home Assistant
• Bezprzewodowy retrofit na baterie
• Checklista przed uruchomieniem

Wybór czujnika ruchu dopasowanego do schodów

PIR wykrywa zmianę promieniowania podczerwonego, reagując na ciepło ludzkiego ciała w polu widzenia. Mechanizm jest prosty: soczewka dzieli przestrzeń na sektory, a gdy intruz przechodzi między nimi, czujnik odczytuje gwałtowny skok temperatury. W domowych schodach PIR sprawdza się doskonale, bo wąska klatka schodowa oznacza niewielki obszar do kontroli, a brak ruchomych źródeł ciepła (kaloryfery, nasłonecznienie) minimalizuje fałszywe alarmy.

Czujnik mikrofalowy emituje fale o częstotliwości około 5,8 GHz i mierzy ich odbicie, reagując na każdy poruszający się obiekt, nie tylko ciepły. Wykrywa ruch przez cienkie ścianki, płyty kartonowo-gipsowe, a nawet drewniane stopnie, co na schodach bywa wadą, bo potrafi reagować na ruch za ścianą klatki. Sprawdza się za to w dużych holach, gdzie potrzebujesz szerokiego zasięgu do 8 metrów.

Czujnik optyczny (kamera z algorytmem detekcji) rozpoznaje sylwetkę człowieka, ignorując muchy czy koty. Kosztuje znacznie więcej i wymaga połączenia z centralką smart home, ale na zabiegowych schodach willi, gdzie typowe PIR-y nie radzą sobie z martwymi strefami, bywa jedynym sensownym rozwiązaniem.

Na schodach wewnętrznych wybieraj czujniki PIR w wersji natynkowej lub podtynkowej z regulacją SENS (czułość), TIME (czas świecenia) i LUX (próg zmierzchu). Dla klatki schodowej ustaw LUX na minimum, bo potrzebujesz reakcji po zmroku, a w dzień światło dzienne powinno wystarczyć. SENS w korytarzu ustawiaj na 50-70% maksymalnej skali, bo pełna czułość w wąskiej przestrzeni powoduje ciągłe włączanie światła przez przechodzące koty.

Lista zakupów i przygotowanie narzędzi

Zanim zaczniesz montować czujnik ruchu na schodach, przygotuj wszystkie elementy. Połowicznie skompletowany zestaw to gwarancja chaosu, stresu i przestojów, a każdy przestój wydłuża czas pracy, gdy instalacja jest wyłączona z użytku.

BHP przed startem: wyłącz napięcie w rozdzielnicy głównej, sprawdź próbnikiem brak fazy na przewodach, używaj izolowanych narzędzi z atestem VDE 1000 V, noś okulary ochronne przy wierceniu w betonie. Pracuj w suchych warunkach, bo wilgoć na skórze obniża rezystancję i zwiększa ryzyko porażenia.

Schemat podłączenia czujnika ruchu do oświetlenia schodowego

Podstawowy obwód składa się z czterech przewodów oznaczonych L (faza), N (neutralny), OUT (wyjście sterujące) i PE (ochronny). L to przewód fazowy zasilający czujnik napięciem 230 V z rozdzielnicy. N to przewód neutralny, bez którego układ elektroniczny czujnika nie działa, nawet jeśli L jest podłączone poprawnie. OUT to wyjście przekaźnikowe lub tranzystorowe, przez które płynie prąd do taśmy LED po wykryciu ruchu. PE to uziemienie ochronne, wymagane przez normę PN-HD 60364 w każdej instalacji z przewodem ochronnym w ścianie.

UWAGA: przed otwarciem jakiejkolwiek puszki lub rozdzielnicy wyłącz bezpiecznik i upewnij się próbnikiem, że napięcie rzeczywiście zniknęło. Praca pod napięciem 230 V to nie odwaga, to błąd, który kończy się porażeniem albo pożarem.

Krok po kroku: w rozdzielnicy zamontuj wyłącznik różnicowoprądowy 30 mA, który zabezpiecza obwód przed skutkami dotyku pośredniego. Od wyłącznika puść przewód fazowy L do kostki czujnika, przewód neutralny N bezpośrednio do listwy N w rozdzielnicy, a przewód ochronny PE do szyny PE. Wyjście OUT połącz z wejściem zasilacza 12 V DC, a wyjście zasilacza z taśmą LED przez złączki WAGO.

Przy zasilaniu 12 V biegunowość ma znaczenie: czerwony przewód taśmy to plus, czarny to minus. Odwrócenie polaryzacji nie uszkodzi diod LED natychmiast, ale po kilku godzinach pracy skróci ich żywotność o 30-40%, bo driver w taśmie pracuje w warunkach, do których nie został zaprojektowany.

Dwa czujniki ruchu na schodach równolegle wymagają zastosowania przekaźnika sumującego lub bezpośredniego połączenia wyjść OUT przez diodę prostowniczą 1N4007. Każdy czujnik widzi ruch w swojej strefie i niezależnie wysteruje oświetlenie. Dioda separuje wyjścia, zapobiegając przepływowi prądu wstecz między czujnikami, co w tańszych modelach potrafi uszkodzić tranzystor wyjściowy.

Zasilacz i przekroje przewodów

Moc zasilacza oblicz ze wzoru P = (moc taśmy na metr × długość) × 1,2. Współczynnik 1,2 to zapas 20% na rozruch i starzenie się kondensatorów w zasilaczu. Przykład: 8 metrów taśmy 9,6 W/m to 76,8 W, mnożysz przez 1,2 i wychodzi 92 W. Wybierasz zasilacz 100 W, bo producent rzadko oferuje dokładnie 92 W, a zaokrąglenie w górę daje bufor bezpieczeństwa.

Przy napięciu 12 V spadki napięcia są znacznie bardziej odczuwalne niż przy 24 V, bo dla tej samej mocy prąd jest dwukrotnie wyższy. Jeśli trasa od zasilacza do najdalszego punktu taśmy przekracza 8 metrów, rozważ przejście na system 24 V. Taśmy 24 V są droższe o około 15%, ale pozwalają użyć cieńszych przewodów i uniknąć efektu ciemniejszych końcówek taśmy, który przy 12 V pojawia się po 6-7 metrach.

Rozmieszczenie i wysokość montażu czujników na schodach

Optymalna wysokość montażu czujnika PIR na schodach wewnętrznych to 1,8-2,2 metra od poziomu podłogi dolnego biegu. W tej strefie czujnik obejmuje wzrokiem cały bieg schodowy, a pole detekcji nie jest zasłaniane przez balustradę ani stopnie. Na schodach prostych wystarczy jeden czujnik zamontowany na ściance bocznej pod kątem 30° w dół względem płaszczyzny stopni.

Na schodach zabiegowych (z podestem pośrodku) instaluj dwa czujniki: jeden na dole, drugi na górze, każdy skierowany na swój bieg. Kąt nachylenia 20-30° zapewnia pokrycie pola widzenia na odległość 4-5 metrów, co odpowiada typowej długości biegu schodowego w domu jednorodzinnym.

Pro tip: test papierowy. Po zamontowaniu czujnika przyłóż kartkę A4 do pola detekcji i powoli przesuwaj ją w kierunku schodów. Gdy czujnik zareaguje, zaznacz granicę pola markerem. Powtórz procedurę w kilku miejscach, by zobaczyć realny zasięg, a nie deklarację producenta, która w praktyce bywa zawyżona o 20-30%.

Odległość czujnika od pierwszego stopnia powinna wynosić minimum 1,2 metra. Zbyt bliskie umieszczenie powoduje, że czujnik reaguje na ruch ręki osoby wchodzącej na schody, ale nie wykrywa osoby schodzącej z góry, bo znajduje się poza polem widzenia. Efekt jest taki, że światło zapala się tylko w jednym kierunku, a druga osoba wchodzi w ciemność.

Integracja czujnika ruchu z łącznikiem schodowym

Łącznik schodowy (popularnie nazywany schodowym) pozwala sterować oświetleniem z dwóch miejsc: dołu i góry klatki schodowej. W połączeniu z czujnikiem ruchu daje hybrydowy system: automatyczne włączanie po wykryciu ruchu, plus ręczne sterowanie, gdy chcesz zostawić światło zapalone na dłużej.

Schemat integracji wygląda tak: faza L z rozdzielnicy trafia do czujnika, wyjście OUT czujnika idzie do wejścia łącznika schodowego, a wyjście łącznika do zasilacza taśmy LED. Łącznik schodowy działa jako bypass: gdy jest w pozycji „automatyczny", sygnał z czujnika przechodzi swobodnie, a gdy przełączysz go w pozycję „załącz", światło świeci niezależnie od czujnika.

Kiedy warto dodać łącznik schodowy? Gdy w domu są małe dzieci bawiące się na schodach, bo czujnik wyłączy światło po 45 sekundach bezruchu, a dzieci potrafią siedzieć nieruchomo przez kilkanaście sekund, czytając książkę na stopniu. Ręczne sterowanie pozwala też na bezpieczne wnoszenie mebli czy wózków, gdy automatyka niepotrzebnie wyłączałaby światło co kilkadziesiąt sekund.

Najczęstsze błędy przy podłączaniu czujnika ruchu na schodach

Pierwszy grzech: brak wyłącznika różnicowoprądowego 30 mA. W obwodzie schodowym, gdzie przewody prowadzone są blisko metalowych balustrad, dotyk pośredni stanowi realne zagrożenie życia. RCD za 90-140 zł to polisa ubezpieczeniowa, której nie warto pomijać.

Drugi błąd: zbyt ciasne złączki lub skręcanie przewodów bez kostek. Skręty luźne po dwóch latach utleniają się, zwiększają rezystancję, grzeją się i w końcu powodują przepalenie. Złączki WAGO 221 z dźwignią kosztują 2-3 zł za sztukę i eliminują ten problem na dekady.

Trzecia pułapka: zasilacz dobrany „na styk" do mocy taśmy. Bez 20% zapasu zasilacz pracuje na granicy termicznej, kondensatory elektrolityczne szybciej wysychają, a wentylator (jeśli jest) chodzi non-stop. Żywotność zasilacza spada z typowych 8-10 lat do 3-4 lat.

Czwarty problem: montaż czujnika w bezpośrednim sąsiedztwie grzejnika. Element grzewczy emituje promieniowanie podczerwone o zmiennej intensywności (szczególnie przy rozruchu), co PIR interpretuje jako ruch i wyzwala fałszywe alarmy. Zachowaj minimum 1,5 metra odstępu.

Piąty błąd: brak testu po montażu. Włączenie zasilania i jedno machnięcie ręką to za mało. Sprawdź reakcję na ruch z różnych kierunków, z różną prędkością, po 30 sekundach od ostatniego wyzwolenia. Dopiero gdy system reaguje poprawnie w każdym scenariuszu, montaż uznaj za zakończony.

Szósty błąd: niewłaściwe ułożenie taśmy LED bez profilu aluminiowego. Diody LED bez radiatora przegrzewają się, ich luminancja spada o 30% po roku, a biała barwa przesuwa się w kierunku ciepłej żółci. Profil aluminiowy za 20-30 zł za metr odprowadza ciepło i utrzymuje parametry świetlne przez dekadę.

Siódma pułapka: prowadzenie przewodów sygnałowych (od czujnika) równolegle do przewodów zasilających 230 V na długich odcinkach. Indukcja elektromagnetyczna generuje zakłócenia, czujnik może samoczynnie się włączać lub ignorować ruch. Zachowaj minimum 20 cm odstępu lub stosuj przewody ekranowane.

Ósmy problem: pominięcie złączki rozgałęźnej przy zasilaniu kilku odcinków taśmy. Wiele osób łączy taśmy szeregowo, co przy 12 V powoduje spadki napięcia i nierównomierne świecenie. Każdy odcinek powinien być zasilany osobnym przewodem z zasilacza lub przez wzmacniacz sygnału.

Testy i odbiór instalacji

Po zakończeniu montażu przeprowadź dziesięć testów w różnych warunkach. Sprawdź reakcję na szybki marsz, powolne wchodzenie, ruch z góry na dół, z dołu do góry, bieg, stanie na środku schodów. Każdy scenariusz powinien aktywować oświetlenie w ciągu 0,3-0,8 sekundy, co wynika z czasu przetwarzania sygnału w module PIR.

Zmierz pobór prądu miernikiem cęgowym w stanie spoczynku (czujnik powinien pobierać 0,5-1,5 W) oraz przy świecącej taśmie (sumaryczny pobór zgodny z obliczeniami). Rozbieżność powyżej 10% sugeruje problem z zasilaczem lub złączkami.

Kiedy wezwać elektryka z uprawnieniami SEP? Gdy rozdzielnica wymaga modernizacji, gdy brak wyłącznika różnicowoprądowego w obwodzie, gdy instalujesz system 24 V z transformatorem separacyjnym, albo gdy schody są w budynku użyteczności publicznej i wymagają odbioru przez uprawnionego inspektora.

Rozbudowa o smart home: Zigbee, Tuya i Home Assistant

Integracja z ekosystemem smart home pozwala sterować oświetleniem schodowym głosowo, harmonogramem lub sceną „wieczór filmowy". Moduł Zigbee za 60-90 zł podłącza się w obwód czujnika i raportuje stan przez bramkę, a Tuya w wersji WiFi za 40-70 zł działa bez dodatkowej bramki, choć wymaga stałego dostępu do internetu.

Home Assistant na lokalnym Raspberry Pi łączy oba światy, dodaje logikę warunkową (świeć tylko po zmroku, nie świeć, gdy nikogo nie ma w domu) i działa offline. Dla większości użytkowników wystarczający jest sam moduł Tuya z aplikacją Smart Life, bez centralnego serwera, chyba że dom już ma rozbudowaną infrastrukturę automatyki.

Bezprzewodowy retrofit na baterie

W mieszkaniach, w których kucie ścian pod przewody 12 V jest niemożliwe (np. wynajem), sprawdzają się czujniki na baterie AA z modułem radiowym. Para czujnik-odbiornik kosztuje 120-180 zł, a wymiana baterii co 8-14 miesięcy to niewielka niedogodność w porównaniu z całym dniem remontu. Zasięg radiowy w mieszkaniu to 15-20 metrów przez dwie ściany, co wystarcza na typowe schody.

Checklista przed uruchomieniem

• Wyłącznik różnicowoprądowy 30 mA zamontowany i przetestowany przyciskiem TEST
• Wszystkie połączenia wykonane złączkami WAGO lub w zaciskach śrubowych
• Polaryzacja taśmy LED sprawdzona (plus do plusa, minus do minusa)
• Zasilacz ma min. 20% zapasu mocy względem obliczeń
• Czujnik PIR oddalony min. 1,5 m od grzejników i nasłonecznionych ścian
• Wysokość montażu czujnika 1,8-2,2 m
• Kąt nachylenia czujnika 20-30° w kierunku schodów
• Taśma LED osadzona w profilu aluminiowym z kloszem
• Przewody sygnałowe oddzielone od przewodów 230 V
• Przeprowadzony test w 10 scenariuszach ruchu

Automatyczne oświetlenie schodowe z czujnikiem ruchu to inwestycja rzędu 220-1750 zł, która zwraca się w ciągu 2-3 lat dzięki oszczędności energii i eliminacji ryzyka wypadków. Schody proste obsłużysz jednym sensorem i zasilaczem 50 W. Schody zabiegowe z podestem wymagają dwóch czujników i przekaźnika sumującego. Schody w willi premium z 20 stopniami potrzebują taśmy 24 V, dwóch zasilaczy i integracji z Home Assistantem. Każdy z tych wariantów mieści się w ramach tego samego schematu elektrycznego, a różni się skalą i detalami.

Źródła danych i norm: PN-HD 60364 (instalacje elektryczne niskiego napięcia), PN-EN 60598 (oprawy oświetleniowe), katalogi producentów zasilaczy impulsowych Mean Well oraz seria kart katalogowych czujników PIR publikowana przez Steinel. Orientacyjne ceny detaliczne na styczeń 2026 z popularnych platform sprzedażowych w Polsce.
