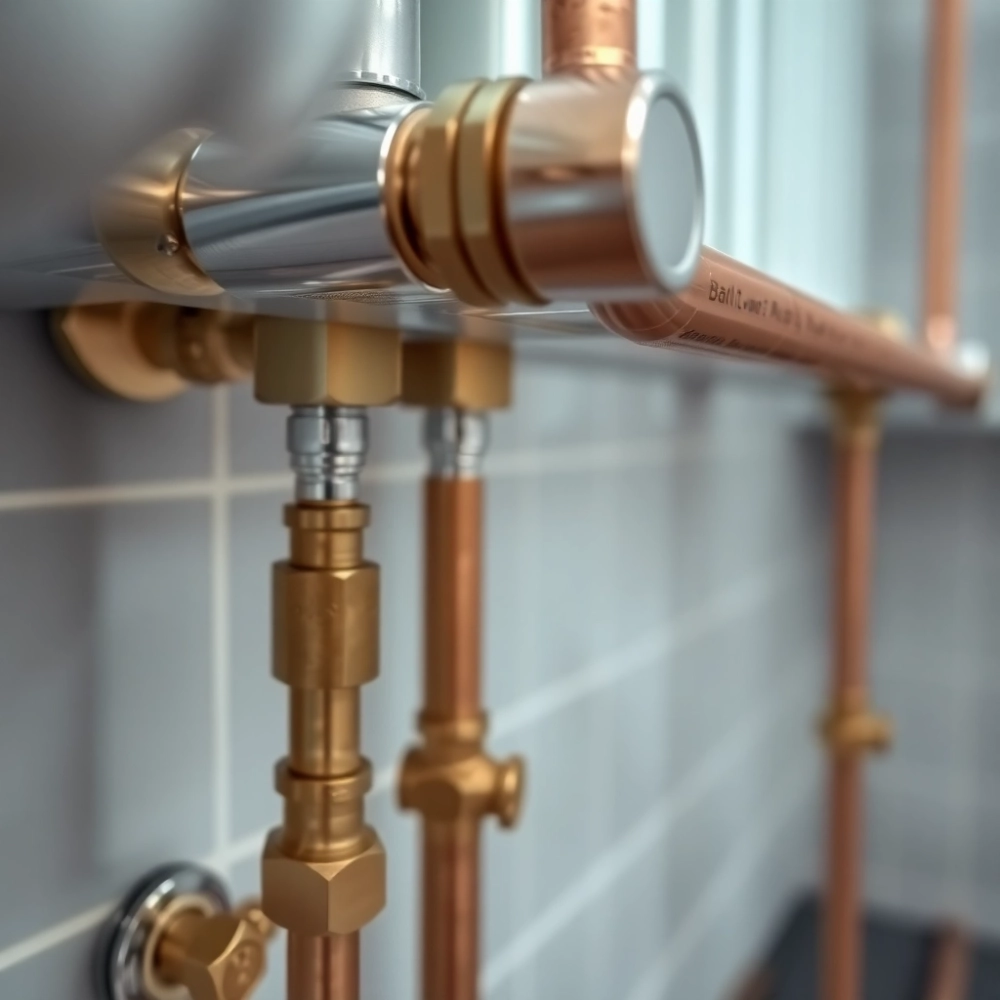

Grzejnik łazienkowy i podłogówka jak podłączyć oba bez błędów
Rozdzielacz z zaworem mieszającym serce dwóch obiegów
Łazienka rządzi się innymi prawami niż reszta domu wyższa temperatura komfortowa (24-26°C), krótkie poranne wizyty, wilgoć skraplająca się na kaflach. Jeśli ogrzewanie podłogowe w łazience i grzejnik drabinkowy mają pracować razem, potrzebny jest rozdzielacz z zaworem mieszającym, czyli serce całego układu.
- Rozdzielacz z zaworem mieszającym serce dwóch obiegów
- RTL-box i sterowanie temperaturą podłogówki z drabinką
- Strefy w łazience a montaż grzejnika drabinkowego
- Dobór mocy grzejnika i podłogówki do powierzchni łazienki
Bez tego elementu podłogówka dostawałaby wodę o temperaturze 50-55°C, a to za dużo. Komfortowa powierzchnia pod stopami powinna mieć 26-29°C, więc czynnik w rurze musi mieć najwyżej 35-40°C. Zawór mieszający pobiera gorącą wodę z kotła i domiesza zimną z powrotu, utrzymując stałą temperaturę zasilania niezależnie od warunków na zewnątrz.
Schemat wygląda następująco: kocioł → pompa → rozdzielacz główny → pierwszy obieg (podłogówka z zaworem mieszającym 35°C) i drugi obieg (drabinka na pełnym zasilaniu 50-60°C). Każda pętla ma własny przepływomierz, więc regulacja odbywa się na poziomie hydrauliki, nie domysłów.
Taka separacja obiegów grzewczych ma sens z punktu widzenia fizyki. Podłogówka oddaje ciepło przez dużą powierzchnię przy niskiej temperaturze, drabinka przez małą przy wysokiej. Mieszanie tych parametrów w jednym obiegu kończy się albo zimną podłogą, albo gorącym grzejnikiem.
Koszt rozdzielacza z zaworem mieszającym to 1200-2500 zł z montażem, w zależności od liczby obwodów. Przy łazienkowej podłogówce (1-3 pętle) wystarczy kompaktowy moduł naścienny, który zajmuje mniej miejsca niż szuflada na narzędzia.
RTL-box i sterowanie temperaturą podłogówki z drabinką
Samo rozdzielenie obiegów nie wystarczy trzeba jeszcze kontrolować temperaturę wody wpływającej do podłogówki. Tu wchodzi RTL-box (Return Temperature Limiter), czyli zawór ograniczający temperaturę powrotu.
Działa prosto i skutecznie. Termostatyczny wkład wewnątrz RTL-a mierzy temperaturę wody wracającej z pętli podłogowej. Gdy ta przekroczy ustawiony próg (zwykle 40°C), zawór się domyka, ograniczając przepływ. Podłoga nie przegrzeje się więc nawet przy upalnym lecie, gdy kocioł pracuje na wysokich parametrach.
Montaż wygląda tak: RTL-box wpinany jest w gałąź powrotną podłogówki, za rozdzielaczem. Jeśli system ma więcej niż jedną pętlę, każda dostaje własny ogranicznik. Dzięki temu regulacja odbywa się na poziomie hydraulicznym, a nie elektronicznym i działa nawet przy awarii sterownika.
Sterowanie górne to termostat pokojowy z czujnikiem temperatury powietrza, montowany na ścianie łazienki. Gdy temperatura spadnie poniżej zadanej (np. 22°C rano), termostat otwiera siłownik na rozdzielaczu, wpuszczając ciepłą wodę do pętli. Wieczorem harmonogram automatycznie obniża zadaną wartość do 19°C, bo nikt nie korzysta z łazienki.
Drabinka ma osobny termostat głowicę termostatyczną lub programator czasowy, jeśli jest elektryczna. Dzięki temu ręczniki schną wtedy, gdy są potrzebne, a nie przez całą dobę. Realne oszczędności sięgają 15-25% rocznie w porównaniu z ciągłą pracą obu systemów.
Warto pamiętać, że termostat pokojowy nie zastąpi RTL-a. Czujnik powietrza reaguje z opóźnieniem 20-40 minut, a podłoga potrzebuje godzin, żeby ostygnąć. Zawór zwrotny reaguje natychmiast na temperaturę wody, chroniąc rury i parkiet.
Strefy w łazience a montaż grzejnika drabinkowego
Łazienka to wilgoć i pryskająca woda, dlatego montaż grzejnika reguluje norma PN-EN 60364-7-701, dzieląca pomieszczenie na strefy bezpieczeństwa. Bez tej wiedzy łatwo o porażenie lub zwarcie.
| Strefa | Opis | Dopuszczalne urządzenia |
|---|---|---|
| 0 | Wnętrze wanny lub brodzika | Tylko urządzenia na 12V prądu stałego (transformator oddzielający) |
| 1 | 0-2,25 m nad strefą 0, do krawędzi wanny | Oprawy IPX4, grzejniki wodne (bez elementów elektrycznych) |
| 2 | 0,6 m wokół wanny, do 2,25 m wysokości | Oprawy IPX4, grzejniki wodne, drabinki elektryczne IPX4 z wyłącznikiem różnicowoprądowym |
| 3 | Pozostała przestrzeń łazienki | Standardowe urządzenia elektryczne z zachowaniem zasad montażu |
Grzejnik drabinkowy wodny można montować w strefach 1, 2 i 3, ponieważ nie ma elementów pod napięciem. Model elektryczny z grzałką wymaga strefy 2 lub 3, klasy szczelności minimum IPX4 i podłączenia przez wyłącznik różnicowoprądowy 30 mA.
Praktyczna rada: drabinkę warto powiesić 110-120 cm nad podłogą, w odległości co najmniej 5 cm od ściany. Dolne rurki grzejnika grzeją słabiej niż górne to normalne zjawisko konwekcji. Ciepłe powietrze unosi się do góry, więc ręczniki na dolnych wieszakach schną wolniej.
⚠️ Nie montuj grzejnika elektrycznego nad wanną, nawet jeśli producent deklaruje IPX4. Skropliny i para wodna potrafią dostać się w każdy zakamark, a koszt błędu jest wysoki. Strefa 0 i 1 to domena wyłącznie urządzeń na bezpieczne napięcie.
Jeśli łazienka ma prysznic typu walk-in bez brodzika, strefa 1 rozciąga się na powierzchnię pod główką prysznica. Grzejnik w odległości mniejszej niż 60 cm od strumienia wody musi spełniać wymogi strefy 2.
Dobór mocy grzejnika i podłogówki do powierzchni łazienki
Zbyt mała moc to zimna podłoga, zbyt duża straty pieniędzy i przegrzewanie. Wzór na dobór mocy podłogówki łazienkowej jest prosty: powierzchnia pomieszczenia razy 80-120 W/m², w zależności od izolacji i ścian zewnętrznych.
| Typ budynku | Moc podłogówki (W/m²) | Temperatura zasilania | Rozstaw rur |
|---|---|---|---|
| Nowy, dobrze izolowany | 80-100 | 35-40°C | 15-20 cm |
| Starszy, bez termomodernizacji | 100-120 | 40-45°C | 10-15 cm |
| Łazienka z oknem lub ścianą zewnętrzną | 120-150 | 45-50°C | 10 cm |
Przykład dla łazienki 6 m² w standardowym mieszkaniu: podłogówka potrzebuje 480-600 W, czyli jedną pętlę rury PE-Xa 16 mm o długości 50-60 metrów. Do tego drabinka 400-600 W, żeby dogrzać pomieszczenie w 5-10 minut po wejściu.
Moc grzejnika drabinkowego zależy od jego wysokości i liczby rurek. Standardowy model 80×50 cm oddaje 350-450 W przy parametrach 75/65/20°C. Wersja 120×60 cm to już 600-800 W wystarczy na łazienkę do 8 m² jako uzupełnienie podłogówki.
Przy doborze warto sprawdzić tabelkę producenta, bo moc zależy od temperatury wody w instalacji. Parametry 75/65 oznaczają zasilanie 75°C i powrót 65°C. W niskotemperaturownej pompie ciepła (35°C) ta sama drabinka odda o 40-50% mniej, co trzeba uwzględnić w projekcie.
Podłogowe
Najlepszy komfort cieplny, równomierne rozłożenie temperatury, brak widocznych elementów grzejnych. Czas nagrzewania 1-2 godziny.
Drabinkowy wodny
Szybkie dogrzewanie, suszenie ręczników, możliwość pracy latem. Montaż wymaga pionów kanalizacyjnych lub ściennych.
Łącząc oba systemy, nie sumujemy ich mocy w nieskończoność. Podłogówka pokrywa 70-80% zapotrzebowania na ciepło w trybie ciągłym, drabinka dogrzewa resztę w trybie szczytowym. Projektant dobiera moce tak, żeby instalacja pracowała stabilnie bez ciągłego włączania i wyłączenia.
Kiedy NIE wybierać podłogówki
Meble bez nóżek (pełna zabudowa), cienkie wykładziny PCV, parkiet drewniany bez certyfikatu do ogrzewania podłogowego. Również w pomieszczeniach z niskim sufitem, gdzie każdy centymetr strat ciepła ma znaczenie.
Kiedy NIE wybierać drabinki
Duże łazienki powyżej 10 m² bez wsparcia podłogówki, pomieszczenia z oknem na północ bez rolet, ściany z karton-gipsu bez wzmocnienia drabinka o masie 15-20 kg wymaga solidnego mocowania.
Checklista inwestora przed montażem (10 punktów): określ strefy bezpieczeństwa w łazience, sprawdź możliwość prowadzenia rur w podłodze, zaplanuj lokalizację rozdzielacza, dobierz moc podłogówki i drabinki, wybierz typ rur (PE-Xa 16 mm sprawdzony standard), zainstaluj izolację termiczną pod rurami (min. 30 mm EPS), zaplanuj sterowanie (termostat + harmonogram), sprawdź dostęp do rozdzielacza, wybierz wykończenie podłogi (płytki ceramiczne najlepiej przewodzą ciepło), przetestuj ciśnieniowo instalację przed wylaniem wylewki.
Ogrzewanie podłogowe w łazience współpracujące z drabinką to rozwiązanie, które łączy komfort promieniowania cieplnego z szybkością reakcji grzejnika. Kluczem jest rozdzielenie obiegów hydraulicznych, właściwy dobór mocy i przestrzeganie norm bezpieczeństwa przy montażu elementów elektrycznych w strefach wilgotnych.
Źródła danych: PN-EN 60364-7-701 (Instalacje elektryczne w pomieszczeniach z wanną lub prysznicem), Dziennik Ustaw 2024 poz. 1280 (Warunki techniczne, jakim powinny odpowiadać budynki), katalogi techniczne producentów armatury grzewczej, materiał filmowy „6 metod ogrzewania łazienki" opublikowany na kanale AFRISO, dokumentacja techniczna rozdzielaczy do ogrzewania podłogowego.
