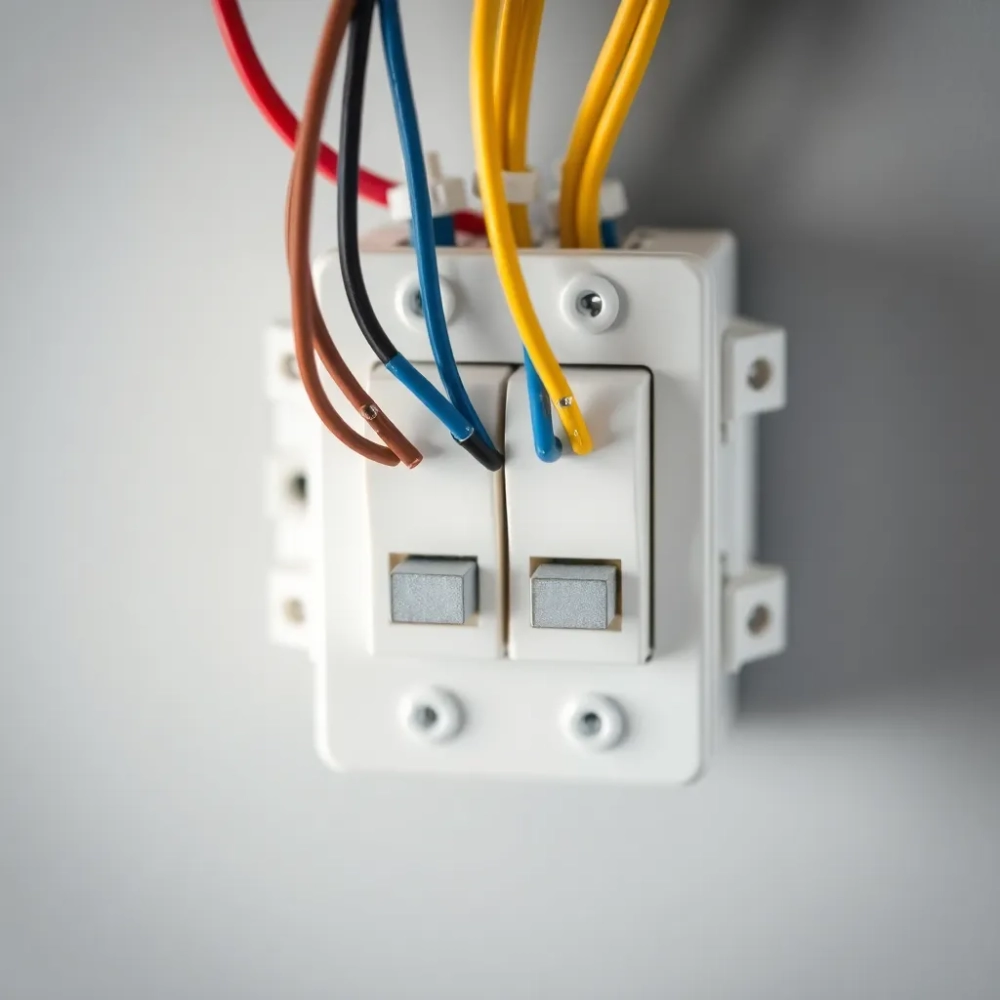

Jak podłączyć podwójny łącznik schodowy bez stresu

Masz korytarz, w którym ciemność dopada Cię pośrodku drogi. Schody, gdzie co wieczór taszczysz dziecko na rękach, szukając dłonią ściany. Salon z dwoma wejściami, w którym każdy domownik wchodzi z innej strony i krzyczy „kto zapali światło?”. Schemat podłączenia wyłącznika schodowego podwójnego to brakujący element tej układanki: dwa niezależne obwody oświetleniowe sterowane z dwóch miejsc, bez kucia ścian i bez dzwonienia do fachowca na kilka dni przed wigilią.

• Czym różni się łącznik podwójny schodowy od zwykłego
• Oznaczenia zacisków i kolory przewodów
• Schemat podłączenia podwójnego włącznika schodowego
• Najczęstsze błędy i bezpieczeństwo montażu
• Montaż krok po kroku
• Kiedy wyłącznik krzyżowy zamiast podwójnego?
• Co zrobić, gdy w ścianie brakuje przewodów?
• Kiedy wezwać fachowca

Czym różni się łącznik podwójny schodowy od zwykłego

Klasyczny wyłącznik oświetleniowy ma dwa zaciski i robi jedną prostą rzecz: łączy albo rozłącza obwód, w którym płynie faza. Dopóki masz lampę z jedną żarówką i ściemnisz ją jednym przyciskiem, wszystko gra. Problem zaczyna się tam, gdzie potrzebujesz dwóch niezależnych źródeł światła kontrolowanych z dwóch różnych punktów, na przykład kinkietu przy schodach i lampy sufitowej nad nimi.

Tutaj wchodzi włącznik schodowy podwójny, nazywany też dwugrupowym lub potocznie „podwójnym schodowym". Na pierwszy rzut oka wygląda jak zwykły przełącznik, tylko z czterema klawiszami polaryzacji. W środku kryje jednak dwa oddzielne mechanizmy przełączające, każdy z własnym zaciskiem wspólnym i własną parą wyjść. Dzięki temu jeden element osprzętu potrafi załączać lub wyłączać dwie zupełnie różne lampy, a każdą z nich obsłużyć niezależnie z dwóch miejsc.

W codziennym użyciu oznacza to tyle, że w długim korytarzu jeden przycisk zapala lampę górną, drugi dolną. Możesz zapalić tylko dolną, tylko górną albo obie naraz, w dowolnej sekwencji. W sypialni z dwoma wejściami jeden klawisz steruje kinkietem przy drzwiach, drugi lampką przy toaletce. W garażu jeden pasek LED nad bramą, drugi nad stołem warsztatowym, oba włączane z dwóch stron.

Żeby układ działał poprawnie, potrzebujesz dwóch takich samych łączników podwójnych, ustawionych po obu stronach kontrolowanej przestrzeni. Każdy z nich ma wspólny zacisk zasilający (oznaczany najczęściej COM lub L) oraz dwa wyjścia (1 i 2), między którymi przełącznik przerzuca fazę za każdym naciśnięciem klawisza. Para przewodów łączących oba urządzenia to tak zwane kable korespondencyjne; w wariancie podwójnym potrzebujesz ich czterech, po dwa dla każdego niezależnego obwodu.

Oznaczenia zacisków i kolory przewodów

Zanim chwycisz za śrubokręt, warto rozszyfrować język, którym posługuje się osprzęt. Na tylnej ściance każdego włącznika schodowego znajdziesz symbole, których zrozumienie zajmuje dosłownie minutę, a które uratuje Cię przed pomyłką przy pierwszej instalacji.

Kolorystyka wynika wprost z normy PN-HD 60364, która obowiązuje w Polsce od lat i rozwiewa wątpliwości co do jednoznacznej identyfikacji każdego przewodu w instalacji. Brązowy (lub czarny w starszych budynkach) to zawsze faza, niebieski to neutralny, żółto-zielony pełni wyłącznie funkcję ochronną i nie powinien przewodzić prądu w normalnym trybie pracy. Szare lub czarne kable biegnące między obydwoma włącznikami to przewody korespondencyjne, nieoznaczone w sposób narzucający konkretny kolor, co zmusza instalatora do ich indywidualnego oznaczenia taśmą lub koszulką.

W praktyce oznacza to, że każdy łącznik podwójny potrzebuje pięciu zacisków: jednego wspólnego L, dwóch wyjść 1 i 2 dla pierwszego obwodu, oraz analogicznych wyjść 1 i 2 dla drugiego obwodu. Niektórzy producenci rozdzielają je fizycznie na dwie grupy, dzięki czemu na obudowie widzisz osobne oznaczenia „A: L, 1, 2" i „B: L, 1, 2". Inni stosują numerację 1-5 albo L, L1A, L2A, L1B, L2B.

Przekrój kabli w obwodzie oświetleniowym to najczęściej 1,5 mm², co wynika z ograniczeń prądowych i mechanicznych typu YDYp 3×1,5 stosowanego w instalacjach domowych. Grubszy przewód (2,5 mm²) jest dopuszczalny i niekiedy zalecany w rekonstrukcjach starszych instalacji, ale niepotrzebnie utrudnia prowadzenie w kanałach.

Schemat podłączenia podwójnego włącznika schodowego

Wyobraź sobie cztery poziomy opisujące, co dzieje się z prądem między rozdzielnią a lampami. Źródłem napięcia 230 V jest rozdzielnia z bezpiecznikiem. Stamtąd wychodzi przewód fazowy L (brązowy) i dochodzi do pierwszego włącznika, do jego zacisku wspólnego oznaczonego COM lub L. Z tego samego włącznika wychodzą cztery przewody korespondencyjne (dwa dla obwodu A, dwa dla obwodu B), które biegną w jednym kablu do drugiego włącznika po drugiej stronie korytarza.

W drugim włączniku te same cztery przewody dochodzą do zacisków 1A, 2A (dla pierwszego obwodu) i 1B, 2B (dla drugiego obwodu). Z jego wspólnych zacisków COM wychodzą z powrotem przewody fazowe, każdy zasilający swoją lampę. Lampy zwierają się przewodem neutralnym N (niebieskim) wracającym do rozdzielni, a dla bezpieczeństwa ich metalowe oprawki uziemia się przewodem PE (żółto-zielonym).

Wariant jednoklawiszowy dla kontekstu

Aby dobrze zrozumieć wersję podwójną, warto rzucić okiem na wariant pojedynczy. Między dwoma łącznikami pojedynczymi biegną dwa przewody korespondencyjne. Mechanizm jest taki sam, tylko że jeden obwód zamiast dwóch. Gdy naciskasz klawisz w pierwszym włączniku, faza popłynie albo przewodem nr 1, albo nr 2, w zależności od aktualnej pozycji styku. W drugim włączniku faza trafia albo do lampy, albo do powietrza, w zależności od tego, czy styki obu urządzeń zgadzają się ze sobą. Stąd potoczna nazwa „schodowy": możesz zapalić światło na dole i zgasić je na górze.

Wariant podwójny opis słowny schematu

W wersji podwójnej układ działa jak dwa niezależne obwody schodowe zamknięte w jednej puszce instalacyjnej. Pierwsza grupa (A) steruje lampą górną, druga (B) lampą dolną. Oba obwody korzystają z tej samej fazy L dochodzącej do pierwszego włącznika, ale rozdzielają się na jego zaciskach wspólnych, z których każdy obsługuje swoją parę przewodów korespondencyjnych.

Kluczową różnicą w porównaniu z wariantem pojedynczym jest podwojona liczba kabli korespondencyjnych. Zamiast dwóch przewodów prowadzisz cztery, pamiętając, że są one parami połączone między zaciskami 1 i 2 obu grup. Pomylenie, który kabel należy do której grupy, jest najczęstszą przyczyną sytuacji, w której jeden przycisk steruje obiema lampami naraz albo żadna reakcja na naciśnięcia.

Najczęstsze błędy i bezpieczeństwo montażu

Najpoważniejsze pomyłki przy podłączeniu włącznika schodowego podwójnego nie dotyczą estetyki puszki, lecz logiki obwodu i bezpieczeństwa domowników. Lista, którą warto wydrukować i powiesić obok tablicy rozdzielczej, wygląda tak:

• Brak przewodu ochronnego PE. W łazienkach, kuchniach i na zewnątrz budynku metalowe oprawki muszą być uziemione. Pominięcie tego zacisku grozi porażeniem przy uszkodzeniu izolacji.
• Pomylenie fazy z neutralnym. Faza trafia na zacisk COM, nigdy na N. Zamiana powoduje, że lampa świeci, ale na klawiszach nadal jest napięcie nawet po wyłączeniu.
• Zbyt cienkie przewody korespondencyjne. Wszystkie kable w obwodzie oświetleniowym powinny mieć identyczny przekrój (najczęściej 1,5 mm²).
• Brak oznaczeń na końcach kabli. Cztery identyczne szare przewody w puszce to prosta droga do pomyłki. Oznacz każdy koszulką lub taśmą jeszcze przed odcięciem napięcia.
• Test pod napięciem. Każde połączenie sprawdzaj próbówką dwubiegunową, a nie popularną neonówką, która pokazuje napięcie nawet przez ciało człowieka.

Z normatywnego punktu widzenia kluczowa jest PN-HD 60364, która precyzuje wymagania dla instalacji elektrycznych niskiego napięcia, w tym ochronę przeciwporażeniową, dobór przewodów i kolorystykę izolacji. Zapisy tam zawarte nie są sugestią, lecz obowiązującym standardem, którego zignorowanie oznacza niezgodność instalacji z przepisami.

Montaż krok po kroku

Przygotowanie

Potrzebujesz śrubokrętu płaskiego i krzyżakowego, próbówki dwubiegunowej, kombinerek, taśmy izolacyjnej oraz zestawu koszulek termokurczliwych. Kabel YDYp 3×1,5 lub 4×1,5 przygotuj z wyprzedzeniem, z zapasem długości co najmniej 15 cm w każdej puszce.

1. Wyłącz bezpiecznik obwodu oświetleniowego w rozdzielni. Sprawdź próbówką, czy w puszce faktycznie nie ma napięcia.
2. Oznacz przewody: fazę, neutralny, ochronny i każdy z czterech kabli korespondencyjnych. Zrób zdjęcia przed demontażem starego osprzętu.
3. Podłącz pierwszy włącznik. Faza L trafia na oba zaciski COM. Cztery korespondencyjne na zaciski 1A, 2A, 1B, 2B.
4. Poprowadź kabel do drugiego włącznika i powtórz podłączenie, pilnując, by numery się zgadzały (1A do 1A, 2A do 2A itd.).
5. Podłącz lampy. Z zacisków COM drugiego włącznika poprowadź przewody fazowe do oprawek. Połącz oprawki z przewodem N i PE.
6. Zabezpiecz połączenia taśmą izolacyjną lub koszulkami termokurczliwymi, zamontuj włączniki w puszkach i przykręć ramki.
7. Włącz napięcie i przetestuj każdy klawisz osobno. Jeśli lampa nie reaguje zgodnie z oczekiwaniem, wyłącz napięcie i sprawdź poprawność połączeń korespondencyjnych.

Checklista bezpieczeństwa

• Wyłączony wyłącznik nadprądowy w rozdzielni
• Brak napięcia potwierdzony próbówką dwubiegunową
• Suche ręce i obuwie z izolowaną podeszwą
• Oznaczone wszystkie przewody w puszce
• Zachowany przekrój minimum 1,5 mm²
• Zachowana ciągłość przewodu ochronnego PE

Kiedy wyłącznik krzyżowy zamiast podwójnego?

Podwójny łącznik schodowy obsłuży dokładnie dwa miejsca sterowania. Gdy korytarz rozgałęzia się w trzecim kierunku albo schody mają podest pośrodku, pojawia się trzeci punkt, z którego chcesz sterować oświetleniem. Wtedy w grę wchodzi wyłącznik krzyżowy, nazywany też pośrednim.

Różnica między włącznikiem schodowym a krzyżowym sprowadza się do liczby zacisków. Schodowy ma ich trzy (COM, 1, 2). Krzyżowy ma ich sześć: dwie pary wejść i dwie pary wyjść, wewnętrznie połączone tak, by przepuszczać fazę „na wprost" lub „na krzyż" w zależności od pozycji klawisza. Wstawiasz go między dwa schodowe, dzięki czemu obwód wydłuża się o dodatkowe miejsce sterowania. Pojedynczy schodowy steruje z dwóch końców, krzyżowy pozwala dodać dowolną liczbę środkowych punktów, choć w domach prywatnych rzadko potrzeba więcej niż jeden.

Co zrobić, gdy w ścianie brakuje przewodów?

Najczęstsza przeszkoda nie jest związana z logiką obwodu, lecz z istniejącą instalacją. W domach z lat osiemdziesiątych i wcześniejszych kucie ścian było normą, ale przewody korespondencyjne nie zawsze były przewidziane. W takiej sytuacji tradycyjne podłączenie nie wchodzi w grę i warto rozważyć alternatywy.

Najtańszą opcją pozostaje wymiana instalacji na nową, najczęściej poprzez prowadzenie kabli w kanałach przypodłogowych lub listwach natynkowych. Koszt materiału to rząd 8-12 zł za metr bieżący YDYp 3×1,5, robocizna zależy od regionu i długości trasy. Drugą możliwością są sterowniki smart Wi-Fi lub Zigbee montowane za istniejącym włącznikiem albo w oprawce lampy, w parze z bezprzewodowym pilotem lub aplikacją. Instalacja zajmuje kwadrans, a jedynym ograniczeniem bywa brak przewodu neutralnego N w puszce, który wiele tanich modułów wymaga.

Bezprzewodowe łączniki bateryjne, działające w standardzie Zigbee, pozwalają dodać punkt sterowania bez kucia i bez prowadzenia kabli. Bateria CR2032 wystarcza zwykle na 2-3 lata, a sam moduł przyklejasz lub przykręcasz w dowolnym miejscu, nawet na szkle czy meblu. Minusem pozostaje zależność od centrali inteligentnego domu.

Kiedy wezwać fachowca

Schemat podłączenia wyłącznika schodowego podwójnego mieści się w kompetencjach większości majsterkowiczów, którzy kiedykolwiek trzymali próbówkę w ręku. Są jednak sytuacje, w których samodzielny montaż przestaje mieć sens. Brak pewności co do przebiegu istniejących przewodów, obecność aluminium zamiast miedzi, konieczność prowadzenia nowego obwodu od rozdzielni albo brak dostępu do głównego wyłącznika to wystarczające powody, by odłożyć śrubokręt.

Elektryk z uprawnieniami SEP nie tylko podłączy układ, ale też wykona pomiary ochronne, potwierdzi ciągłość przewodu PE i wyda protokół, który może przydać się przy odbiorze domu albo przy ubezpieczeniu nieruchomości. Koszt takiej usługi w przypadku jednego obwodu schodowego to zazwyczaj 150-300 zł, zależnie od regionu i zakresu prac.

Wyłącznik schodowy podwójny rozwiązuje dokładnie te problemy, które większość artykułów pomija: brak niezależności dwóch źródeł światła w jednym korytarzu, konieczność chodzenia przez ciemność, chaos przy włączaniu kinkietu razem z lampą główną. Schemat sprowadza się do prostego rachunku: dwa obwody, cztery przewody korespondencyjne, dwie lampy, dwa łączniki, jedno wspólne zasilanie.

Kluczowe leży w oznaczeniach zacisków, kolorystyce przewodów (brązowy L, niebieski N, żółto-zielony PE) i w zdyscyplinowanym oznaczeniu kabli korespondencyjnych jeszcze przed wyłączeniem napięcia. Całość zajmuje godzinę z zapoznaniem się z instrukcją i kwadrans, gdy masz już wprawę. Efekt końcowy: dwa przyciski, dwa niezależne obwody, sterowanie z obu końców, normatywna zgodność z PN-HD 60364.

Jeśli planujesz instalację samodzielnie, wydrukuj schemat i tabelę kolorów, przygotuj narzędzia, oznacz przewody i zacznij od wyłączenia bezpiecznika. Tam, gdzie pojawia się wątpliwość, lepiej zapłacić elektrykowi niż ryzykować zdrowie domowników. Schemat podłączenia wyłącznika schodowego podwójnego to bowiem nie tylko kwestia wygody, ale przede wszystkim bezpiecznego, trwałego i zgodnego z przepisami sterowania oświetleniem.

Źródła i podstawy prawne

• PN-HD 60364 norma instalacji elektrycznych niskiego napięcia (pełna treść dostępna w Polskim Komitecie Normalizacyjnym, strona pkn.pl)
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. 2002 nr 75 poz. 690 z późn. zm., pełny tekst na stronie isap.sejm.gov.pl)
• Wytyczne producentów osprzętu elektroinstalacyjnego instrukcje montażowe dołączane do łączników schodowych i krzyżowych
