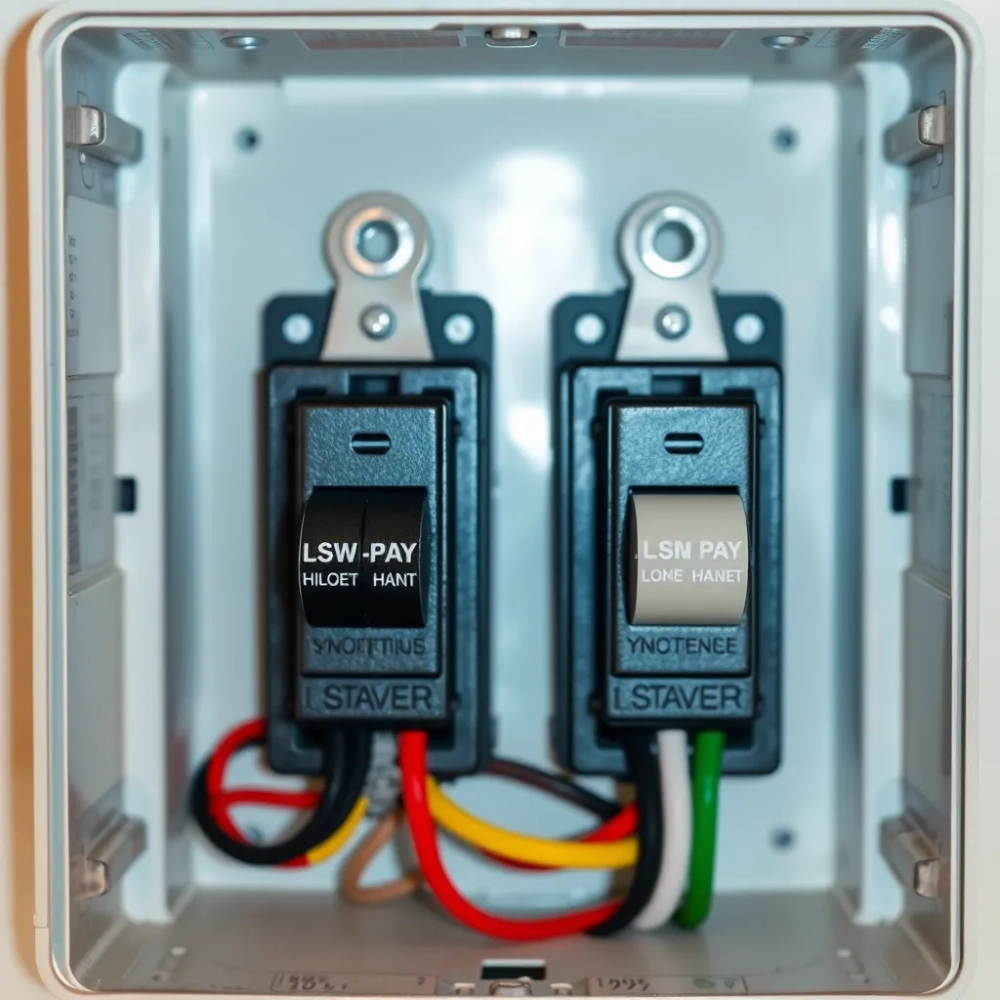

Jak podłączyć włącznik schodowy w puszce krok po kroku
Masz dość wstawania z łóżka, żeby zgasić światło w korytarzu, albo potykania się o próg schodów w ciemności? Łącznik schodowy rozwiązuje dokładnie ten problem: jedno światło, dwa niezależne miejsca sterowania, koniec z ciemnymi odcinkami w domu. Poniżej znajdziesz konkretne schematy, oznaczenia przewodów, przekroje kabli i listę najczęstszych błędów, które psują pierwszą próbę montażu. Wszystko oparte na obowiązujących normach PN-HD 60364 i realiach polskiej instalacji domowej.

- Zasada działania i oznaczenia przewodów
- Schemat podłączenia włącznika schodowego i oznaczenia przewodów
- Montaż podwójnego łącznika schodowego w jednej puszce
- Kiedy potrzebny łącznik krzyżowy w układzie schodowym
- Checklista montażu krok po kroku
- Dobór osprzętu i klasy IP
- Najczęstsze błędy przy pierwszym montażu
- Kiedy bezpieczniej wezwać elektryka
- Specyfika podłączenia w łazience i strefach mokrych
- Testowanie układu po montażu
- Koszty materiałów i narzędzi
Zasada działania i oznaczenia przewodów
Włącznik schodowy (nazywany też łącznikiem zmiennym) ma jedną cechę, która odróżnia go od zwykłego wyłącznika: posiada trzy zaciski zamiast dwóch, bo w jednym położeniu kluczyka łączy wejście z jednym wyjściem, a w drugim z drugim. Dzięki temu dwa takie moduły sparowane ze sobą potrafią przełączać obwód z dwóch końców. Mechanizm jest prosty fizycznie: wewnątrz obudowy znajduje się dźwignia, która zwiera zacisk wspólny (L) raz do zacisku L1, raz do L2.
Przed podłączeniem warto odróżnić trzy typy osprzętu, bo w sklepie łatwo je pomylić, a każdy ma inne zaciski.
| Typ łącznika | Liczba zacisków | Zastosowanie | Schemat skrócony |
|---|---|---|---|
| Pojedynczy (zwykły) | 2 (L, ⏚) | Jedno miejsce sterowania | Faza wchodzi na L, wraca przewodem do lampy |
| Schodowy (zmienny) | 3 (L, L1, L2) | Dwa miejsca sterowania | L wspólne, L1↔L1 i L2↔L2 |
| Krzyżowy | 4 (L1↔L1, L2↔L2) | Trzy lub więcej miejsc | Wpinany między dwa schodowe |
Oznaczenia na obudowie producent drukuje drobnym drukiem, ale zawsze w tych samych miejscach. L oznacza zacisk wspólny (ang. common), do którego podłączasz fazę zasilającą lub przewód prowadzący do lampy. L1 i L2 to dwa wyjścia, które łączysz z identycznymi zaciskami w drugim module kablem dwużyłowym. Przewód ochronny PE (żółto-zielony) nie podłączasz do samego łącznika, lecz do zacisku w puszce lub mostkujesz do dalszej części obwodu.
Jeśli interesuje Cię szerszy kontekst, sprawdź też poradnik o schemacie podłączenia włącznika schodowego w starszych instalacjach, bo tam oznaczenia bywają mylące z powodu braku osobnego przewodu ochronnego.
Schemat podłączenia włącznika schodowego i oznaczenia przewodów
Minimalny układ wymaga czterech przewodów między puszkami schodowymi oraz zasilania i powrotu do lampy. W praktyce w puszce pojawia się ich więcej, ale każdy pełni ściśle określoną funkcję, którą warto znać przed skręceniem pierwszego zacisku.
Przekroje kabli dobierz do obciążenia. Dla typowego oświetlenia LED lub żarówek do 2300 W wystarczy przewód 3 × 1,5 mm² ( miedziany), natomiast zasilanie obwodu i odcinek do lampy prowadź kablem 3 × 2,5 mm² zgodnie z normą PN-HD 60364-5-52. Aluminium (YDYp 2 × 2,5 mm²) spotykane w starszych budynkach wymaga przekroju minimum 4 mm² ze względu na wyższą rezystywność.
⚠️ Bezpieczeństwo przede wszystkim. Przed jakąkolwiek pracą wyłącz bezpiecznik obwodu w rozdzielni, a napięcie sprawdź próbnikiem lub miernikiem. Dotknięcie fazy pod napięciem kończy się poparzeniem, a w gorszym scenariuszu zatrzymaniem akcji serca.
Krok po kroku, pojedynczy układ schodowy wygląda następująco:
- Z rozdzielni prowadzisz fazę (brązowy lub czarny) i przewód neutralny (niebieski) do puszki pierwszego łącznika.
- Z tej samej puszki ciągniesz trzy żyły do puszki drugiego: fazę zasilającą oraz dwa przewody przełączające (oznaczone najczęściej czarnym i szarym).
- Z puszki drugiego wyprowadzasz fazę przełączoną kablem trzyżyłowym do lampy, razem z przewodem neutralnym i ochronnym.
- Przewód PE (żółto-zielony) mostkujesz przez obie puszki, łącząc wszystkie odcinki w jeden ciągły obwód ochronny.
- Zacisk L w pierwszym łączniku podłączasz do fazy zasilającej, zaciski L1 i L2 do przewodów przełączających.
- Zacisk L w drugim łączniku łączysz z przewodem idącym do lampy, L1 i L2 do tych samych kolorów, co w pierwszym module.
Schemat blokowy uproszczony wygląda tak:
Rozdzielnia → [L1 schodowy] ⇄ [L1 schodowy 2] → Lampa → Neutralny
[L2 schodowy] ⇄ [L2 schodowy 2]
[L wspólny 1] zasilanie, [L wspólny 2] wyjście do lampy
Jeśli przewody przełączające pomylisz miejscami (L1 z L2 w jednym module), układ nadal zadziała, ale przekaźnik będzie reagował odwrotnie do spodziewanego. Naprawa zajmuje minutę, ale nerwy potrafi zjeść.
Montaż podwójnego łącznika schodowego w jednej puszce
Podwójny moduł schodowy (ramka z dwoma niezależnymi kluczykami) to wygodne rozwiązanie w długim korytarzu, gdzie po jednej stronie ściany chcesz sterować światłem górnym, a po drugiej dolnym. Każdy kluczyk wymaga własnego kompletu trzech zacisków, więc w puszce pojawia się sześć przewodów roboczych plus wspólne zasilanie.
Różnica między podwójnym a pojedynczym modułem sprowadza się do powielenia schematu na dwie niezależne sekcje. Faza zasilająca wchodzi na wspólny zacisk obu modułów (mostkowany fabrycznie lub kablem), a każda sekcja ma własne L1 i L2 wyprowadzone do drugiej puszki lub do kolejnego łącznika w łańcuchu.
| Cecha | Pojedynczy schodowy | Podwójny schodowy |
|---|---|---|
| Liczba niezależnych obwodów | 1 | 2 |
| Przewody w puszce | 4 + zasilanie | 8 + zasilanie |
| Zastosowanie typowe | Klatka schodowa, sypialnia | Długi korytarz, garaż dwustanowiskowy |
| Przekrój kabla łączącego | 3 × 1,5 mm² | 5 × 1,5 mm² lub dwa oddzielne kable 3 × 1,5 mm² |
Przy montażu w jednej puszce pamiętaj o zachowaniu separacji przewodów obu sekcji, bo pomyłka spowoduje, że jeden kluczyk steruje obiema lampami jednocześnie. Jeśli cenisz porządek, oznacz przewody kolorową taśmą izolacyjną lub markerem jeszcze przed podłączeniem.
Przy okazji warto wiedzieć, czym różni się łącznik schodowy podwójny podłączenie od dwóch pojedynczych modułów zamontowanych obok siebie. Mechanicznie to to samo, ale podwójny moduł zajmuje jedno pole w ramce zamiast dwóch, co daje bardziej spójną estetykę, zwłaszcza w wąskich korytarzach.
Kiedy potrzebny łącznik krzyżowy w układzie schodowym
Łącznik krzyżowy wchodzi do gry, gdy potrzebujesz trzeciego, czwartego i kolejnych punktów sterowania. Jego zadanie polega na skrzyżowaniu dwóch par przewodów w taki sposób, aby zamiana stanu nastąpiowała niezależnie od pozycji poprzedniego modułu. Działa to jak dodatkowy element w łańcuchu, który odwraca lub zachowuje polaryzację.
Łańcuch wygląda zawsze tak samo: pierwszy schodowy, w środku krzyżowe (od jednego do nieskończoności teoretycznie), ostatni schodowy. Dwa schodowe zamykają obwód, a każdy krzyżowy dodaje kolejne miejsce sterowania. W praktyce rzadko montuje się więcej niż trzy krzyżowe, bo koszty okablowania rosną geometrycznie.
Klasyczny scenariusz to dwupiętrowy dom z korytarzem na dole: jeden schodowy przy drzwiach wejściowych, krzyżowy na półpiętrze, drugi schodowy przy drzwiach sypialni na górze. Każdy punkt gasi i zapala tę samą lampę, niezależnie od pozycji pozostałych. Schematycznie:
Schodowy 1 → L1/L2 ⇄ Krzyżowy ⇄ L1/L2 → Schodowy 2 → Lampa
Z punktu widzenia instalatora kluczowe jest, aby przewody przełączające szły zawsze parami, a ich oznaczenia (L1, L2) pokrywały się po obu stronach krzyżowego. Pomylenie skutkuje sytuacją, w której jeden z kluczyków działa tylko w jednej pozycji poprzedniego, a w drugiej nic nie robi. Diagnoza zajmuje kilka minut z miernikiem, ale irytacja murowana.
Zapytasz pewnie, czy krzyżowy da się wpiąć bezpośrednio między dwa schodowe bez dodatkowej puszki. Technicznie tak, pod warunkiem że w puszce pośredniej zmieścisz cztery żyły przełączające plus zasilanie i ochronny. Realnie potrzebujesz puszki głębszej (minimum 60 mm) lub dwóch obok siebie połączonych mostkiem.
Checklista montażu krok po kroku
Wydrukuj tę listę i trzymaj obok puszki. Każdy punkt wynika z konkretnego ryzyka, które w praktyce generuje 90% usterek pierwszego montażu.
- Wyłącz bezpiecznik obwodu oświetleniowego w rozdzielni i oznacz go tabliczką, żeby domownik nie włączył prądu za plecami.
- Sprawdź brak napięcia próbnikiem lub miernikiem na każdym przewodzie w puszce, nie ufając wyłącznie pozycji dźwigni bezpiecznika.
- Zidentyfikuj przewody: faza (brązowy lub czarny), neutralny (niebieski), ochronny (żółto-zielony) oraz sterujące (L1, L2).
- Zdejmij izolację z końcówek na długości 10-12 mm, tak aby rdzeń miedziany nie był postrzępiony i nie wystawał poza zacisk.
- Podłącz zaciski L, L1, L2 w pierwszym łączniku, dokręcając śruby momentem wskazanym przez producenta (zwykle 0,8-1,0 Nm).
- Powtórz operację w drugim łączniku, pilnując zgodności oznaczeń L1↔L1 i L2↔L2.
- Zmostkuj przewód ochronny PE przez obie puszki zaciskiem śrubowym lub złączką WAGO 221.
- Ułóż przewody równomiernie w puszce, zaginając je w kierunku od zacisków, by nie zostały przycięte ramką łącznika.
- Osadź moduł w puszce za pomocą pazurków lub śrub, wypoziomuj i przykręć ramkę oraz klawisz.
- Włącz bezpiecznik, przetestuj działanie z obu miejsc, a dopiero potem nałóż ostateczną osłonę klawisza.
Jeśli po włączeniu bezpiecznika lampa nie świeci, nie panikuj. Najczęściej winowajcą jest zły styk w zacisku (za mało dokręcony) albo pomylony przewód neutralny z ochronnym. Miernik z funkcją testu ciągłości rozwiązuje sprawę w kilka sekund.
Dobór osprzętu i klasy IP
Łącznik schodowy IP20 sprawdza się w suchych pomieszczeniach: sypialni, salonie, korytarzu. Do łazienki potrzebujesz minimum IP44, a na elewację lub do garażu narażonego na wilgoć warto wybrać IP55. Stopień ochrony IP oznacza, że obudowa jest odporna na ciała stałe (pierwsza cyfra) i wodę (druga cyfra).
| Klasa IP | Odporność | Zastosowanie | Przedział cenowy modułu |
|---|---|---|---|
| IP20 | Brak ochrony przed wodą | Pokój, korytarz, garderoba | 25-60 zł |
| IP44 | Bryzgoszczelność | Łazienka (strefa 2 i dalej), kuchnia | 45-90 zł |
| IP55 | Odporność na strumień wody | Garaż, piwnica, elewacja pod zadaszeniem | 60-130 zł |
| IP66 | Pyłoszczelność i zanurzenie | Warsztat, altana, sauna sucha | 110-220 zł |
W sklepach znajdziesz zarówno kompletne zestawy (ramka + klawisz + moduł), jak i osobne elementy. Komplet gwarantuje spójność kolorystyczną, ale ogranicza dobór. Moduły osobno pozwalają złożyć ramkę z klawiszem w jednym kolorze i wstawić mechanizm zgodny z resztą instalacji, co jest wygodne przy rozbudowie.
Przy okazji wyboru zwróć uwagę na system ramek: nie każdy producent utrzymuje kompatybilność między seriami. Jeśli masz już w domu ramki w konkretnym stylu, szukaj modułów z tej samej linii produktowej, unikniesz efektu mozaiki.
Najczęstsze błędy przy pierwszym montażu
Każdy elektryk z kilkuletnim doświadczeniem widział te same defekty po dziesiątki razy. Warto ich unikać, bo diagnoza zajmuje więcej czasu niż poprawne podłączenie za pierwszym razem.
Pierwszy grzech: odwrócona faza. Zdarza się, gdy zasilanie wchodzi na zacisk L1 zamiast L. Objaw jest subtelny, bo układ działa, ale próbnik pokazuje napięcie na klawiszu nawet przy zgaszonym świetle, co stwarza ryzyko porażenia przy wymianie żarówki. Rozwiązanie: przenieś przewód fazowy na prawidłowy zacisk.
Drugi grzech: brak przewodu ochronnego w puszce. W blokach z lat 70. i 80. PE często w ogóle nie dochodzi do włącznika. W takiej sytuacji zostaw zacisk PE pusty lub poprowadź osobny przewód ochronny od rozdzielni, jeśli instalacja została zmodernizowana do układu TN-S.
Trzeci grzech: zbyt cienki przewód w obwodzie. 0,75 mm² starczy do LED-ów, ale przy tradycyjnych żarówkach 100 W w pięciu punktach sumaryczny prąd rośnie, a cienki kabel się grzeje. Dobieraj przekrój do obciążenia, nie do estetyki.
Czwarty grzech: pomylony zacisk L1 z L2 w jednym z modułów. Lampa świeci, ale kluczyki reagują „odwrotnie". Naprawa zajmuje 30 sekund i odrobinę cierpliwości.
Piąty grzech: brak testu miernikiem po zakończeniu. Przełącznik może działać, ale brak ciągłości PE lub zwarcie między L a N ujawnia się dopiero przy pierwszej awarii. Poświęć minutę na pomiar, zaoszczędzisz godziny szukania usterki za miesiąc.
Uwaga: W instalacjach starego typu TN-C (bez wydzielonego przewodu PE) montaż łącznika schodowego w łazience lub pomieszczeniu mokrym wymaga modernizacji do TN-S lub zastosowania wyłącznika różnicowoprądowego 30 mA. Bez tego ryzyko porażenia przy uszkodzonej izolacji lampy rośnie dramatycznie.
Kiedy bezpieczniej wezwać elektryka
Samodzielny montaż łącznika schodowego ma sens, gdy instalacja jest w dobrym stanie, puszki są standardowe, a Ty masz podstawowe narzędzia i rozumiesz, co robisz. Są jednak sytuacje, w których amatorska ingerencja kończy się źle.
Stara instalacja aluminiowa z lat 60. i 70. wymaga specjalistycznych zacisków (Al/Cu) lub wymiany kabla. Aluminium w połączeniu z miedzianym osprzętem koroduje, co po kilku latach skutkuje grzaniem styku i pożarem. Jeśli w puszce widzisz szary, kruchy przewód, lepiej zapłać elektrykowi za modernizację niż ryzykuj pożarem.
Brak uziemienia w domu to druga sygnał ostrzegawczy. W nowoczesnych instalacjach TN-S przewód PE biegnie od rozdzielni do każdego gniazda i lampy. Jeśli go nie ma, sam montaż łącznika nie rozwiąże problemu, a jedynie zamaskuje brak ochrony.
Objawy przebicia, takie jak wyzwalanie korków bez widocznego powodu, zapach spalenizny, ciepła ramka łącznika, to sytuacje, w których wyłączasz bezpiecznik i dzwonisz po fachowca. Diagnostyka izolacji miernikiem megaomomierzem wymaga doświadczenia i sprzętu, którego przeciętny domownik nie posiada.
Specyfika podłączenia w łazience i strefach mokrych
Łazienka to pomieszczenie, w którym obowiązują dodatkowe wymagania normy PN-HD 60364-7-701. Łącznik schodowy może się tam znaleźć, ale pod warunkiem, że jest bryzgoszczelny (IP44) i zamontowany poza strefą 0 i 1, czyli minimum 60 cm od krawędzi wanny lub prysznica.
Przewody w łazience prowadź kablem YDYp 3 × 1,5 mm² lub 3 × 2,5 mm² w zależności od obciążenia, a puszki stosuj szczelne z dławikiem kablowym. Zwykła puszka podtynkowa bez uszczelki w pomieszczeniu mokrym to proszenie się o kłopoty: skroplona para wodna skropli się na zaciskach i postępuje korozja.
W strefie 2 i dalej dopuszczalne są łączniki IP44, natomiast w strefie 3 i poza nią można stosować IP20, jeśli pomieszczenie nie jest bezpośrednio narażone na zachlapanie. Wyłącznik oświetlenia przy lustrze w łazience najczęściej montuje się w strefie 2 lub 3, więc wystarczy IP44.
Testowanie układu po montażu
Miernik to Twój najlepszy przyjaciel po skończonym montażu. Pierwszy pomiar wykonaj przy wyłączonym bezpieczniku: sprawdź ciągłość przewodu PE od rozdzielni do każdej puszki, bo przerwa w uziemieniu to cicha awaria, która ujawnia się w najgorszym momencie.
Drugi pomiar przy włączonym bezpieczniku: napięcie między L a N powinno wynosić około 230 V (dopuszczalne 207-253 V wg normy), między L a PE również 230 V. Brak napięcia między L a PE oznacza przerwę w przewodzie ochronnym i wymaga natychmiastowej naprawy.
Trzeci pomiar to test działania obu kluczyków w każdej pozycji. Powinny zapalać i gasić lampę niezależnie od siebie. Jeśli jeden z nich reaguje tylko w połowie przypadków, szukaj złego styku w zacisku lub pomyłki w połączeniu L1/L2. Dokręcenie zacisku z siłą 0,8 Nm i poprawienie koloru przewodu zwykle rozwiązuje problem.
Koszty materiałów i narzędzi
Budżet na pojedynczy układ schodowy w jednym pomieszczeniu zamknie się w 150-350 zł, jeśli robisz wszystko od zera. Dwa łączniki schodowe IP20 w średniej półce cenowej kosztują 50-120 zł za parę. Kabel YDYp 3 × 1,5 mm² to wydatek rzędu 3-5 zł za metr bieżący, więc 20 metrów instalacji to dodatkowe 60-100 zł.
Puszki podtynkowe, złączki WAGO, ramki i klawisze dokładają kolejne 40-100 zł w zależności od producenta i estetyki. Narzędzia, jeśli ich nie masz, to jednorazowy wydatek: śrubokręt płaski i krzyżakowy z izolacją 1000 V (łącznie 30-60 zł), próbnik napięcia (20-50 zł), miernik uniwersalny (80-250 zł), ściągacz izolacji (20-40 zł).
Jeśli suma przekracza 500 zł i czujesz, że brakuje Ci doświadczenia, rozsądniej będzie zlecić montaż elektrykowi, który za pojedynczy punkt schodowy bierze zwykle 150-300 zł. Cena obejmuje nie tylko robociznę, ale i gwarancję na wykonaną pracę.
Łącznik schodowy w puszce podłącza się według stałego schematu niezależnie od producenta: faza na zacisk L, dwa przewody przełączające na L1 i L2, drugi moduł identycznie, a lampa na wyjściu z L drugiego łącznika. Przekroje kabli dobieraj do obciążenia, klasę IP do pomieszczenia, a każdą pracę poprzedź wyłączeniem napięcia i weryfikacją próbnikiem.
Rozbudowa do trzech i więcej miejsc wymaga łączników krzyżowych wpiętych między dwa schodowe. Pomylenie oznaczeń L1/L2 w jednym module to najczęstszy błąd amatora, łatwy do naprawy. Stare instalacje aluminiowe i brak uziemienia to sygnały, by oddać ster fachowcowi.
Jeśli planujesz dalszą rozbudowę oświetlenia, sprawdź też poradnik o łączniku krzyżowym schemat w praktycznych przykładach oraz konfigurator osprzętu, który pomoże dobrać ramkę, klawisz i moduł w jednym stylu.
Źródła danych i norm: PN-HD 60364-5-52 (dobór kabli i przewodów), PN-HD 60364-7-701 (pomieszczenia z wanną lub prysznicem), PN-EN 60669-1 (łączniki do stałych instalacji elektrycznych), informacje producentów osprzętu (katalogi online), arkusze danych technicznych serii ramek i modułów. Szczegółowe wykresy i normy dostępne na stronie Polskiego Komitetu Normalizacyjnego (pkn.pl).
