Jak Wytyczyć Fundamenty - Poradnik Budowlany 2025

Chcesz postawić dom, ale wizja wytyczania fundamentów spędza Ci sen z powiek? Czy faktycznie jest to zadanie tak skomplikowane, jak mogłoby się wydawać, czy może wystarczy odrobina wiedzy i precyzji? Zastanawiasz się, czy warto samemu mierzyć się z tym etapem budowy, czy może lepiej zdać się na ręce specjalistów? Poznaj kluczowe kroki i dylematy związane z precyzyjnym wytyczaniem obrysu Twojego przyszłego gniazdka.

• Wytyczanie Naroży Fundamentów Palikami
• Oznaczanie Obrysu Budynku Po Wykopach
• Konstrukcja Ław Drutowych dla Fundamentów
• Nici lub Drut jako Wyznacznik Zarysu Budynku
• Utrwalanie Punktów Pomiarowych na Ławach Drutowych
• Wyznaczanie Szerokości Ław Fundamentowych
• Głębokość Posadowienia Fundamentów - Strefy Przemarzania
• Wpływ Przemarzania Gruntu na Fundamenty
• Oprzytomnienie Pod Fundamentami - Unikanie Uszkodzeń
• Q&A: Jak Wytyczyć Fundamenty

Wytyczanie fundamentów to proces, który choć z pozoru wydaje się prosty, wymaga dokładności i zrozumienia kilku kluczowych zasad. Zrozumienie tego etapu jest kluczowe dla dalszego powodzenia budowy, mając bezpośredni wpływ na stabilność i geometrię całego obiektu. Pozwól, że przedstawimy Ci zestawienie podstawowych założeń i kwestii, z którymi będziesz musiał się zmierzyć.

Analiza podstawowych etapów pokazuje, że kluczem do sukcesu jest precyzja i zastosowanie odpowiednich metod. Już na etapie wytyczania naroży przy pomocy palików, nawet najmniejszy błąd może mieć kaskadowe skutki. Następnie, gdy usuniemy tymczasowe oznaczenia pod wykopy, konieczne jest przeniesienie tych punktów na stabilniejsze "ławy drutowe". To właśnie te konstrukcje będą naszym przewodnikiem przez cały proces. Odpowiednie wyznaczenie szerokości ław, zgodne z projektem, a także przyjrzenie się kwestii głębokości fundamentów z uwzględnieniem stref przemarzania, to fundamenty (dosłownie!) przyszłej trwałości budynku.

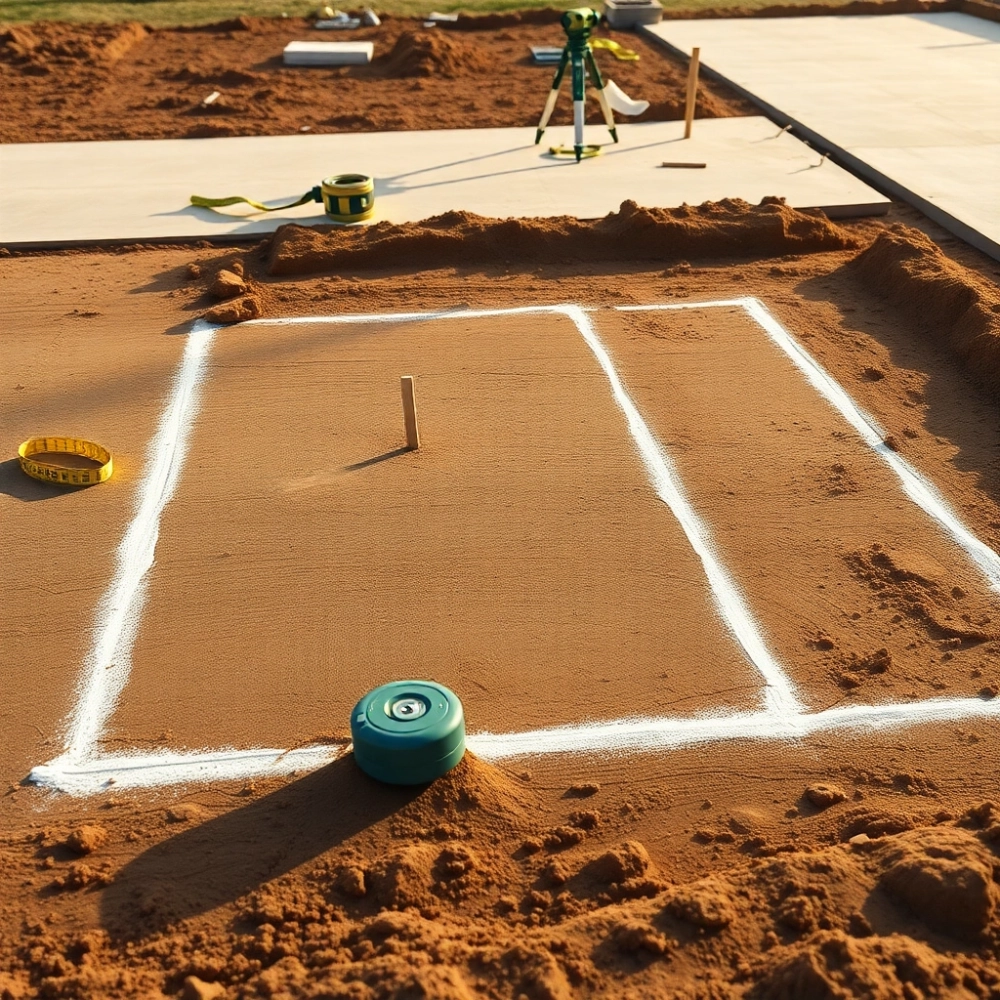

Wytyczanie Naroży Fundamentów Palikami

Pierwszym namacalnym krokiem w realizacji marzenia o własnym domu jest precyzyjne wytyczenie jego obrysu. Geodeta, niczym chirurg na sali operacyjnej, przystępuje do działań, zaznaczając zewnętrzne naroża budynku za pomocą solidnych drewnianych palików wbitych w grunt. To właśnie te punkty, niczym punkty orientacyjne na mapie życia, określają teoretyczny kształt naszej przyszłej budowli. Ich dokładne umiejscowienie jest absolutnie fundamentalne, ponieważ od tego momentu wszystko inne będzie opierać się na tej pierwszej, starannie wykonanej kresce.

Zobacz także: Jak Wytyczyć i Przygotować Podłoże pod Garaż Blaszany

Współczesne metody geodezyjne, choć coraz bardziej zaawansowane, nadal opierają się na prostych, lecz sprawdzonych narzędziach. Drewniane paliki, choć niepozorne, odgrywają kluczową rolę – stanowią szkielet dla dalszych prac. Ich wbicie to nie tylko symboliczny początek, ale przede wszystkim geometryczna baza, od której zależeć będzie poprawność dalszych pomiarów. Błąd na tym etapie, nawet niewielki, może prowadzić do problemów z wymiarowaniem budynku, a w skrajnych przypadkach uniemożliwić uzyskanie pozwolenia na użytkowanie.

Warto podkreślić, że to właśnie geodeta z odpowiednimi uprawnieniami jest gwarantem prawidłowości. Jego zadaniem jest przetłumaczenie projektu architektonicznego na rzeczywistość terenową, z milimetrową dokładnością tam, gdzie jest to niezbędne. Wiedza o tym, gdzie dokładnie stanąć ma każdy narożnik, jak daleko są od siebie poszczególne ściany, przekłada się na komfort życia w przyszłym domu i bezpieczeństwo konstrukcji. To inwestycja, której znaczenia nie można nigdy przecenić.

Oznaczanie Obrysu Budynku Po Wykopach

Gdy ruszą prace ziemne, pojawia się pewien nieunikniony problem: wykop usunie te pieczołowicie wbite na początku paliki. Niczym duchy przeszłości, znikają, zostawiając po sobie pustkę i konieczność ponownego odnalezienia kluczowych punktów. Tu na scenę wkracza sprytne rozwiązanie – tworzenie tak zwanych "ław drutowych", które staną się trwałym i precyzyjnym odzwierciedleniem wytyczonego zarysu budynku. Bez tego przeniesienia, próby dalszego zaznaczania elementów fundamentów byłyby jak budowanie na piasku – pozbawione stabilnej podstawy.

Zobacz także: Wytyczenie Fundamentów: Jakie Są Koszty i Od Czego Zależą?

Ławy drutowe to genialna w swojej prostocie konstrukcja, która wymaga nieco pracy, ale jej efekt jest nieoceniony. Polega ona na tworzeniu ram z desek lub łat, osadzonych stabilnie na drewnianych kołkach, umieszczonych nieco poza planowanym obrysem budynku. Te ramy są następnie łączone ze sobą za pomocą napiętej nici, sznurka lub drutu. To właśnie ten drut, rozciągnięty idealnie prosto, będzie od teraz naszym najwierniejszym przewodnikiem, precyzyjnie odwzorowującym zewnętrzne linie ścian fundamentowych, a co za tym idzie, całego budynku.

Stabilność tych konstrukcji jest kluczowa. Muszą wytrzymać nie tylko naprężenie drutu, ale także potencjalne wstrząsy i warunki atmosferyczne. Dlatego ich umocowanie musi być solidne, a sama konstrukcja stabilna. Dzięki temu, nawet jeśli wykop będzie się powiększał, a teren wokół będzie tętnił pracą maszyn budowlanych, linie wyznaczone na ławach drutowych pozostaną niezmienione, gwarantując nienaganną geometrię całego przedsięwzięcia. To takie budowlane deja vu, które pozwala nam kontynuować pracę z pewnością co do kierunku.

Konstrukcja Ław Drutowych dla Fundamentów

Gdy pierwsze paliki wytyczą naroża, a wykopy zaczną odsłaniać ziemię, niezbędne staje się stworzenie stabilnego systemu przenoszenia tych początkowych wytyczeń. Tutaj wkraczają ławy drutowe – swoiste rusztowanie stabilności dla późniejszego oznaczania. Ich budowa, choć prosta w założeniu, wymaga precyzji, aby służyły jako niezawodny odnośnik. To za ich pomocą będziemy dokładnie wiedzieć, gdzie dokładnie poprowadzić kolejne linie, zachowując wszystkie wymiary i kąty.

Podstawą konstrukcji są drewniane kołki, które stanowią solidne kotwice dla łat lub desek. Te z kolei tworzą ramę, która obiega planowany obrys budynku. Kluczowe jest, aby ławy te były osadzone na tyle daleko od wykopu, by nie przeszkadzały w pracach ziemnych, ale jednocześnie na tyle blisko, by ich linie jednoznacznie wskazywały ściany fundamentowe. Całość musi być stabilna, aby nic nie zakłóciło jej pierwotnego położenia, co mogłoby skutkować błędami w dalszych etapach budowy.

Gdy ramy są już solidnie osadzone, przychodzi czas na kluczowy element – nić lub drut, który będzie wyznaczał precyzyjny zarys budynku. Rozciągnięcie go między deskami wymaga napięcia i precyzyjnego ułożenia, tak aby linia była idealnie prosta i zgodna z pierwotnym wytyczeniem naroży. Wykorzystanie tej techniki pozwala na bieżąco kontrolować geometrię, a ewentualne drobne korekty na tym etapie są znacznie łatwiejsze do wykonania niż później.

Nici lub Drut jako Wyznacznik Zarysu Budynku

Nici lub drut, rozciągnięty między deskami ław drutowych, to nic innego jak cyfrowy (choć analogowy w wykonaniu) plan budynku przeniesiony na rzeczywiste podłoże. To on, niczym niewidzialna linia magiczna, dyktuje, gdzie rozpoczynać się będą kolejne czynności budowlane związane z fundamentami. Precyzja jego ułożenia jest kluczowa – każde, nawet najmniejsze odchylenie od idealnej prostej, może przełożyć się na późniejsze problemy z wymiarowaniem ścian czy rozmieszczeniem elementów konstrukcyjnych. Warto poświęcić temu etapowi należytą uwagę.

Wykorzystanie napiętej nici lub drutu jest niezwykle efektywne. Zapewnia ono ciągłą, nieprzerwaną linię, która precyzyjnie odwzorowuje zarys ścian fundamentowych. Jest to znacznie łatwiejsze do zaobserwowania i kontrolowania niż pojedyncze paliki czy punkty. Gdy linie te są już poprawnie ułożone i naciągnięte, stają się one fizycznym odzwierciedleniem projektu, pozwalając ekipie budowlanej na bieżąco weryfikować poprawność postępu prac. To jak malowanie po sznurku, gdzie sznurek jest absolutnym wyznacznikiem.

Utrzymanie odpowiedniego napięcia nici jest istotne, aby zapobiec jej opadaniu lub falowaniu, co mogłoby wprowadzić błędy. Często stosuje się dodatkowe mocowania lub obciążniki, aby zapewnić jej stabilność. Dodatkowo, miejsca, w których nić znajduje się na deskach lub łatach ław drutowych, zaznacza się za pomocą wbijanych gwoździ – te punkty stają się punktami odniesienia dla dalszego wyznaczania szerokości ław.

Utrwalanie Punktów Pomiarowych na Ławach Drutowych

Gdy obrys budynku jest już precyzyjnie zaznaczony dzięki niciom lub drutom na ławach drutowych, kluczowe staje się utrwalenie tych punktów do dalszego użytku. W tym celu, w deskach lub łatach, na których rozciągnięta jest nić, wbija się gwoździe. Te niepozorne punkty metalowe stają się precyzyjnymi znacznikami, które dokładnie wskazują położenie linii wytyczonych przez geodetę. To właśnie one posłużą nam jako referencja przy dalszym nanoszeniu wymiarów i oznaczeń.

Precyzja wbijania gwoździ jest tu absolutnie kluczowa. Nierzadko zdarza się, że to właśnie w tych miejscach przyszli inwestorzy lub wykonawcy najczęściej popełniają błędy, myśląc, że niewielkie przesunięcie gwoździa nie zrobi różnicy. Nic bardziej mylnego – każdy milimetr ma znaczenie, gdy mówimy o konstrukcji całego budynku. Dobrej jakości gwoździe, odpowiednio osadzone, zapewnią stabilność i czytelność punktów pomiarowych przez cały czas trwania prac fundamentowych.

Te utrwalone punkty na ławach drutowych to nasz osobisty system GPS dla budowy. Pozwalają one ekipie budowlanej na dokładne odwzorowanie projektowanych wymiarów, takich jak szerokość ław fundamentowych, na fizycznej przestrzeni. Dzięki nim, wykopane doły i koryta pod ławy będą miały dokładnie takie wymiary, jakie przewidziano w projekcie, co jest niezbędne do prawidłowego wykonania fundamentów i uniknięcia późniejszych problemów konstrukcyjnych.

Wyznaczanie Szerokości Ław Fundamentowych

Po precyzyjnym wyznaczeniu linii zewnętrznego obrysu budynku, kolejnym logicznym krokiem jest naniesienie na te linie szerokości projektowych ław fundamentowych. Wykorzystując jako punkt odniesienia wbite w ławy drutowe gwoździe, za pomocą miarki, drutu lub kolejnych gwoździ, zaznaczamy odpowiednie przekroczenia. Jest to etap, który wymaga szczególnej uwagi, ponieważ wymiary ław są ściśle powiązane z nośnością gruntu i obciążeniami, jakie przenosić będzie cały budynek. Błąd tutaj może mieć poważne konsekwencje dla stabilności konstrukcji.

Proces ten polega na odmierzaniu i zaznaczaniu wewnętrznych krawędzi ław fundamentowych. Na przykład, jeśli projekt zakłada ławy o szerokości 60 cm, to od precyzyjnie wyznaczonej linii zewnętrznej będziemy odmierzać 60 cm w kierunku wnętrza budynku i tam zaznaczać kolejną linię. To samo powtarzamy w przypadku innych ścian i fundamentów. Kluczem jest utrzymanie tej samej szerokości na całej długości każdej ławy, zgodnie z założeniami projektu.

Współpraca ekipy budowlanej z geodetą lub kierownikiem budowy jest tutaj kluczowa. Należy upewnić się, że odległości są mierzone dokładnie między centymetrami, a nie innymi punktami. Często stosuje się dodatkowe oznakowania, które wyraźnie wskazują, gdzie rozpoczyna się i kończy szerokość ławy, ułatwiając nawigację podczas prac ziemnych i właściwe prowadzenie wykopów. Pozwala to uniknąć sytuacji, w której ława byłaby za wąska lub za szeroka.

Głębokość Posadowienia Fundamentów - Strefy Przemarzania

Jednym z najbardziej fundamentalnych aspektów projektowania fundamentów jest określenie ich głębokości posadowienia. Nie jest to kwestia dowolna, ale ściśle związana z warunkami geologicznymi i klimatycznymi panującymi w danym regionie. Kluczową rolę odgrywa tutaj norma PN-81/B-03020, która definiuje tak zwane strefy przemarzania gruntu. Poznanie tych stref jest absolutnie niezbędne, aby nasz fundament nie był narażony na niszczące działanie mrozów.

Każdy region Polski podzielony jest na strefy przemarzania, które określają, do jakiej głębokości grunt może zamarznąć w najchłodniejszych okresach roku. Na przykład, w niektórych rejonach Polski głębokość przemarzania może wynosić 1.4 metra. Oznacza to, że posadowienie fundamentów poniżej tej głębokości jest konieczne, aby uniknąć tak zwanych "wysadzin mrozowych". Fundamenty muszą znajdować się poniżej strefy, w której woda zawarta w gruncie może zamarznąć i zwiększyć swoją objętość.

Decyzja o głębokości posadowienia wpływa bezpośrednio na koszty budowy, ilość potrzebnych materiałów oraz rodzaj konstrukcji fundamentowej. Zaprojektowanie fundamentów zbyt płytko, czyli płycej niż przewiduje strefa przemarzania, może prowadzić do poważnych problemów w przyszłości. Dlatego tak ważne jest, aby bazować na aktualnych normach i lokalnych warunkach gruntowych, konsultując się ze specjalistami. Właściwa głębokość posadowienia gwarantuje stabilność i trwałość naszej budowli przez dziesięciolecia.

Wpływ Przemarzania Gruntu na Fundamenty

Siły generowane przez zamarzający grunt potrafią być zdradliwe i destrukcyjne dla nawet najsolidniejszych konstrukcji. Gdy temperatura spada poniżej zera, woda zawarta w porach gruntu zaczyna zamarzać, a co za tym idzie – zwiększać swoją objętość. Zjawisko to, znane jako wysadziny mrozowe, może prowadzić do powstania potężnych sił wypychających. Jeśli fundamenty posadowione są zbyt płytko, czyli w obrębie strefy przemarzania, siły te działają bezpośrednio na ich spód, wywołując ruchy i deformacje.

Choć jednorazowe, niewielkie ruchy gruntu mogą nie być od razu zauważalne, to powtarzające się cykle zamarzania i rozmarzania w kolejnych latach mogą prowadzić do kumulacji naprężeń w konstrukcji fundamentowej. Efekty te mogą objawiać się w postaci pęknięć ścian, odspajania się posadzek czy pękania elementów konstrukcyjnych. Fundament, traktowany jak jeden organizm, zaczyna "pracować" w nierównomierny sposób, co prowadzi do jego uszkodzeń i przeniesienia tych uszkodzeń na pozostałe części budynku.

Dlatego właśnie tak kluczowe jest posadzenie fundamentów poniżej strefy przemarzania. Zapewnia to, że nawet przy najsilniejszych mrozach, grunt pod ławami pozostanie w stanie nieściśniętym przez proces zamarzania. Jest to inwestycja w długoterminową stabilność i bezpieczeństwo naszego domu. Koszt wykonania fundamentów na większej głębokości jest nieporównywalnie niższy niż koszt naprawy uszkodzeń spowodowanych przez ignorowanie tego zjawiska. Czasem to właśnie głębsze zanurzenie jest najlepszą gwarancją spokoju na latach.

Oprzytomnienie Pod Fundamentami - Unikanie Uszkodzeń

Wyobraźmy sobie, że nasz dom stoi na fundamencie, który lekko unosi się i opada wraz z sezonowymi zmianami mrozu w gruncie. Brzmi absurdalnie, prawda? A jednak, jeśli fundamenty zostaną posadowione zbyt płytko, czyli powyżej strefy przemarzania, właśnie taki scenariusz staje się bardzo realny. Woda w gruncie, gromadząca się na skutek działania sił molekularnych i różnic temperatur, może zamarznąć i zwiększyć swoją objętość nawet o 9%. To niewielkie, pozornie, zjawisko może dizajnować pęknięcia ścian twojego wymarzonego domu.

Problem polega na tym, że te objętościowe zmiany gruntu pod fundamentami, powtarzające się co zimę, prowadzą do powolnego, ale systematycznego niszczenia konstrukcji. Fundament, zamiast być stabilną podstawą, staje się elementem, który "pracuje" wraz z naturą. Efektem tego "tańca z mrozem" są typowe uszkodzenia: pękające ściany, zazwyczaj wzdłuż pionowych lub poziomych spoin, odspajające się posadzki, które tracą stabilność, czy inne uszkodzenia wynikające z niemożliwości dopasowania się sztywnych elementów konstrukcyjnych do ruchów podłoża.

Aby temu zapobiec, kluczowe jest wykonanie fundamentów na głębokości poniżej tak zwanej strefy przemarzania. To gwarantuje, że grunt pod naszymi ławami nawet w najmroźniejsze dni pozostanie w stanie niezmienionym przez proces zamarzania. Takie rozwiązanie, choć może wymagać pogłębienia wykopów i użycia większej ilości materiału, jest absolutną inwestycją w przyszłość naszego domu. Pozwala uniknąć kosztownych i uciążliwych remontów, a co najważniejsze – zapewnia bezpieczeństwo i spokój na lata. To mądre podejście, które po prostu ma sens.

Q&A: Jak Wytyczyć Fundamenty

• Jak geodeta wyznacza obrys fundamentów?

  Geodeta wskazuje położenie naroży budynku poprzez wbicie w ziemię drewnianych kołków lub palików. Stanowi to teoretyczny obrys ścian budynku, który jest punktem wyjścia do prac ziemnych.

• Co to są ławy drutowe i dlaczego są potrzebne?

  Ławy drutowe to konstrukcja wykonana z desek przymocowanych do kołków drewnianych, pomiędzy którymi rozciągnięty jest drut lub nić. Służą one do utrwalenia obrysu budynku po tym, jak pierwotne kołki geodezyjne musiały zostać usunięte ze względu na prace ziemne. Pozwalają na precyzyjne wyznaczenie lokalizacji budowy i kontynuowanie prac budowlanych.

• Jaką rolę odgrywają strefy przemarzania gruntu przy wytyczaniu fundamentów?

  Głębokość posadowienia fundamentów jest ustalana zgodnie z normami uwzględniającymi strefy przemarzania gruntu. Jest to kluczowe, ponieważ nadmierne gromadzenie się wody w gruncie podczas długotrwałych mrozów może prowadzić do jej zwiększenia objętości (wysadziny mrozowe). Jeśli fundament zostanie posadowiony zbyt płytko, czyli na mniejszej głębokości niż sięga przemarzanie, może to spowodować uszkodzenie konstrukcji budynku na przestrzeni lat z powodu cyklicznego "pracowania" gruntu.

• Jakie są konsekwencje posadowienia fundamentów poniżej strefy przemarzania?

  Posadowienie fundamentów zbyt płytko, poniżej głębokości przemarzania gruntu, naraża je na działanie wysadzin mrozowych. Chociaż pojedyncze zjawisko objętościowe może być niewielkie, jego regularne powtarzanie w kolejnych latach prowadzi do stopniowego uszkadzania całej konstrukcji budynku. Objawy obejmują pękające ściany, odspajające się posadzki i inne uszkodzenia wynikające z niestabilności.
