Jak zakotwiczyć garaż blaszany do betonu? Kotwy i kroki

W skrócie: Garaż blaszany przykręca się do betonu stalowymi kotwami osadzonymi w otworach wierconych przez dolną ramę. Do zwykłej wylewki wystarczą kotwy trzpieniowe 10 x 100 lub 10 x 120 mm, a kotwę chemiczną wybiera się przy słabszym betonie albo blisko krawędzi płyty.

• Czy garaż blaszany trzeba kotwić do betonu?
• Czym najlepiej zakotwiczyć blaszany garaż?
• Jak przygotować betonowe podłoże pod garaż blaszany?
• Jak wygląda kotwiczenie garażu blaszanego krok po kroku?
• Jak zakotwiczyć garaż do kostki brukowej, płyt i bloczków?
• Jak przymocować garaż blaszany do ziemi?
• Jak odizolować garaż blaszany od betonu?
• Najczęstsze błędy przy kotwieniu garażu blaszanego
• Jak często sprawdzać zakotwienie garażu?
• Lista kontrolna przed kotwieniem

Garaż blaszany do betonu przykręca się stalowymi kotwami osadzanymi w otworach wierconych przez dolną ramę konstrukcji. Do standardowej wylewki według poradnika Castoramy o kotwach do garażu wystarczają kotwy trzpieniowe 10 x 100 mm lub 10 x 120 mm. Kotwę chemiczną, czyli pręt osadzony na żywicy, wybiera się, gdy beton jest słabszy albo mocowanie wypada blisko krawędzi płyty. Instrukcja dotyczy garaży stawianych na wylewce, płycie, stopach punktowych lub bloczkach; mocowanie do samego gruntu opisujemy osobno, razem z jego ograniczeniami.

Czy garaż blaszany trzeba kotwić do betonu?

Tak, każdy garaż blaszany trzeba trwale zamocować do podłoża, niezależnie od jego wielkości i typu konstrukcji. Poradnik fischer o kotwieniu garażu blaszanego określa kotwienie jako obowiązkowe i wskazuje, że najskuteczniejszy jest montaż do nośnej płyty betonowej lub żelbetowej.

Powód jest prosty: stalowy stelaż z blachą jest lekki w stosunku do powierzchni ścian i dachu, więc przy silnym wietrze działa jak żagiel. Jak wyjaśnia poradnik NewGarage o mocowaniu garażu, na dachu i po stronie zawietrznej powstaje ssanie, czyli siła unosząca konstrukcję do góry, często groźniejsza niż samo parcie wiatru na ścianę.

Według poradnika Garaży Interstal ryzyko przemieszczenia niezakotwionego garażu rośnie przy podmuchach powyżej około 60-70 km/h, przy czym dokładna odporność zależy od wymiaru garażu, ekspozycji działki i podłoża. Takie wiatry zdarzają się w Polsce kilka razy w roku, głównie jesienią i zimą.

Skutki braku kotwienia to:

• przesunięcie garażu na płycie,
• podniesienie i przewrócenie konstrukcji przy silnym wietrze,
• rozszczelnienie połączeń blach w miejscach mocowania paneli,
• zakleszczanie się bramy: nawet niewielka zmiana geometrii ramy sprawia, że brama uchylna lub dwuskrzydłowa przestaje się równo domykać.

Czym najlepiej zakotwiczyć blaszany garaż?

Na betonowej wylewce najczęściej stosuje się stalowe kotwy trzpieniowe, nazywane też opaskowymi, w rozmiarze 10 x 100 mm lub 10 x 120 mm. Na słabszym betonie albo przy krawędzi płyty lepiej sprawdza się kotwa chemiczna, bo nie rozpiera materiału.

Rodzaj kotwy zależy przede wszystkim od podłoża. Zestawienie kotew Meblobranie.pl wymienia cztery grupy stosowane przy garażach wolnostojących: kotwy gruntowe, rozporowe (m.in. tulejowe i trzpieniowe), wkręcane oraz chemiczne. Poniższa tabela porównuje je pod kątem montażu na betonie i podłożach pokrewnych.

W tabeli celowo nie podajemy cen ani sił wyrywania w kN. Nośność zależy od konkretnego produktu, średnicy, głębokości osadzenia i jakości betonu, dlatego jej wartość trzeba sprawdzić w karcie technicznej wybranej kotwy, a nie w uśrednionych zestawieniach.

Jak dobrać rozmiar kotwy do garażu?

Wielkość kotwy dobiera się do grubości betonu, przewidywanego obciążenia konstrukcji i warunków atmosferycznych, na jakie garaż będzie narażony. Rozmiary 10 x 100 mm i 10 x 120 mm podawane są dla standardowej wylewki; przy cieńszej płycie, stopach punktowych lub podłożu o niepewnej jakości wymiar trzeba sprawdzić z danymi producenta kotwy i garażu.

Kotwa pracuje na zewnątrz, często w kontakcie z wodą, więc poza długością i średnicą liczy się zabezpieczenie antykorozyjne. Kupuj kotwy z atestem i z opisem przeznaczenia do betonu.

Kiedy kotwa chemiczna zamiast mechanicznej?

Kotwę chemiczną wybierz, gdy beton jest słabszy, gdy otwór wypada blisko krawędzi płyty albo gdy obawiasz się, że rozpór pęknie wylewkę. Montaż jest bardziej wymagający: otwór trzeba dokładnie oczyścić z pyłu, a konstrukcję obciążyć dopiero po upływie czasu wiązania podanego przez producenta żywicy. Kotwa mechaniczna ma tę zaletę, że jej nośność jest dostępna od razu po dokręceniu.

Dlaczego kotwy trzpieniowe są najczęściej wybierane?

Kotwy trzpieniowe można odkręcić i skorygować ustawienie konstrukcji, co przydaje się na nierównym betonie i przy regulacji bramy uchylnej. Jeśli wylewka nie jest idealnie równa, pod ramę garażu można podłożyć dodatkowy materiał wyrównujący, a następnie dokręcić kotwy.

Jak przygotować betonowe podłoże pod garaż blaszany?

Beton pod kotwy musi być nośny, równy, suchy i czysty: bez pyłu, błota i innych zanieczyszczeń, na co zwraca uwagę poradnik PRODARK o kotwiczeniu garażu. Najbezpieczniejsze podłoża to wylewka betonowa, punktowe stopy betonowe albo solidne prefabrykaty osadzone w gruncie.

Przygotowanie zaczyna się od oczyszczenia terenu: usunięcia darni, korzeni, kamieni i materiału organicznego, który z czasem gnije i powoduje osiadanie. Następnie wykonuje się zagęszczoną warstwę nośną z tłucznia lub piasku, np. zagęszczarką płytową. Jej grubość zależy od rodzaju gruntu i obciążeń, dlatego przy gruncie gliniastym lub miękkim warto ją ustalić z wykonawcą. Na gruntach o słabej nośności stosuje się też stabilizację cementem lub wapnem.

Jeśli planujesz własną wylewkę, policz potrzebną ilość materiału; pomoże w tym tekst ile to jest kubik betonu.

Podłoże trzeba wypoziomować, najlepiej poziomicą laserową. Nawet kilka centymetrów różnicy wprowadza naprężenia w ramie, a krzywo ustawiona rama to najczęstsza przyczyna problemów z bramą. Zadbaj też o odprowadzenie wody: na działkach z wysokim poziomem wód gruntowych rozważ drenaż opaskowy wokół płyty, bo zalegająca woda wymywa grunt i przyspiesza korozję stalowych elementów.

Sposób kotwienia ustal już przy zamówieniu garażu. Montażysta musi wiedzieć, czy ma zakotwić konstrukcję w dniu montażu, a od wybranej metody zależy, jak ma wyglądać podłoże.

Stopy punktowe i bloczki zamiast pełnej płyty

Gdy pełna wylewka jest nieopłacalna, beton można ograniczyć do punktów kotwienia: stóp betonowych lub bloczków fundamentowych pod narożnikami i wzdłuż ścian, dokładnie tam, gdzie wypadają otwory w ramie. Według bloga sklepu Armet bloczki powinny być wkopane w ziemię, a między ścianą garażu a podłożem nie powinno być szczelin; ten sam poradnik zaleca betonowe fundamenty jako mocniejsze rozwiązanie. Każdy bloczek układa się na zagęszczonej podsypce żwirowo-piaskowej, co ułatwia wypoziomowanie całości.

Jak wygląda kotwiczenie garażu blaszanego krok po kroku?

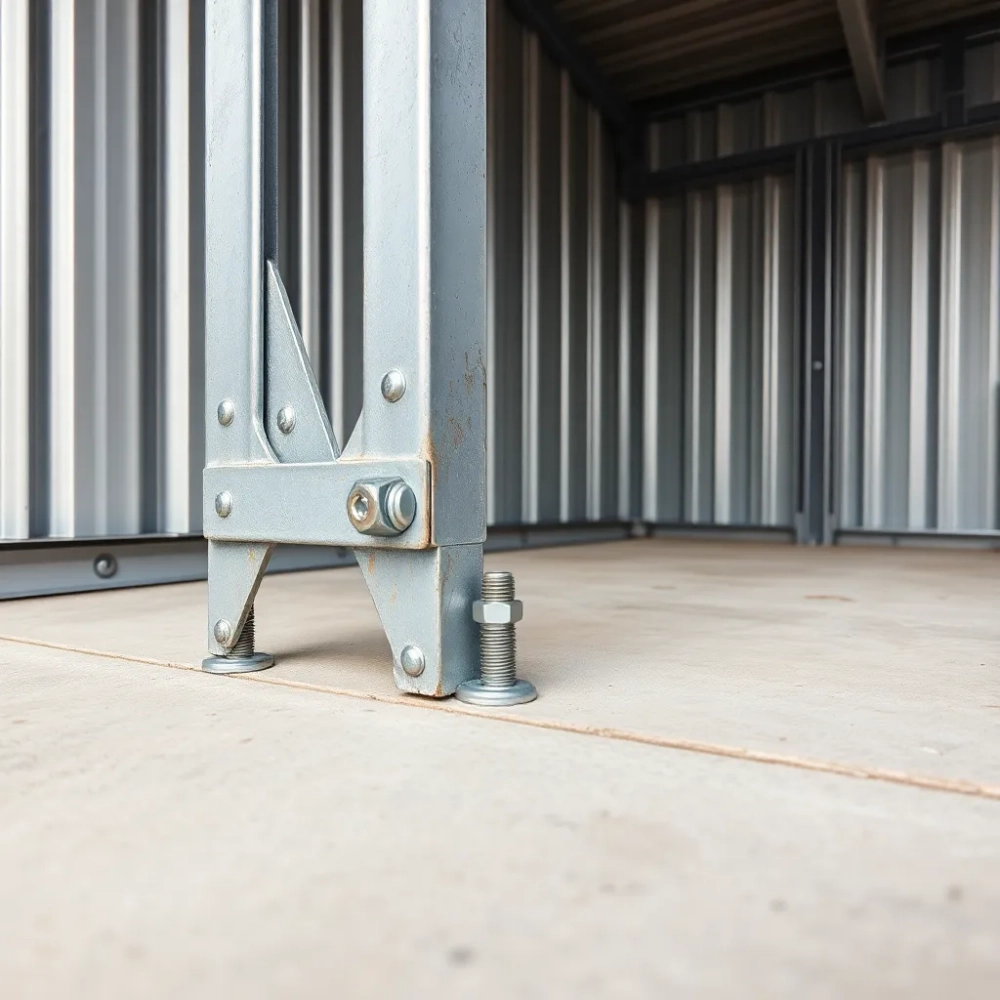

Kotwiczenie polega na wywierceniu otworów w betonie przez otwory w dolnej ramie, oczyszczeniu ich z pyłu, osadzeniu kotew i dokręceniu nakrętek. Przy kotwach mechanicznych cała praca zajmuje jeden etap, przy chemicznych dochodzi czas wiązania żywicy.

1. Ustaw i wypoziomuj garaż. Postaw konstrukcję na płycie i sprawdź poziomicą, czy rama leży równo i prosto. Popraw ustawienie przed wierceniem, nie po nim.
2. Wyznacz punkty mocowania. Wykorzystaj otwory w dolnym profilu lub stopkach kotwiących i zaznacz je markerem albo kredą. Liczba i rozmieszczenie kotew wynikają z wytycznych producenta garażu, a nie z zasady jednej kotwy w każdym narożniku. Narożniki są najbardziej obciążone, ale mocowania potrzebne są też wzdłuż ścian.
3. Sprawdź, czy pod betonem nie ma instalacji. Przed wierceniem upewnij się, że w miejscu otworu nie biegną przewody elektryczne ani rury.
4. Wywierć otwory. Użyj młotowiertarki lub wiertarki udarowej i wiertła do betonu o średnicy podanej przez producenta kotwy. Wierć prostopadle do podłoża, na głębokość dobraną do długości kotwy. O doborze wiertła przeczytasz w tekście najlepsze wiertła do betonu. Pracuj w okularach ochronnych i rękawicach.
5. Oczyść otwory. Usuń pył odkurzaczem, sprężonym powietrzem lub szczotką do otworów. Pył w otworze osłabia trzymanie kotwy mechanicznej, a przy kotwie chemicznej bezpośrednio obniża nośność połączenia.
6. Osadź kotwy. Wsuń kotwę przez profil garażu do otworu, w razie potrzeby lekko dobijając młotkiem. Nie wbijaj jej na siłę.
7. Dokręć nakrętki. Dokręcanie rozpiera tuleję lub opaskę w betonie. Jeśli producent podaje moment dokręcenia, użyj klucza dynamometrycznego: za słabo dokręcona kotwa się luzuje, za mocno może uszkodzić beton lub gwint.
8. Sprawdź efekt. Spróbuj lekko poruszyć konstrukcją i otwórz oraz zamknij bramę. Po kilku dniach, zwłaszcza po silnym wietrze lub ulewie, skontroluj dokręcenie wszystkich kotew.

Jakie narzędzia są potrzebne do kotwienia?

• młotowiertarka lub wiertarka udarowa z wiertłem do betonu,
• miarka, poziomica (najlepiej laserowa przy przygotowaniu płyty), marker lub kreda,
• odkurzacz, pompka lub szczotka do czyszczenia otworów,
• młotek oraz klucz płaski lub nasadowy, a gdy producent podaje moment dokręcenia, klucz dynamometryczny,
• przy kotwach chemicznych: żywica, pistolet do kartuszy i pręty gwintowane,
• okulary ochronne i rękawice.

Jak zakotwiczyć garaż do kostki brukowej, płyt i bloczków?

Na kostce brukowej i płytach chodnikowych kotwa trzyma tylko tyle, ile pojedynczy element leżący na podsypce, dlatego samo przykręcenie garażu do bruku jest najsłabszym z wariantów utwardzonych. Źródła różnią się tu w ocenie: część poradników dopuszcza kotwy rozporowe i wkręcane w kostce, a producent garaży Interstal odradza mocowanie do samej kostki.

Praktyczny wniosek z tych rozbieżności: jeśli garaż ma stać na kostce, bezpieczniej wykonać pod punktami kotwienia stopy betonowe lub betonową opaskę wzdłuż ramy i kotwić w betonie, a nie w pojedynczych elementach. Płyty chodnikowe powinny być ciężkie i ułożone na dobrze zagęszczonej podbudowie z piasku lub żwiru, bo bez niej zaczną osiadać razem z garażem.

Do bloczków fundamentowych mocuje się ramę kotwami mechanicznymi lub wkrętami do betonu, a bloczki rozmieszcza się w miejscach otworów montażowych. Na gruntach o bardzo niskiej nośności lub przy wysokim poziomie wód gruntowych stosuje się też pale lub mikropale sięgające do nośnej warstwy gruntu; to rozwiązanie droższe i wymagające specjalistycznego sprzętu, dlatego wybiera się je rzadko.

Jak przymocować garaż blaszany do ziemi?

Garaż można przymocować do gruntu kotwami gruntowymi, ale jest to rozwiązanie słabsze od kotwienia w betonie i przeznaczone raczej dla konstrukcji tymczasowych. Producent Interstal wprost odradza kotwienie bezpośrednio do ziemi.

Jeśli wylewka nie wchodzi w grę, stosuje się odpowiednio wygięte stalowe pręty, kotwy sadownicze, szpilki lub spirale wkręcane w grunt, czasem z linką stalową lub odciągiem. Takie mocowanie wymaga regularnej kontroli napięcia linek i stabilności kotew, zwłaszcza po wichurach, i nie nadaje się na odsłonięte, wietrzne działki. Rozsądnym kompromisem są stopy betonowe pod punktami mocowania, które dają betonowe kotwienie bez wylewania całej płyty.

Jak odizolować garaż blaszany od betonu?

Dostępne poradniki nie opisują jednej standardowej metody izolowania ramy od betonu; podają natomiast zasady, które ograniczają wnikanie wody i korozję na styku blachy z podłożem. Najważniejsze z nich to szczelne przyleganie ramy do równej płyty, uszczelki oraz odprowadzenie wody spod garażu.

• Rama powinna przylegać do podłoża bez szczelin; nierówności wyrównuje się przed kotwieniem, a nie przez dociąganie kotew.
• Uszczelki w konstrukcji garażu odpowiadają za jego szczelność i podlegają okresowym przeglądom.
• Woda nie może zalegać przy ramie: pomaga drenaż wokół płyty i betonowa opaska wzdłuż krawędzi garażu, która dodatkowo stabilizuje podłoże.
• Sam beton na zewnątrz też warto chronić przed wilgocią; sposoby opisuje tekst zabezpieczenie betonu przed wodą na zewnątrz.
• Kotwy powinny mieć powłokę antykorozyjną, bo pracują w miejscu, gdzie zbiera się woda.

Najczęstsze błędy przy kotwieniu garażu blaszanego

Większość problemów z zakotwionym garażem wynika z kotwienia w nieodpowiednim betonie albo z pominięcia drobnych etapów montażu. Sprawdź, czy nie popełniasz żadnego z poniższych błędów.

• Kotwy tylko w narożnikach. Liczba punktów mocowania wynika z wytycznych producenta, a nie z zasady czterech kotew.
• Kotwa rozporowa w cienkiej lub spękanej wylewce. Rozpór może wyłamać beton; w takim miejscu lepsza jest kotwa chemiczna albo naprawa płyty. O wypełnianiu rys przeczytasz w tekście o żywicy do pęknięć betonu.
• Niewyczyszczony otwór. Pył zmniejsza trzymanie każdej kotwy, a przy chemicznej szczególnie.
• Obciążenie kotwy chemicznej przed związaniem żywicy. Czas wiązania podaje producent i trzeba go przestrzegać.
• Zbyt mocne lub zbyt słabe dokręcenie. Pierwsze grozi uszkodzeniem betonu, drugie luzowaniem się kotwy.
• Krzywe podłoże. Rama pracuje, a brama zaczyna ocierać, nie domyka się lub wypada z prowadnic.
• Kotwienie do samej ziemi lub samej kostki na odsłoniętej działce.
• Brak decyzji o kotwieniu przy zamówieniu. Montażysta przyjeżdża bez kotew albo podłoże nie pasuje do otworów w ramie.

Jak często sprawdzać zakotwienie garażu?

Zakotwienie warto skontrolować kilka dni po montażu, a później przynajmniej raz na kwartał i po każdej silnej wichurze. Sprawdź, czy nakrętki są dokręcone, czy rama nie ma luzów, czy wokół kotew nie pojawiły się pęknięcia betonu i czy brama domyka się tak samo jak po montażu. Regularnych przeglądów i konserwacji wymagają też śruby mocujące blachę i uszczelki.

Lista kontrolna przed kotwieniem

• Sposób kotwienia ustalony przy zamówieniu garażu.
• Beton nośny, równy, suchy, bez pęknięć w miejscach kotew.
• Rozmieszczenie kotew zgodne z wytycznymi producenta garażu.
• Kotwy z atestem, zabezpieczone antykorozyjnie, dobrane do grubości betonu (dla standardowej wylewki zwykle 10 x 100 mm lub 10 x 120 mm).
• Sprawdzony przebieg instalacji pod płytą.
• Narzędzia do czyszczenia otworów i klucz dynamometryczny, jeśli producent podaje moment dokręcenia.
• Termin kontroli dokręcenia kilka dni po montażu.
