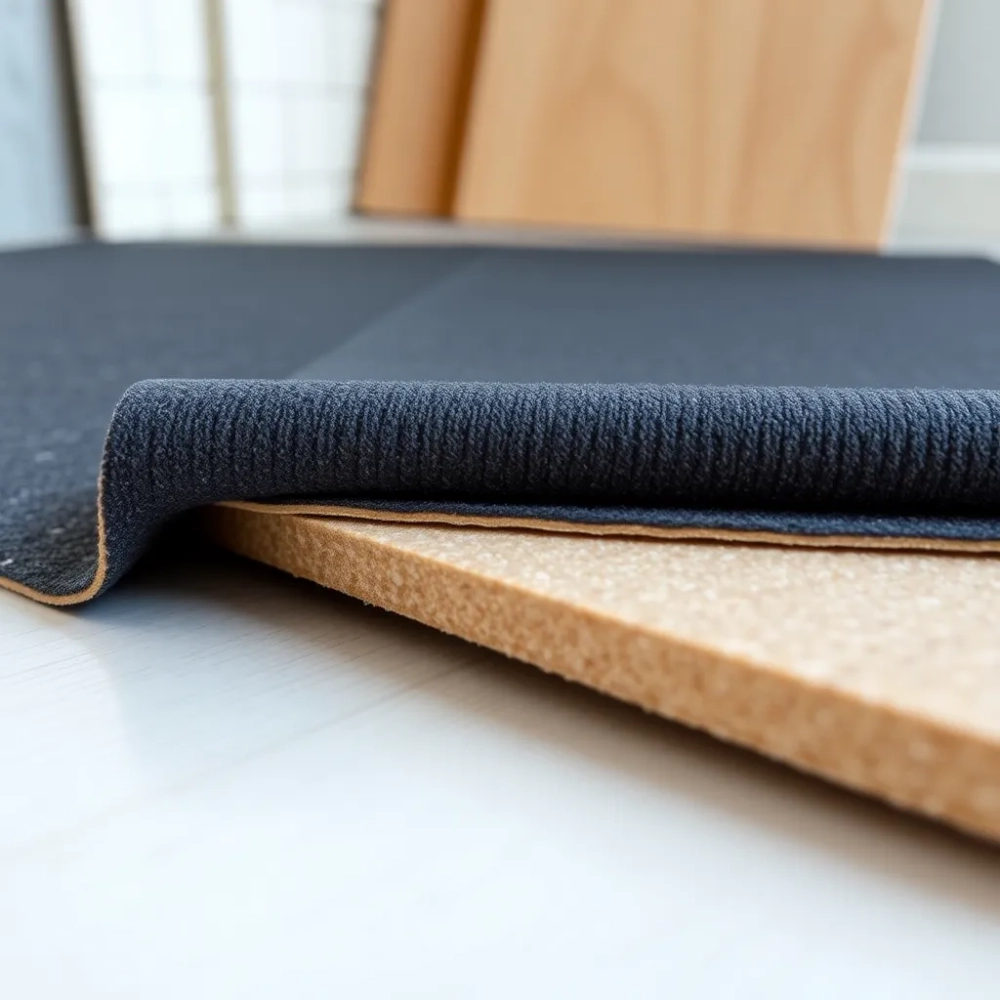

Jaka grubość podkładu pod panele na ogrzewanie podłogowe? Konkretne liczby, zero zgadywania

Grubość podkładu pod panele na ogrzewanie podłogowe to nie jest kwestia gustu, lecz fizyki. Zbyt gruba warstwa blokuje ciepło, za cienka nie koryguje nierówności, a zły materiał potrafi zniszczyć panele winylowe w ciągu jednego sezonu grzewczego. Poniżej konkretne wartości, które działają w realnych polskich warunkach, bez domysłów i bez odsyłania do katalogów producentów.

• Opór cieplny podkładu dlaczego 3 mm to maks dla ogrzewania
• Podkład pod panele winylowe na ogrzewanie podłogowe inny niż pod laminat
• Jak dobrać grubość podkładu do wylewki i typu pomieszczenia
• Najczęstsze błędy przy wyborze grubości podkładu pod ogrzewanie

Opór cieplny podkładu dlaczego 3 mm to maks dla ogrzewania

Przy ogrzewaniu podłogowym miarą nie jest grubość podkładu w milimetrach, lecz jego opór cieplny wyrażany w m²K/W. Ciepło z rur lub mat grzewczych musi pokonać łączny opór wszystkich warstw: wylewki, podkładu i samego panelu. Normy europejskie (EN 16354) mówią wprost, że suma oporów cieplnych podłogi pływającej nad ogrzewaniem nie powinna przekraczać 0,15 m²K/W. Przekroczenie tej wartości obniża moc grzewczą nawet o 25% i zmusza instalację do pracy na wyższych parametrach.

Typowy panel laminowany 8 mm ma opór cieplny rzędu 0,06-0,08 m²K/W, a deska winylowa SPC 4-5 mm zamyka się w 0,02-0,04 m²K/W. To oznacza, że podkład może zająć najwyżej 0,05-0,07 m²K/W, czyli praktycznie musi mieścić się w granicach 1,5-3 mm grubości. Grubsza warstwa nie tyle izoluje termicznie, co po prostu marnuje energię, którą instalacja musi następnie „przepchnąć" przez strop.

Wyobraź sobie sytuację: właściciel mieszkania kładzie XPS 5 mm, bo wylewka wydawała się nierówna. Instalator oddaje system, ale po dwóch tygodniach pomieszczenie ma 19°C zamiast zapowiadanych 23°C. Winowajcą nie jest kocioł, lecz podkład o oporze 0,18 m²K/W, czyli ponad dwukrotnie wyższym niż dopuszczalna granica.

Wartość 3 mm pojawia się w tej tabeli nieprzypadkowo. To granica, przy której opór cieplny podkładu PEHD czy korku utrzymuje się jeszcze poniżej normy, a jednocześnie warstwa potrafi skompensować niewielkie nierówności wylewki (do 1,5 mm na łacie dwumetrowej, zgodnie z PN-EN 13892).

Skąd bier się różnica między 2 a 3 mm

Różnica milimetra robi więcej niż się wydaje na pierwszy rzut oka. Podkład 2 mm z PUM ma opór cieplny 0,01 m²K/W; trzymilimetrowy PEHD 0,04 m²K/W. Przy typowym panelu laminowanym łączny opór podłogi rośnie z 0,07 do 0,11 m²K/W, a czas nagrzewania podłogi wydłuża się o ok. 20 minut. W łazience, gdzie liczy się szybki komfort, ta półgodzina ma znaczenie.

Podkład pod panele winylowe na ogrzewanie podłogowe inny niż pod laminat

Panele winylowe (SPC, LVT z rdzeniem mineralnym, rigid) wymagają zupełnie innego podejścia niż klasyczny laminat. Ich zamki są twardsze i mniej wybaczające ugięcia, a sama deska ma z reguły 4-6 mm grubości. Gruby, miękki podkład powoduje tu punktowe przeciążenia zamków, które po kilku miesiącach zaczynają pękać.

Winylowe deski SPC potrzebują podkładu o maksymalnej grubości 1,5 mm i twardości powyżej 80 kPa (klasa CS). Najlepiej sprawdzają się maty PUM lub specjalne podkłady dedykowane winylowi oznaczane jako „Vinyl Click". Korek w wersji 2 mm też zdaje egzamin, o ile ma gęstość co najmniej 450 kg/m³. Wyeliminować trzeba tekturę falistą, miękki XPS i każdą piankę PEHD, które przy nacisku punktowym (noga krzesła, kółka biurka) powodują mikrouszkodzenia zamków.

Test, który eliminuje błędy

Przed położeniem podkładu pod winyl wykonaj prosty test: połóż na betonie arkusz podkładu i dociśnij kantem deski SPC. Jeśli pod naciskiem palców czujesz wyraźne ugięcie, odpuść ten materiał. Mechanizm jest prosty, gdy warstwa sprężynuje, zamek pracuje przy każdym kroku, a po 50 000 cykli luzuje się i zaczyna strzelać.

Producenci paneli winylowych najczęściej podają w instrukcji maksymalną grubość podkładu 1,5 mm, a czasem wręcz 1 mm. Przekroczenie tej wartości to nie ostrzeżenie marketingowe, lecz warunek utrzymania gwarancji. W razie reklamacji z pękniętym zamkiem inspektor zaczyna od pomiaru grubości podkładu, nie od panelu.

Schemat warstw dla winylu na ogrzewaniu

[ wylewka z ogrzewaniem wodnym 35-45 mm ]
            |
[ folia paroizolacyjna PE 0,2 mm, zakładki 20 cm ]
            |
[ podkład winylowy 1,5 mm (PUM lub Vinyl Click) ]
            |
[ panel winylowy SPC 4-5 mm ]

Ten minimalistyczny układ daje łączny opór cieplny 0,08-0,10 m²K/W, czyli z zapasem mieści się w normie 0,15 m²K/W. Ciepło przechodzi przez cztery warstwy bez straty większej niż 8% mocy instalacji.

Jak dobrać grubość podkładu do wylewki i typu pomieszczenia

Samo ogrzewanie podłogowe to za mało, żeby ustalić grubość. Równie ważny jest stan wylewki oraz typ pomieszczenia. W praktyce ekipowej przyjmuje się cztery scenariusze, które pokrywają 90% sytuacji na budowach.

Przy ogrzewaniu podłogowym z wylewką cementową prostą, o tolerancji do 2 mm na łacie dwumetrowej, optymalna grubość podkładu to 1,5-2 mm z PUM. Taki materiał nie wnosi oporu cieplnego, a jednocześnie tłumi odgłos kroków o ok. 17 dB (norma niemiecka DIN EN ISO 10140-3).

Wylewka nierówna, z zagłębieniami do 3 mm na 2 m, wymaga grubszego podkładu korkowego lub PEHD 3 mm. Korek lepiej sprawdza się w sypialniach, PEHD w pokojach dziennych. Każdy dodatkowy milimetr ponad 3 mm powinien być poparty pomiarem: 5 mm XPS przy ogrzewaniu to już strata mocy, jak wspomniano wcześniej.

Drewno lub OSB na legarach potrzebuje podkładu grubszego, 5-7 mm, najczęściej ekopłyty Steico lub miękkiej wełny drzewnej. Podłoga na legarach „pracuje" sezonowo, więc warstwa musi absorbować drobne ruchy. Bez ogrzewania podłogowego opór cieplny nie jest ograniczeniem, liczy się paroizolacja i akustyka.

Beton prosto od dewelopera często bywa pylisty i lekko wilgotny. Wymaga folii PE 0,2 mm oraz podkładu 3 mm, najczęściej korkowego lub PEHD. Bez folii wilgoć kapilarna wędruje w górę i po dwóch latach wychodzi na parkiecie plamami.

Tabela decyzyjna

• Łazienka z ogrzewaniem, panel winylowy: folia paroizolacyjna + podkład PUM 1,5 mm + panel SPC.
• Salon z ogrzewaniem wodnym, wylewka prosta: folia + podkład PEHD 2 mm lub PUM 2 mm + laminat 8 mm.
• Sypialnia bez ogrzewania, wylewka nierówna: folia + korek 3 mm lub ekopłyta 4 mm + laminat 7-9 mm.
• Przedpokój w bloku: folia PE + podkład EPS 3 mm lub XPS 3 mm + panel 7 mm, liczy się izolacja akustyczna od sąsiada poniżej.
• Drewno na legarach: brak folii paroizolacyjnej + ekopłyta 5-7 mm + deska warstwowa lub lite drewno.

Mierzenie wylewki praktyka

Zmierz łatą aluminiową o długości 2 m, w co najmniej sześciu punktach pomieszczenia. Odchyłki większe niż 3 mm w jednym kierunku sygnalizują potrzebę masy wyrównującej lub szlifowania. Bez tego podkład 3 mm układa się nierówno i panel „klawiszując" przy chodzeniu.

Najczęstsze błędy przy wyborze grubości podkładu pod ogrzewanie

Wybór najgrubszego podkładu „na zapas" to błąd nr 1, który widuje się w remontach po deweloperze. Inwestor myśli: „jak będzie grubszy, to lepiej wyrówna". Niestety, nadmiar milimetrów zjada temperaturę pomieszczenia. Drugim grzechem jest układanie paneli na mokrą wylewkę; wilgotność resztkowa nie powinna przekraczać 2% CM dla cementu i 0,5% dla anhydrytu.

Pomijanie dylatacji przy ścianach (minimum 10 mm, zgodnie z instrukcjami producentów i normą EN 16449) powoduje szczelne dojście paneli do ściany i ich wybrzuszanie przy pierwszym sezonie grzewczym. Łatwo to zignorować, szczególnie w wąskich korytarzach, gdzie wydaje się, że „i tak jest mało miejsca".

Brak paroizolacji przy podkładzie grubszym niż 3 mm oznacza kondensację wilgoci w betonie pod folią, a w skrajnych przypadkach rozwój pleśni w warstwie granicznej. Folia PE 0,2 mm kosztuje 2-3 PLN/m² i eliminuje to ryzyko w 100%.

Panele winylowe kładzione na miękkim XPS 6 mm pękają w zamkach po roku, maksymalnie dwóch. To jeden z najdroższych błędów, bo wymaga demontażu całej podłogi. Wspominałem o tym wcześniej, ale zasługuje na powtórzenie: winyl = podkład ≤ 1,5 mm.

Checklist przed zakupem podkładu

• Typ ogrzewania (wodne, elektryczne, brak) decyduje o maksymalnej grubości.
• Równość wylewki zmierzona łatą 2 m (tolerancja ≤ 3 mm).
• Rodzaj panela: winylowe = max 1,5 mm; laminowane 7-12 mm = podkład max 3 mm.
• Wilgotność pomieszczenia, w łazienkach i kuchniach folia paroizolacyjna obowiązkowa.
• Akustyka budynku: w blokach minimum 17 dB redukcji odgłosu kroków (wg procedury niemieckiej HIT).
• Opór cieplny podkładu ≤ 0,05 m²K/W przy ogrzewaniu podłogowym.

Drzewo decyzji

• Czy jest ogrzewanie podłogowe?
  Tak → podkład 1,5-3 mm, opór ≤ 0,05 m²K/W.
  Nie → przejdź dalej.
• Czy wylewka jest nierówna (powyżej 2 mm na łacie 2 m)?
  Tak → podkład 3-5 mm (XPS lub korek, bez ogrzewania).
  Nie → podkład 2-3 mm (PEHD lub PUM).
• Panel winylowy?
  Tak → obowiązkowo 1,5 mm, folia PE, twardy materiał.

Zasada 3 mm przy ogrzewaniu podłogowym działa bezbłędnie w połączeniu z panelem laminowanym. Winylowe schodzą do 1,5 mm. Korytarz w bloku z akustyką wymaga osobnej rozmowy o macie 5 mm, ale już bez ogrzewania. W razie wątpliwości pomiar oporu cieplnego na opakowaniu podkładu trwa trzydzieści sekund i rozstrzyga sprawę.

Źródła i normy:
- EN 16354 podkłady podłogowe pod panele laminowane, określenie oporu cieplnego i wytrzymałości na ściskanie.
- PN-EN 13892 metody badania wytrzymałości wylewek.
- EN 16449 dylatacje podłóg pływających.
- PN-EN ISO 10140-3 pomiary izolacyjności akustycznej podłóg.
