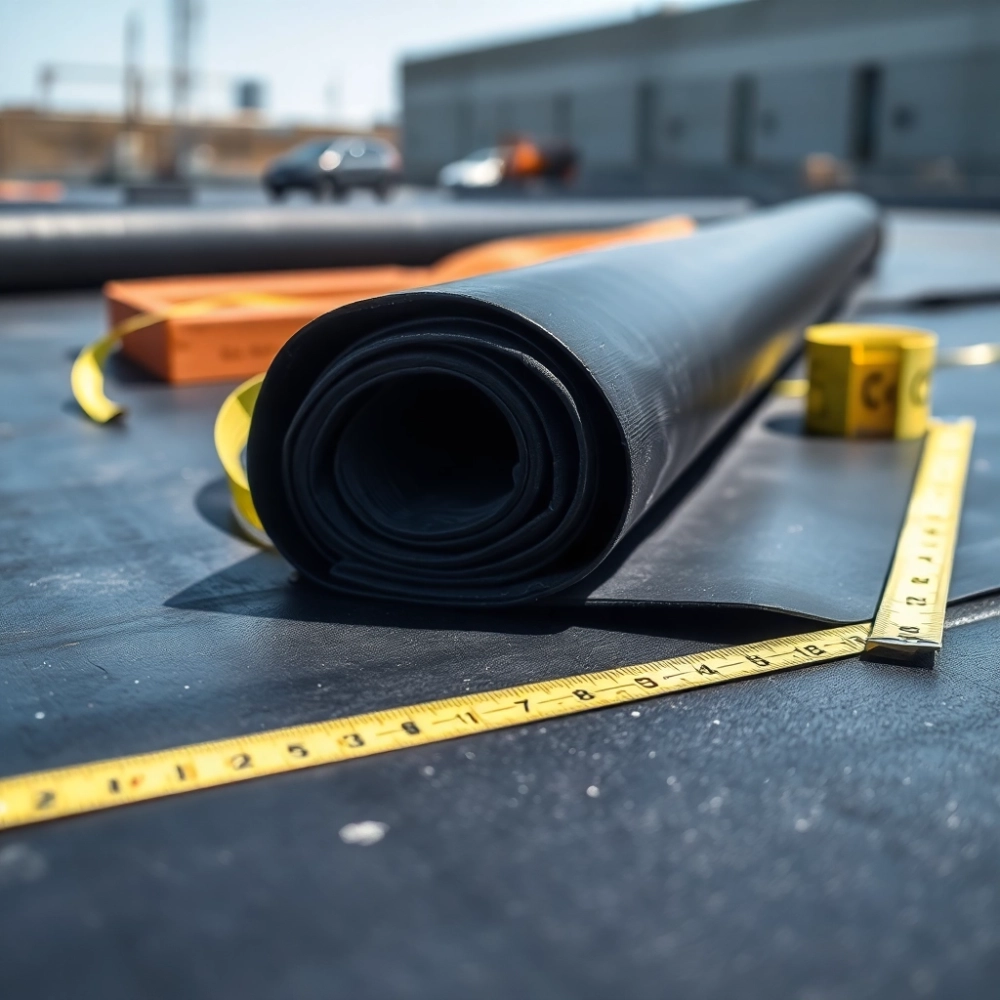

Jaka papa pod bloczki fundamentowe? Grubość i osnowa

W skrócie: Pod bloczki fundamentowe wybiera się papę z osnową poliestrową o gramaturze min. 150 g/m². Warstwa 3 mm wystarcza na suchych gruntach, a przy podwyższonej wilgoci lepsza jest papa 4-5 mm lub dwie warstwy po 3 mm.

• Papa SBS czy APP - którą wybrać pod bloczki?
• Samoprzylepna czy zgrzewalna pod fundament?
• Montaż papy na bloczkach krok po kroku
• Najczęstsze błędy, które kosztują tysiące złotych

Papa SBS czy APP - którą wybrać pod bloczki?

Bloczki fundamentowe z betonu komórkowego, silikatowe czy keramzytobetonowe mają jedną wspólną cechę: kapilarne podciąganie wody. Chropowata, pyląca powierzchnia wymaga papy o dużej sile klejenia i elastyczności dopasowanej do nierówności. Tu właśnie króluje papa SBS modyfikowana - jej elastomer styren-butadien-styren zachowuje giętkość nawet przy minus czterdziestu stopniach, więc zimowe ruchy gruntu nie rozerwą izolacji. Papa APP (ataktyczny polipropylen) sztywnieje szybciej, wykazuje świetną odporność na UV i wysoką temperaturę, ale gorzej przylega do betonu i trudniej ją uformować na ostrych krawędziach bloczków. Pod ziemią kluczowe jest przywieranie do podłoża, nie odporność na słońce, więc wybór jest dość oczywisty.

Osnowa papy decyduje o wytrzymałości mechanicznej. Włókno szklane jest tanie, lecz kruche - rwie się przy lokalnym nacisku kamyków w gruncie. Poliester (włóknina poliestrowa) rozciąga się i wraca do pierwotnego kształtu, rozkładając naprężenia na większą powierzchnię. Dla fundamentów rekomendacja brzmi jednoznacznie: osnowa poliestrowa o gramaturze minimum 150 g/m². Tak wzmocniona papa wytrzymuje przebicie statyczne do 20 kg, a to wystarczy, by przetrwać zasypanie wykopu nawet ostrymi frakcjami tłucznia.

Grubość papy ma znaczenie większe, niż się wydaje pozornie. Warstwa 3 mm sprawdza się przy suchych gruntach i niskim poziomie wód gruntowych. W warunkach podwyższonej wilgoci lepiej sięgnąć po papę 4-5 mm albo ułożyć dwie warstwy o grubości 3 mm każda. Grubsza masa asfaltowa wolniej się starzeje, lepiej mostkuje mikropęknięcia bloczków i tworzy skuteczniejszą barierę dla wody pod ciśnieniem. To inwestycja rzędu kilkunastu złotych na metrze kwadratowym, która oszczędza tysiące złotych na późniejszym osuszaniu piwnic.

Na rynku funkcjonuje jeszcze stara klasyfikacja P/PV, w której P oznaczało osnowę z tektury, PV z włókniny poliestrowej. Współczesna norma PN-EN 13969 jednoznacznie rozróżnia papy samoprzylepne, zgrzewalne i mocowane mechanicznie, każda z obowiązkową deklaracją CE i oznaczeniem zakresu temperatur gięcia. Wybierając papę, zawsze sprawdzaj tę etykietę. Brak oznaczenia CE wyklucza produkt z poważnych realizacji fundamentowych.

Samoprzylepna czy zgrzewalna pod fundament?

Papa samoprzylepna kusi prostotą montażu: odrywasz folię ochronną, dociskasz rolkę do ściany i gotowe. Brak palnika, brak ryzyka pożaru, brak konieczności przeszkolenia ekipy. Mechanizm jest prosty - po zdjęciu folii warstwa klejąca na bazie bitumu samoprzylepnego łączy się z zagruntowanym betonem na zasadzie adhezji kontaktowej. Jednak ta metoda sprawdza się tylko na suchym, równym podłożu i przy temperaturze powyżej pięciu stopni. Wilgotny bloczek obniża przyczepność o połowę, a zimna powierzchnia poniżej zera praktycznie uniemożliwia aktywację kleju.

Papa zgrzewalna wymaga palnika gazowego, ale daje znacznie pewniejsze wiązanie z podłożem. Płomień topi warstwę bitumu do konsystencji płynnej, asfalt wnika w pory betonu i mikrootwory bloczka, a po ostygnięciu tworzy monolityczną spoinę. Zakładki są jednocześnie zgrzewane i dodatkowo dociskane, więc nie ma słabych punktów. W przypadku bloczków fundamentowych ta technologia pozostaje standardem branżowym, mimo że wymaga doświadczonej ekipy i zachowania reżimu przeciwpożarowego.

W praktyce najczęściej łączy się obie technologie. Pierwszą warstwę stanowi lekka papa samoprzylepna lub folia PE, która chroni bloczki przed kapilarnym podciąganiem wilgoci w trakcie budowy. Drugą, docelową warstwę tworzy papa zgrzewalna SBS mocowana na gorąco. Tak zwany system wielowarstwowy daje redundancję zabezpieczenia, gdyby jedna warstwa uległa uszkodzeniu mechanicznemu. To standard w budynkach podpiwniczonych na gruntach o wysokim poziomie wody.

Wyjątkowe sytuacje wymagają modyfikacji standardowego schematu. Na terenach objętych wpływami górniczymi, gdzie grunt pracuje intensywniej, lepiej sprawdza się papa samoprzylepna z dodatkową siatką wzmocniającą, którą można łatwo naprawić bez użycia palnika. Przy agresywnym chemicznie środowisku gruntowym warto natomiast sięgnąć po papy z warstwą odporną na kwasy humusowe, oznaczone symbolem odporności chemicznej zgodnie z PN-EN 13969.

Montaż papy na bloczkach krok po kroku

Skuteczność izolacji w 60% zależy od przygotowania podłoża. Bloczki muszą być suche, czyste, pozbawione mleczka cementowego i luźnych ziaren. Każdy detal ma znaczenie: wypukłości ścieramy szlifierką, wklęsłości szpachlujemy zaprawą naprawczą, a całość gruntujemy roztworem bitumicznym - najczęściej preparatem na bazie rozpuszczalnika lub wodną emulsją asfaltową. Grunt wnika w strukturę bloczków, wiąże resztki pyłu i zwiększa przyczepność papy nawet trzykrotnie. Schnięcie trwa od 4 do 12 godzin w zależności od temperatury i wilgotności powietrza.

1. Sprawdź warunki pogodowe. Nie montuj papy podczas deszczu, mgły, mrozu poniżej −5°C lub gdy temperatura przekracza 35°C. Wilgoć skrapla się pod papą i tworzy pęcherze.
2. Wyrównaj i oczyść podłoże. Usuń mleczko cementowe, ostre wypukłości, resztki zaprawy. Szczotka druciana i szlifierka talerzowa przyspieszą pracę.
3. Zagruntuj bloczki. Nałóż dwie warstwy gruntu bitumicznego metodą krzyżową, drugą po wyschnięciu pierwszej. Zużycie: 0,3-0,5 l/m².
4. Rozłóż pasy papy na sucho. Zaplanuj zakładki podłużne min. 10 cm, poprzeczne min. 15 cm. Rozwi rolki i pozostaw do wyprostowania na kilka godzin.
5. Zacznij od narożnika dolnego. Palnik prowadź płomieniem rozproszonym, nie punktowym. Asfalt powinien płynąć równomiernie, nie kipić ani przypalać się.
6. Dociskaj rolkę i wygładzaj. Od centrum pasma ku krawędziom wypychaj powietrze. Szpachla bitumiczna wygładzi ewentualne fałdy na zakładkach.
7. Formuj narożniki z brytów dodatkowych. Wklej pasy wzmacniające o szerokości 30 cm przed położeniem głównej warstwy.
8. Zasypuj wykop po 24 godzinach. Papa musi związać i ostygnąć. Zasypuj warstwami po 30 cm, ubijając lekko, bez ostrych kamieni bezpośrednio przy izolacji.

Najskuteczniejszą metodą zgrzewania pozostaje technika „pod klebiącą rolkę". Płomień palnika ogrzewa jednocześnie spodnią część papy i podłoże, a rozwijana rolka natychmiast dociska rozgrzaną masę do bloczka. Asfalt wciska się w pory, wypełnia mikronierówności i po ostygnięciu tworzy spoinę o wytrzymałości na odrywanie przekraczającej 50 N/cm. Każdy, kto kiedykolwiek widział prawidłowo wykonaną izolację, wie, jak minimalna różnica temperatury płomienia wpływa na jakość montażu. Przegrzanie powoduje zwęglenie bitumu, niedogrzanie skutkuje słabym wiązaniem.

Szczególną uwagę poświęcamy przejściom przez przebicia: rury kanalizacyjne, przepusty kablowe, kotwy. Wokół każdego elementu wykonujemy mankiet z papy SBS z wywinięciem minimum 15 cm na rurę i 20 cm na ścianę. Szczeliny dylatacyjne wymagają natomiast taśmy kompensacyjnej, która przejmuje ruchy termiczne bez pękania izolacji. Te detale decydują o sukcesie lub porażce całego systemu, choć w pierwszym rzucie wydają się mało istotne.

Najczęstsze błędy, które kosztują tysiące złotych

Oszczędność na gruncie to najpopularniejszy błąd inwestorów. Wodna emulsja bitumiczna kosztuje 8-14 zł za litr i przy standardowym zużyciu jedynie 4-7 zł na metrze kwadratowym. Jednak pominięcie gruntowania lub użycie taniego gruntu na bazie gliny obniża przyczepność papy o 40-60%. Po trzech, czterech latach woda kapilarna wciska się pod izolację, a remont piwnicy generuje koszt dwudziestu, trzydziestu tysięcy złotych za samo osuszanie. Prawidłowy grunt to polimerowa emulsja asfaltowa z oznaczeniem zgodności z PN-EN 13969, nakładana dwuwarstwowo.

Zbyt wąskie zakładki to druga plaga polskich budów. Norma dopuszcza minimum 8 cm dla zakładek podłużnych i 12 cm dla poprzecznych, ale w praktyce wskazane jest zachowanie 10 i 15 cm. W miejscach zwiększonych naprężeń (narożniki, przejścia przez przebicia) zakładki powiększamy do 20 cm. Każdy centymetr zakładki to dodatkowy bufor bezpieczeństwa na wypadek niedokładnego zgrzania lub osiadania gruntu. Skądinąd drobna oszczędność - brakujące dwa centymetry na zakładce to potencjalna droga dla wody na setki metrów kwadratowych.

Papa bez atestów i certyfikatów to ryzyko, które trudno przeliczyć na złotówki, ponieważ skutki ujawniają się po kilku latach. Produkty bez oznaczenia CE, bez deklaracji właściwości użytkowych, bez wyników badań gięcia w niskiej temperaturze mogą zawierać owany asfalt, zaniżoną gramaturę osnowy i oszczędności na modyfikatorach. Taka papa wygląda identycznie jak pełnowartościowa, a po dwóch sezonach zamienia się w kruchy, popękany materiał niechroniący przed wodą. Zawsze sprawdzaj dokumentację: numer normy PN-EN 13969, klasę reakcji na ogień, wynik badania wodoodporności przy ciśnieniu 60 kPa.

Montaż w nieodpowiednich warunkach atmosferycznych to błąd, którego nie da się potem naprawić bez demontażu. Deszcz, mżawka, rosa nocna, a nawet mokre ślady stóp ekipy wystarczą, by pod papą powstały pęcherze pary wodnej. Pod wpływem temperatury pęcherze rosną, odspajają papę od bloczków i tworzą kanały dla wody. Jedynym ratunkiem jest wtedy demontaż izolacji, ponowny montaż zagruntowanego podłoża i ułożenie nowych warstw. Koszt takiej poprawki sięga 40% pierwotnego budżetu izolacji, nie licząc konieczności ponownego wykopu.

Folia kubełkowa nie zastępuje papy, choć niektórzy wykonawcy tak twierdzą. Folia chroni jedynie przed bezpośrednim kontaktem z wilgotnym gruntem, nie przed wodą pod ciśnieniem hydrostatycznym. Na gruntach przepuszczalnych, z niskim poziomem wód gruntowych, może pełnić funkcję uzupełniającą. Jednak w przypadku wysokiego poziomu wody, gruntów nieprzepuszczalnych lub sezonowych podtopień folia kubełkowa przepuszcza wodę przy pierwszym poważniejszym napływie. Zawsze stosuj ją jako dodatek, nie zamiennik papy fundamentowej.

Brak ochrony mechanicznej papy przed zasypaniem wykopu to błąd wynikający z pośpiechu lub nieznajomości tematu. Ściana fundamentowa po zasypaniu jest narażona na kontakt z ostrymi kamieniami, gruzem, korzeniami. Papę należy chronić folią kubełkową, warstwą pianki XPS o grubości 3-5 cm lub matą ochronną z geowłókniny. Tak zwany montaż bez ochrony skraca żywotność izolacji o połowę, z dwudziestu pięciu lat do dwunastu. Ochrona kosztuje 8-12 zł na metrze kwadratowym, a jej brak generuje później pięciokrotnie wyższe koszty.

Dobór papy do warunków gruntowych to ostatni, ale nie mniej ważny element układanki. Na gruntach suchych, piaszczystych, z poziomem wód gruntowych poniżej 1,5 metra wystarczy papa SBS 4 mm w jednej warstwie. Na gruntach gliniastych, pylastych, z wysokim poziomem wód gruntowych lub zalewanych okresowo, konieczne są dwie warstwy papy SBS po 4 mm każda lub jedna warstwa 5 mm z dodatkową membraną samoprzylepną. Dobór według tej samej zasady co w przypadku dachu okazuje się zdradliwy, bo fundament pracuje w zupełnie innych warunkach i wymaga odmiennej strategii.

Źródła i odniesienia normatywne: PN-EN 13969 (papy bitumiczne do izolacji wodochronnej fundamentów i podziemnych części budynków), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Eurokod 7 - Projektowanie geotechniczne, normy PN-EN 1997-1 i PN-EN 1997-2. Dane techniczne produktów opracowane na podstawie kart technicznych udostępnianych przez polskich producentów pap asfaltowych, klasyfikacja ogniowa ITB, materiały Polskiego Związku Pracodawców Budowlanych.
