Jaki profil stalowy na schody wytrzyma wszystko? Sprawdź!

Ceownik, kątownik czy profil zamknięty co nośniejsze?

Stal potrafi zdziałać cuda, o ile dobierzesz ją pod konkretną pracę, a nie „na oko". Na schody najczęściej trafiają trzy rodzaje kształtowników: ceownik gorącowalcowany (C), profil zamknięty prostokątny (RHS) oraz profil kwadratowy (SHS). Rzadziej sięga się po kątownik równoramienny (L) świetny jako stężenie czy węzeł, ale samodzielnie nie udźwignie biegu powyżej dwóch metrów.

• Ceownik, kątownik czy profil zamknięty co nośniejsze?
• Wymiarowanie profili stalowych na schody wg Eurokodu 3
• Stal na schody zewnętrzne a wewnętrzne różnice w doborze
• Materiały i zabezpieczenia antykorozyjne
• Realizacje trzy schematy
• Najczęstsze błędy wykonawcze
• Koszty orientacyjne w 2025 roku
• Dobór profili ściąga
• Kiedy nie używać danego profilu

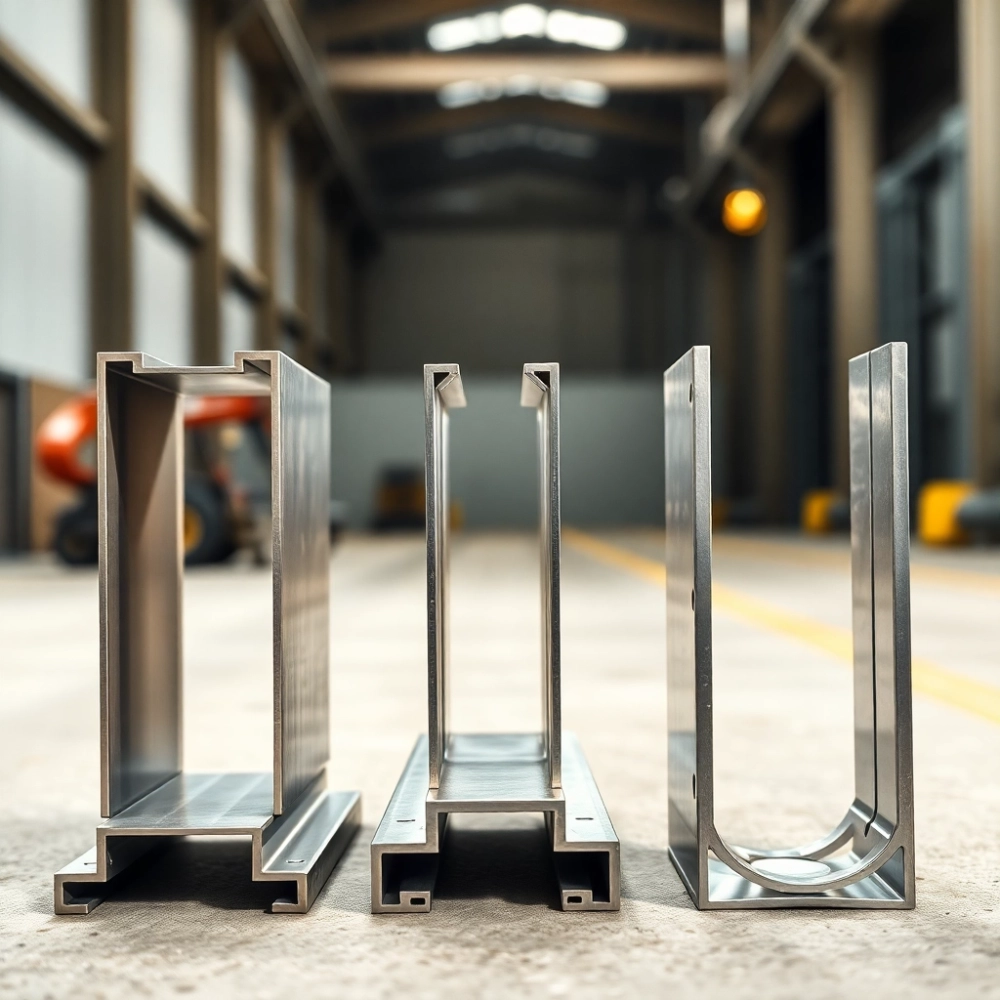

Ceownik wyróżnia się otwartym przekrojem, co ułatwia spawanie stopni od wewnątrz. Jego moment bezwładności rośnie wraz z wysokością środnika profil C200 ma go niemal dwukrotnie więcej niż C120. Wadą bywa podatność na skręcanie, dlatego przy szerokich stopniach warto łączyć ceowniki w parę, tworząc zamkniętą ramę.

RHS, czyli profil zamknięty prostokątny, zachowuje się znacznie sztywniej przy skręcaniu niż ceownik o porównywalnym przekroju. Zamknięta geometria zamyka stal w „klatce", więc rozkład naprężeń jest symetryczny. Na schody zewnętrzne, gdzie pojawia się wiatr i wilgoć, RHS sprawdza się lepiej mniej szczelin do korozji, łatwiejsze odprowadzanie wody po cynkowaniu.

SHS (kwadratowy) bywa wybierany ze względu na prostotę montażu: cztery identyczne ścianki ułatwiają centrowanie wiertarek i pozycjonowanie stopni pod kątem 90°. Cenowo wypada drożej od ceownika, ale oszczędza czas spawania i kontrolę geometrii.

Kątownik pełni rolę pomocniczą: wzmacnia węzły, łączy policzki ze stropem, buduje balustradę. Samodzielnie nośny bywa tylko w lekkich schodach pomocniczych, piwnicznych lub na antresolę, gdzie rozpiętość nie przekracza 1,5 m, a obciążenie użytkowe wynosi do 1,5 kN/m².

Moment bezwładności w praktyce

Porównanie momentu bezwładności Ix przy zbliżonej masie na metr (ok. 12-14 kg/m) wygląda tak:

Wartość Ix mówi wprost, jak dany kształtownik opiera się zginaniu. Im wyższa, tym mniejsze ugięcie przy tej samej rozpiętości. Blachownica spawana z dwóch półek i środnika bije tu walcowane profile na głowę kosztuje więcej, ale pozwala zredukować wysokość konstrukcji.

Uwaga: sam moment bezwładności nie wystarczy. Sprawdź także Ws (wskaźnik wytrzymałości) i promień bezwładności iy, jeśli policzek pracuje jako ściskany pręt. Pominięcie tego kroku prowadzi do wyboczenia, nawet przy pozornie „mocnym" profilu.

Wymiarowanie profili stalowych na schody wg Eurokodu 3

Eurokod 3, oznaczany jako PN-EN 1993, to norma, którą posługuje się każdy projektant z uprawnieniami. W Polsce obowiązuje od 2010 roku wraz z krajowymi załącznikami (PN-EN 1993-1-1). Określa, jak liczyć nośność, ugięcie i stateczność elementów ze stali konstrukcyjnej.

Schody w budynku mieszkalnym przyjmuje się pod obciążenie zmienne 2,0-3,0 kN/m². W obiektach użyteczności publicznej wartość rośnie do 3,0-5,0 kN/m², a w strefach komunikacji ogólnej potrafi przekroczyć 5,0 kN/m². Od tych danych zależy dobór profilu, bo to one definiują siłę, jaką policzek musi przenieść.

Dopuszczalne ugięcie policzka wg Eurokodu wynosi L/200 dla schodów użytkowanych intensywnie i L/300 dla konstrukcji z elementami szklanymi lub kamiennymi, które nie tolerują nawet drobnych odkształceń. Przy biegu 3,5 m daje to ugięcie odpowiednio 17,5 mm lub 11,7 mm.

Przykład: bieg 3,5 m, obciążenie 3,0 kN/m²

Załóżmy bieg o szerokości 1,0 m, rozstawie policzków 0,9 m i rozpiętości 3,5 m. Obciążenie charakterystyczne: 3,0 kN/m² × 1,0 m = 3,0 kN/m. Po mnożeniu przez współczynnik obciążenia (γQ = 1,5 dla zmiennych) otrzymujemy obciążenie obliczeniowe 4,5 kN/m. Moment zginający w środku przęsła wynosi wówczas M = qL²/8 = 4,5 × 3,5² / 8 = 6,89 kNm.

Wymagany wskaźnik Ws = M / fyd, gdzie fyd to wytrzymałość obliczeniowa stali S235 (fyd = 235/1,0 = 215 MPa). Ws = 6,89 × 10⁶ / 215 = 32 cm³. Profil C180 × 70 × 5 ma Ws ≈ 106 cm³, co daje ponad trzykrotny zapas. Przy takiej geometrii wystarczyłby nawet C140, ale sprawdź jeszcze ugięcie.

Ugięcie od obciążenia charakterystycznego: δ = 5qL⁴ / (384 EI). Dla C180 (Ix = 956 cm⁴, E = 210 GPa): δ = 5 × 3,0 × 3500⁴ / (384 × 210 000 × 956 × 10⁴) = 6,1 mm. L/200 = 17,5 mm mieścimy się z dużym zapasem.

Wskazówka: przy schodach zabiegowych lub kręconych moment rozkłada się nierównomiernie największe naprężenia pojawiają się w strefie podporu. W takich przypadkach wzmocnij policzek blachownicą lub dodaj stalowy wieniec w miejscu zakrętu.

Checklista przed zakupem 12 punktów

• Rozpiętość biegu w świetle [mm]
• Szerokość użytkowa stopni [mm]
• Obciążenie użytkowe wg normy [kN/m²]
• Środowisko pracy (korozyjność C1-C5 wg ISO 12944)
• Sposób kotwienia do stropu (śruby M12, M16, spawanie)
• Możliwość transportu elementów na miejsce montażu
• Technologia spawania dostępna na budowie (MAG, TIG, elektroda)
• Wymagane zabezpieczenie antykorozyjne (cynk, farba, proszek)
• Estetyka widocznych elementów (kolor, faktura, szlif spoin)
• Norma i gatunek stali (S235JR, S355J2)
• Certyfikat materiałowy 3.1 wg EN 10204
• Orientacyjny koszt materiału i robocizny [zł]

Stal na schody zewnętrzne a wewnętrzne różnice w doborze

Środowisko zewnętrzne bezlitośnie obnaża słabe punkty konstrukcji: cykle zamarzania, chlorek z soli drogowej, promieniowanie UV niszczące powłoki. Wewnątrz domu stal pracuje w niemal laboratoryjnych warunkach stała temperatura, brak opadów, niska wilgotność.

Na zewnątrz rekomendacja jest jednoznaczna: stal S355 z cynkowaniem ogniowym lub stal nierdzewna 316L w środowiskach agresywnych (nad morzem, przy basenach). S235 sprawdza się pod warunkiem grubszej powłoki cynkowej (minimum 85 µm) i regularnej konserwacji co 5-7 lat.

Wewnątrz priorytetem bywa estetyka. Stal nierdzewna szlifowana na lustro wygląda spektakularnie, ale kosztuje 4-6 razy tyle co S235 z malowaniem proszkowym. Kompromisem bywa S235 z powłoką proszkową RAL 9005, 7016 lub 7037 matowa struktura skutecznie maskuje drobne niedoskonałości spoin.

Połączenie stal-drewno na zewnątrz

Drewno w kontakcie ze stalą tworzy ogniwo galwaniczne, jeśli pojawia się wilgoć. Woda przenika w kapilary, drewno pęcznieje, a stal koroduje w szczelinie. Skutek: brązowe zacieki na drewnie, rdza nalotowa na profilu, utrata nośności w ciągu 3-5 lat.

Rozwiązanie mechaniczne: separator elastomerowy lub taśma EPDM o grubości minimum 3 mm między stopnicą a policzkiem. Separator rozdziela materiały elektrycznie i fizycznie, więc woda nie stagnuje w styku. Drugim krokiem bywa cynkowanie ogniowe policzka powłoka cynkowa oferuje ochronę katodową nawet po drobnych uszkodzeniach.

Klasyfikacja środowisk wg ISO 12944

Uwaga: projekt konstrukcyjny schodów o rozpiętości powyżej 3 m lub wysokości ponad 4 m wymaga uprawnień budowlanych w specjalności konstrukcyjno-budowlanej. Samowolka grozi nie tylko karą administracyjną, ale też odmową wypłaty ubezpieczenia w razie szkody.

Materiały i zabezpieczenia antykorozyjne

Wybór gatunku stali to decyzja na dekady. S235JR (oznaczenie wg PN-EN 10025) to klasyczna stal konstrukcyjna o granicy plastyczności 235 MPa, łatwa w spawaniu, dostępna w każdym magazynie hutniczym. S355J2 ma wyższe parametry (355 MPa) i lepszą udarność w niskich temperaturach, ale wymaga podgrzewania wstępnego przy spawaniu elementów grubszych niż 20 mm.

Stal nierdzewna 304 (1.4301) sprawdza się we wnętrzach, gdzie liczy się połysk i brak korozji. W kontakcie z chlorkami solą, wodą morską, środkami odladzającymi 304 zaczyna korodować wżerowo po 2-3 latach. Odporniejsza 316L (1.4404) zawiera 2-3% molibdenu, który stabilizuje warstwę tlenkową w środowiskach chlorkowych.

Cynkowanie ogniowe, galwaniczne czy proszek?

Cynkowanie ogniowe zanurzeniowe tworzy powłokę 50-150 µm, trwale związaną ze stalą metalurgicznie. Chroni nawet przy drobnych rysach cynk wokół uszkodzenia „poświęca się", działając jak anoda. Koszt: 4-7 zł/kg, ale trwałość 30-50 lat bez konserwacji.

Cynkowanie galwaniczne (elektrolityczne) nakłada 8-25 µm warstwę gładką, łatwą do malowania. Świetnie sprawdza się we wnętrzach, na zewnątrz wymaga dodatkowej powłoki malarskiej. Cena: 2-4 zł/kg.

Malowanie proszkowe daje estetykę i paletę RAL, ale samo nie chroni stali to bariera mechaniczna, nie katodowa. Przy uszkodzeniu wilgoć wnika pod powłokę i korozja postępuje niewidocznie. Dlatego proszek stosuje się na cynk lub jako samodzielne wykończenie we wnętrzach.

Realizacje trzy schematy

Schemat 1: schody salon, ażurowe

Bieg o rozpiętości 3,2 m, szerokości 0,9 m, z policzkami z ceownika C180 × 70 × 5 (stal S235JR). Stopnie drewniane dębowe 40 mm osadzone w wycięciach policzka, bez widocznych łączników. Cynkowanie ogniowe plus malowanie proszkowe RAL 9005 mat.

Nośność policzka: Ws = 106 cm³, moment obliczeniowy 5,4 kNm zapas dwukrotny. Ugięcie 5,8 mm przy L/200 = 16 mm. Mocowanie do stropu za pośrednictwem blachy czołowej 10 mm i czterech śrub M16 w kotwach chemicznych.

Schemat 2: schody zewnętrzne tarasowe

Schody proste, rozpiętość 4,0 m, sześć stopni na metr. Konstrukcja wsporcza: dwa profile RHS 160 × 80 × 5 ze stali S355J2M, cynkowane ogniowe. Stopnie z drewna egzotycznego Merbau 30 mm na separatorze EPDM.

Profile zamknięte wybrano ze względu na pracę w środowisku C4 brak ostrych krawędzi retencjonujących wodę, łatwość odprowadzania wilgoci. Dodatkowe wzmocnienia: trzeci policzek centralny na 60% długości biegu.

Schemat 3: schody kręcone

Średnica zewnętrzna 2,0 m, wysokość 3,2 m, 13 stopni. Słup centralny SHS 100 × 100 × 5 (stal S235JR), policzki spiralne z blachownicy 200 × 80 × 6/8. Trudność polega na zakrzywionej geometrii momenty zmieniają się wzdłuż osi, więc blachownica o wysokim Ix (2 850 cm⁴) kompensuje nierównomierny rozkład sił.

Montaż: spawanie w warsztacie, transport w dwóch segmentach, skręcanie na budowie śrubami M20 klasy 10.9. Cynkowanie ogniowe całości po spawaniu eliminuje konieczność zabezpieczania spoin na budowie.

Najczęstsze błędy wykonawcze

1. Za cienki policzek względem rozpiętości objawia się sprężynowaniem przy chodzeniu. Profil C120 przy biegu 3 m odkształca się od razu, nawet pod obciążeniem własnym.

2. Brak podlewu pod blachą czołową bez warstwy zaczynowej kotwa pracuje w szczelinie powietrznej, obciążenie skupia się na pojedynczych śrubach.

3. Złe kotwienie do stropu śruby M12 w betonie C20/25 wytrzymują 25 kN na wyrywanie, ale tylko przy głębokości zakotwienia minimum 100 mm. Płytsze osadzenie obniża nośność o 40-60%.

4. Spawanie bez podgrzewania wstępnego przy stali S355 pęknięcia HAZ (strefy wpływu ciepła) pojawiają się po kilku tygodniach, trudne do wykrycia wizualnie.

5. Pominięcie zabezpieczenia spoin po montażu spoiny pozostają surowe, cynk nałożony w warsztacie nie pokrywa ich automatycznie.

6. Niezgodność materiałowa dostawca dostarcza stal S235 zamiast zamówionej S355, moment graniczny spada o 35%. Sprawdzaj atest 3.1 przed wbudowaniem.

7. Brak dylatacji termicznej przy schodach zewnętrznych powyżej 6 m rozszerzalność stali 12 × 10⁻⁶ /K generuje 4 mm przy ΔT = 50 K na długości 6 m. Bez szczeliny pojawiają się naprężenia termiczne w węzłach.

Wskazówka: czytaj dokumentację producenta nie pobieżnie, lecz punkt po punkcie. Atest hutniczy 3.1 (wg EN 10204) potwierdza skład chemiczny i właściwości mechaniczne konkretnej wytopu. Bez tego dokumentu nie masz gwarancji, że profil odpowiada normie.

Koszty orientacyjne w 2025 roku

Ceny obejmują materiał surowy bez zabezpieczeń. Cynkowanie ogniowe podnosi koszt o 25-40%, malowanie proszkowe o 15-25%. Robocizna spawalnicza waha się od 60 do 120 zł/mb gotowego policzka zależnie od regionu i skomplikowania.

Dobór profili ściąga

Kiedy nie używać danego profilu

Ceownik gorącowalcowany nie nadaje się do schodów o zakrzywionej geometrii trudno go wyginać bez pęknięć, a gięcie na zimno zwiększa ryzyko kruchości strefy gięcia. Tam sięgnij po blachownicę spawaną z segmentów.

Profil zamknięty SHS o ściance poniżej 4 mm w środowisku C3 wytrzyma krócej niż 15 lat zbyt mała masa ścianki oznacza szybsze zużycie powłoki cynkowej. W takim otoczeniu szukaj ścianki minimum 5 mm lub przejdź na nierdzewkę.

Kątownik jako jedyny policzek sprawdza się wyłącznie w schodach serwisowych, rzadko używanych, o rozpiętości poniżej 1,5 m. W codziennej eksploatacji zaczyna się odkształcać przy dynamicznym obciążeniu np. gdy dziecko zbiega po dwa stopnie naraz.

Blachownica spawana bez kontroli spoin wg EN 1090 to ryzyko ukrytych wad pęknięć, porowatości, przyklejeń. Klasa wykonania EXC2 to minimum dla schodów, a EXC3 dla obiektów publicznych. Bez odpowiedniej klasy nie wystawisz deklaracji zgodności CE.
