Siłownik do podłogówki — jak wybrać, by nie żałować

Siłownik termoelektryczny do ogrzewania podłogowego budowa i działanie

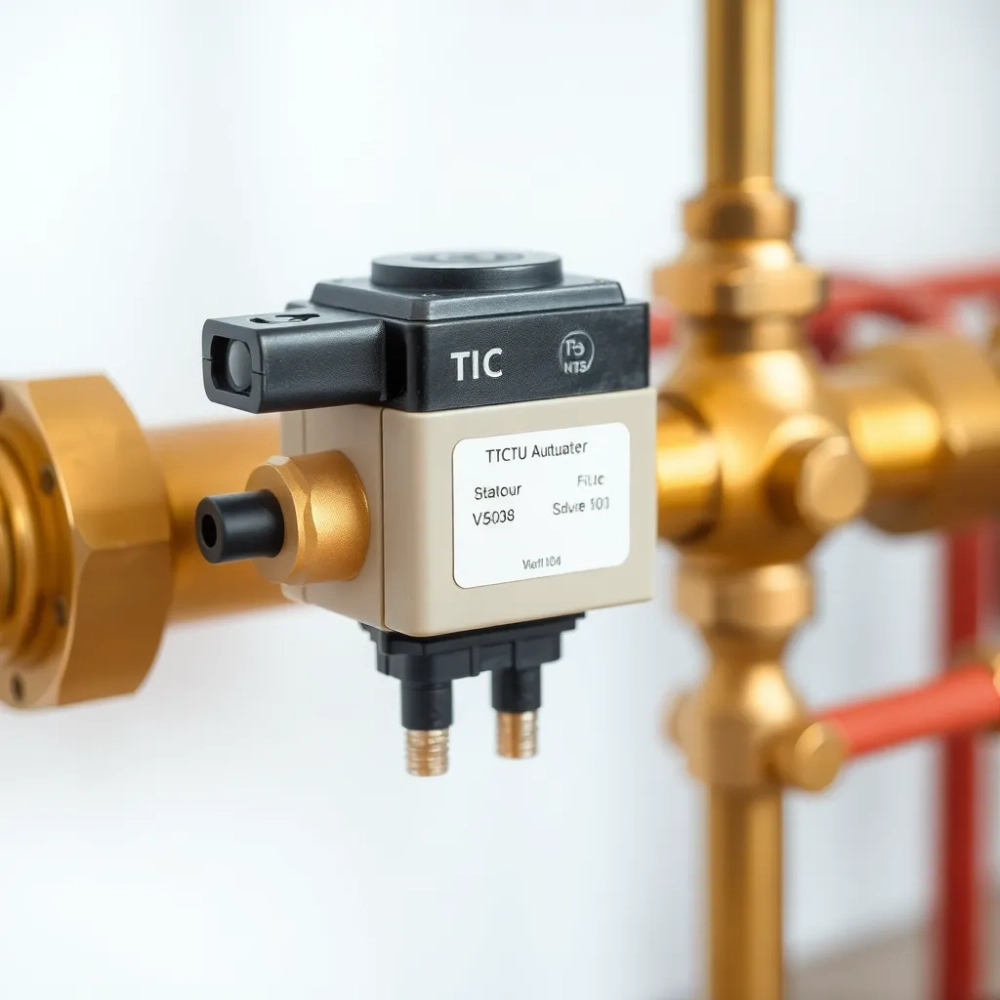

Siłownik termoelektryczny to niewielkie urządzenie, które otwiera i zamyka zawór na rozdzielaczu podłogówki, gdy termostat wysyła sygnał. Bez niego cały układ grzewczy byłby pozbawiony precyzji woda krążyłaby bezładnie po pętlach, a temperatura w pokojach wahałaby się nieprzewidywalnie. Warto więc rozumieć jego budowę nie jako ciekawostkę, lecz jako mapę tego, co może się popsuć i gdzie szukać przyczyny.

• Siłownik termoelektryczny do ogrzewania podłogowego budowa i działanie
• NC czy NO do rozdzielacza podłogówki które rozwiązanie ma sens
• Siłownik 230V vs 24V pod podłogówkę co wybrać w domu
• Montaż siłownika podłogowego krok po kroku bez błędów
• Siłownik nie działa lub stuka diagnostyka i naprawa
• Eksploatacja, konserwacja i integracja z inteligentnym domem

Wewnątrz obudowy z poliwęglanu pracuje element rozszerzalny najczęściej woskowy lub pamięciowy stop metalu. Po podaniu napięcia grzałka podnosi temperaturę wkładu o kilkadziesiąt stopni w ciągu 2-5 minut, materiał zmienia objętość i popycha trzpień naciskający na zawór. Gdy napięcie znika, wkład stygnie i powraca do pierwotnej długości, a zawór zamyka się pod wpływem sprężyny powrotnej. To właśnie dlatego wersje NC (normalnie zamknięte) są standardem przy zaniku prądu układ zostaje w pozycji bezpiecznej.

Drugi typ konstrukcji wykorzystuje miniaturowy silnik krokowy sterowany mikroprocesorem. Siłowniki takie reagują szybciej i precyzyjniej pozycjonują trzpień, ale pobierają nieco więcej prądu w stanie czuwania i są droższe od klasycznych woskowych. W typowej instalacji domowej różnica czasu reakcji rzadko ma znaczenie, bo inercja podłogówki i tak mierzy się w dziesiątkach minut.

Na obudowie znajduje się wskaźnik pozycji wąskie okienko z kolorową flagą lub podziałką. Monter od razu widzi, czy zawór jest otwarty, zamknięty, czy w ruchu, bez zdejmowania głowicy. Złącze gwintowe M30x1,5 to branżowy standard pasuje do większości zaworów rozdzielczych bez dodatkowych adapterów.

Podstawowe parametry techniczne

Anatomia siłownika co kryje obudowa

Poliwęglanowa obudowa chroni delikatny mechanizm przed kurzem, wilgocią i przypadkowymi uderzeniami podczas prac serwisowych w szachcie instalacyjnym. Wewnątrz, poza wkładem termicznym, znajduje się sprężyna powrotna odpowiedzialna za domykanie zaworu po zaniku napięcia, płytka drukowana z zaciskami przyłączeniowymi oraz przewód trzy- lub czterożyłowy wyprowadzony przez dławicę kablową.

Najważniejszym elementem interfejsu użytkownika pozostaje jednak okienko pozycji. Gdy trzpień wysuwa się, w okienku pojawia się kolorowy znacznik zwykle biały dla pozycji zamkniętej i czerwony lub pomarańczowy dla otwartej. Jednym spojrzeniem można ocenić stan ośmiu obwodów podłogówki bez odpalania termostatu.

Adaptery przyłączeniowe rozwiązują problem kompatybilności ze starszymi zaworami rozdzielaczy. Pierścień z mosiądzu lub tworzywa nakłada się na gwint zaworu, pozwala dopasować siłownik M30 do nietypowych trzpieni i zachować szczelność połączenia. Warto je kupować w komplecie z siłownikami, bo producenci zaworów zmieniali rysunek głowicy nawet cztery razy w ciągu dwóch dekad.

NC czy NO do rozdzielacza podłogówki które rozwiązanie ma sens

Wybór między wersją NC (normalnie zamkniętą) a NO (normalnie otwartą) to pierwsza decyzja po przekroczeniu progu sklepu z ogrzewaniem. W 95% domowych instalacji sprawdza się NC, bo zamyka obieg podłogówki przy braku prądu w razie awarii sieci dom nie zamienia się w saunę. Wersja NO otwiera zawór po zaniku napięcia, co ma sens wyłącznie w obiegach chłodzenia sufitowego lub w układach bezpieczeństwa, gdzie trzeba aktywnie schłodzić pomieszczenie.

Różnica w budowie sprowadza się do kierunku sprężyny powrotnej wewnątrz obudowy. W NC siła sprężyny domyka zawór; grzałka musi ją pokonać, by otworzyć obieg. W NO sprężyna otwiera zawór, a prąd grzałki utrzymuje go w pozycji zamkniętej. Producenci osiągają ten efekt niewielką zmianą geometrii trzpienia, dlatego oba warianty wyglądają niemal identycznie z zewnątrz.

Choć ceny obu wersji niewiele się różnią, koszt eksploatacji też jest zbliżony. Siłowniki NO pobierają nieco więcej energii w trybie czuwania, bo muszą nieustannie utrzymywać zawór w pozycji zamkniętej. Przy ośmiu obwodach i taryfie G11 różnica sięga kilkunastu złotych rocznie pomijalna, ale warto ją znać, planując smart sterowanie z akumulatorowym zasilaniem awaryjnym.

Porównanie NC vs NO w codziennej eksploatacji

Mieszanie obu wersji na jednym rozdzielaczu to częsty błąd początkujących instalatorów skutkuje nieprawidłowym adresowaniem pomieszczeń i przegrzewaniem tych, które miały zostać chłodne. Jednorodność typu upraszcza też diagnostykę, bo każdy objaw pasuje do jednego modelu.

Nigdy nie montuj siłowników NO na standardowej podłogówce domowej to jeden z najczęstszych powodów interwencji serwisu po pierwszej awarii sieci energetycznej, gdy piece kondensacyjne przestają blokować przepływ.

Siłownik 230V vs 24V pod podłogówkę co wybrać w domu

Napięcie zasilania wpływa nie tylko na bezpieczeństwo, ale też na możliwości rozbudowy układu o inteligentne sterowanie. Wariant 230 V jest standardem w domach jednorodzinnych, bo nie wymaga dodatkowego zasilacza ani transformatora listwa przyłączeniowa termostatu podaje napięcie bezpośrednio z sieci. Instalacja jest prostsza, ale każdy siłownik trzeba chronić bezpiecznikiem nadprądowym.

Siłowniki 24 V wymagają dedykowanego transformatora lub zasilacza impulsowego umieszczanego zwykle przy rozdzielaczu. Pobór mocy wszystkich siłowników sumuje się, dlatego zasilacz dobiera się z 20-procentowym zapasem. W zamian otrzymujemy napięcie bezpieczne dla ludzi i zwierząt, łatwiejszą integrację z systemami smart home oraz możliwość zasilania awaryjnego z akumulatora UPS.

Przy wyborze między 230 V a 24 V warto odpowiedzieć sobie na pytanie: czy planuję w przyszłości automatyzację opartą na przekaźnikach bistabilnych, mostkach Zigbee albo Tuya? Jeśli tak, 24 V ułatwia życie, bo większość przekaźników smart jest projektowana pod niskie napięcie stałe. Montaż 230 V pozostaje sensowny w prostych instalacjach bez planów rozbudowy.

Kryteria wyboru napięcia w praktyce

• Dom z instalacją 230 V, brak smart home 230 V wystarczy, koszt zasilacza odpadnie.
• Planowana integracja z Home Assistant, Tuya lub Zigbee 24 V i dedykowany zasilacz impulsowy 24 V DC.
• Kuchnia lub łazienka z ograniczoną liczbą obwodów oba warianty dopuszczalne pod warunkiem zachowania klasy IP.
• Szacht instalacyjny z ryzykiem zalania 24 V, bo brak ryzyka porażenia przy zalaniu.

Norma PN-EN 60730 dopuszcza oba napięcia w instalacjach grzewczych, pod warunkiem zachowania odpowiednich odstępów izolacyjnych i zabezpieczenia różnicowo-prądowego. Klasa IP54 wymagana w szachtach mokrych eliminuje konieczność stosowania dodatkowych osłon.

Montaż siłownika podłogowego krok po kroku bez błędów

Sam montaż trwa 10-15 minut na jeden zawór, ale pośpiech grozi pomyłkami, które kosztują znacznie więcej niż kilka chwil. Zanim cokolwiek dotkniesz, wyłącz kocioł i pompę obiegową przypadkowe zwarcie przy pracującej instalacji potrafi spalić płytkę sterującą termostatu.

Przygotuj wcześniej komplet narzędzi: klucz płaski 30 mm lub specjalny klucz do zaworów rozdzielczych, ściągacz izolacji, próbnik napięcia, śrubokręt płaski oraz adaptery gwintowe. Brak choćby jednego z nich oznacza przerwanie pracy w połowie i najczęściej prowadzi do błędów.

Procedura właściwa zaczyna się od zdjęcia ręcznego pokrętła ochronnego z zaworu rozdzielacza. Pokrętło trzyma się na wcisk lub na lekkim gwincie wystarczy pociągnąć prostopadle do osi. Gdyby stawiało opór, użyj ściągacza, bo siła boczna wygina trzpień zaworu.

Nałóż adapter, jeśli trzeba, i wkręć siłownik ręcznie do momentu wyczucia lekkiego oporu. Zbyt mocne dokręcenie pęka obudowę z poliwęglanu moment maksymalny to 1-1,5 Nm, mniej więcej tyle, ile da się uzyskać palcami bez narzędzia. Przewód poprowadź tak, by nie był naprężony, pozostawiając 5-6 cm zapasu.

Połącz przewody z listwą termostatu zgodnie ze schematem producenta najczęściej brązowy do L, niebieski do N, dodatkowy żółto-zielony do PE w wersjach 230 V. Pomylenie fazy z neutralem nie przeszkadza w działaniu, ale utrudnia późniejszą diagnostykę z użyciem próbnika. Uruchom tryb testowy termostatu ręczne otwarcie wszystkich siłowników na 100% na 5 minut pozwala wychwycić nieszczelności, zanim woda wypełni układ pod ciśnieniem.

Funkcja first-open ułatwia montaż fabryczny stan rozruchowy sygnalizowany jest kolorową opaską na trzpieniu. Po pierwszym podłączeniu do prądu siłownik automatycznie przechodzi w tryb roboczy. Brak takiej funkcji oznacza konieczność ręcznego skalibrowania każdego egzemplarza śrubokrętem lub przyciskiem serwisowym.

Checklist wyposażenia przed montażem

• Komplet siłowników z adapterami
• Klucz do zaworów rozdzielczych (30 mm lub nasadowy)
• Ściągacz izolacji i próbnik napięcia
• Śrubokręt płaski i krzyżakowy
• Zapas kabla YDYp 3×1,5 mm² lub dedykowany przewód 24 V
• Instrukcja producenta rozdzielacza różne marki stosują odmienne sekwencje zacisków

Siłownik nie działa lub stuka diagnostyka i naprawa

Najczęstsze zgłoszenie serwisowe dotyczy jednego pomieszczenia, które nie reaguje na zmianę temperatury na termostacie. Zanim wezwiesz fachowca, warto poświęcić 15 minut na własną diagnostykę oszczędzisz 200-400 zł za wizytę i zrozumiesz, co się dzieje z Twoją instalacją.

Pierwszy krok to wizualna kontrola siłownika przez okienko pozycji. Jeśli flaga się nie rusza mimo sygnału z termostatu, problem leży po stronie elektrycznej przewód, zacisk albo uszkodzona cewka grzałki. Brak zmiany położenia przy sygnale oznacza w 90% przypadków przerwę w obwodzie lub utlenione styki.

Ciągłe grzanie podłogi mimo obniżonej nastawy termostatu wskazuje najczęściej na uszkodzoną sprężynę powrotną lub zawieszenie trzpienia w pozycji otwartej. W takiej sytuacji siłownik zwykle reaguje na sygnał, ale nie domyka obiegu, a pomieszczenie przegrzewa się powoli. Wymiana siłownika to ostateczność najpierw warto zresetować urządzenie przez odcięcie napięcia na 30 sekund.

Stukanie słyszalne z szachtu instalacyjnego przy każdej zmianie temperatury to znak, że trzpień uderza o gniazdo zaworu z powodu zbyt dużego skoku albo suchego połączenia gwintowego. Najczęściej pomaga nałożenie cienkiej warstwy smaru silikonowego na trzpień i dokręcenie adaptera kluczem dynamometrycznym do 1 Nm.

Tabela objawów i rozwiązań

Jak cyklicznie rozruszać siłownik po lecie

Po miesiącach bezczynności w lecie warto jeszcze przed sezonem grzewczym uruchomić wszystkie obwody jednocześnie na 5-10 minut trybem testowym termostatu. Element woskowy zostaje wtedy rozgrzany i ponownie schłodzony, co wyrównuje ewentualne zniekształcenia mechaniczne i ułatwia pierwsze otwarcie po długim postoju. Powtarzanie tej procedury raz w roku wydłuża żywotność siłowników z deklarowanych 100 000 cykli do wartości zbliżonych do górnej granicy normy producenta.

Kiedy wymienić siłownik żywotność i sygnały starzenia

Producenci deklarują żywotność od 10 do 15 lat przy 100 000 cykli otwarcia-zamknięcia. W domu użytkowanym sezonowo (październik-kwiecień) z 8 cyklami dziennie to blisko 4 800 cykli rocznie, więc zapas sięga kilkunastu lat. W budynku z ciągłą regulacją i wieloma termostatami ta sama eksploatacja skraca realną żywotność o połowę. Pierwsze oznaki starzenia to wydłużony czas reakcji, stukot przy domykaniu oraz brak szczelności w pozycji zamkniętej wszystkie trzy objawy jednocześnie oznaczają, że naprawa nie ma sensu.

Eksploatacja, konserwacja i integracja z inteligentnym domem

Rozruch po sezonie to doskonała okazja do przeglądu filtra siatki rozdzielacza i usunięcia osadów. Wystarczy zamknąć zawory odcinające, zluzować nakrętkę w dolnej części belki rozdzielacza i wypłukać siatkę pod bieżącą wodą. Zaniedbanie tej czynności prowadzi do spadku ciśnienia w najdalszych obwodach i nierównomiernego nagrzewania podłogi.

Sygnał synchronizacji z nowym termostatem polega na przytrzymaniu przycisku Learn przez 3-5 sekund na listwie przyłączeniowej dioda LED zamiga szybko, potem wolno, aż do stałego zapalenia się potwierdzającego zakończenie parowania. Ten sam rytm migotania oznacza też błąd komunikacji: za długie przewody, zakłócenia radiowe albo rozładowaną baterię termostatu bezprzewodowego.

Czyszczenie filtra siatki rozdzielacza to jedyna czynność serwisowa zalecana przez większość producentów rozdzielaczy. Reszta układu poza siłownikami i termostatami nie wymaga interwencji przez wiele lat, o ile ciśnienie w instalacji utrzymuje się w przedziale 1,5-2,5 bar.

Smart sterowanie przekaźnik czy bezpośrednio?

W integracji z Tuya, Zigbee lub Home Assistant najprostsze rozwiązanie stanowi przekaźnik bistabilny 24 V montowany na szynie DIN obok zasilacza. Siłowniki otrzymują napięcie tylko wtedy, gdy logika automatyki wyśle sygnał termostat smart decyduje o harmonogramie, a przekaźnik rozdziela sygnał na poszczególne obwody. Bezpośrednie sterowanie siłownikiem z modułu smart jest możliwe, ale wymaga zachowania pełnej izolacji galwanicznej, bo większość modułów Tuya pracuje pod napięciem sieci.

Ile siłowników do domu 100 m²?

Dla typowej podłogówki o rozstawie rur 15 cm dom o powierzchni 100 m² mieści 6-9 obwodów, zależnie od kształtu rzutu i podziału na strefy. Jedna pętla o długości 80-100 m obsługuje ok. 10-14 m² podłogi. Kuchnia i salon wymagają zwykle po dwa obwody, sypialnie po jednym. Koszt kompletu siłowników waha się od 80 do 250 zł za obwód w zależności od producenta i wyposażenia listwy przyłączeniowej w funkcje smart.

Kalkulacja kompletu dla 8 obwodów

Komplet ośmiu siłowników NC 230 V z adapterami to wydatek rzędu 640-960 zł. Dorzucenie termostatów pokojowych (8 szt.) podnosi kwotę do 1200-2000 zł. Zestaw smart z modułem Zigbee i przekaźnikiem centralnym kosztuje 1800-2500 zł, ale pozwala zaprogramować harmonogram nocny i wykrywanie otwarcia okna. Ceny pochodzą z ofert krajowych dystrybutorów automatyki grzewczej w 2024 r. i obejmują komplet zacisków oraz okablowania sygnałowego.

Mity i pułapki przy zakupie

Marketing sklepowy lubi podkreślać europejskie certyfikaty i normy DIN, ale realne znaczenie ma zgodność gwintu M30x1,5 z Twoim rozdzielaczem i czas otwarcia poniżej 4 minut. Siłowniki z deklarowaną żywotnością 200 000 cykli zwykle korzystają z mocniejszej sprężyny, ale różnica w cenie sięga 30% w domu użytkowanym seonowo nie ma to znaczenia. Nie warto też kupować kompletów bez adapterów, bo okazuje się, że rozdzielacz ma nietypowy trzpień.

Norma PN-EN 215 określa wymiary przyłącza głowic termostatycznych i pośrednio kompatybilność siłowników. Zgodność z nią oznacza, że urządzenie pasuje do zaworów większości europejskich producentów, w tym rozdzielaczy do ogrzewania podłogowego.
