Jakie są rodzaje fundamentów? Przegląd, który ułatwi decyzję

Ławy fundamentowe, płyta czy stopy? Porównanie kosztów i warunków

Dobór fundamentu to decyzja, którą podejmuje się raz na pokolenie, a jej konsekwencje widać przez następne kilkadziesiąt lat. Około 70% poważnych awarii budynków wynika wprost z błędów popełnionych na etapie posadowienia. Rodzaje fundamentów bezpośrednich dzielą się na trzy podstawowe typy: ławy, stopy i płyty, a każdy z nich sprawdza się w ściśle określonych warunkach gruntowych i konstrukcyjnych.

• Płyta fundamentowa gdy grunt jest słaby lub mokry
• Stopy fundamentowe pod słupy i hale
• Badania geotechniczne przed wyborem fundamentu
• Kiedy wybrać płytę fundamentową, a kiedy ławy?

Podział ze względu na głębokość i sztywność

Fundamenty dzieli się na płytkie, posadowione poniżej strefy przemarzania gruntu, ale płytsze niż 5 m, oraz głębokie, sięgające poniżej tej granicy. W budownictwie jednorodzinnym dominują rozwiązania płytkie, bo są tańsze i szybsze w realizacji. Drugi, równie ważny podział wyróżnia fundamenty sztywne (ławy, stopy) oraz sprężyste (płyty, fundamenty skrzyniowe). Różnica polega na zdolności do przenoszenia nierównomiernych osiadań. Płyta „pływa" po gruncie, rozkładając naprężenia, natomiast ławy wymagają jednorodnego podłoża, bo inaczej reagują punktowo na wszelkie nierówności.

Tabela porównawcza trzech rozwiązań

Budowanie ław fundamentowych powyżej poziomu wód gruntowych bez sprawnego odwodnienia wykopu to jeden z najczęstszych błędów wykonawczych. Woda wypłukuje cement z mieszanki, obniżając klasę betonu nawet o połowę. Efektem są kawerny i rysy widoczne już po pierwszej zimie.

Ławy fundamentowe klasyka na suchych gruntach

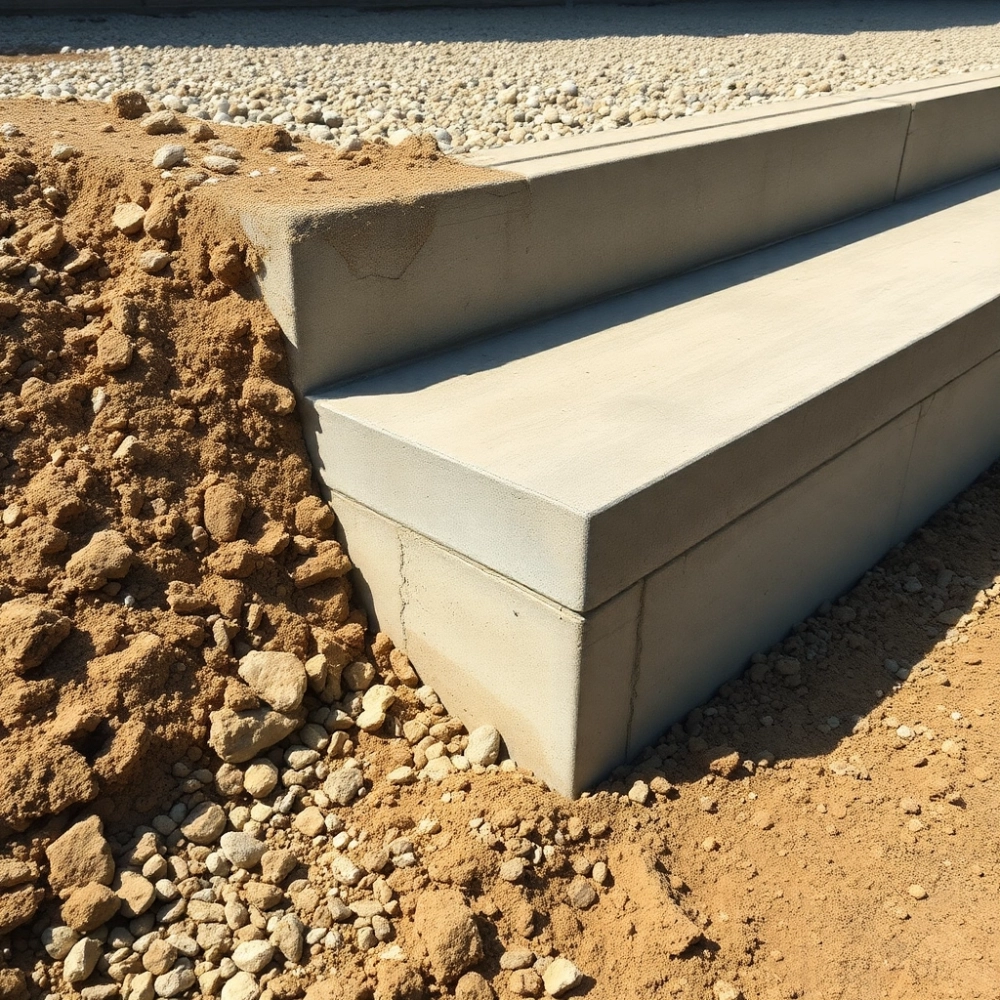

Ławy to najpopularniejszy typ fundamentu w polskim budownictwie jednorodzinnym. Pracują jako wąski, podłużny pas betonu, na którym opiera się ściana nośna. Obciążenie z muru przenoszą punktowo na grunt, dlatego potrzebują podłoża o nośności co najmniej 150 kPa. Przy niższych parametrach trzeba poszerzyć przekrój ławy lub wymienić grunt do głębokości 1 m, co winduje koszt.

Głębokość posadowienia wynika ze strefy przemarzania gruntu, która w Polsce waha się od 0,8 m w zachodniej części kraju do 1,4 m w Suwałkach czy Zakopanem. To wymóg normy PN-EN 1997 (Eurokod 7), obowiązującej projektantów od 2008 roku. Woda gruntowa zamarza, zwiększając swoją objętość o 9%, a lód podnosi fundament, tworząc zjawisko wysadziny. Ława poniżej tej granicy pracuje w gruncie o stabilnej temperaturze, więc nie ulega rozharmonizowaniu.

Kiedy ławy nie wystarczą?

Ławy fundamentowe nie nadają się na tereny z wysokim zwierciadłem wody gruntowej, bliskim poziomowi posadowienia. Przy gliniastym podłożu, gdzie woda stoi 0,5 m pod powierzchnią, wykop szybko się zalewa, a beton nie wiąże prawidłowo. Drugim przeciwwskazaniem są grunty organiczne (torfy, namuły) o nośności poniżej 80 kPa. Ława ugina się nierównomiernie, bo grunt pod jej stopą nie jest jednorodny. Trzecim wykluczeniem są tereny piaszczyste, ale z luźnymi przewarstwieniami, które mogą się zapadać pod obciążeniem.

Zbrojenie i beton

Beton klasy C12/15 sprawdza się w ławach niezbrojonych, stosowanych pod lekkie domy szkieletowe. Pod murowane ściany z cegły pełnej lub bloczków silikatowych potrzebna jest klasa C20/25, a ławę wzmacnia się 4 prętami średnicy 12 mm połączonymi strzemionami co 30 cm. W strefach narażonych na agresję chemiczną (grunty z siarką, wody kwaśne) stosuje się cement hutniczy CEM III, odporniejszy na siarczany niż popularny CEM I.

Płyta fundamentowa gdy grunt jest słaby lub mokry

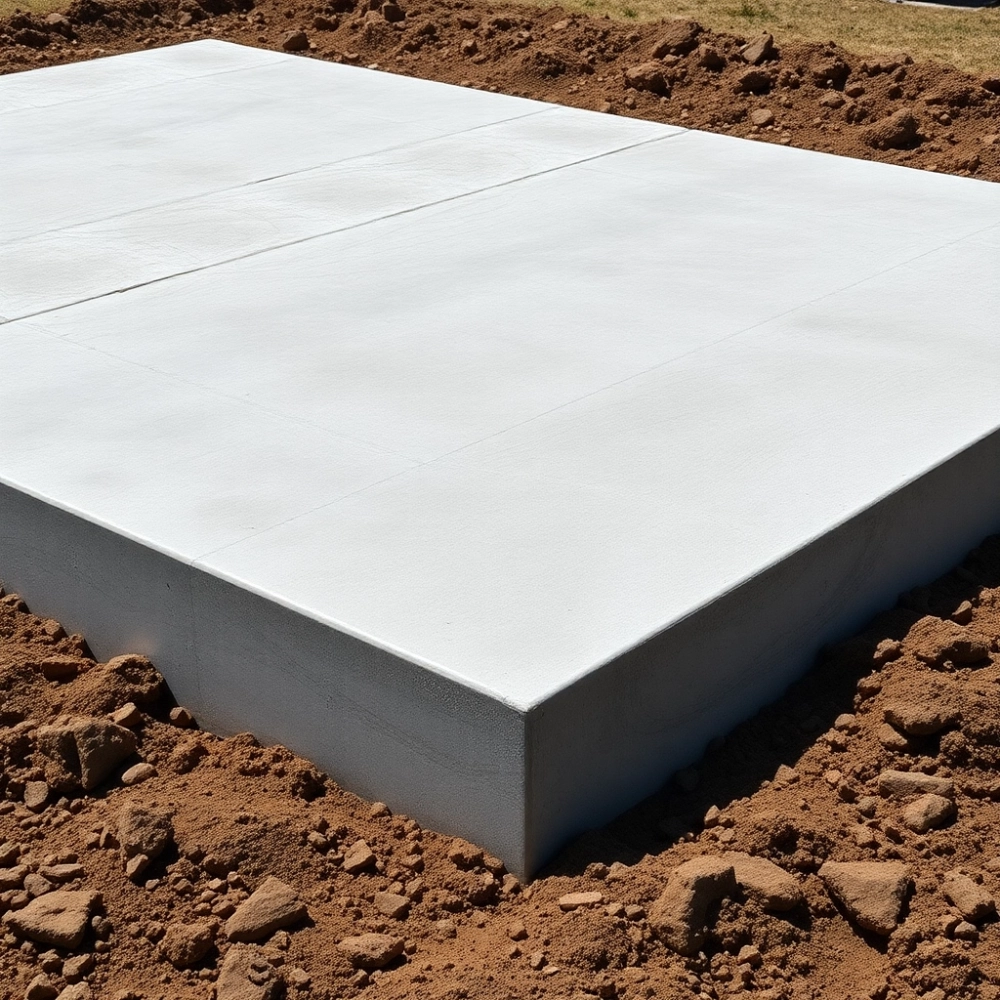

Płyta fundamentowa to monolityczna, żelbetowa „talerz" grubości 25-35 cm, leżąca na warstwie chudego betonu i izolacji przeciwwilgociowej. Rozkłada obciążenia budynku na całą powierzchnię, a nie punktowo, więc radzi sobie tam, gdzie ławy zawodzą. Szczególnie dobrze sprawdza się na glinach pęczniejących, gruntach organicznych i przy wysokim poziomie wód gruntowych, gdzie tradycyjne wykopy szybko zamieniają się w basen.

Kluczowym elementem jest opaska przeciwwysadzinowa z XPS (polistyrenu ekstrudowanego) o grubości 10-15 cm, ułożona na obwodzie płyty. Blokuje migrację wilgoci pod płytę i chroni beton przed punktowym mrozem. Druga warstwa XPS (5-8 cm) leży pod całą płytą, ograniczając straty ciepła przez grunt. W domach z ogrzewaniem podłogowym płyta staje się akumulatorem energii, bo cała masa betonu oddaje ciepło powoli, równomiernie.

Realny przykład: dom 120 m² na glinie

Dla domu o powierzchni 120 m², posadowionego na glinie pylastej z wodą gruntową na głębokości 0,7 m, porównanie kosztów wygląda tak: ławy fundamentowe z odwodnieniem wykopu i wymianą gruntu do 1 m to 48 000-62 000 PLN. Płyta fundamentowa z XPS i dwiema siatkami zbrojeniowymi to 62 000-84 000 PLN. Różnica 14 000-22 000 PLN zwraca się jednak w ciągu 5-7 lat dzięki niższym rachunkom za ogrzewanie, bo płyta eliminuje mostki termiczne na krawędziach ław.

Wybierając wykonawcę płyty, szukaj firm z minimum pięcioletnim doświadczeniem w tej technologii. Płyta wymaga precyzyjnego ułożenia zbrojenia w dwóch rzędach i wylania betonu w jednym cyklu roboczym. Przerwy dłuższe niż 2 godziny między kolejnymi partiami betonu tworzą zimne spoiny, czyli miejsca potencjalnych rys.

Stopy fundamentowe pod słupy i hale

Stopy fundamentowe to żelbetowe bloki lub ostrosłupy odwrócone, przenoszące obciążenia punktowe ze słupów lub kolumn na grunt. W budownictwie mieszkaniowym pojawiają się rzadko, najczęściej przy domach z podcieniami, tarasami wspartymi na słupach albo przy garażach z wiatą na słupach. Ich królowie to jednak hale przemysłowe, magazyny i centra logistyczne, gdzie rozstaw słupów sięga 6-12 m.

Prefabrykowane stopy żelbetowe przyjeżdżają na budowę gotowe, co skraca czas montażu do jednego dnia. Wymagają jednak dźwigu, bo ważą od 0,5 do 5 ton. Wersje monolityczne wylewa się w deskowaniu na budowie, używając betonu C25/30 i koszy zbrojeniowych z prętów średnicy 12-16 mm. Stopy posadowione są zwykle 1,0-1,5 m pod powierzchnią, chyba że projektant zdecyduje inaczej na podstawie wyników sondowania.

Kiedy stopy nie wystarczą?

Stopy fundamentowe nie nadają się pod ściany nośne ciągłe, bo między nimi grunt ugina się nierównomiernie. Również na gruntach organicznych lub piaskach luźnych pojedyncza stopa „zatapia się" jak słupek w mokrym piasku. W takich warunkach konieczne są pale lub studnie fundamentowe, czyli rozwiązania z kategorii fundamentów głębokich, wykraczających poza zakres artykułu.

Badania geotechniczne przed wyborem fundamentu

Decyzja o typie fundamentu powinna zawsze wynikać z opinii geotechnika, a nie z kalkulacji kosztowej wykonawcy. Badanie geotechniczne polega na wykonaniu 2-4 odwiertów do głębokości 3-6 m, pobraniu próbek gruntu i określeniu poziomu wód gruntowych. Koszt takiej dokumentacji wynosi 2 500-5 500 PLN dla domu jednorodzinnego, a jej brak może kosztować dziesiątki tysięcy złotych w naprawach.

Konsekwencje pominięcia badań widać na tysiącach polskich domach. Nierównomierne osiadanie powoduje rysy na ścianach, źle domykające się drzwi i pękające posadzki. Naprawa takich uszkodzeń często wymaga podbicia fundamentów przez iniekcję lub mikropale, co kosztuje 40 000-120 000 PLN. Tymczasem właściwe rozpoznanie gruntu na początku inwestycji pozwala dobrać fundament, który uniknie tych problemów.

Co zawiera dobra dokumentacja geotechniczna?

Rzetelna opinia geotechniczna powinna zawierać: przekroje geotechniczne z oznaczeniem warstw gruntu, wyniki badań nośności (parametry współczynnika nośności Nq, Nc), poziom wód gruntowych z informacją o wahaniach sezonowych, zalecenia dotyczące głębokości posadowienia oraz ewentualne wskazówki o konieczności wymiany gruntu. Bez tych elementów dokumentacja jest niekompletna i nie powinna stanowić podstawy projektu.

W świetle Prawa budowlanego (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) oraz Rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, badanie geotechniczne jest obowiązkowe dla każdego budynku. Inwestor pomijający ten krok łamie prawo i naraża się na problemy z ubezpieczycielem w razie szkody.

Kiedy wybrać płytę fundamentową, a kiedy ławy?

Decyzja między ławami a płytą sprowadza się do trzech pytań: jaki jest poziom wody gruntowej, jaką nośność ma podłoże i czy inwestor planuje ogrzewanie podłogowe. Płyta wygrywa, gdy woda gruntowa sięga płycej niż 1 m lub gdy grunt ma nośność poniżej 150 kPa. Ławy wygrywają na suchych, piaszczystych gruntach o wysokiej nośności, gdzie tradycyjne rozwiązanie jest tańsze i sprawdzone od pokoleń.

Checklist decyzyjna: 5 pytań przed wyborem fundamentu

• Czy poziom wody gruntowej jest wyższy niż 1 m pod powierzchnią? Jeśli tak, rozważ płytę.
• Czy nośność gruntu z badań wynosi poniżej 150 kPa? Jeśli tak, ławy wymagają poszerzenia lub wymiany gruntu.
• Czy działka znajduje się na glinie pęczniejącej? Jeśli tak, płyta redukuje ryzyko wysadzin.
• Czy planujesz ogrzewanie podłogowe? Jeśli tak, płyta działa jak akumulator ciepła.
• Czy budżet pozwala na 30% wyższy koszt początkowy? Jeśli tak, płyta zwróci się w eksploatacji.

Fundamenty skrzyniowe i masywne to rozwiązania rzadziej spotykane w budownictwie jednorodzinnym. Fundament masywny to bryła betonu o dużej objętości, stosowana pod ciężkie piece, kominy przemysłowe czy maszyny. Skrzyniowy to zamknięta rama żelbetowa, przypominająca odwrócony stół, używana w halach z suwnicami. Oba typy wymagają indywidualnego projektu i w typowym domu nie mają zastosowania.

Dobór fundamentu to nie kwestia mody ani ceny, lecz odpowiedzi na konkretne warunki gruntowe. Fundamenty bezpośrednie, czyli ławy, stopy i płyty, pokrywają 95% potrzeb budownictwa jednorodzinnego i niskich hal. Prawidłowe rozpoznanie gruntu, konsultacja z doświadczonym projektantem i wykonawca znającym wybraną technologię to trzy filary, na których opiera się trwałość każdego budynku.

Źródła danych i regulacje: PN-EN 1997-1:2008 (Eurokod 7 Rozpoznanie podłoża), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), Państwowy Instytut Geologiczny Państwowy Instytut Badawczy (pgi.gov.pl), Generalna Dyrekcja Dróg Krajowych i Autostrad wytyczne posadowienia obiektów mostowych (gddkia.gov.pl).
