Ława fundamentowa – co to jest i dlaczego ma znaczenie dla Twojego domu

Wybudowałeś działkę, masz już wymarzony projekt i właśnie zaczynasz zdawać sobie sprawę, jak wiele decyzji technicznych spoczywa na twoich barkach. Jedną z nich jest fundament a konkretnie decyzja, czy postawić budynek na ławie fundamentowej, czy może wybrać inne rozwiązanie. Ta decyzja determinuje stabilność całego domu na dziesięciolecia, a pomyłka popełniona na etapie posadowienia odbije się echem w każdym murze, w każdej szczelinie, w każdym naprężeniu, które pojawi się w trakcie użytkowania obiektu.

• Jak zaprojektować lawę fundamentową najważniejsze parametry i wymagania
• Z czego wykonuje się lawę fundamentową i jakie materiały są potrzebne
• Najczęstsze błędy przy wykonywaniu ław fundamentowych, których musisz unikać

Jak zaprojektować lawę fundamentową najważniejsze parametry i wymagania

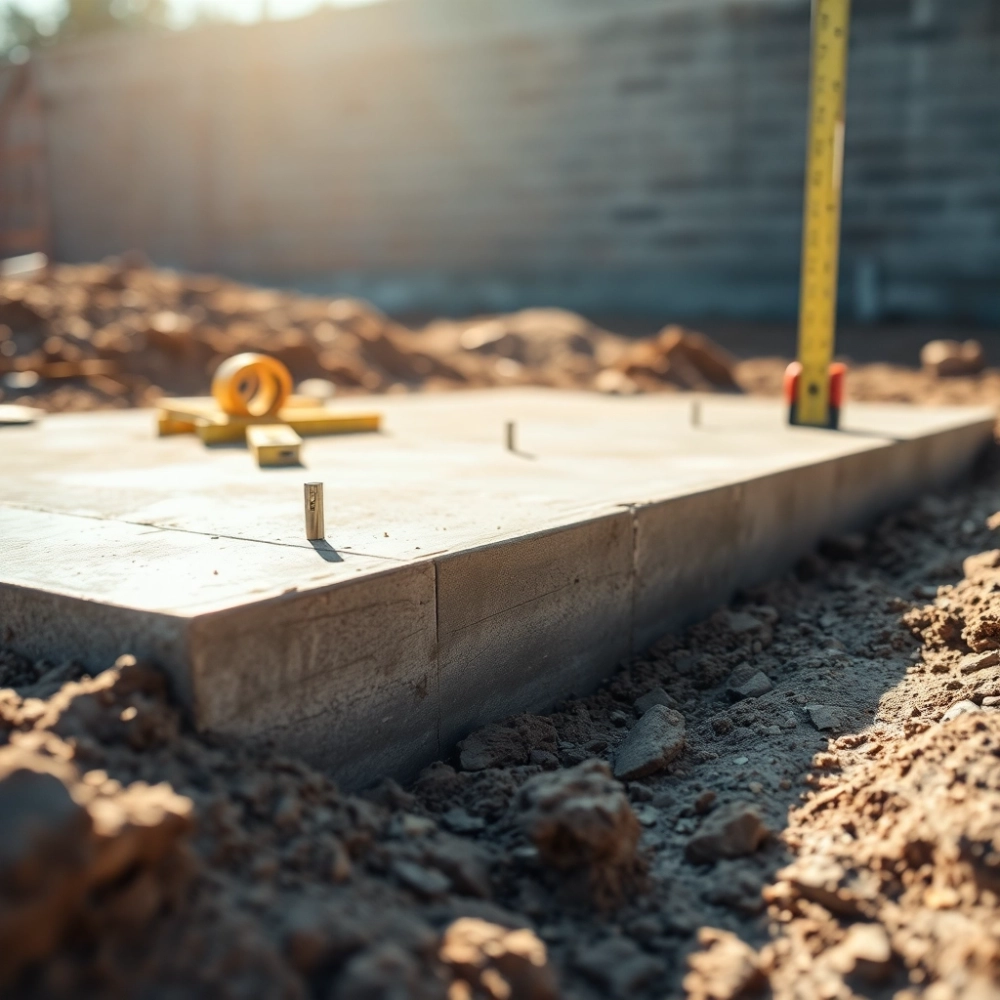

Ława fundamentowa to poziomy element konstrukcyjny o przekroju prostokąta, który przejmuje obciążenia od ścian fundamentowych i przekazuje je bezpośrednio na podłoże gruntowe. W budynkach jednorodzinnych stanowi dominującą formę posadowienia, ponieważ obciążenia od lekkich konstrukcji murowych są na tyle niewielkie, że grunt o przeciętnej nośności bez trudu je przejmuje.

Projektowanie zawsze poprzedza wykonanie. Parametry geometryczne ławy jej szerokość, wysokość przekroju poprzecznego oraz głębokość posadowienia wyznacza się na podstawie analizy geotechnicznej gruntu, wartości obciążeń oraz wymagań normowych. Normą projektową jest PN-B-02361 „Fundamenty bezpośrednie" oraz Eurokod 7 (EN 1997), który precyzuje procedury obliczeniowe dotyczące stateczności i nośności podłoża.

Głębokość posadowienia zależy od dwóch czynników: strefy przemarzania oraz nośności gruntu. W polskich warunkach klimatycznych strefa przemarzania wynosi zazwyczaj od 0,8 do 1,2 metra poniżej poziomu terenu, choć dokładne wartości dla danej lokalizacji podaje norma BN-71/8974-13. Jeżeli w warstwie przypowierzchniowej zalega grunt słaby torf, namuł, glina plastyczna posadowienie trzeba przenieść głębiej, aż do warstwy nośnej, lub wymienić grunt na ulepszone podłoże z pospółki bądź żwiru.

Dowiedz się więcej o Zbrojenie Narożników Ław Fundamentowych

Szerokość ławy to parametr krytyczny dla rozkładu naprężeń kontaktowych. Im większe obciążenie od ściany i im słabszy grunt, tym szersza musi być belka fundamentowa. Typowo przyjmuje się szerokości od 0,3 do 0,6 metra, przy czym wartość ta wynika bezpośrednio z obliczeń nośności podłoża. Wysokość przekroju poprzecznego zazwyczaj od 0,3 do 0,5 metra determinuje sztywność belki i jej zdolność do rozkładania obciążeń na większą powierzchnię gruntu.

Zbrojenie ławy wykonuje się ze stali żebrowanej klasy A-III, o średnicy prętów dobieranej przez projektanta na podstawie obliczeń zginania. Typowo stosuje się pręty fi 12 lub fi 14 milimetrów, rozmieszczone w dwóch warstwach górnej i dolnej po dwa lub trzy pręty na stronę. Strzemiona zbrojeniowe łączą obie warstwy w przestrzenną kratownicę, zapewniając współpracę prętów pod obciążeniem.

Przed przystąpieniem do prac budowlanych należy zlecić badanie geotechniczne gruntu. Co najmniej trzy wykopy kontrolne lub odwierty do głębokości przewidywanego posadowienia pozwalają ocenić strukturę profilu gruntowego, poziom wód gruntowych oraz nośność poszczególnych warstw. Bez tych informacji projektant operuje w ciemności, a przyjęcie błędnych parametrów przekłada się bezpośrednio na ryzyko nadmiernego osiadania.

Zobacz Szalowanie Ław Fundamentowych Cennik

Z czego wykonuje się lawę fundamentową i jakie materiały są potrzebne

Ława fundamentowa powstaje z mieszanki betonowej klasy minimum C20/25 według normy PN-EN 206+A2:2021-08, co oznacza wytrzymałość charakterystyczną na ściskanie fck równą 25 megapaskali po 28 dobach dojrzewania. Beton niższej klasy nie zapewnia wystarczającej trwałości w warunkach kontaktu z gruntem i wilgocią kapilarną, zwłaszcza gdy woda gruntowa wykazuje agresywne działanie chemiczne.

Stal zbrojeniowa to drugi podstawowy materiał konstrukcyjny. Pręty żebrowane A-III (gatunek RB500W lub B500B wg aktualnej normy) charakteryzują się granicą plastyczności wynoszącą 500 megapaskali, co pozwala na smuklejsze przekroje w porównaniu ze stalą gładką. Zbrojenie rozkłada naprężenia rozciągające, które w belce fundamentowej powstają w dolnej strefie przekroju pod wpływem obciążeń pionowych od ścian.

Mieszanka betonowa wymaga starannego zaprojektowania proporcji wody, cementu, kruszywa grubego i drobnego. Współczynnik water-cement (w/c) nie powinien przekraczać 0,6, ponieważ nadmiar wody obniża wytrzymałość finalną i zwiększa porowatość cementu. Domieszki uplastyczniające poprawiają urabialność mieszanki bez dodawania wody, a domieszki uszczelniające redukują podciąganie kapilarne wody przez strukturę betonu.

Podobny artykuł Obliczenia Ławy Fundamentowej Przykład

Warstwa podsypkowa pod ławą wykonywana jest z pospółki, żwiru lub piasku gruboziarnistego o uziarnieniu od 2 do 8 milimetrów. Jej grubość wynosi zazwyczaj od 10 do 20 centymetrów, a jej funkcja polega na wyrównaniu dna wykopu oraz stworzeniu przepuszczalnej warstwy odprowadzającej wodę opadową spod fundamentu. Podsypka musi być starannie zagęszczona warstwami co 15-20 centymetrów, aby uniknąć lokalnych koncentracji obciążeń prowadzących do nierównomiernego osiadania.

Szalunki deskowe lub systemowe pełnią funkcję formy nadającej kształt belce fundamentowej. Deski suszone komorowo lub sklejka szalunkowa wodoodporna zapewniają szczelność połączeń i gładkość powierzchni bocznych. Przed wylaniem betonu wnętrze szalunku pokrywa się środkiem antyadhezyjnym ułatwiającym późniejsze rozdeskowanie. Szalunek musi być wystarczająco sztywny, aby wytrzymać ciśnienie mieszanki betoniowej bez odkształceń niedopuszczalne jest wybrzuszenie ścianki formy w trakcie wibrowania.

Wykonanie ławy fundamentowej składa się z kilku kolejnych etapów, z których każdy wpływa na jakość gotowego elementu. Po wykonaniu wykopu i wyrównaniu dna układa się warstwę podsypkową i zagęszcza ją mechanicznie. Następnie montuje się szalunki, montuje zbrojenie zgodnie z projektem, wylewa mieszankę betoniową warstwami z jednoczesnym wibrowaniem każdej partii, a po stwardnieniu betonu przystępuje do pielęgnacji nawilżania powierzchni przez minimum siedem dni w temperaturze powyżej +5 stopni Celsjusza. Dopiero po osiągnięciu wytrzymałości projektowej można przystąpić do dalszych robót konstrukcyjnych.

Najczęstsze błędy przy wykonywaniu ław fundamentowych, których musisz unikać

Płytkie posadowienie to błąd, który objawia się dopiero po pierwszej zimie. Gdy woda w gruncie zamarza, dochodzi do zjawiska pęcznienia, które wywołuje nierównomierne podnoszenie fundamentu. Wiosną fundament osiada, ale nie zawsze wraca do pierwotnego położenia różnice wysokości generują naprężenia w ścianach, widoczne jako ukośne pęknięcia nad oknami i drzwiami. Normowa głębokość przemarzania nie jest wytyczną opcjonalną, lecz wymaganiem konstrukcyjnym, którego nieprzestrzeganie skraca żywotność budynku.

Niedostateczne zagęszczenie podsypki prowadzi do koncentracji naprężeń w miejscach, gdzie grunt uległ osiadaniu. Efektem jest nierównomierne obciążenie ławy, a w konsekwencji zwiększona ilość zbrojenia dolnego, które nie jest w stanie skompensować tego rodzaju deformacji. Każde 10 centymetrów warstwy podsypkowej należy zagęścić osobno, osiągając stopień zagęszczenia Id przynajmniej 0,97 wg normy PN-B-04481.

Zbyt mała ilość zbrojenia lub nieprawidłowe rozmieszczenie prętów to błąd, który zmniejsza nośność belki fundamentowej na zginanie. Pręty dolne muszą być odpowiednio zakotwione na obrzeżach ławy brak zakotwienia powoduje, że stal nie współpracuje z betonem w strefie podporowej. Podobnie górne zbrojenie rozmieszczone zbyt blisko powierzchni traci funkcję nośną z powodu zbyt cienkiej warstwy otulenia.

Brak hydroizolacji pionowej lub poziomej to błąd, który ujawnia się wilgocią na ścianach parteru. Woda kapilarna podciągana z gruntu przez fundament do muru warstwami parterowymi powoduje zawilgocenie tynków, rozwój pleśni i korozję elementów metalowych wewnątrz ścian. Izolacja pozioma wykonywana z dwóch warstw papy termozgrzewalnej lub membranykubejtowej stanowi ciągłą barierę hydroizolacyjną między fundamentem a ścianą nadziemna. Izolacja pionowa wykonywana ze szlamów uszczelniających lub mas KMB chroni powierzchnię boczną ławy przed kontaktem z wodą opadową i wodą gruntową.

Przerwy w betoniowaniu prowadzą do powstawania szczelin roboczych, które stanowią płaszczyzny osłabienia struktury. Przerwa dłuższa niż godzina powoduje, że wcześniej wylana warstwa zaczyna wiązać, a nowa warstwa nie stapia się z nią w monolityczną całość. Wewnątrz szczeliny roboczej tworzy się lokalna koncentracja naprężeń, która może doprowadzić do zarysowania lub złamania belki pod obciążeniem. Jeżeli zachodzi konieczność przerwy technologicznej, należy ją zaplanować w miejscu minimalnych momentów gnących zazwyczaj w pobliżu podpory pośredniej.

Zbyt wczesne rozszalowanie i odciąganie obciążeń od świeżego betonu to błąd, który może zniweczyć cały wysiłek włożony w przygotowanie mieszanki. Beton osiąga zaledwie 40-50 procent wytrzymałości projektowej po trzech dobach i dopiero po siedmiu dobach zaczyna zbliżać się do wartości docelowej. Zbyt wczesne obciążenie szalunkudeską prowadzi do odkształceń plastycznych, które nie cofają się po stwardnieniu belka fundamentowa wysyła z wyraźnie widocznymi defektami kształtu.

Odwadnianie terenu jest kluczowe dla stabilności fundamentu. Woda opadowa gromadząca się wokół wykopu zagraża stateczności ścianek szczytowych i może przedostać się do wnętrza ławy. Odpowiednie pochylenie terenu i system drenażu zabezpieczają konstrukcję przed destrukcyjnym wpływem wilgoci.

Wszystkie te błędy łączy jedna cecha wspólna: ich skutki ujawniają się po latach, gdy koszty naprawy wielokrotnie przekraczają oszczędności poczynione na etapie wykonawczym. Prawidłowo zaprojektowana i starannie wykonana ława fundamentowa to inwestycja w spokój na długie dekady każdy centymetr głębokości, każdy kilogram stali i każdy dzień pielęgnacji betonu zwraca się w postaci stabilnej konstrukcji, która nie wymaga kosztownych interwencji ani nieprzewidzianych napraw. Podjąłeś decyzję o budowie teraz czas zamienić ją w solidną podstawę, na której budynek przetrwa pokolenia.
