Zbrojenie ławy fundamentowej – co musisz wiedzieć w 2026?

Budując dom jednorodzinny, prędzej czy później stajesz przed dylematem: jak zbrojenie ławy fundamentowej, żeby nie okazało się najsłabszym ogniwem całej konstrukcji? Źle ułożone pręty to prosta droga do pęknięć, które pojawiają się dopiero po latach wtedy, gdy naprawa pochłania wielokrotność oryginalnego kosztu materiałów. Ten przewodnik idzie o krok dalej niż typowe poradniki: wyjaśnię nie tylko jak wygląda prawidłowy układ stali, ale przede wszystkim dlaczego konkretne rozwiązania działają tak, a nie inaczej, bo na budowie liczy się nie tylko wiedza, ale i zrozumienie fizyki zachowania się żelbetu pod obciążeniem.

• Dobór prętów zbrojeniowych do ławy fundamentowej
• Układ prętów w zbrojeniu ławy fundamentowej
• Zakładki i łączenia prętów najważniejsze zasady

Dobór prętów zbrojeniowych do ławy fundamentowej

Podstawową zasadą doboru stali jest projekt budowlany to w nim konstruktor określa średnicę i gatunek prętów na podstawie obliczeń statycznych. W praktyce większość fundamentów domów jednorodzinnych wykonuje się z prętów żebrowanych o średnicy 10-12 mm, ponieważ żebra znacząco zwiększają przyczepność stali do betonu, redukując ryzyko poślizgu w momencie, gdy konstrukcja zaczyna pracować pod wpływem obciążeń zewnętrznych.

Przyjmuje się, że na każdy metr bieżący ławy przypada około 80-120 kg stali zbrojeniowej, ale ta wartość różni się w zależności od szerokości ławy, grubości warstw gruntowych i planowanego obciążenia. Im szersza ław , tym większa powierzchnia przekroju wymaga przeniesienia naprężeń rozciągających stąd konieczność zastosowania większej liczby prętów lub większej ich średnicy w dolnej strefie roboczej.

Stal żebrowana klasy A-II lub A-III (według normy PN-EN 10080) zapewnia odpowiednią ciągliwość, która jest kluczowa w fundamentach, gdzie dominują obciążenia zmienne pochodzące od parcia gruntu i osiadania budynku. Gładka stal nie jest zalecana wprost przez normy jej przyczepność do betonu jest zbyt niska, co może prowadzić do przedwczesnego zarysowania strefy korony fundamentu.

Dowiedz się więcej o Zbrojenie Narożników Ław Fundamentowych

Zasady doboru średnicy prętów w zależności od szerokości ławy

Przy szerokości ławy do 60 cm standardowo stosuje się dwie warstwy zbrojenia dolną i górną każda z nich składa się z dwóch lub trzech prętów podłużnych. Przy szerszych fundamentach, sięgających 80-100 cm, projektanci często wprowadzają dodatkowe pręty poprzeczne rozmieszczone prostopadle do osi ławy, pełniące funkcję strzemion konstrukcyjnych.

Warto zwrócić uwagę na otulinę minimalna grubość betonu przykrywającego stal wynosi 35 mm w fundamentach narażonych na bezpośredni kontakt z gruntem. Wynika to z wymagań normy PN-EN 1992-1-1 (Eurokod 2), która chroni zbrojenie przed korozją. Odległość prętów od krawędzi ławy musi być zachowana precyzyjnie, bo inaczej wilgoć i sole mineralne z gleby docierają do stali szybciej, niż przewiduje projekt.

Kiedy nie stosować zbyt grubych prętów

Przekonanie, że grubsze pręty zawsze oznaczają większą wytrzymałość, jest błędne w kontekście fundamentów. Średnice powyżej 16 mm utrudniają wykonanie prawidłowych zakładek, wymagają większych wymiarów ławy na otulinę i zwiększają koszty bez proporcjonalnego wzrostu nośności w warunkach domowych obciążeń. Ponadto zbyt sztywna konstrukcja nie będzie w stanie właściwie rozdzielić naprężeń elastyczność pracy żelbetu jest kluczowa dla trwałości całego budynku.

Zobacz Szalowanie Ław Fundamentowych Cennik

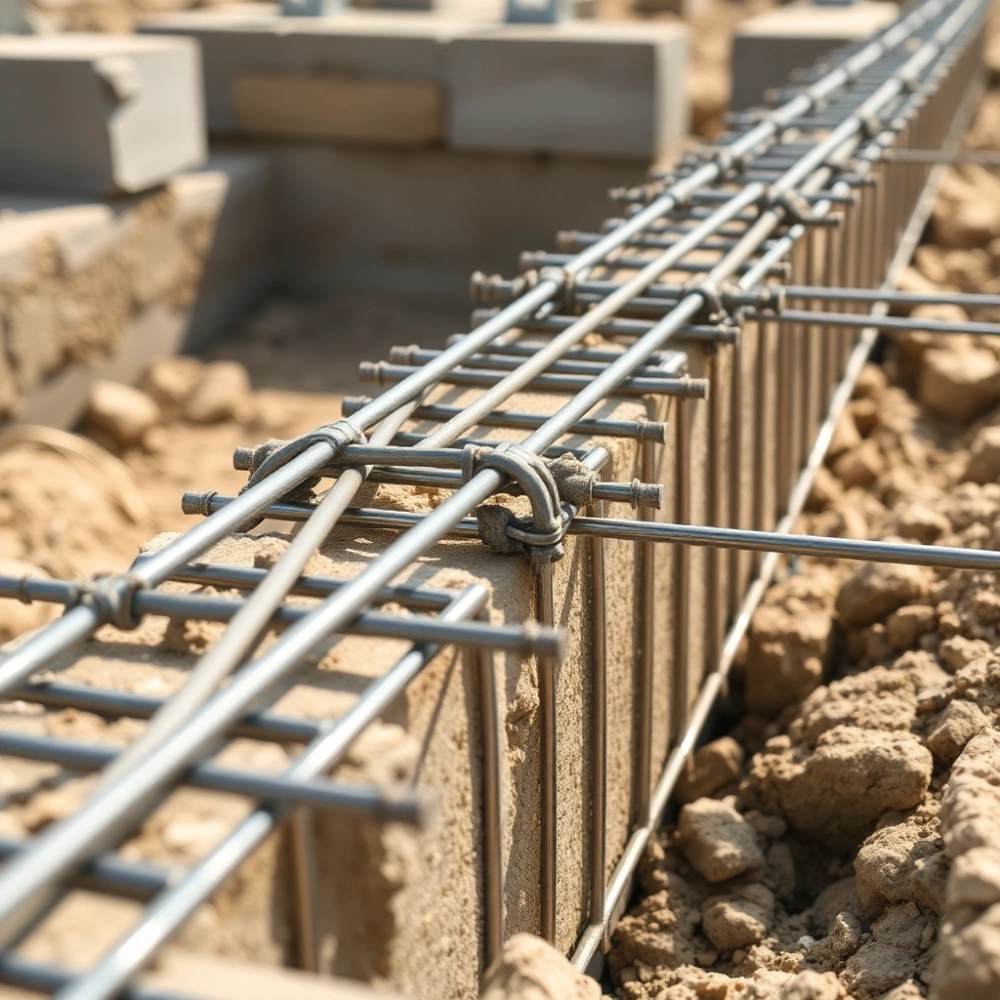

Układ prętów w zbrojeniu ławy fundamentowej

Poprawny układ zbrojenia to nie przypadkowe rozłożenie stali na dnie wykopu, lecz przemyślany układ warstw, który odpowiada na konkretne siły działające w fundamentach. W standardowej ławie domu jednorodzinnego wyróżnia się strefę dolną pracującą na rozciąganie przy osiadaniu budynku oraz strefę górną, która przejmuje naprężenia od parcia gruntu przy rozmrożeniu lub podczas niestatecznego gruntu.

Pręty dolne układa się bezpośrednio na warstwie betonu podkładowego, oddzielone od gruntu folią budowlaną wywiniętą około 20 cm ponad krawędź wykopu. Ta folia pełni podwójną funkcję: zapobiega mieszaniu się gruntu z betonem i chroni zaczyn cementowy przed przedwczesnym odwodnieniem, co mogłoby osłabić wiązanie mieszanki. Folia musi być sklejona taśmą w zakładach i zabezpieczona przed osuwaniem najczęściej przybija się ją tymczasowo deską do kołków wbitych w skarpę wykopu.

Warstwa betonu podkładowego, potocznie zwana chudym betonem, ma standardową grubość 10 cm. Jej obecność stabilizuje dno wykopu, wyrównuje nierówności podłoża i tworzy czystą powierzchnię roboczą dla zbrojarza. Bez niej pręty leżałyby bezpośrednio na gruncie, co narusza warunki normowe dotyczące otuliny wilgoć z ziemi dyfunduje do stali, przyspieszając korozję.

Podobny artykuł Obliczenia Ławy Fundamentowej Przykład

Technika rozmieszczania prętów podłużnych

Pręty podłużne dolne należy układać równolegle do osi ławy, zachowując odstępy zgodne z projektem zazwyczaj 15-25 cm między osiami prętów. Odstęp ten nie jest dowolny: zbyt gęste rozmieszczenie utrudnia penetrację betonu między prętami podczas zalewania ławy, tworząc pustki powietrzne obniżające wytrzymałość. Zbyt rzadkie rozłożenie osłabia ciągłość strefy rozciąganej i może prowadzić do koncentracji naprężeń w jednym przekroju.

Każdy pręt musi być podparty dystansami z tworzywa lub betonu tak zwanymi podkładkami dystansowymi które utrzymują stal na właściwej wysokości nad folią. Podkładki te zapewniają minimalną otulinę 35 mm od spodu, a ich rozstaw nie może przekraczać 1 metra, bo pręt pod własnym ciężarem może się odkształcić, naruszając planowany układ geometryczny zbrojenia.

Pręty poprzeczne i strzemiona kiedy są potrzebne

W fundamentach szerokich na więcej niż 60 cm projektanci zalecają wprowadzenie prętów poprzecznych lub strzemion łączących warstwy dolną i górną. Strzemiona najczęściej przyjmują formę prętów wygiętych w kształt prostokątny, które obejmują pręty podłużne i są zaczepione w dolnej warstwie zbrojenia. Ich funkcja polega na ograniczeniu rozwarstwiania się betonu pod wpływem naprężeń ścinających.

Strzemiona montuje się co 30-50 cm wzdłuż ławy, przy czym gęstość ich rozmieszczenia rośnie w strefach przy ścianach nośnych, gdzie obciążenia skupione generują największe momenty gnące. W praktyce wykonawczej często zdarza się pomijanie strzemion w częściach fundamentu, które wykonawca uzna za mniej obciążone to błąd wynikający z braku zrozumienia mechaniki żelbetu, bo momenty gnące w ławie zmieniają się wzdłuż budynku w zależności od rozkładu ścian.

Zakładki i łączenia prętów najważniejsze zasady

Żaden projekt nie zakłada ciągłości prętów na całej długości budynku fizycznie jest to niemożliwe ze względu na ograniczenia transportowe i logistykę budowy. Stąd konieczność wykonywania zakładek, czyli miejsc, gdzie dwa pręty zachodzą na siebie na określoną długość, tworząc ciągłość mechaniczną. Długość zakładki nie jest wartością dowolną normy określają ją precyzyjnie na podstawie średnicy pręta, klasy stali i warunków pracy złącza.

Dla stali żebrowanej klasy A-III (B500SP) minimalna długość zakładki wynosi 50 średnic pręta w warunkach normalnych przykładowo dla pręta Φ12 mm jest to 600 mm. W strefach rozciąganych, gdzie pracuje dolna warstwa zbrojenia, wymagania są ostrzejsze i długość zakładki może wzrosnąć do 60-70 średnic. Oznacza to, że zakładka na pręcie Φ12 mm może wymagać nawet 840 mm zachodzenia na siebie segmentów, co musi być uwzględnione przy zamawianiu długości prętów.

Technika wiązania prętów w zakładkach

Pręty w zakładkach łączy się tradycyjnie drutem wiązałkowym najczęściej o średnicy 1,0-1,4 mm którym obejmuje się oba pręty w miejscu styku, wykonując minimum trzy obroty szczypcami lub wijaarką mechaniczną. Połączenie musi być wystarczająco sztywne, żeby utrzymać pręty w stabilnym położeniu podczas zalewania betonem, ale nie na tyle silne, żeby uniemożliwić ewentualne korekty przed zastygnięciem mieszanki.

Alternatywą dla wiązania drutem są złącza mechaniczne tuleje gwintowane lub końcówki sprężyste, które zakłada się na końcach prętów i skręca. Ich zaletą jest powtarzalność parametrów połączenia i oszczędność czasu na budowie, jednak wymagają precyzyjnego osadzenia w betonie i stosowania wyłącznie wówczas, gdy projekt przewiduje takie rozwiązanie. Złącza mechaniczne muszą przenosić minimum 125% nominalnej siły rozciągającej pręta.

Unikanie typowych błędów przy łączeniach

Najczęstszym błędem jest lokalizowanie zakładek obok siebie w jednym miejscu jeśli wszystkie połączenia przypadają na tę samą strefę długościową ławy, powstaje punkt osłabienia konstrukcji, gdzie nośność przekroju jest niższa niż projektowano. Zgodnie z normą zakładki w sąsiednich prętach powinny być przesunięte względem siebie o minimum 60 średnic pręta, co wymaga planowania rozmieszczenia złączy jeszcze przed zamówieniem stali.

Innym powszechnym niedopatrzeniem jest zbyt krótka zakładka wykonawcy oszczędzający na materiale docinają pręty zbyt wcześnie, licząc, że inspektor nadzoru tego nie sprawdzi. Skutki tego uchybienia ujawniają się dopiero po latach, gdy budynek zaczyna osiadać nierównomiernie, a w fundamentach pojawiają się ukośne pęknięcia świadczące o niedostatecznej ciągłości zbrojenia. Rozwiązanie tego problemu po fakcie jest niezwykle kosztowne i technicznie skomplikowane.

Tabele porównawcze parametrów technicznych

Kiedy unikać zakładek w newralgicznych strefach

W narożnikach budynku, gdzie koncentrują się największe momenty gnące, projektanci często nakazują ciągłość prętów zakładki w tych miejscach są niedopuszczalne bez specjalnej zgody konstruktora. Podobnie jest w strefach przy słupach, podporach i przy przebiegach instalacyjnych przebijających fundament każda przerwa w ciągłości stali wymaga analizy, czy nie wpłynie negatywnie na rozkład naprężeń w żelbecie.

Jeśli warunki budowy wymuszają wykonanie zakładki w newralgicznym miejscu, należy zastosować dodatkowe wzmocnienia w postaci prętów okapowych (doczołowych) lub pogrubionych nakładek. Takie rozwiązanie wymaga zgody projektanta i odpowiedniego wpisu do dziennika budowy, ponieważ stanowi odstępstwo od pierwotnego projektu konstrukcji.

Fundament to element, który raz wykonany i zasypany gruntem nie daje się już skorygować bezinwazyjnie. Dlatego każdy etap od przygotowania wykopu przez ułożenie folii i betonu podkładowego aż po wiązanie prętów wymaga takiej samej staranności. Inwestycja w jakość zbrojenia na tym etapie zwraca się wielokrotnie, gdy budynek stoi stabilnie przez dziesięciolecia bez pęknięć i osiadania, które mogłyby zniweczyć cały wysiłek włożony w wykończenie wnętrz.
