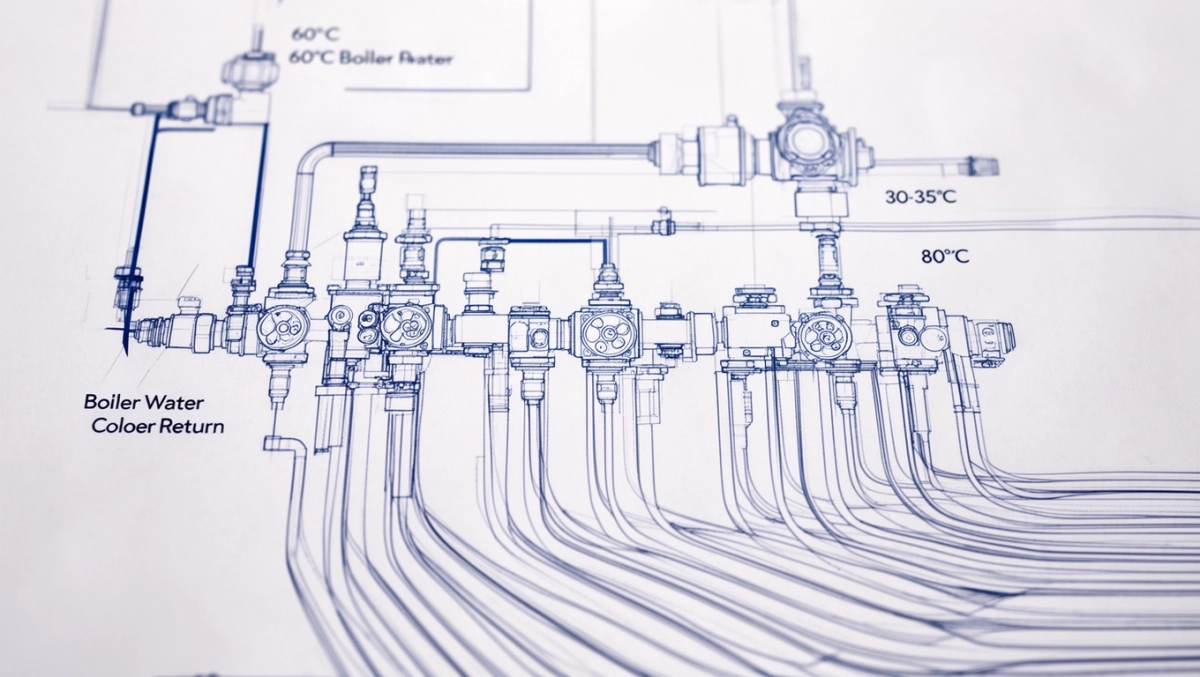

Schemat mieszacza do podłogówki, który pokazuje całą instalację

Jeśli planujesz instalację ogrzewania podłogowego, prędzej czy później natkniesz się na problem, który potrafi skutecznie zatrzymać nawet doświadczonych hydraulików: jak obniżyć temperaturę wody z kotła (często 70-90°C) do bezpiecznych 30-45°C wymaganych przez podłogówkę, nie tracąc przy tym wydajności całego systemu. Odpowiedź kryje się w pozornie prostym elemencie mieszaczu ale schemat jego podłączenia potrafi zaskoczyć nawet tych, którzy mają za sobą setki godzin przy instalacjach.

• Elementy schematu mieszacza do podłogówki, które musisz znać
• Praktyczny schemat podłączenia mieszacza z rozdzielaczem krok po kroku
• Najczęstsze błędy w schemacie mieszacza do podłogówki, których unikniesz
• Pytania i odpowiedzi mieszacz do podłogówki schemat

Elementy schematu mieszacza do podłogówki, które musisz znać

Zawór mieszający to serce każdego systemu ogrzewania podłogowego. Jego zadanie polega na kontrolowanym łączeniu strumienia gorącej wody z kotła z wodą powrotną z obwodów podłogowych. Bez tego mechanizmu temperatura zasilania podskakiwałaby gwałtownie przy każdym włączeniu kotła, prowadząc do przegrzewania wylewki i deformacji rur. Trój zawór termostatyczny działa w oparciu o prostą zasadę: w momencie gdy czujnik wykryje wzrost temperatury powyżej ustawionej wartości, element mieszający automatycznie przekierowuje część schłodzonej wody powrotnej do obiegu, obniżając tym samym temperaturę zasilania bez konieczności wyłączania kotła.

Koszyk mieszający, często pomijany w amatorskich opracowaniach, pełni funkcję dynamicznego bufora cieplnego. To właśnie on pozwala na płynne przejście między trybami pracy gdy kocioł pracuje na pełnej mocy, koszyk magazynuje nadmiar ciepła, a gdy zapotrzebowanie spada, oddaje je stopniowo do instalacji. W praktyce oznacza to, że temperatura wody zasilającej nie zmienia się skokowo przy każdej zmianie termostatu, lecz ewoluuje łagodnie w przedziale 2-3°C. Dla komfortu użytkownika różnica jest odczuwalna natychmiast podłoga nie „oddycha" gorącymi i zimnymi falami.

Siłownik elektryczny montowany na zaworze mieszającym umożliwia automatyczne sterowanie temperaturą bez ręcznej interwencji właściciela. Współczesne siłowniki pracują w trybie modulacji ciągłej, co oznacza, że zamiast przestawiać zawór między pozycjami skrajnymi (otwarty/zamknięty), płynnie regulują stopień otwarcia z dokładnością do kilku procent. Rezultatem jest stabilniejsza temperatura i niższe zużycie energii przez pompę obiegową. Siłowniki 230V są nadal najczęściej spotykanym standardem w budynkach jednorodzinnych, natomiast w nowych instalacjach coraz powszechniejsze stają się modele 24V z protokołem OpenTherm pozwalającym na komunikację z kotłem kondensacyjnym.

Może Cię zainteresować też ten artykuł Jak ustawić mieszacz do podłogówki

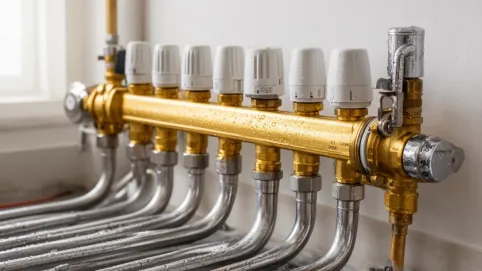

Rozdzielacz pełni rolę centralnego węzła dystrybucyjnego to do niego dochodzą wszystkie obwody podłogowe, a każdy z nich wyposażony jest w zawory odcinające oraz rotametry umożliwiające precyzyjne wyważenie przepływu. Na schemacie rozdzielacz zajmuje centralne miejsce nie bez powodu: odległości od mieszacza do każdego obwodu powinny być zbliżone, aby uniknąć nierównomiernego rozkładu temperatur. Profesjonalni instalatorzy stosują zasadę maksymalnej różnicy długości między najkrótszym a najdłuższym obwodem na poziomie 15-20%, co przekłada się na konieczność precyzyjnego zaprojektowania trasy rur przed rozpoczęciem montażu.

Praktyczny schemat podłączenia mieszacza z rozdzielaczem krok po kroku

Podstawowa konfiguracja systemu z mieszaczem trój zaworem wymaga doprowadzenia trzech przewodów rurowych do korpusu zaworu: zasilania z kotła (strumień gorący), powrotu z rozdzielacza (strumień zimny) oraz wyjścia mieszanki do rozdzielacza. Kolejność podłączenia ma znaczenie praktyczne zawór mieszający instaluje się zawsze między kotłem a rozdzielaczem, przy czym odległość nie powinna przekraczać 2 metrów, jeśli chcemy uniknąć strat ciśnienia wymagających zastosowania mocniejszej pompy obiegowej. W przypadku większych odległości rekomenduje się montaż pompy tuż za zaworem, aby zrekompensować opory przepływu na dłuższych odcinkach.

Podłączenie siłownika do zaworu mieszającego wymaga sprawdzenia kierunku obrotu większość producentów stosuje standard, w którym obrót zgodny z ruchem wskazówek zegara zamyka przepływ gorącej wody. Przed pierwszym uruchomieniem warto wykonać manualne przestawienie zaworu, obserwując zachowanie temperatury na termometrze zamontowanym na wyjściu. Błąd w kierunku działania skutkuje sytuacją odwrotną do zamierzonej zamiast obniżać temperaturę, zawór będzie ją podwyższał, co przy natychmiastowym uruchomieniu kotła może doprowadzić do uszkodzenia wylewki w ciągu kilkunastu minut.

Zobacz także Jak podłączyć zawór mieszający do podłogówki

Przepływomierz (rotametr) przy każdym obwodzie rozdzielacza wymaga regulacji zgodnej z projektem instalacji. Typowy wzór obliczeniowy uwzględnia moc grzewczą pomieszczenia oraz różnicę temperatur między zasilaniem a powrotem dla podłogówki o delta T wynoszącym 8°C i mocy 80 W/m² przepływ wyniesie około 0,03 m³/h na metr kwadratowy powierzchni. Przy 20 m² pokoju otrzymujemy przepływ rzędu 0,6 m³/h. Jeśli rotametr wskazuje wartość znacząco odbiegającą od obliczeń, należy sprawdzić szczelność zaworów odcinających oraz czy nie doszło do powietrzania instalacji pęcherz powietrza w obiegu potrafi zredukować przepływ nawet o 40%, objawiając się chłodniejszymi strefami przy końcach pętli.

Zawór bezpieczeństwa (grupa bezpieczeństwa) montowany przy rozdzielaczu chroni system przed nadmiernym wzrostem ciśnienia. Ciśnienie robocze w ogrzewaniu podłogowym wynosi zazwyczaj 1,5-2,5 bara, a zawór bezpieczeństwa ustawia się na wartość nie wyższą niż 3 bary. Przed napełnieniem instalacji trzeba wykonać próbę ciśnieniową norma PN-EN 1264 zaleca utrzymanie ciśnienia próbnego na poziomie 1,5-krotności ciśnienia roboczego przez minimum 30 minut bez spadku. Spadek ciśnienia świadczy o nieszczelności, którą należy zlokalizować przed zakryciem rur wylewką.

Najczęstsze błędy w schemacie mieszacza do podłogówki, których unikniesz

Przypadkowe odwrócenie kierunku podłączenia zaworu mieszającego to błąd spotykany w co trzecim amatorskim montażu. Zawór trój wyposażony jest w oznaczenia kierunkowe na korpusie, a ich zignorowanie skutkuje temperaturą zasilania przekraczającą bezpieczne 50°C. Skutki ujawniają się po tygodniu lub dwóch wylewka zaczyna pękać, fugi między płytkami klawiszują, a w najgorszym scenariuszu rury PE-Xa ulegają degradacji termicznej. Rozpoznanie problemu na czas wymaga zamontowania czujnika temperatury bezpośrednio przy wyjściu z mieszacza jeśli wskazania przekraczają 45°C przy ustawionym docelowo 35°C, kierunek podłączenia jest nieprawidłowy.

Warto przeczytać także o Zawór mieszający do podłogówki jak ustawić

Zbyt mała wydajność pompy obiegowej to druga pod względem częstości awaria systemu z mieszaczem. Pompa dobierana jest na podstawie sumy oporów przepływu przez wszystkie obwody podłogowe, ale instalatorzy często zapominają o uwzględnieniu oporu samego zaworu mieszającego ten może generować stratę rzędu 20-30 mbar na najwyższym stopniu otwarcia. Przy 8 obwodach podłogowych suma oporów potrafi przekroczyć 150 mbar, co wymaga pompy o wysokości podnoszenia minimum 6 metrów słupa wody. Stosowanie pomp o niższej wydajności skutkuje nierównomiernym nagrzewaniem pomieszczeń i koniecznością podnoszenia temperatury kotła, co zwiększa koszty eksploatacji o 15-20%.

Pominięcie naczynia wzbiorczego lub jego nieprawidłowe umiejscowienie powoduje niestabilność ciśnienia w zamkniętym obiedze grzewczym. Naczynie wzbiorcze powinno być zamontowane na powrocie przed pompą obiegową tak aby w całym obiegu panowało ciśnienie wyższe niż ciśnienie nasycenia wody przy maksymalnej temperaturze pracy. Dla temperatury 50°C minimalne ciśnienie wynosi 1,2 bara, ale profesjonalna instalacja utrzymuje ciśnienie na poziomie 1,5 bara z zapasem na ekspansję termiczną. Zbyt niskie ciśnienie objawia się alarmami kotła o niedostatecznym przepływie, a w skrajnych przypadkach całkowitym zatrzymaniem pracy systemu.

Brak separacji hydraulicznej między obiegiem kotła a obiegiem podłogowym skutkuje wzajemnym wpływem pracy obu urządzeń. Dla systemów powyżej 15 kW bezwzględnie należy zastosować separator hydrauliczny (pływak) lub sprzęgło bezdławicowe. Bez tego elementu zmiana przepływu w jednym obiegu wpływa na parametry drugiego, powodując niestabilność regulatora temperatury. Separator tworzy strefę o stałym ciśnieniu i temperaturze, pozwalając na niezależne zarządzanie mocą kotła i rozdzielaczem podłogowym. Koszt separatora rzędu 300-500 PLN zwraca się w ciągu pierwszego sezonu grzewczego dzięki optymalizacji pracy systemu.

Niewłaściwy dobór zaworu mieszającego pod względem przepływu maksymalnego to błąd często wynikający z oszczędności przy zakupie komponentów. Zawory mieszające dostępne są w wersjach o przepływie od 1,5 do 7 m³/h, a dobór zależy od sumy przepływów wszystkich obwodów przy pełnym obciążeniu systemu. Zawór o przepływie maksymalnym 2,5 m³/h zamontowany w instalacji wymagającej 3 m³/h będzie pracował na granicy możliwości przepływ nominalny osiągnie przy 90% otwarciu, co pozostawia minimalny margines na regulację i skutkuje niestabilnym sterowaniem temperatury. Wartość przepływu projektowego należy pomnożyć przez współczynnik bezpieczeństwa 1,2 i wybrać zawór o przepływie maksymalnym nie mniejszym niż wynik tego działania.

Zapomnienie o izolacji termicznej rur łączących mieszacz z rozdzielaczem prowadzi do strat ciepła sięgających 15-20 W na każdy metr bieżący niezaizolowanego przewodu. Przy różnicy temperatur 30°C między rurą a otoczeniem i współczynniku lambda izolacji 0,035 W/mK, rura o średnicy 22 mm wymaga warstwy izolacyjnej grubości minimum 20 mm dla ograniczenia strat do poziomu akceptowalnego. Pianka polietylenowa lub otulina z wełny mineralnej kosztuje niewiele w porównaniu z kosztami eksploatacyjnymi generowanymi przez mostki termiczne rachunek za gaz po pierwszym sezonie ujawni, czy oszczędność była uzasadniona.
