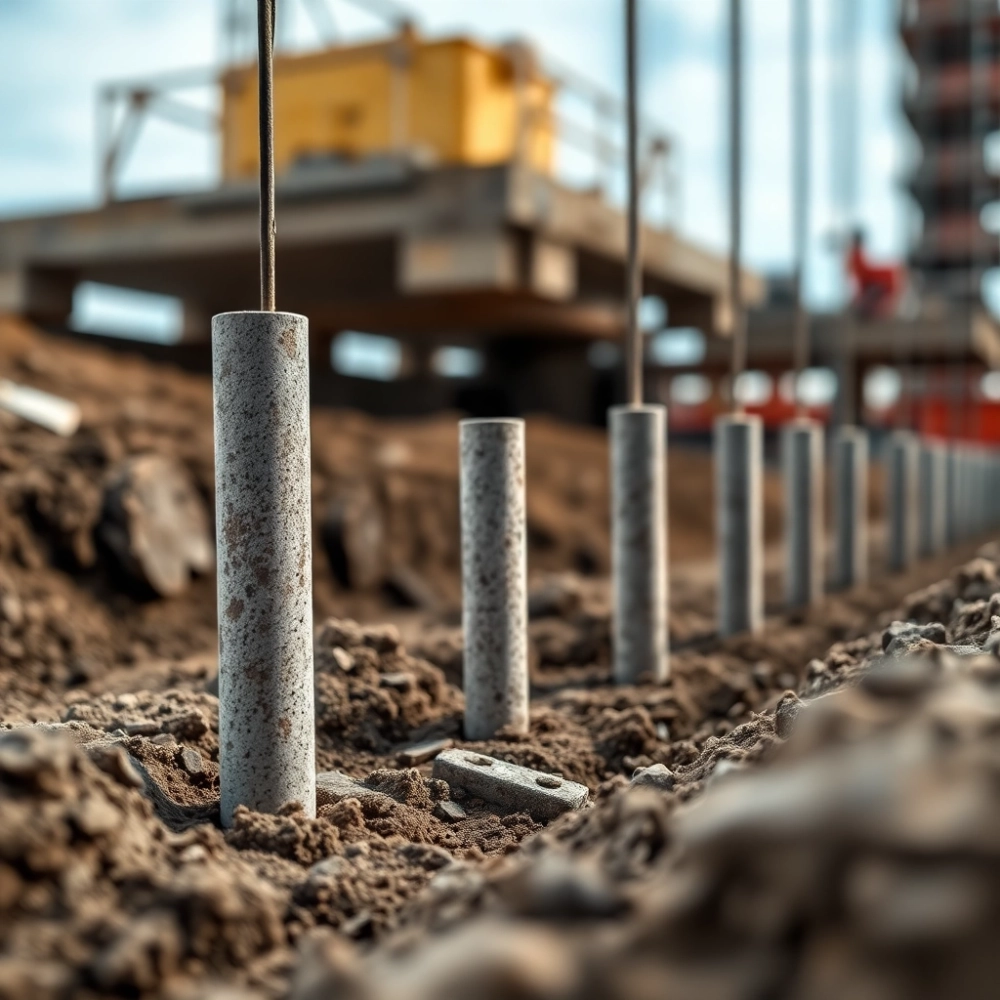

Mikropale pod fundamenty – rodzaje, zastosowanie, koszt

Mikropale pod fundamenty to często wybierana metoda posadowienia pośredniego, gdy podłoże gruntowe nie daje gwarancji trwałości i nośności dla standardowego wykopu. Dwa kluczowe dylematy to wybór technologii — mikropale iniekcyjne czy żerdziowe — oraz bilans ekonomiczny: czy koszty wykonania i mobilizacji sprzętu uzasadniają korzyści w postaci zmniejszenia osiadań i możliwości kontynuacji budowy bez rozległych wykopów. Trzeci wątek to ochrona zbrojenia i eksploatacja — zaczyn cementowy może chronić pręt, natomiast żerdzie stalowe wymagają systemowych muf i zabezpieczeń antykorozyjnych, co wpływa na trwałość i koszty. Poniżej przedstawiamy konkretne dane, praktyczne wskazówki wykonawcze i analizę zastosowań dla obiektów od lekkiego budynku do konstrukcji infrastrukturalnych.

• Rodzaje mikropali — iniekcyjne i żerdziowe
• Mikropale iniekcyjne — technologia i materiały
• Mikropale żerdziowe — żerdzie stalowe i łączenia mufowe
• Kiedy stosować mikropale pod fundamenty
• Mikropale pod dom jednorodzinny — wskazania i ograniczenia
• Koszt mikropali pod fundamenty — od czego zależy
• Parametry techniczne mikropali i wymagania materiałowe
• Pytania i odpowiedzi – mikropale pod fundamenty

Wstępna analiza typowych parametrów mikropali pod fundamenty oraz podstawowych kosztów i nośności obrazuje, jakie warianty stosujemy najczęściej i gdzie można oczekiwać największych różnic ekonomicznych i konstrukcyjnych. Poniższa tabela zestawia wartości orientacyjne: średnice, długości, charakterystyczne nośności i typowe widełki kosztów realizacji w zł za metr bieżący, rozbite na mikropale iniekcyjne i żerdziowe. Dane opierają się na analizie ofert rynkowych, zapytaniach przetargowych oraz naszych prób i projektów, dlatego traktuj je jako punkt odniesienia, a nie katalog pewników.

Z tabeli wynika, że największą zmienność kosztu generuje rodzaj mikropala i trudność wykonania: obecność wód gruntowych, skał, lub konieczność stosowania muf zwiększa stawkę za metr. Z naszych obserwacji wynika też, że nośność zależy bardziej od interakcji z gruntem niż od samej średnicy, czyli dłuższy mikropal w warstwie stabilnej często przenosi więcej niż krótszy o większej średnicy. Przy planowaniu posadowienia pośredniego trzeba więc brać poprawkę na geologię i realne koszty sprzętu oraz robocizny.

Rodzaje mikropali — iniekcyjne i żerdziowe

Mikropale dzielimy zasadniczo na dwa typy technologiczne: iniekcyjne i żerdziowe. Pierwsze wykonywane są poprzez wiercenie otworu i wypełnienie go zaczynem cementowym (zaczynu), z umieszczonym wewnątrz prętem zbrojeniowym lub stalowym walcem; przenoszą obciążenia przede wszystkim przez tarcie pobocznicy, rzadziej przez opór końcowy. Drugie to żerdzie stalowe — rury gwintowane łączone mufami, które mogą być wprowadzane ruchem obrotowym lub wciskane; ich przewagą jest większa nośność na zginanie i możliwość uzyskania dużej sztywności przy niewielkiej średnicy.

Zobacz także: Mikropale Fundamentowe Cena: koszty i czynniki

Z naszego doświadczenia wybór między tymi rodzajami jest często kompromisem między dostępnością sprzętu, koniecznością ochrony zbrojenia i kosztem mobilizacji. Mikropale iniekcyjne sprawdzają się tam, gdzie chcemy ograniczyć hałas i wibracje oraz w warunkach trudnych hydrogeologicznie, ponieważ zaczyn cementowy stabilizuje otoczenie. Natomiast żerdziowe zwykle stosujemy tam, gdzie przewidujemy większe obciążenia poziome lub oczekujemy długich odcinków o stałej nośności.

W kontekście projektowania posadowienia pośredniego należy pamiętać o ograniczeniach średnicy oraz o dopuszczalnych metodach wykonania przy obiektach istniejących. Z naszych prób wynika, że w miejskiej zabudowie, gdzie wykop jest niemożliwy, mikropale stanowią rozwiązanie, które minimalizuje ingerencję w sąsiednie fundamenty. Gdy analizujemy posadowienie budynku, trzeba ocenić nośność, osiadanie oraz wpływ pracy mikropala na gruntowy układ nośny obiektu.

Mikropale iniekcyjne — technologia i materiały

Mikropale iniekcyjne opierają się na wierceniu osiowym otworu o średnicy najczęściej od 75 do 200 mm, wprowadzeniu zbrojenia i wtłoczeniu zaczynu cementowego pod kontrolowanym ciśnieniem. Zaczyn cementowy najczęściej przygotowujemy na bazie cementu CEM 42.5R lub 32.5R, z dodatkami plastyfikującymi i środkiem przeciwskurczowym w razie potrzeby; jego zadaniem jest przeniesienie obciążenia przez tarcie boczne oraz utworzenie ochronnej otuliny zbrojenia. Z naszego doświadczenia wynika, że właściwe dozowanie wody i cementu oraz kontrola ciśnienia iniekcji decydują o jakości połączenia z gruntem.

Materiały i jakość zaczynu

Technologia krok po kroku

• Badanie geotechniczne i wybór długości oraz średnicy mikropali.
• Wiercenie otworu na zaplanowaną głębokość z rejestracją parametrów.
• Wprowadzenie zbrojenia (pręt gwintowany lub kosz zbrojeniowy).
• Iniekcja zaczynu cementowego pod kontrolowanym ciśnieniem i monitorowanie przepływu.
• Rejestracja parametrów wykonania i zabezpieczenie głowicy fundamentowej.

Mikropale żerdziowe — żerdzie stalowe i łączenia mufowe

Mikropale żerdziowe składają się z rur stalowych gwintowanych na całej długości, łączonych systemowymi mufami; ten typ pozwala na szybkie przedłużanie elementu w miarę potrzeby i uzyskanie dużej wytrzymałości na zginanie przy stosunkowo małej średnicy. Z naszych prób wynika, że żerdzie świetnie sprawdzają się przy układaniu kolumn pod obciążeniami punktowymi oraz tam, gdzie przewiduje się obciążenia poziome związane z wiatrem lub dynamicznymi wpływami. Połączenia mufowe muszą być wykonane zgodnie z zaleceniami producenta i zwykle są wkręcane z momentem gwarantującym transfer sił.

Korzyści ze stosowania żerdzi stalowych obejmują większą odporność na uderzenia montażowe i lepszą nośność w zakresie zginania w porównaniu z pełnymi prętami o tym samym przekroju, natomiast uwagi dotyczą zabezpieczenia antykorozyjnego i kontroli szczelności połączeń. W praktyce realizacyjnej elementy mufowe wymagają dodatkowych badań jakości połączeń i ewentualnego zastosowania środków zabezpieczających gwinty. Z naszej analizy wynika, że w gruntach skalistych często żerdzie są jedynym technicznie opłacalnym rozwiązaniem.

Przy projektowaniu systemu z żerdziami warto uwzględnić parametry materiałowe rur (np. gatunek stali, grubość ścianki) i sposób wykonania prac montażowych oraz ewentualną konieczność zastosowania pokryć antykorozyjnych. Z naszych obserwacji wynika też, że koszt muf i pracy przy łączaniu może zwiększyć koszt jednostkowy mikropala nawet o 15–25%, co ma znaczenie przy dużych układach kolumn. Decyzję o zastosowaniu żerdzi podejmuje inżynier na podstawie nośności, wymogów użytkowych i dostępności elementów systemowych.

Kiedy stosować mikropale pod fundamenty

Mikropale stosujemy, gdy tradycyjne posadowienie bezpośrednie jest ryzykowne lub niemożliwe — na przykład przy słabym gruncie organicznym, wysadzinowym, w pobliżu istniejących budynków, przy ograniczonym dostępie do wykopu lub w sytuacjach, gdzie minimalizacja drgań jest wymagana. Z naszego doświadczenia wynika, że mikropale to też dobre rozwiązanie przy remontach, naprawach fundamentów oraz wzmocnieniach pod kolumny i słupy infrastruktury. Dodatkowo, tam gdzie planowany budynek ma wąskie strefy posadowienia lub gdy konieczne jest wykonanie prac z ograniczonym sprzętem, mikropale pozwalają na elastyczne dopasowanie do warunków.

Decyzja o zastosowaniu mikropali wymaga interpretacji wyników badań geotechnicznych: SPT, CPT, sondowań z pobraniem próbek i oceny poziomu wód gruntowych. Natomiast należy też zważyć aspekty ekonomiczne — czas i koszt mobilizacji sprzętu, prowadzenia technologii i zabezpieczenia prac. Z naszych prób wynika, że w wielu przypadkach szybka mobilizacja drogich urządzeń kompensuje się mniejszym zakresem robót ziemnych i krótszym czasem budowy, co przekłada się na racjonalność inwestycji.

Warto też uwzględnić kryteria funkcjonalne: jeżeli wymagana jest natychmiastowa przenoszalność obciążeń lub budowa ma być prowadzona etapami bez przerywania użytkowania obiektu sąsiedniego, mikropale często są jedyną opcją. Projektant powinien także ocenić wpływ nowych kolumn na istniejący układ odwadniający i sieci podziemne — ich lokalizacja może warunkować wybór technologii oraz konieczność użycia specjalistycznego sprzętu.

Mikropale pod dom jednorodzinny — wskazania i ograniczenia

Mikropale dla domu jednorodzinnego to rozwiązanie, które rozważamy, gdy grunt pod fundamem jest słaby, występują osiadania nierównomierne, lub gdy standardowy wykop grozi uszkodzeniem sąsiednich obiektów. Z naszych projektów wynika, że typowe potrzeby pojedynczego budynku można zrealizować przy użyciu 8–20 mikropali o nośności 100–300 kN każdy, w zależności od obciążeń i geologii. Jednak decyzja o zastosowaniu mikropali powinna uwzględniać opłacalność: przy prostych gruntach koszt może okazać się wyższy niż wzmocnienie tradycyjne.

Ograniczenia to m.in. dostęp dla sprzętu (nawet małe wiertnice wymagają miejsca manewrowego), ryzyko napotkania przeszkód gruntowych (np. głazy), oraz koszty dokumentacji i badań geotechnicznych. Z naszego doświadczenia wynika, że często inwestorzy wybierają mikropale, gdy chcą uniknąć głębokiego wykopu lub przeprowadzić prace bez przesiedlania mieszkańców sąsiednich domów. Przy projektowaniu fundamentów warto zatem porównać wariant z mikropalami i wariant z poszerzonym fundamentem lub płytą fundamentową.

Przykładowo: dla domu o rozpiętości fundamentu 10 m i obciążeniu przypadającym na narożnik ~250 kN, zastosowanie 4 mikropali o nośności 100–150 kN może być wystarczające; jednak projekt i obliczenia muszą uwzględnić grupową interakcję kolumn. Z naszych prób wynika, że liczba mikropali i ich rozstaw determinują ostateczne osiadanie i koszty — im więcej krótszych mikropali, tym często niższy koszt mobilizacji, ale wyższy koszt jednostkowy wykonania.

Koszt mikropali pod fundamenty — od czego zależy

Koszt mikropali zależy od wielu czynników: długości i średnicy, rodzaju mikropala (iniekcyjny vs żerdziowy), stopnia trudności gruntów (woda, głazy), konieczności wykonania ochrony antykorozyjnej, dostępności sprzętu i skali prac. Z naszych analiz wynika, że koszt za metr bieżący waha się w szerokich widełkach — jak pokazano w tabeli — ale wpływ na budżet ma też liczba mikropali oraz koszty mobilizacji i demobilizacji sprzętu. Przy mniejszych zleceniach udział kosztów stałych (dojazd, ustawienie wiertnicy) jest relatywnie wysoki.

Przykładowe rachunki orientacyjne: jeśli potrzebujemy 12 mikropali o długości średnio 8 m każdy, przy koszcie 600 PLN/m, wartość robót podstawowych to 12 × 8 × 600 = 57 600 PLN; do tego doliczyć należy koszty dokumentacji, badań, połączeń z fundamentem i ewentualnych zabezpieczeń klejem lub powłokami. Z naszych prób wynika, że koszty dodatkowe zwykle stanowią 15–30% wartości robót bezpośrednich, co inwestor powinien uwzględnić przy budżetowaniu.

Warto też pamiętać o oszczędnościach: mikropale mogą zredukować zakres wykopów i czas budowy, co w efekcie obniża koszty całkowite projektu. Nasza praktyka pokazuje, że przy złożonych warunkach gruntowych inwestycja w mikropale poprawia harmonogram i zmniejsza ryzyko kosztów awaryjnych związanych z naprawami fundamentów w przyszłości.

Parametry techniczne mikropali i wymagania materiałowe

Projektując mikropale pod fundamenty, należy uwzględnić parametry techniczne takie jak średnica, długość, nośność charakterystyczna, granicę plastyczności stali i recepturę zaczynu cementowego. Normy geotechniczne i konstrukcyjne (m.in. Eurokod 7 i krajowe wytyczne) wskazują, że obliczenia nośności powinny bazować na wynikach badań gruntu i testach nośności pojedynczych pali. Z naszych doświadczeń wynika, że dokumentacja powinna zawierać nie tylko projektowa nośność, ale także procedury wykonawcze i kryteria kontroli jakości przy wykonywaniu zaczynów i muf.

Materiały używane do mikropali to przede wszystkim cement CEM 42.5R (dopuszczalne CEM 32.5R w niektórych przypadkach), pręty gwintowane lub rury stalowe (najczęściej gatunki odpowiadające S235–S355), mufy systemowe oraz domieszki do zaczynów. Wymagania dotyczące jakości materiałów obejmują certyfikaty i deklaracje zgodności, a także kontrolę wlotu i składu zaczynu na placu budowy. Z naszych prób wynika, że nieprawidłowa receptura zaczynu wpływa bezpośrednio na tarcie boczne i trwałość mikropala.

Parametry badawcze obejmują testy sondą i SPT, a następnie lokalne testy obciążeniowe (statyczne) dla potwierdzenia nośności projektowej. Przy większych obciążeniach lub w krytycznych projektach zalecamy wykonanie testu pełnozakresowego, w którym mierzy się odkształcenia przy wzrastającym obciążeniu. Nasza praktyka pokazuje, że testy te często wykazują, iż rzeczywista nośność może przewyższać wartości przyjęte w wyjściowym projekcie, ale bez testów trudno to udokumentować.

Pytania i odpowiedzi – mikropale pod fundamenty

• Czym są mikropale i kiedy stosuje się je pod fundamenty?

  Mikropale to pale fundamentowe wiercone o średnicy nieprzekraczającej 300 mm lub pale przemieszczeniowe o średnicy do 150 mm. Stosuje się je jako posadowienie pośrednie obiektów oraz do wzmocnienia podłoża gruntowego, szczególnie tam gdzie przestrzeń jest ograniczona lub gdy grunt ma niską nośność.

• Jakie są najczęściej stosowane technologie wykonania mikropali?

  Wyróżnia się m.in. mikropale ze żerdzi stalowych nazywane buławami, czyli rury gwintowane łączone mufami, oraz mikropale iniekcyjne wykonywane z zaczynu cementowego. Buławy zapewniają większą wytrzymałość na zginanie i ścinanie niż pełne pręty o tym samym przekroju.

• Jakie materiały stosuje się w mikropalach iniekcyjnych?

  Mikropale iniekcyjne wykonuje się z zaczynu cementowego przygotowanego z cementu o wysokiej wytrzymałości, zwykle CEM 42.5R, dopuszczalnie CEM 32.5R. Zaczyn zapewnia przenoszenie obciążeń przez tarcie pobocznicy i pełni funkcję ochrony antykorozyjnej zbrojenia.

• W jaki sposób mikropale przenoszą obciążenia i jakie są ich praktyczne zalety?

  Mikropale przenoszą obciążenia głównie przez tarcie pobocznicy oraz, w zależności od warunków, przez podporę końcową. Są skuteczne przy wzmacnianiu istniejących fundamentów, na działkach o ograniczonej dostępności oraz gdy konieczne są mniejsze średnice wierceń. Mikropale iniekcyjne dodatkowo zabezpieczają zbrojenie przed korozją.
