Mocowanie poręczy drewnianej do słupka – sprawdzone sposoby na lata

Łączniki i wsporniki do drewnianej poręczy na słupku

Drewniana poręcz na słupku to rozwiązanie, które sprawdza się zarówno w klasycznych schodach, jak i na tarasach, balkonach czy galeriach. Drewno daje ciepło i naturalny charakter, ale jednocześnie wymaga starannego doboru elementów stalowych, które przenoszą obciążenia i utrzymują geometrię całej balustrady. To właśnie łączniki decydują o tym, czy balustrada będzie sztywna po latach użytkowania, czy zacznie się chwiać po pierwszym sezonie.

• Montaż poręczy drewnianej do słupka krok po kroku
• Najczęstsze błędy przy mocowaniu poręczy do słupka
• Checklista przed zakupem mocowania
• Dobór mocowania do konkretnej sytuacji
• Kiedy nie warto iść na skróty

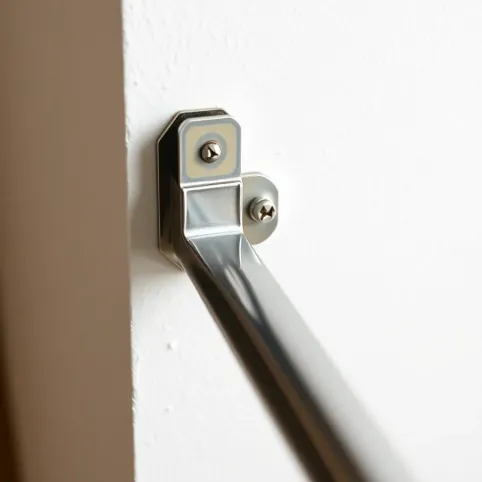

W codziennej praktyce montażowej najczęściej stosuje się trzy grupy mocowań. Pierwszą są uchwyty przyścienne, czyli wsporniki kątowe przylegające do ściany lub boku słupka, przejmujące siły pionowe i poziome. Drugą stanowią łączniki czołowe, osadzane w osi słupka, które pozwalają uzyskać ciągłą linię poręczy bez widocznych konsol. Trzecią grupę tworzą adaptery i blachy montażowe, umożliwiające połączenie drewna ze stalowym słupkiem nierdzewnym lub z elementami kotwionymi w betonie.

Przy doborze konkretnego rozwiązania liczy się przede wszystkim średnica rury lub przekrój drewna, do którego trafia poręcz. W Polsce najpopularniejsze są słupki stalowe o średnicy 42,4 mm oraz cięższe profile 48,3 mm, spotykane w balustradach tarasowych i schodowych. Drewniane poręcze o przekroju okrągłym dobiera się zazwyczaj do tych samych średnic, co ułatwia zastosowanie standardowych tulei i rozet dystansowych. W przypadku poręczy prostokątnych sięga się po łączniki z płaską płytką bazową i śrubami ukrytymi w drewnie.

Równie istotną rolę odgrywa materiał mocowania. Stal AISI 304 świetnie sprawdza się w suchych wnętrzach, gdzie nie ma ryzyka kontaktu z wilgocią i solą. Na zewnątrz, w strefach nadmorskich oraz przy basenach, bezpieczniejsza jest stal AISI 316, nazywana kwasoodporną, odporna na chlorki i kwasy organiczne. Różnica cen sięga zwykle 30-50%, ale w środowisku agresywnym to jedyny sposób, by uniknąć korozji wżerowej, która po dwóch sezonach osłabia połączenie.

Montaż poręczy drewnianej do słupka krok po kroku

Sam montaż nie jest trudny technicznie, ale wymaga trzech rzeczy: dokładności, odpowiednich kotew i cierpliwości. Pośpiech przy wyznaczaniu punktów mocowania kończy się zwykle krzywą linią poręczy, którą widać natychmiast po zamontowaniu.

Wyznaczenie pozycji słupków i mocowań

Zanim powstanie pierwszy otwór, warto wytrasować linię balustrady laserem lub rozciągniętym sznurem. Rozstaw słupków stalowych w schodach nie powinien przekraczać 1100 mm, a w strefach intensywnie użytkowanych (klatki schodowe w budynkach użyteczności publicznej) zejść do 900 mm. To wymóg wynikający z normy PN-EN 1991-1-1, traktującej balustradę jako barierę przeciw upadkowi z wysokości powyżej 1 m.

W obrębie każdego słupka trzeba wyznaczyć miejsce przylegania łącznika. Przy uchwytach przyściennych ważne jest zachowanie minimalnego odstępu 40-60 mm między ścianą a osią poręczy, co zapewnia pewny chwyt dłoni. Łączniki czołowe wymagają osiowania idealnie w jednej linii, inaczej drewno zacznie „skakać" na łączeniach.

Wiercenie i kotwienie

Do betonu i pełnej cegły ceramicznej sprawdzają się kotwy mechaniczne typu M10/M12 o nośności 5-8 kN na wyrywanie. W betonie zbrojonym lepiej użyć kotew chemicznych, które nie wywołują naprężeń rozporowych i nie osłabiają otuliny zbrojenia. W murach z cegły dziurawki lub bloczków silikatowych konieczne są kotwy o zwiększonej powierzchni rozporowej albo przejście przez całą grubość ściany z podkładką od strony zewnętrznej.

Przywiercanie podstawy wspornika powinno odbywać się po uprzednim usunięciu pyłu z otworu sprężonym powietrzem lub odkurzaczem. Pył betonowy obniża przyczepność kotew chemicznych nawet o 40%, co w praktyce oznacza realne ryzyko wyrwania przy silnym szarpnięciu.

Osadzenie drewnianej poręczy

Drewno wprowadzane do łącznika powinno być suche, o wilgotności 8-12%. Przy wilgotności powyżej 15% poręcz po sezonie grzewczym zacznie pękać, a w szczelinach osadzonych na tulei stalowej pojawi się niebezpieczny luz. Przy montażu czołowym wkręty lub śruby przechodzą przez otwór w łączniku i wchodzą w drewno minimum 40 mm, co daje wystarczający opór dla typowych obciążeń bocznych rzędu 0,5-1,0 kN/m.

Jeśli poręcz jest dębowa lub bukowa, warto nawiercić otwór pod wkręt cieńszym wiertłem. Twarde drewno bez nawiercenia pęka przy wkręcaniu, a mikropęknięcia otwierają drogę wilgoci, która po kilku miesiącach powoduje ciemne przebarwienia wokół mocowania.

Kontrola luzów i wykończenie

Po przykręceniu każdego słupka i odcinka poręczy trzeba sprawdzić sztywność ręcznym szarpnięciem. Akceptowalny luz to taki, którego nie da się wyczuć dłonią. Wszelkie „chodzenie" poręczy oznacza, że kotwa nie trzyma, śruba jest zbyt krótka albo wkręt trafił w sęk drewna. Każdy taki punkt trzeba poprawić od razu, bo balustrada nie wybacza kompromisów.

Najczęstsze błędy przy mocowaniu poręczy do słupka

Najpoważniejsze błędy nie wynikają z braku narzędzi, lecz z fałszywego poczucia, że „jakoś to będzie trzymać". Drewno i stal to materiały o zupełnie różnej rozszerzalności cieplnej, a połączenie między nimi przenosi zarówno obciążenia statyczne, jak i dynamiczne. Kilka powtarzających się wpadek odpowiada za większość reklamacji w pierwszych dwóch latach użytkowania.

Za mały dystans między mocowaniami

Przy rozstawie słupków powyżej 1100 mm drewno zaczyna pracować jak belka o zbyt dużej rozpiętości. Po roku widać ugięcie, po dwóch pęknięcia w okolicy wkrętów. To najczęstsza przyczyna sytuacji, w której poręcz trzyma się „na słowo honoru".

Prawidłowy rozstaw zależy od średnicy poręczy i obciążenia. Dla dębowej poręczy okrągłej 50 mm w strefie mieszkalnej wystarczy 1000 mm, ale przy intensywnym użytkowaniu (biura, hotele, budynki publiczne) trzeba zejść do 800 mm. Każdy dodatkowy punkt mocowania obniża moment zginający w drewnie o kilkanaście procent.

Stal AISI 304 na zewnątrz

To klasyk polskich tarasów. Wewnątrz stal 304 wygląda identycznie jak 316 i kosztuje mniej, więc pokusa jest duża. Po jednym sezonie zimowym na powierzchni pojawiają się brunatne plamy, po dwóch mikrootwory, które stają się ogniskami korozji wżerowej. W środowisku nadmorskim proces przyspiesza chlor z powietrza, przy basenach resztki chloru w aerozolu.

Rozwiązanie jest proste: wszystkie elementy zewnętrzne, a także te w łazienkach i saunach, muszą być ze stali AISI 316. Różnica w cenie zwraca się po pierwszej wymianie skorodowanych wsporników, która przy demontażu drewnianej poręczy oznacza zwykle uszkodzenie drewna.

Brak uszczelek przy szkle i drewnie

Łącznik metalowy opierający się bezpośrednio o drewno tworzy punktowy mostek termiczny i miejsce gromadzenia wilgoci. Po kilku miesiącach drewno pod wspornikiem szarzeje, a w skrajnych przypadkach zaczyna gnić. Przy łącznikach czołowych w szkle hartowanym brak podkładek EPDM powoduje kontakt szkło-metal, w którym każde uderzenie termiczne wywołuje mikropęknięcia.

Nigdy nie dociskaj poręczy drewnianej do gołej blachy wspornika. Zawsze stosuj przekładkę z tworzywa, filcu technicznego lub taśmy EPDM o grubości 1-2 mm. To rozwiązanie za kilkanaście groszy, które wydłuża żywotność połączenia o kilkanaście lat.

Niewłaściwy dobór kotwy do podłoża

Beton, cegła pełna, cegła dziurawka, bloczki silikatowe, drewno, stal, każde z tych podłoży wymaga innej kotwy. Najczęściej spotykany błąd to użycie uniwersalnych kołków rozporowych w cegle dziurawce, gdzie po pierwszym sezonie kołek „wędruje" w pustce i zaczyna się obracać. W takich przypadkach konieczne są kotwy chemiczne z sitówką lub kotwy segmentowe o zwiększonej powierzchni rozporowej.

Przy mocowaniu do konstrukcji stalowej trzeba pamiętać, że spawanie wspornika do słupka stalowego bezpośrednio na budowie zwykle nie wchodzi w grę ze względu na utratę właściwości antykorozyjnych w strefie spoiny. Lepiej użyć obejm regulowanych na śruby, które pozwalają na kontrolę geometrii.

Pomijanie konsultacji z konstruktorem

Balustrada powyżej 1 metra wysokości w budynku lub na tarasie to element, na który w większości przypadków wymagane jest obliczenie statyczne. Normy PN-EN 1991-1-1 oraz PN-EN 1993-1-1 definiują obciążenia poziome i pionowe, które musi przenieść połączenie. Bez sprawdzenia nośności wspornika i kotwy można mieć balustradę piękną wizualnie, ale niezgodną z przepisami.

W sytuacjach wątpliwych (wysokie tarasy, schody zewnętrzne, duże rozstawy słupków, nietypowe podłoże) konsultacja z konstruktorem to nie fanaberia, lecz warunek dopuszczenia do użytkowania. Koszt takiej konsultacji to ułamek procenta wartości całej balustrady.

Checklista przed zakupem mocowania

• Typ mocowania (przyścienne, czołowe, adapter)
• Średnica rury lub przekrój drewna (33,7 / 42,4 / 48,3 mm lub prostokąt)
• Materiał: AISI 304 do wnętrz, AISI 316 na zewnątrz i do stref mokrych
• Środowisko pracy: wewnętrzne, zewnętrzne, basen, strefa nadmorska
• Wykończenie: szlif (mat) czy poler (połysk)
• Nośność łącznika podana przez producenta w kN
• Kompatybilność z wybranym systemem słupków
• Zgodność z normą PN-EN 1991-1-1 dla danej lokalizacji

Dobór mocowania do konkretnej sytuacji

Wartości nośności dotyczą pojedynczego wspornika przy obciążeniu bocznym. W praktyce balustradę obciąża się równomiernie na całej długości, więc dobór powinien uwzględniać zarówno parametry mocowania, jak i rozstaw słupków. Zbyt mocny wspornik przy zbyt rzadkim rozstawie nie uratuje słabej kotwy, ale zbyt słaby wspornik przy gęstym rozstawie może być wąskim gardłem całej balustrady.

Kiedy nie warto iść na skróty

W wielu domowych realizacjach mocowanie poręczy do słupka wygląda na prostą czynność: wiercenie, wkręt, gotowe. Problem zaczyna się, gdy poręcz pracuje w środowisku zewnętrznym albo obciążenie jest wyższe niż domowe. Wtedy wybór między stalą 304 a 316, między kotwą mechaniczną a chemiczną, między wspornikiem przyściennym a czołowym decyduje o tym, czy balustrada przeżyje dekadę, czy tylko dwa sezony.

Mocowanie poręczy drewnianej do słupka wymaga świadomego doboru każdego elementu i materiału. Średnica rury musi odpowiadać tulei, kotwa, podłożu, a stal, środowisku. Brak jednego z tych ogniw prędzej czy później odsłoni się jako pęknięcie, korozja albo wyraźny luz. Dobrze zaprojektowane połączenie pozostaje niewidoczne przez lata i nie przypomina o sobie w żaden sposób, i właśnie to jest najlepsza miara jakości montażu.

Jeśli projekt obejmuje nietypowe obciążenia, wysokie tarasy lub agresywne środowisko, warto przed zakupem skonsultować dobór mocowań z działem technicznym dostawcy. Specjalista pomoże dobrać nie tylko sam łącznik, ale też komplet kotew, śrub i uszczelek, które razem stworzą trwały i bezpieczny węzeł konstrukcyjny. Taki kontakt przed zakupem zajmuje kilkanaście minut, a oszczędza tygodnie poprawek po pierwszej zimie.

Źródła danych i norm: PN-EN 1991-1-1 (obciążenia balustrad), PN-EN 1993-1-1 (konstrukcje stalowe), PN-EN 1995-1-1 (konstrukcje drewniane), katalogi techniczne producentów stali nierdzewnej AISI 304/316, wytyczne ITB dotyczące barier ochronnych.
