Montaż ogrzewania podłogowego wodnego krok po kroku

Montaż ogrzewania podłogowego wodnego to jedna z tych inwestycji, którą wykonuje się raz na kilkadziesiąt lat, a błędy kosztują potem przez cały okres eksploatacji domu. Źle ułożony obieg, za cienka izolacja albo zbyt agresywna wylewka potrafią zamienić wymarzone ciepło pod stopami w ciągłe awarie, rachunki wyższe niż zapowiadano i remont kucia podłogi. Dobrze zaprojektowana i prawidłowo zmontowana instalacja natomiast pracuje cicho przez 30-50 lat, równomiernie grzeje całe pomieszczenie i zużywa zauważalnie mniej energii niż klasyczne grzejniki.

• Schemat instalacji wodnego ogrzewania podłogowego
• Jaka rura do ogrzewania podłogowego wodnego?
• Wylewka i wygrzewanie pod ogrzewanie podłogowe wodne
• Najczęstsze błędy przy montażu wodnej podłogówki
• Dobór posadzki i źródła ciepła
• Serwis i konserwacja
• Najczęstsze pytania inwestorów

Schemat instalacji wodnego ogrzewania podłogowego

Zanim ekipa wejdzie na budowę z rolkami rur, inwestor powinien widzieć, co właściwie znajdzie się w przestrzeni między stropem a posadzką. Układ zaczyna się od źródła ciepła, najczęściej kotła gazowego, pompy ciepła albo kotłowni hybrydowej, a kończy na powierzchni podłogi. Między nimi pracuje cały łańcuch elementów, z których każdy ma precyzyjnie określoną rolę.

Schemat w uproszczeniu wygląda tak: źródło ciepła → sprzęgło hydrauliczne lub bufor → rozdzielacz główny → rozdzielacz ogrzewania podłogowego z siłownikami i przepływomierzami → pętle rur zatopione w wylewce → posadzka o niskim oporze cieplnym. Pompa obiegowa tłoczy wodę o temperaturze zasilania zwykle 30-45°C, znacznie niżej niż w klasycznej instalacji grzejnikowej, gdzie czynnik osiąga 60-75°C. Niższa temperatura zasilania przekłada się na mniejsze straty kominowe i lepszą sprawność każdego źródła ciepła, zwłaszcza pompy ciepła, dla której każdy stopień różnicy między temperaturą czynnika a temperaturą oddawania ciepła oznacza wyraźny spadek poboru prądu.

Pomiędzy rurami a stropem koniecznie musi znaleźć się warstwa izolacji termicznej. Bez niej ciepło ucieka w dół, w konstrukcję budynku, zamiast grzać pomieszczenie. Norma PN-EN 1264 określa wymagany opór cieplny tej warstwy w zależności od pomieszczenia poniżej: co najmniej R = 0,75 m²K/W nad ogrzewanym parterem i minimum R = 1,25 m²K/W nad piwnicą lub gruntem. W praktyce oznacza to 5-10 cm styropianu EPS 100 lub odpowiedniej płyty XPS/PIR o zbliżonej lambdzie.

Poszczególne pętle rur podłącza się do rozdzielacza, którego lokalizację warto ustalić przed tynkowaniem. Szafka rozdzielaczowa trafia najczęściej do wnęki w przedpokoju albo pod schodami, z dala od sypialni, by nie słychać było szumu przepływomierzy przy dużych prędkościach wody. Od rozdzielacza odchodzą przewody zasilające i powrotne do każdego pomieszczenia, przy czym każda pętla ma własny zawór regulacyjny. Dzięki temu kuchnia i łazienka mogą być cieplejsze niż sypialnia, bez konieczności utrzymywania jednej temperatury w całym domu.

? Na etapie projektu warto poprosić wykonawcę o schemat aksonometryczny z rozmieszczeniem pętli i numeracją obiegów. Ten sam dokument przyda się potem przy serwisie, odpowietrzaniu i lokalizacji ewentualnego wycieku.

Jak czytać taki schemat w praktyce

Rysunek izometryczny pokazuje rozdzielacz z prawej strony, a od niego ciągną się kolorowe linie oznaczające zasilanie i powrót poszczególnych pętli. Przy każdej z nich widnieje długość rury w metrach, średnica, krok rozstawu i obliczone zapotrzebowanie na ciepło w watach. Doświadczony projektant opisze także strefy dylatacyjne, miejsca łączeń z innymi instalacjami i przebieg przez progi, bo to tam najczęściej powstają mostki termiczne albo pęknięcia wylewki.

Jaka rura do ogrzewania podłogowego wodnego?

Rura stanowi kręgosłup całej instalacji i jednocześnie jej najdroższy element eksploatacyjny. To ona krąży zatopiona w betonie przez kilkadziesiąt lat, dlatego wybór materiału i średnicy nie powinien być przypadkowy. Na polskim rynku królują rury z tworzyw sztucznych, choć spotyka się też rozwiązania wielowarstwowe i miedziane.

Najpopularniejsze pozostają rury PE-Xc (polietylen usieciowany metodą elektronową) oraz PE-RT II (polietylen o podwyższonej odporności termicznej). Oba warianty cechuje dobra pamięć kształtu, odporność na inkrustację i gwarancja producenta sięgająca 50 lat. Rura PE-Xc o średnicy 16 mm i grubości ścianki 2 mm sprawdza się w większości domów jednorodzinnych, bo mieści się w standardowym wężu montażowym i daje się układać w ciasnych łukach. Coraz częściej stosuje się też rury 9,9 mm, lżejsze i cieńsze, ale wymagające dokładniejszego prowadzenia i mniejszego rozstawu pętli.

Parametry techniczne, które realnie wpływają na pracę instalacji, to przede wszystkim dopuszczalna temperatura i ciśnienie pracy, współczynnik pęcznienia oraz tzw. bariera antydyfuzyjna, czyli warstwa zapobiegająca przenikaniu tlenu do wody. Tlen w obiegu grzewczym oznacza korozję metalowych elementów rozdzielacza, pompy i kotła, a jego stałe uwalnianie z rur niezbrojonych potrafi po kilku latach zarosnąć instalację tlenkami żelaza. Większość rur do podłogówki ma fabryczną barierę EVOH, spełniającą wymóg normy DIN 4726.

⚠️ Rury bez bariery antydyfuzyjnej w systemie otwartym (z wymiennikiem pośrednim) mogą przepuszczać do 0,1 mg tlenu na litr wody na dobę. To wartość, która po 5 latach daje widoczne zmętnienie czynnika.

Ilość rury przypadająca na metr kwadratowy zależy od kroku rozstawu. Przy kroku 15 cm zużywa się około 6,5 mb rury na m², przy kroku 20 cm spada do 5 mb, a przy 30 cm do 3,3 mb. Długość pojedynczej pętli nie powinna przekraczać 80-120 mb przy średnicy 16 mm, bo rośnie spadek ciśnienia i nierównomiernie rozkłada się temperatura. Praktyczna zasada mówi: jedna pętla na pomieszczenie, a przy dużych pokojach (powyżej 20 m²) kilka pętli prowadzonych równolegle.

Wzory prowadzenia rur

Najpopularniejsze są dwa układy: ślimakowy i meandryczny. Ślimak (spiralny) zapewnia równomierny rozkład temperatury, bo rura zasilająca i powrotna leżą naprzemiennie. Świetnie sprawdza się w dużych, prostokątnych pokojach. Meander natomiast prowadzi się szybciej i lepiej sprawdza w wąskich pomieszczeniach, ale daje wyraźniejszą strefę chłodu między pętlami. W łazienkach popularna jest tak zwana ślimacznica podwójna z zagęszczonym rozstawem przy ścianach zewnętrznych, co kompensuje większą utratę ciepła przez przeszklenia.

Wylewka i wygrzewanie pod ogrzewanie podłogowe wodne

Rury leżą już na izolacji i przymocowane klipsami lub siatką. Teraz przychodzi moment, w którym większość inwestorów oddycha z ulgą, a większość błędów właśnie się rodzi. Wylewka pełni jednocześnie trzy funkcje: akumuluje ciepło, rozkłada je równomiernie i chroni rury przed uszkodzeniami mechanicznymi. Źle dobrana grubość albo źle prowadzone wygrzewanie potrafią zniweczyć tygodnie starannej pracy.

Standardowa grubość wylewki cementowej nad rurą wynosi 4,5-6 cm nad najwyższym punktem rury. Przy mniejszej grubości rozkład temperatury staje się nierównomierny, a rury są narażone na pęknięcia przy obciążeniach punktowych. Anhydryt (wylewka samopoziomująca na bazie siarczanu wapnia) pozwala zejść do 3,5-4,5 cm nad rurą dzięki lepszemu otuleniu i wyższej przewodności cieplnej. To istotne w remontach, gdzie każdy centymetr wysokości pomieszczenia ma znaczenie.

Anhydryt nie toleruje jednak pomieszczeń mokrych. Stały kontakt z wodą, na przykład w łazienkach z brodzikiem bez miski, prowadzi do pylenia i degradacji spoin. Tam bezpieczniej sięgnąć po wylewkę cementową lub cementowo-anhydrytową z dodatkami hydrofobowymi. Normę PN-EN 13813 warto przy tym wprost zacytować w umowie z wykonawcą, bo to ona określa wytrzymałość na ściskanie i zginanie wymaganą pod obciążenia użytkowe.

Próba szczelności i protokół wygrzewania

Zanim wylewka trafi na rury, instalację napełnia się wodą i poddaje próbie ciśnieniowej. Prawidłowe ciśnienie próby to 6 barów utrzymywane przez minimum 20 minut, przy czym wskazanie manometru nie powinno spaść o więcej niż 0,2 bara. Wiele ekip traktuje ten etap po macoszemu i ogranicza się do „sprawdzenia, czy nie cieknie". Tymczasem próba wykrywa też uwięzione pęcherzyki powietrza i mikropęknięcia na złączkach, które pod docelowym ciśnieniem ujawniłyby się dopiero po tygodniach.

Wygrzewanie wylewki cementowej zaczyna się najwcześniej po 21 dniach od wylania, dla anhydrytu wystarczy 7 dni. Schemat zgodny z normą wygląda tak: temperatura zasilania wzrasta o 5°C dziennie, aż do osiągnięcia 35°C, potem stagnuje przez 3 dni, po czym schodzi tą samą stopą do temperatury wyjściowej. Cały protokół trwa zwykle 4 tygodnie i kończy się wpisem do dziennika budowy. Każde przyspieszenie tego cyklu grozi mikropęknięciami, które widać dopiero po ułożeniu parkietu albo płytek.

Najczęstsze błędy przy montażu wodnej podłogówki

Lista klasyków jest krótka, ale uporczywa. Większość awarii, z którymi przychodzi się mierzyć po kilku sezonach grzewczych, wynika z tych samych, powtarzalnych decyzji podjętych w pośpiechu. Świadomość zagrożeń pozwala ich uniknąć bez dodatkowych kosztów.

1. Brak dylatacji obwodowej. Taśma brzegowa z PE o grubości 8-10 mm musi biec wzdłuż każdej ściany i słupa. Bez niej wylewka rozszerza się pod cyklem grzania i pęka przy krawędziach.
2. Krzyżowanie się rur. Niedopuszczalne. Dwie rury w jednym miejscu oznaczają lokalne strefy przegrzania i nierównomierny rozkład temperatury.
3. Zbyt mała warstwa izolacji. W domach bez piwnicy, na gruncie, poniżej 8 cm EPS 100 prowadzi do strat rzędu 20-30% ciepła.
4. Mieszanie rur z różnych dostaw. Każda partia ma nieco inną podatność na zginanie, złączki mogą nie dolegać.
5. Brak siatki przy dużych obciążeniach. W garażu, kuchni z ciężką zabudową albo pod kominkiem wylewka bez zbrojenia pęka po pierwszej zimie.
6. Pomijanie próby ciśnieniowej. Wyciek pod posadzką objawia się po miesiącach i wymaga kucia.
7. Zbyt szybkie uruchomienie. Włączenie podłogówki na pełną moc dzień po wylaniu prowadzi do spękań i odspojenia posadzki.

Lista ta nie wyczerpuje wszystkich pułapek, ale obejmuje błędy generujące 90% roszczeń gwarancyjnych. Każdy z nich ma swoje fizyczne uzasadnienie. Dylatacja obwodowa kompensuje rozszerzalność liniową betonu, która dla 10 metrów wylewki przy różnicy temperatur 25°C wynosi około 6 milimetrów. Próba ciśnieniowa wykrywa defekty złączek, które przy 6 barach objawiają się mikrokroplą, a przy typowym ciśnieniu roboczym 1,5 bara przez wiele tygodni pozostają niewidoczne. Brak izolacji termicznej natomiast oznacza, że część ciepła ucieka w dół zanim w ogóle dotrze do posadzki, bo różnica temperatur między czynnikiem w rurze a podłogą jest wygładzana przez przepływ ciepła przez wszystkie warstwy poniżej.

Sygnały, że coś poszło nie tak

Nierówna temperatura podłogi to pierwszy objaw. Jeśli przy kaloryferze w łazience jest ciepło, a kafelki pod stopami zimne, najpewniej pętla ma zbyt małą wydajność albo zapowietrzył się fragment obiegu. Inne znaki ostrzegawcze to charakterystyczne trzaski w wylewce przy rozruchu, pęcherze powietrza w rozdzielaczu widoczne w przezroczystych przepływomierzach, a po kilku miesiącach plamy wilgoci na styku podłogi i ściany. Żaden z nich nie powinien być ignorowany, bo wszystkie prowadzą do kosztownych napraw.

Dobór posadzki i źródła ciepła

Skoro rury, izolacja i wylewka są już gotowe, czas na ostatnią warstwę, która realnie decyduje o komforcie. Posadzka współpracuje bezpośrednio z ogrzewaniem podłogowym i potrafi zarówno uwypuklić jego zalety, jak i całkowicie je stłumić.

Najważniejszym parametrem wykończenia jest opór cieplny. Norma PN-EN 1264 zaleca, by sumaryczny opór cieplny warstw nad rurą nie przekraczał 0,15 m²K/W. Płytki ceramiczne i gres mają go około 0,02-0,04, więc oddają ciepło niemal natychmiast. Panele laminowane klasy premium z oznaczeniem „do podłogówki" mieszczą się w granicach 0,08-0,12. Parkiet dębowy o grubości 15 mm osiąga 0,10-0,15, a drewno egzotyczne jak merbau, doussie, iroko czy teak przewodzi ciepło lepiej niż gatunki krajowe. Buk, brzoza i akacja wyraźnie hamują przepływ ciepła i nie sprawdzają się jako posadzka nad podłogówką.

Źródło ciepła determinuje ekonomię całego przedsięwzięcia. Pompa ciepła, pracująca przy niskich temperaturach zasilania, osiąga najwyższą sprawność właśnie w parze z podłogówką. Dla domu 120 m² o zapotrzebowaniu 60 W/m² roczny koszt ogrzewania przy pompie powietrze-woda wynosi około 3500-5000 zł, przy kotle gazowym kondensacyjnym 5500-7500 zł, a przy kotle na pellet 4000-5500 zł. Podłogówka wodna, dzięki niskiej temperaturze czynnika i akumulacji w wylewce, redukuje te kwoty dodatkowo o 15-25% w porównaniu z grzejnikami.

Kiedy wodna podłogówka nie ma sensu

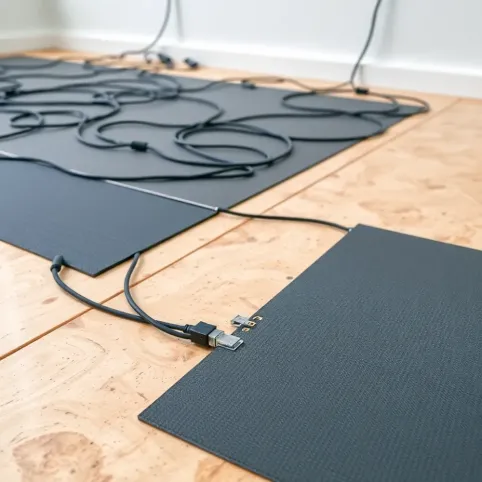

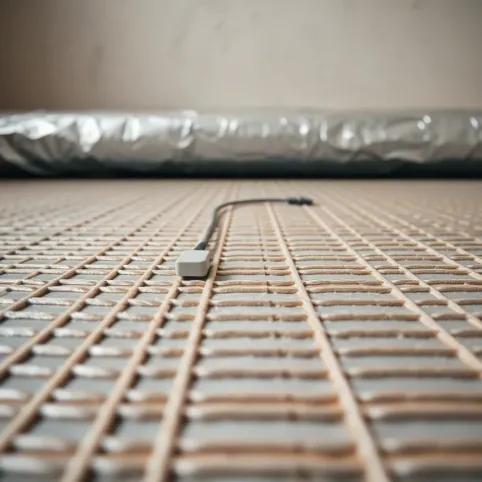

W mieszkaniu w bloku z ograniczoną wysokością podłogi, w łazience o wymuszonym spadku albo w nieruchomości na wynajem krótkoterminowy lepiej sprawdzi się ogrzewanie elektryczne. Mata grzewcza pod płytkami montuje się w jeden dzień i nie wymaga pozwolenia na remont instalacji c.o. W budynkach zabytkowych, gdzie niemożliwe jest kucie stropu, ratunkiem bywa ogrzewanie na podczerwień w postaci paneli ściennych lub sufitowych. Każde z tych rozwiązań ma swoją niszę, a wybór między nimi zaczyna się od pytania o dostępne źródło ciepła, dopuszczalną grubość podłogi i czas eksploatacji.

Serwis i konserwacja

Instalacja wodna wymaga minimum uwagi, ale nie zero. Wystarczy raz w roku sprawdzić ciśnienie w naczyniu wzbiorczym, odpowietrzyć rozdzielacz i skontrolować ustawienia przepływomierzy. Pięć minut przy rozdzielaczu pozwala wychwycić nierównomierności, zanim staną się odczuwalne.

Po sezonie grzewczym warto przepłukać instalację, jeśli woda wypełniająca jest twarda. Zamyka się wtedy zawory, podłącza pompę płuczącą i przepuszcza przez każdą pętlę 3-4 objętości wody, aż przestaje wypływać osad. W domach z pompą ciepła płukanie wykonuje się co 3-4 lata, w instalacjach z kotłem gazowym co 2-3 lata. Zawory regulacyjne na rozdzielaczu przestawia się co pięć lat, by zapobiec zapieczeniu się trzpieni.

Najczęstsze pytania inwestorów

Ile kosztuje montaż ogrzewania podłogowego wodnego w 2025 roku? Dla domu 120 m², materiał wraz z robocizną to 80-140 zł/m², czyli 9600-16 800 zł bez źródła ciepła. Samodzielny montaż obniża koszt o 20-30%, ale wymaga kwalifikacji hydraulika i poświęcenia minimum tygodnia.

Czy rury PE-X i PE-RT można ze sobą łączyć? Technicznie tak, przez złączki zaciskane, ale różnice w rozszerzalności cieplnej sprawiają, że na łączeniu powstaje punkt naprężeń. Bezpieczniej trzymać się jednego dostawcy.

Czy podłogówka może być jedynym źródłem ciepła? Tak, pod warunkiem że obliczeniowe zapotrzebowanie na ciepło pomieszczenia wynosi maksymalnie 100 W/m², a projekt uwzględnia strefy brzegowe z rozstawem 10 cm przy przeszkleniach.

Jak długo trwa rozruch instalacji? Od momentu uruchomienia do pełnej mocy mija 24-48 godzin dla wylewki anhydrytowej i 3-5 dni dla cementowej. W tym czasie pompa pracuje na minimalnej wydajności.

Źródła i normy

PN-EN 1264 „Ogrzewanie podłogowe wodne Montaż i wymiarowanie" (norma zharmonizowana obowiązująca w UE), PN-EN 13813 „Wylewki i materiały do wylewek Właściwości i wymagania", DIN 4726 „Bariera antyfuzyjna w rurach z tworzyw sztucznych", oraz katalogi techniczne największych producentów rur (Uponor, Rehau, Wieland, Purmo) zawierające tabele wydajności dla średnic 16, 20 i 9,9 mm przy różnych krokach rozstawu. Dane kosztowe oparto na średnich stawkach rynkowych dla inwestorów prywatnych w pierwszym kwartale 2025 roku.

Projekt instalacji najlepiej powierzyć uprawnionemu projektantowi z doświadczeniem w centralnym ogrzewaniu, a wykonanie ekipie z udokumentowanymi realizacjami. Bezpłatna konsultacja obejmująca weryfikację rysunków izometrycznych, dobór źródła ciepła i symulację kosztów eksploatacji pozwala wyeliminować większość ryzyk na etapie, gdy zmiany są jeszcze tanie.
