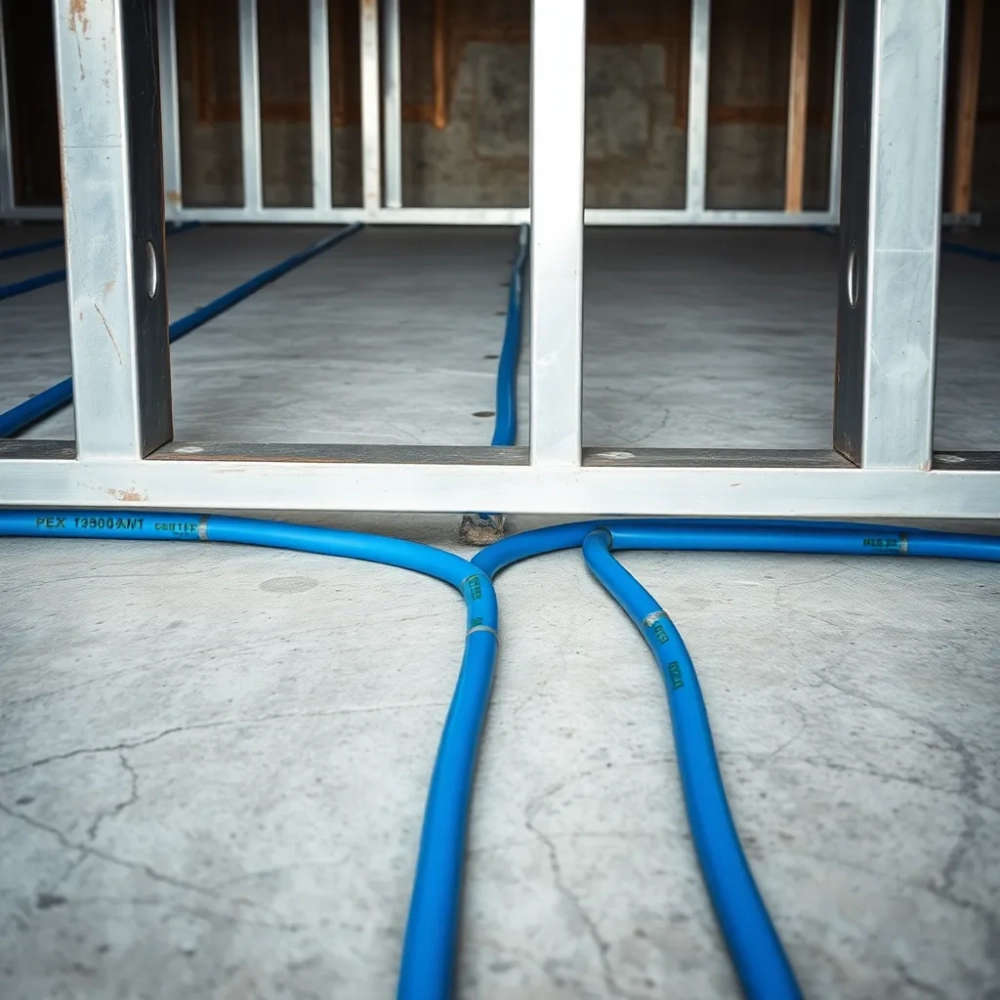

Montaż stelaża na ogrzewaniu podłogowym bez błędów

Stelaż podtynkowy montuje się raz na dwadzieścia, czasem trzydzieści lat, a używa kilkanaście razy dziennie. Błąd przy instalacji na ogrzewaniu podłogowym oznacza kapanie, zatkanie, konieczność kucia posadzki, a w skrajnych przypadkach uszkodzenie pętli grzewczej i kosztowny remont całej łazienki. Tymczasem wystarczy zrozumieć, jak rozkłada się obciążenie, dlaczego rury grzewcze nie tolerują punktowego docisku i które rozwiązania konstrukcyjne przenoszą ciężar bez kontaktu z warstwą grzejną. Cała reszta to konsekwencja tych trzech decyzji.

• Rodzaje stelaży bezpiecznych dla ogrzewania podłogowego
• Jak nie uszkodzić rur grzewczych przy montażu stelaża
• Najczęstsze błędy przy stawianiu stelaża na ogrzewaniu podłogowym
• Jak rozmawiać z klientem o wyborze stelaża
• Montaż krok po kroku
• Koszty i gwarancja
• Kiedy NIE stosować stelaża suchego na ogrzewaniu podłogowym
• Dlaczego izolacja akustyczna działa

Rodzaje stelaży bezpiecznych dla ogrzewania podłogowego

Rynek instalacyjny w Polsce oferuje trzy główne typy konstrukcji nośnych, z których każdy w inny sposób rozkłada obciążenie względem warstw podłogowych. Różnica między nimi sprowadza się do tego, czy stelaż stoi bezpośrednio na wylewce z rurami, czy na stropie poniżej tej warstwy.

Stelaż suchy to rama ze stalowych profili kwadratowych, malowana proszkowo, z nóżkami regulowanymi w zakresie od zera do dwudziestu centymetrów. Standardowa wysokość konstrukcji wynosi 112 cm, szerokość 50 cm, głębokość od 12 do 20 cm. Rama spoczywa na stopach, które przenoszą ciężar miski i użytkownika bezpośrednio na strop. Warstwa ogrzewania podłogowego pozostaje nienaruszona, bo stelaż przechodzi przez nią na zasadzie mostu, a nie podparcia.

Stelaż mokry (betonowany, w formie z EPS) to konstrukcja z pianki polistyrenowej o gęstości około 80-120 kg/m³, w której zatopiony jest zbiornik i odpływ. Głębokość zabudowy waha się od 8 do 13 cm, a po zalaniu betonem całość twardnieje w jedną bryłę z wylewką. To rozwiązanie wymaga skucia istniejącej posadzki aż do warstwy izolacji termicznej, więc ogrzewanie podłogowe trzeba ułożyć od nowa. Stosuje się je przy generalnych remontach, kiedy i tak zdejmujemy całą podłogę.

Stelaż kątowy (narożny) ma szerokość zaledwie 36,6 cm i mieści się w wąskich wnękach, na przykład między pralką a ścianą. Sprawdza się w małych łazienkach w blokach z wielkiej płyty, gdzie liczy się każdy centymetr. Jego nośność jest nieco niższa niż standardowych ram suchych, ale wciąż mieści się w normie PN-EN 997 dla misek wiszących, czyli 400 kg obciążenia statycznego.

Podział wg wysokości wynika z wymiarów misek i przycisków. Niski stelaż (82 cm) montuje się pod oknami albo w pomieszczeniach ze skosami. Standardowy (112 cm) pasuje do 90% łazienek. Wysoki (130 cm) sprawdza się przy ściankach instalacyjnych, gdzie trzeba ukryć piony kanalizacyjne.

Jak nie uszkodzić rur grzewczych przy montażu stelaża

Ogrzewanie podłogowe składa się z rur PE-Xa lub PE-RT II o średnicy 16 lub 20 mm, zatopionych w wylewce cementowej lub anhydrytowej grubości od 4,5 do 7 cm nad rurami. Rury pracują pod ciśnieniem 1,5-2 bar i krążą w nich płyny o temperaturze do 35°C. Każde przebicie, zagięcie lub długotrwały punktowy docisk prowadzi do mikropęknięć, które ujawniają się kapaniem po kilku miesiącach.

Detekcja przed wierceniem. Profesjonalny instalator rozpoczyna pracę od skanera magnetycznego lub termowizyjnego, który pokazuje przebieg pętli grzewczej. Koszt takiego badania to 150-300 zł, a oszczędność w przypadku trafienia w rurę sięga kilku tysięcy złotych. Sam skaner ferrytowy za 80-150 zł wystarczy do wstępnej lokalizacji metalowych znaczników zatopionych w wylewce, ale termowizja pozostaje pewniejsza.

Mocowanie do stropu, nie do wylewki. Stelaż suchy mocuje się do stropu przez warstwę ogrzewania podłogowego za pomocą kotew chemicznych lub mechanicznych o długości 10-15 cm. Wiercenie odbywa się w miejscach, gdzie rury grzewcze nie przebiegają, a kotwa przechodzi przez wylewkę i zakotwicza się w stropie żelbetowym na głębokości co najmniej 6 cm. Rama stelaża spoczywa wtedy na stopach regulowanych, a wylewka z rurami nie przyjmuje żadnego dodatkowego obciążenia.

Kotwy chemiczne a mechaniczne. Kotwa chemiczna (żywica poliestrowa lub epoksydowa) wypełnia otwór i twardnieje w betonie, tworząc połączenie odporne na wibracje i obciążenia dynamiczne. W bloku z wielkiej płyty, gdzie beton ma niższą klasę (C16/20 zamiast C25/30), kotwa chemiczna sprawuje się lepiej niż klinowy kołek rozporowy. Trzy takie kotwy rozmieszczone w trójkącie utrzymają obciążenie 400 kg bez ryzyka wyrwania.

Podłączenie wody i odpływu bez ingerencji w podłogę. Rura odpływowa DN90 lub DN100 wychodzi ze stelaża dołem lub bokiem i łączy się z pionem kanalizacyjnym powyżej poziomu wylewki. Trzystopniowa regulacja kolana odpływowego pozwala ustawić spadek 1,5-2% bez kucia podłogi. Zimna woda doprowadzana jest rurką PEX 16 mm od góry lub boku zbiornika, w zależności od tego, gdzie biegnie pion wodociągowy.

Najczęstsze błędy przy stawianiu stelaża na ogrzewaniu podłogowym

Praktyka montażowa w Polsce pokazuje pięć powtarzających się błędów, które generują reklamacje i kosztowne naprawy. Każdy z nich wynika z pominięcia konkretnego etapu przygotowania lub z oszczędności na materiałach.

Postawienie stelaża bezpośrednio na wylewce z rurami. Nóżki stelaża wciskają się w warstwę grzejną i z czasem uszkadzają rurę. Wylewka o grubości 6 cm nad rurą wytrzymuje obciążenie rozłożone (na przykład szafkę), ale punktowy docisk stopy o powierzchni 4 cm² przy obciążeniu 400 kg daje nacisk 100 MPa. To wielokrotnie więcej niż wytrzymujełość PE-Xa na ściskanie.

Brak izolacji akustycznej. Mata akustyczna z pianki PE o grubości 5-10 mm pod stopami stelaża tłumi drgania przenoszone na strop i ściany. Bez niej spłukiwanie o godzinie piątej rano słychać w całym mieszkaniu. Norma PN-EN ISO 717-1 dopuszcza izolacyjność akustyczną stropu na poziomie 53 dB dla budynków mieszkalnych, a mata podnosi ją o 8-12 dB.

Podkuwanie ścian nośnych. W bloku z wielkiej płyty lub w kamienicy z cegły pełnej ściana nośna ma grubość 24-38 cm i przenosi obciążenia z wyższych kondygnacji. Kucie bruzdy głębokości 8 cm w takiej ścianie osłabia ją i wymaga zgody administratora budynku oraz projektu konstrukcyjnego. W nowym budownictwie ściany działowe z cegły dziurawki mają 12 cm grubości i kucie nie wymaga pozwolenia, ale trzeba sprawdzić, czy nie biegną w nich kanały wentylacyjne.

Mieszanie elementów różnych producentów. Zbiornik jednego systemu nie zawsze pasuje do ramy innego. Rozstaw otworów montażowych, średnica odpływu i typ przycisku różnią się między producentami nawet o 2-3 cm. Montaż mieszanej konfiguracji kończy się nieszczelnością przycisku albo koniecznością wymiany całego zestawu.

Oszczędzanie na przycisku. Przycisk to nie element dekoracyjny, lecz część mechanizmu spłukującego. Tani przycisk z marketu za 40 zł ma plastikowe cięgno, które po 5000 cykli pęka. Oryginalny przycisk za 150-400 zł ma metalowe cięgno i uszczelkę silikonową wytrzymującą 50 000 cykli. Przy pięciu spłukiwaniach dziennie różnica oznacza 3 lata versus 27 lat bezawaryjnej pracy.

OSTRZEŻENIE: Koszyczki na kostki czyszczące, wrzucane do zbiornika, powodują degradację uszczelki w mechanizmie spłukującym. Chlor i inne substancje chemiczne rozpuszczają gumę o-ringów w ciągu 6-12 miesięcy, co prowadzi do szlamu na dnie zbiornika i konieczności wymiany zaworu. Koszt wymiany zaworu to 200-400 zł, a żywotność uszczelki bez koszyczka wydłuża się do 8-10 lat.

Jak rozmawiać z klientem o wyborze stelaża

Klient przychodzi zazwyczaj z trzema pytaniami: ile to kosztuje, czy zmieści się w łazience i czy będzie działać bez awarii. Odpowiedź na trzecie pytanie zależy od kilku decyzji, które warto podjąć wspólnie przed zakupem.

Liczba użytkowników. Jednoosobowe gospodarstwo domowe zużywa średnio 4-6 spłukiwań dziennie. Rodzina z dwójką dzieci to 15-20 spłukiwań. Przy intensywnej eksploatacji mechanizm pneumatyczny (ciśnieniowy) zużywa się szybciej niż mechanizm cięgnowy (linkowy). Spłukiwanie front/góra z podwójnym przyciskiem 3/6 l pozwala zaoszczędzić 30% wody w stosunku do jednoprzyciskowego.

Estetyka przycisku. Tworzywo sztuczne w wersji mat lub błysk kosztuje 40-150 zł i pasuje do łazienek w stylu klasycznym. Metal (chrom, stal szczotkowana, mosiądz) to przedział 150-600 zł i pasuje do wnętrz industrialnych lub skandynawskich. Szkło hartowane (białe, czarne, z nadrukiem) kosztuje 250-800 zł. Kamień naturalny (łupek, trawertyn) to segment premium powyżej 1000 zł, ale wymaga specjalnego mechanizmu spłukującego ze względu na wagę.

Funkcja bidetu. Miska 2w1 z wbudowanym mieszaczem i dyszą podnosi cenę zestawu o 600-1500 zł. Wymaga doprowadzenia ciepłej wody do stelaża, co oznacza dodatkowy przewód PEX 16 mm prowadzony od rozdzielacza. W łazienkach bez takiej instalacji funkcja bidetu wymaga dodatkowego przerobu, który kosztuje więcej niż sam stelaż.

Checklista pytań do klienta przed zakupem:

• Ile osób będzie korzystować z toalety na co dzień?
• Jaką głębokość zabudowy pozwala wnęka?
• Czy w podłodze biegną rury ogrzewania podłogowego i w którym miejscu?
• Jakie jest ciśnienie wody w instalacji (minimum 1,5 bar)?
• Czy klient akceptuje przycisk z tworzywa, czy wymaga metalu?
• Czy potrzebna jest funkcja bidetu?
• Jaki jest dostęp do pionu kanalizacyjnego?
• Czy ściana, do której mocowany jest stelaż, jest nośna?
• Jaki budżet przeznacza klient na sam stelaż i montaż?
• Czy klient zgłosił prace administratorowi budynku?

Montaż krok po kroku

Procedura montażu suchego stelaża na ogrzewaniu podłogowym składa się z siedmiu etapów, z których każdy trwa od 30 minut do dwóch godzin. Czas całości zamyka się w 6-10 godzinach roboczych dla jednego instalatora.

Krok 1: Lokalizacja rur grzewczych. Termowizja lub skaner ferrytowy pozwala oznaczyć przebieg pętli grubą kredą na wylewce. Wszystkie punkty mocowania stelaża muszą leżeć poza strefą rur, czyli co najmniej 5 cm od najbliższej linii grzewczej. W praktyce wyznacza się prostokąt 60 × 130 cm, w którym rury nie mogą się pojawić.

Krok 2: Wiercenie otworów pod kotwy. Wiertło koronkowe 12 mm wierci otwory przez wylewkę z ogrzewaniem podłogowym do stropu żelbetowego. Głębokość otworu powinna wynosić 10-12 cm. Przy wierceniu trzeba unikać kontaktu z rurami, co oznacza pracę bez udaru (tryb wiercenia, nie wiercenia z udarem) i użycie wykrywacza w trakcie pracy.

Krok 3: Osadzenie kotew chemicznych. Otwór przedmuchuje się sprężonym powietrzem, wprowadza tulejkę sitową i wstrzykuje żywicę. Kotwę M10 wkręca się ruchem obrotowym i czeka 15-30 minut do związania. Temperatura otoczenia powyżej 10°C przyspiesza wiązanie, poniżej 5°C żywica nie twardnieje prawidłowo.

Krok 4: Montaż ramy stelaża. Profile U łączą stelaż ze stropem przez kotwy. Śruby dokręca się kluczem dynamometrycznym momentem 35-40 Nm, co daje siłę docisku około 12 kN na każdą kotwę. Rama musi stać idealnie pionowo, sprawdzane to jest poziomicą na dwóch prostopadłych płaszczyznach.

Krok 5: Poziomowanie nóżek. Nóżki gwintowane z hamulcem blaszkowym pozwalają ustawić wysokość ramy z dokładnością do 1 mm. Po ustawieniu hamulec odgina się, blokując śrubę przed samoczynnym odkręceniem. Nóżki opierają się na podłodze, ale nie obciążają wylewki z rurami, bo rama przenosi ciężar na strop przez profile U.

Krok 6: Podłączenie wody i odpływu. Rura PEX 16 mm łączy się ze zbiornikiem za pomocą złączki zaciskowej. Próba ciśnieniowa przy 4 bar przez 30 minut wyklucza nieszczelności. Kolano odpływowe DN90/DN100 ustawia się z trzystopniową regulacją wysokości (etapy 0-3 cm), aby uzyskać spadek 1,5-2% w kierunku pionu.

Krok 7: Zabudowa płytami gipsowo-kartonowymi. Płyta g-k 12,5 mm wodoodporna (zielona) przykręca się do profili CW i UW. W płycie wycina się otwór na przycisk spłukujący (zwykle 22 × 14 cm). Przed zawieszeniem miski pod stelaż podkłada się matę akustyczną z pianki PE 5 mm, która tłumi drgania i chroni ceramikę przed pęknięciem przy nierównomiernym obciążeniu.

OSTRZEŻENIE: W bloku z wielkiej płyty lub w budynku wielorodzinnym każda ingerencja w ścianę nośną, strop lub warstwy podłogowe wymaga zgłoszenia administratorowi budynku i sporządzenia projektu konstrukcyjnego. Samowolne kucie grozi karą administracyjną i utratą gwarancji na mieszkanie.

Koszty i gwarancja

Cena stelaża suchego waha się od 400 do 1200 zł netto, w zależności od producenta, mechanizmu spłukującego i jakości spawów ramy. Segment premium z izolacją akustyczną i pneumatycznym przyciskiem przekracza 1500 zł. Stelaże mokre z EPS kosztują 600-1500 zł, ale dochodzi do tego skucie starej posadzki i ponowne ułożenie ogrzewania podłogowego, co podnosi koszt inwestycji do 3000-5000 zł.

Gwarancja na ramę stalową wynosi 5-25 lat, z czego dłuższe okresy dotyczą producentów certyfikujących spawy metodą TIG. Mechanizm spłukujący (zawór napełniający, zawór spustowy, uszczelki) objęty jest gwarancją 2-10 lat. Przycisk jako element eksploatacyjny ma gwarancję 1-3 lata, ale żywotność oryginalnych przycisków sięga 15-20 lat.

Zwrot z inwestycji w stelaż podtynkowy wylicza się z cykli pracy. Przy pięciu spłukiwaniach dziennie i 25-letnim okresie użytkowania rama wykonuje około 45 000 cykli. Mechanizm spłukujący wytrzymuje 50 000-100 000 cykli, a oryginalny przycisk 100 000 cykli. Tańsze przyciski marketowe zużywają się po 5000-10 000 cykli, co oznacza wymianę co 3-5 lat.

Kiedy NIE stosować stelaża suchego na ogrzewaniu podłogowym

Stelaż suchy wymaga stropu o nośności co najmniej 150 kg/m² i wysokości wnęki minimum 110 cm. W stropach drewnianych (belki stropowe w starych kamienicach) sucha rama może przeciążać konstrukcję, jeśli belki mają rozstaw większy niż 60 cm. W takiej sytuacji konieczne jest wzmocnienie stropu lub zastosowanie stelaża mokrego, który rozkłada obciążenie na większą powierzchnię.

Przy ciśnieniu wody poniżej 1,2 bar mechanizm spłukujący nie napełnia zbiornika w wymaganym czasie. Rozwiązaniem jest pompa podnosząca ciśnienie za 300-600 zł, ale w praktyce lepiej sprawdzić, czy instalacja wodociągowa w budynku pozwala na montaż stelaża.

W łazienkach z wentylacją mechaniczną nawiewno-wywiewną stelaż suchy może przenosić drgania na kanał wentylacyjny, jeśli przechodzi on w ścianie obok. Mata akustyczna pod stelażem i elastyczne podkładki przy mocowaniu do ściany eliminują ten problem, ale wymagają dodatkowego nakładu pracy.

Dlaczego izolacja akustyczna działa

Pianka polietylenowa o zamkniętych komórkach ma współczynnik tłumienia 8-12 dB przy częstotliwości 500 Hz, czyli w paśmie odpowiadającym odgłosowi spłukiwanej wody. Struktura zamkniętych komórek pochłania energię drgań i zamienia ją na ciepło w wyniku tarcia wewnętrznego. Mata o grubości 5 mm pod stopami stelaża zmniejsza hałas przenoszony na strop o połowę.

Norma PN-EN ISO 717-1 wymaga, aby przyrządy sanitarne w budynkach mieszkalnych nie przekraczały poziomu 30 dB w sąsiednim pomieszczeniu. Bez maty akustycznej spłukiwanie o poziomie 55 dB przenosi się na strop niżej o 38-42 dB, co w cichym mieszkaniu oznacza słyszalny szum. Mata obniża tę wartość do 26-30 dB, czyli poniżej progu słyszalności.

Każdy wybór przy montażu stelaża na ogrzewaniu podłogowym sprowadza się do trzech pytań: jak obciążenie przejdzie przez warstwę grzejną, jak rama zostanie zamocowana do stropu i czy mechanizm spłukujący wytrzyma planowaną intensywność użytkowania. Odpowiedź na pierwsze pytanie wymaga stelaża suchego mocowanego do stropu przez kotwy chemiczne. Odpowiedź na drugie to trzy punkty moczenia w trójkącie z momentem 35-40 Nm. Odpowiedź na trzecie to oryginalny przycisk z metalowym cięgnem i uszczelką silikonową.

Źródła danych i norm

PN-EN 997:2018 Miski ustępowe i zestawy misek ze zbiornikiem. PN-EN ISO 717-1:2021 Akustyka budowlana. PN-EN 14055:2018 Zbiorniki spłukujące. Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Katalogi techniczne producentów systemów podtynkowych. Materiały Instytutu Techniki Budowlanej ITB.
