Oddymianie klatki schodowej kiedy wymagane? Nowa norma PN-B-02877-4

Oddymianie klatki schodowej pojawia się jako obowiązek w ściśle określonych sytuacjach: gdy klatka pełni rolę drogi ewakuacyjnej, gdy długość dojścia do wyjścia przekracza dopuszczalną wartość, a także w konkretnych budynkach niskich i średniowysokich, gdzie strefa pożarowa ZL wymaga kontrolowanego odprowadzania dymu. Poniżej znajdziesz pełne, aktualne na lipiec 2025 r. wyjaśnienie normy PN-B-02877-4:2025-07, wymiarowanie klap, zasady napowietrzania kompensacyjnego i praktyczną checklistę odbioru, a wszystko podane w taki sposób, jakbyś rozmawiał z doświadczonym projektantem SAP przy kawie.

• Grawitacyjne oddymianie klatki schodowej a system różnicowania ciśnień
• Wymagania dla klatek niskich i średniowysokich tabela z konkretnymi wartościami
• Napowietrzanie kompensacyjne i współczynnik Cz jak dobrać otwory
• Najczęstsze błędy projektowe i checklista odbioru systemu oddymiania

Grawitacyjne oddymianie klatki schodowej a system różnicowania ciśnień

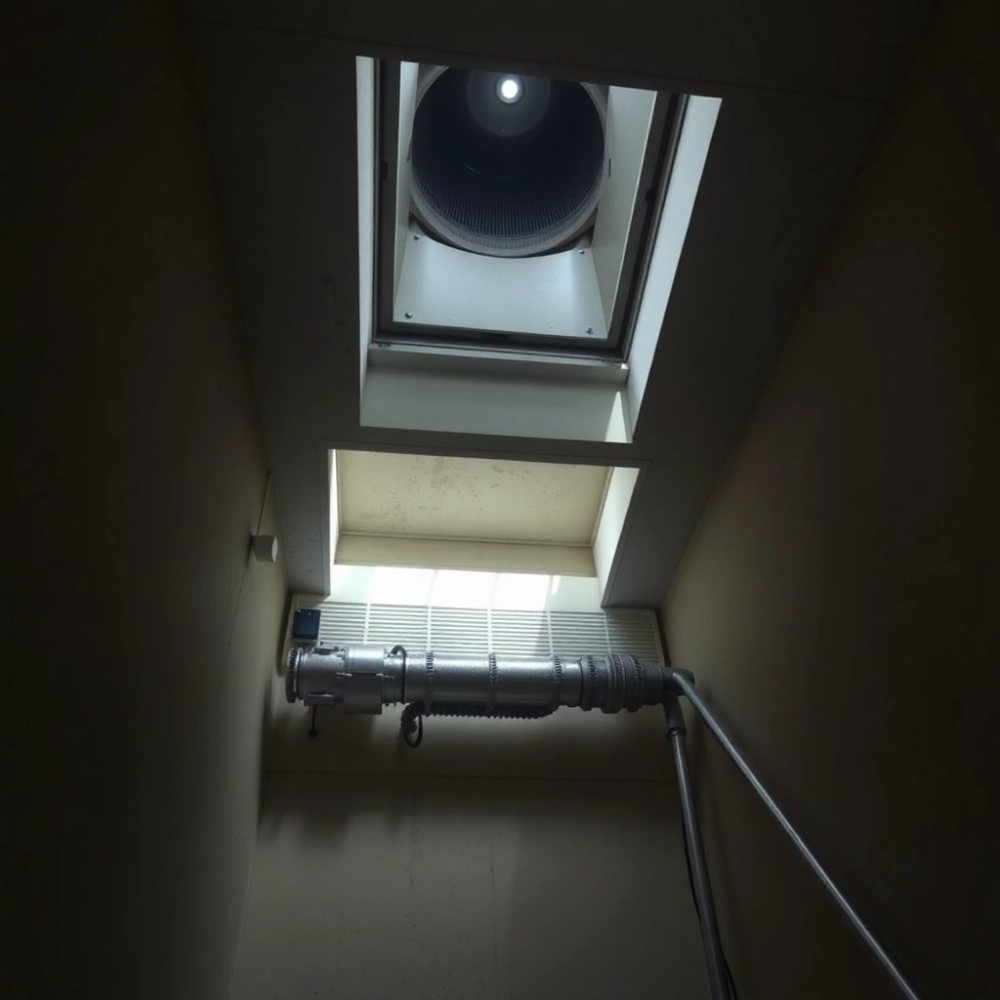

Grawitacyjne oddymianie klatki schodowej wykorzystuje zjawisko konwekcji naturalnej. Rozgrzane gazy pożarowe, lżejsze od powietrza chłodnego, unoszą się ku górze i uchodzą przez klapę dymową umieszczoną w najwyższej części obudowanej klatki. Warunek działania jest prosty, ale bezwzględny: pod klapą musi istnieć otwór napływowy o powierzchni co najmniej równej geometrycznej powierzchni klapy, inaczej ciąg po prostu nie ruszy.

Mechanizm jest tak stary jak fizyka Archimedesa. Gorący dym, o temperaturze typowo 200-600°C, wytwarza podciśnienie względne w stosunku do otoczenia, a różnica gęstości wymusza przepływ ku górze. Bez kompensacji napływowej powstaje jednak podciśnienie zwrotne: klapa otwiera się, ale dym nie ma czym uciec, bo dolna część klatki zostaje „zakorkowana” przez brak świeżego powietrza.

System różnicowania ciśnień działa inaczej. Wentylator nawiewny wtłacza powietrze do klatki (nadciśnienie 12,5-50 Pa względem korytarza), a drzwi wejściowe ze specjalnymi uszczelkami dymoszczelnymi lub/i z klapami transferowymi regulują upust. Ta metoda sprawdza się tam, gdzie wysokość budynku, układ klatki lub wymagana szczelność uniemożliwiają poprawną konwekcję naturalną.

Kiedy wybrać grawitację, a kiedy nadciśnienie? Reguła z warsztatu jest taka: do budynków o wysokości do 25 m, z tradycyjną obudowaną klatką i prostym układem okien lub drzwi na parterze, grawitacja tańsza i bezawaryjna. System nadciśnieniowy stosuje się w wieżowcach, w klatkach pozbawionych okien, w obiektach z silną dominantą wiatrową albo gdy konieczna jest koordynacja z innymi instalacjami (wentylacja pożarowa, klapy odcinające).

Wymagania dla klatek niskich i średniowysokich tabela z konkretnymi wartościami

Nowa norma PN-B-02877-4:2025-07 różnicuje wymagania w zależności od grupy wysokości budynku. Podział wygląda następująco: N (niski) do 4 kondygnacji nadziemnych, SW (średniowysoki) 4-9 kondygnacji (do 25 m w świetle attyki), W (wysoki) powyżej 25 m lub powyżej 9 kondygnacji. Każda z tych grup ma własny zestaw parametrów i własną logikę doboru.

Dla budynków N i SW obowiązuje podstawowy wariant grawitacyjny. Powierzchnia czynna klapy dymowej musi wynosić minimum 5% pola rzutu klatki schodowej mierzonego na każdej kondygnacji, ale nigdy mniej niż 1,0 m² geometrycznej powierzchni otworu. W praktyce oznacza to np.: klatka 4 × 5 m (pole 20 m²) → klapa minimum 1,0 m² pola geometrycznego.

Dla budynków W wymagania rosną. Powierzchnia czynna klapy dymowej wzrasta do 7,5% pola rzutu klatki, minimalna geometryczna powierzchnia otworu to 1,5 m². Dodatkowo norma wymaga, by napowietrzanie kompensacyjne realizowane było mechanicznie, np. wentylatorem nawiewnym klasy F300, a nie wyłącznie oknami czy drzwiami uchylnymi.

Przeliczenie na realne przypadki: klatka 25 m² w budynku N → klapa minimum 1,0 m² (bo 25 × 5% = 1,25 m², ale min. 1,0 m²). Ta sama klatka 25 m² w wieżowcu W → klapa minimum 1,88 m² (25 × 7,5%), z napływem mechanicznym klasy F400 i klapą z certyfikatem wg PN-EN 12101-2.

Pomijanie różnicy pomiędzy grupami W i SW to jeden z najczęstszych błędów dokumentacji projektowej. Inspekcja nadzoru budowlanego traktuje taki projekt jako niezgodny z obowiązującą normą przedmiotową, a nie z samym rozporządzeniem, a to zmienia ścieżkę odwoławczą i przyspiesza decyzję o wstrzymaniu robót.

Kiedy WT wymaga, a kiedy norma zaleca

Warunki techniczne (§207, §245, §246) stanowią wymaganie prawne. Norma PN-B-02877-4 podaje rozwiązanie spełniające te wymogi, ale konkretne wartości (5%, 1,0 m²) nie są jedynymi dopuszczalnymi. Można zaproponować rozwiązanie zamienne, pod warunkiem że zostanie poparte obliczeniami i uzgodnione z rzeczoznawcą ds. zabezpieczeń ppoż.

Napowietrzanie kompensacyjne i współczynnik Cz jak dobrać otwory

Napowietrzanie kompensacyjne to dolna część układu, bez której górna klapa pozostaje bezużyteczna. Powietrze musi napływać na najniższej kondygnacji klatki, najlepiej przez otwór zlokalizowany nie dalej niż 10 m od podstawy obudowy. Ta odległość nie jest przypadkowa: dalej powietrze traci zdolność do efektywnego wypierania dymu w górę, bo jego pęd zostaje rozproszony po korytarzu.

Powierzchnię napowietrzania oblicza się ze wzoru:

Aeff = Ai × Cz, gdzie Ai to geometryczna powierzchnia otworu, a Cz to współczynnik korekcyjny zależny od typu i liczby otworów szeregowych. Cel jest prosty: zsumowane Aeff musi być co najmniej równe geometrycznej powierzchni klapy dymowej.

Tabela współczynników Cz wg PN-B-02877-4:2025-07 wygląda następująco:

Przykład: klatka 20 m², budynek SW, klapa 1,0 m². Otwór napływowy: drzwi wejściowe 1,2 × 2,1 m = 2,52 m² (Ai), Cz = 1,00 (jeden otwór), więc Aeff = 2,52 m². To znaczy: warunek Aeff ≥ 1,0 m² spełniony z dużym zapasem. Gdyby zamiast drzwi były dwa mniejsze okna po 0,6 × 1,2 m (łącznie 1,44 m²), wówczas Aeff = 1,44 × 0,77 ≈ 1,11 m². Również spełnione, ale bez rezerwy.

Gdzie umieszczać napływ? Zasada jest żelazna: na najniższej kondygnacji, na ścianie zewnętrznej, z dala od klapy dymowej (min. 5 m w rzucie, by uniknąć krótkiego spięcia). Dostęp często przesądza o wyborze: drzwi wejściowe z klatki mają pierwszeństwo, bo są zawsze obecne. Okna piwnicy sprawdzają się tylko w budynkach bez podpiwniczenia lub z oknami sięgającymi do poziomu terenu.

Błąd napływu z wyższej kondygnacji to klasyka. Powietrze wpada do klatki piętro wyżej, dym nie ma siły go wypierać w dół, a klapa zaczyna „zasysać” dym z powrotem. Efekt: brak ciągu, czasem odwrócenie kierunku przepływu. Rozwiązanie: doprowadzenie napływu świeżego powietrza do najniższej możliwej kondygnacji i uszczelnienie wszystkich dolnych nieszczelności.

Sterowanie, zasilanie i czas pracy

Centrala oddymiania musi mieć własny akumulator podtrzymujący pracę przez minimum 30 minut (N, SW) lub 60 minut (W). Zasilanie 230 V z rozdzielni ogólnej budynku, ale obwód wydzielony, oznakowany i zabezpieczony przed przypadkowym odcięciem. Czujki dymowe montuje się w każdej klatce co trzecią kondygnację, a ręczne przyciski oddymiania (RPO) przy każdych drzwiach wejściowych do klatki na każdym poziomie.

Automatyka musi być odporna na typowe błędy systemów kontroli dostępu. Wiele klatek posiada elektrotrzymacje drzwi, blokady przeciwpożarowe, kontraktony. W trybie pożarowym wszystkie te elementy muszą zwolnić, a klapa dymowa musi się otworzyć. Linia sterująca nie może przechodzić przez urządzenia KD bez priorytetu pożarowego, bo jeden wadliwy kontrakton potrafi zablokować cały scenariusz ewakuacji.

Najczęstsze błędy projektowe i checklista odbioru systemu oddymiania

Oddymianie klatki schodowej kiedy wymagane pojawia się w dokumentacji najczęściej w fazie projektu budowlanego, a błędy ujawniają się dopiero podczas odbioru lub, co gorsza, podczas pierwszego pożaru. Poniższa lista zbiera pięć najczęstszych wpadek wraz z fizycznym wyjaśnieniem, dlaczego każda z nich obniża skuteczność systemu.

1. Za mała klapa dymowa (1,0 m² „na styk”) przy dużej klatce. Konsekwencja: dym nie zdąży ujść w ciągu pierwszych 2-3 minut, droga ewakuacyjna zostaje zablokowana, osoby na wyższych piętrach tracą orientację.
2. Napływ z wyższej kondygnacji. Efekt: brak ciągu lub przepływ odwrócony, klapa nie odprowadza dymu, lecz zaciąga go z powrotem do klatki.
3. Brak uszczelnienia klatki. Nieszczelne drzwi mieszkań, brak przegrody na strychu, brak uszczelek przy rewizjach instalacyjnych. Skutek: dym przenika do klatki z piwnic, garaży, korytarzy, klapa nie wyrabia z obciążeniem.
4. Centrala na jednym obwodzie z KD. Bez priorytetu pożarowego, blokady uniemożliwiają uruchomienie klapy. Skutek: system „milczy” w kluczowym momencie.
5. Napowietrzanie za daleko (powyżej 10 m od podstawy klatki). Strumień powietrza traci energię kinetyczną, zanim dotrze do strefy przypodłogowej. Skutek: ciąg kominowy nie powstaje, klapa nie uzyskuje pełnego efektu.

Każdy z tych pięciu błędów ma jedną wspólną cechę: da się go wykryć i naprawić na etapie projektu wykonawczego, a niemal niemożliwe jest usunięcie go po oddaniu budynku do użytkowania. Dlatego checklista odbiorowa musi obejmować wszystkie pięć punktów krytycznych.

Checklista odbioru systemu oddymiania klatki schodowej

• Klapa dymowa zamontowana w najwyższej części obudowy klatki, dostępna do przeglądu z dachu lub przez właz rewizyjny.
• Geometria klapy: minimum 1,0 m² (N/SW) lub 1,5 m² (W), zgodnie z obliczeniami projektowymi.
• Otwór napływowy zlokalizowany na najniższej kondygnacji, nie dalej niż 10 m od podstawy klatki.
• Powierzchnia czynna napływu (Aeff) obliczona ze wzoru Aeff = Ai × Cz i potwierdzona w dokumentacji.
• Centrala posiada własny akumulator o czasie podtrzymania ≥ 30 min (N/SW) lub ≥ 60 min (W).
• Czujki dymowe rozmieszczone co trzecią kondygnację, RPO przy każdych drzwiach wejściowych do klatki.
• Brak blokad uniemożliwiających uruchomienie klapy: KD ma priorytet pożarowy, kontraktony zwolnione w trybie alarmu.
• Klasa odporności ogniowej klapy: F300 dla N/SW, F400 dla W (potwierdzona certyfikatem).
• Protokół z próby ręcznej i automatycznej (z dokumentacją czasu otwarcia, oporu, szczelności).
• Umowa na przeglądy co 12 miesięcy oraz testy klap 2× w roku (wiosna, jesień).
• Instrukcja pożarowa budynku zawierająca opis systemu oddymiania i scenariusz uruchomienia.
• Dokumentacja powykonawcza i deklaracja zgodności z normą PN-B-02877-4:2025-07 oraz PN-EN 12101-2.

Cena klapy dymowej samej w sobie to 3 000-8 000 zł (z napędem elektrycznym lub pneumatycznym). Cały system oddymiania w budynku średniowysokim to wydatek rzędu 25 000-80 000 zł, zależnie od liczby klap, długości tras kablowych i stopnia integracji z instalacjami istniejącymi. W wieżowcach kwota rośnie do 100 000-250 000 zł.

Przeglądy, testy i utrzymanie systemu

Przegląd techniczny systemu oddymiania należy wykonywać nie rzadziej niż co 12 miesięcy, a test klap minimum dwa razy w roku, najlepiej w cyklu wiosennym i jesiennym. Test obejmuje: pełne otwarcie klapy, sprawdzenie napędu, kontrolę akumulatora, weryfikację sygnału z czujek i RPO, ocenę szczelności uszczelek.

Brak przeglądu pociąga za sobą dwa realne ryzyka. Pierwsze: mandat z tytułu niewłaściwego stanu instalacji bezpieczeństwa pożarowego. Drugie, poważniejsze: utrata ochrony ubezpieczeniowej w przypadku szkody pożarowej. Ubezpieczyciel niemal zawsze żąda aktualnego protokołu przeglądu, a jego brak traktowany jest jak zaniedbanie obowiązków właściciela.

Skuteczne oddymianie opiera się na trzech filarach: kontrolowanym odprowadzaniu dymu przez klapę górną, kompensacyjnym napływie świeżego powietrza u dołu oraz niezawodnym sterowaniu z akumulatorem i priorytetem pożarowym. Każdy z tych elementów można zwymiarować, każdy można odebrać i każdy wymaga regularnej kontroli, bo w pożarze nie ma miejsca na domniemania, a jedynie na sprawdzoną instalację.

Jeśli planujesz inwestycję, modernizację lub odbiór systemu oddymiania, bezpłatna konsultacja z projektantem SAP pozwoli zweryfikować wymiarowania klap, zgodność napowietrzania z normą oraz poprawność integracji z systemem kontroli dostępu. Wnioski z audytu trafiają do krótkiego raportu z konkretnymi wartościami i wskazaniem elementów do korekty.

Źródła i akty prawne

• Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75, poz. 690 z późn. zm.), §207, §245, §246.
• Polska Norma PN-B-02877-4:2025-07 „Ochrona przeciwpożarowa budynków. Instalacje oddymiające w budynkach. Część 4: Oddymianie klatki schodowej”.
• Polska Norma PN-EN 12101-2 „Instalacje oddymiające i ciepłownicze. Część 2: Wymagania dotyczące klap dymowych”.
• Polska Norma PN-EN 12101-6 „Instalacje oddymiające i ciepłownicze. Część 6: Wymagania dotyczące systemów różnicowania ciśnienia”.
• Opracowania i wytyczne CNBOP-PIB z zakresu wentylacji pożarowej oraz zabezpieczeń ppoż. w klatkach schodowych.
