Folia grzewcza na podczerwień pod panele – montaż krok po kroku

Zimna podłoga potrafi zepsuć nawet najlepiej ogrzewany dom stopy marzną, a kaloryfery grzeją pod sufit, bo konwekcja po prostu tak działa. Ogrzewanie podłogowe na podczerwień rozwiązuje ten problem inaczej niż klasyczne wodne czy elektryczne maty: fala podczerwona ogrzewa ciała i przedmioty, nie powietrze, dzięki czemu komfort termiczny pojawia się szybciej i przy niższej temperaturze powietrza. Folia grzewcza pod panele to jedno z najprostszych rozwiązań do samodzielnego wdrożenia, pod warunkiem że rozumiesz, co kładziesz, jak łączysz i dlaczego kolejność warstw decyduje o żywotności całego systemu.

• Czym jest folia grzewcza na podczerwień i dlaczego działa inaczej niż mata
• Jak przygotować podłoże pod folię grzewczą
• Materiały i narzędzia potrzebne do montażu
• Montaż folii PTC pod panelami krok po kroku
• Podłączenie elektryczne i testy folii grzewczej
• Układanie paneli i eksploatacja systemu
• Najczęstsze błędy przy montażu ogrzewania na podczerwień
• Koszty inwestycji i dofinansowanie z programu Czyste Powietrze

Czym jest folia grzewcza na podczerwień i dlaczego działa inaczej niż mata

Folia grzewcza PTC to cienki, elastyczny pasek z warstwami grafitu zatopionego między dwiema foliami PET, w którym popłynie prąd elektryczny zamieniany w ciepło. Elementem grzejnym nie jest tu kabel oporowy jak w macie, lecz ścieżka węglowa naniesiona na całą powierzchnię dzięki temu emisja jest równomierna, a temperatura pracy rzadko przekracza 45°C. Dodatek PTC (Positive Temperature Coefficient) oznacza, że rezystancja rośnie wraz z nagrzewaniem, co automatycznie ogranicza moc przy osiągnięciu zadanej temperatury i chroni panele przed przegrzaniem.

Promieniowanie podczerwone IR-C emitowane przez folię przenika przez panele laminowane i ogrzewa osoby oraz meble, a nie warstwę powietrza pod sufitem. Odczuwalny komfort pojawia się przy temperaturze powietrza o 2-3°C niższej niż w konwencjonalnym układzie, co bezpośrednio obniża rachunki dla pomieszczenia 20 m² to nawet 15-20% oszczędności rocznie. Folia działa na pełnej powierzchni, więc nie występują zimne pasy między kablami grzejnymi, jak ma to miejsce w matach o rozstawie co 8-10 cm.

Sprawdza się tam, gdzie podłoga ma niską bezwładność cieplną i liczy się szybki efekt: sypialnie, pokoje dziecięce, biura, łazienki z panelami winylowymi. Nie sprawdza się pod płytkami ceramicznymi ani pod kamieniem naturalnym o grubości powyżej 12 mm, bo te materiały tłumią promieniowanie i wymagają wyższej mocy grzewczej. Mata grzewcza w takich miejscach radzi sobie lepiej, ponieważ oddaje ciepło przez przewodzenie, a nie przez emisję.

Jak przygotować podłoże pod folię grzewczą

Podłoże musi być równe, suche i czysto odkurzone folia nie toleruje ostrych nierówności, bo cienka ścieżka grafitowa pęka przy punkcie naprężenia. Dopuszczalna odchyłka płaszczyzny to maksymalnie 2 mm na łacie dwumetrowej, zgodnie z wytycznymi producentów paneli podłogowych klasy AC4 i wyższych. Każdy kamyk, wkręt czy garb wylewki samopoziomującej wybrzuszy panel i stworzy pustkę powietrzną, która miejscami blokuje promieniowanie.

Na wylewkę anhydrytową lub cementową układa się warstwę izolacji termicznej o grubości 5-8 mm z pianki XPS lub polietylenu laminowanego folią aluminiową. Izolacja odbija promieniowanie w górę zamiast w podłogę, co zwiększa sprawność układu o 10-15% w porównaniu z montażem bezpośrednio na wylewce. Bez tej warstwy folia grzeje niepotrzebnie strop, a rachunki rosną bez realnego wzrostu komfortu.

Przed rozpakowaniem folii warto naszkicować plan pomieszczenia z rozmieszczeniem stref grzewczych i ciągów komunikacyjnych. Folia nie powinna biec pod zabudową stałą szafą wnękową, wanną, pralką bo ciepło nie ma dokąd uciec i temperatura rośnie powyżej bezpiecznych 45°C. Pozostawienie 5-10 cm odstępu od ścian oraz 2 cm między pasami folii pozwala na swobodne rozszerzanie termiczne paneli.

Czujnik podłogowy umieszcza się w peszelu ochronnym wklejonym w podłoże, dokładnie między dwoma pasami folii, w strefie reprezentatywnej nie pod dywanem, nie przy oknie. Taki montaż gwarantuje, że regulator odczyta średnią temperaturę podłogi, a nie punktowy wzrost przy krawędzi folii.

Materiały i narzędzia potrzebne do montażu

Lista zakupów różni się w zależności od metrażu, ale rdzeń pozostaje stały: folia grzewcza w rolkach o szerokości 50, 80 lub 100 cm, peszel ochronny, podkład izolacyjny z folią aluminiową, termostat z czujnikiem podłogowym, złączki typu krokodyl lub zaciskowe, taśma butylowa do uszczelnienia cięć, peszel instalacyjny do przewodów zasilających oraz miernik uniwersalny. Na 20 m² powierzchni użytkowej potrzeba średnio 14-16 m² folii (20% zapasu na cięcia i strefy wyłączone), 2-3 rolki izolacji termicznej, 3-4 m peszla oraz komplet 8-12 złączek.

Narzędzia to głównie nóż tapicerski z wymiennymi ostrzami, nożyce do cięcia folii (zwykłe nożyce tępią się na warstwie PET), śrubokręt płaski do złączek zaciskowych, miernik rezystancji oraz taśma miernicza. Przydaje się też latarka czołowa praca leżąc na podłodze wymaga obu rąk, a światło sufitowe rzuca cień dokładnie tam, gdzie cięcie wymaga precyzji. Warto mieć pod ręką kawałek tektury jako podkładkę pod kolana, bo montaż zajmuje od 4 do 8 godzin w zależności od powierzchni.

Montaż folii PTC pod panelami krok po kroku

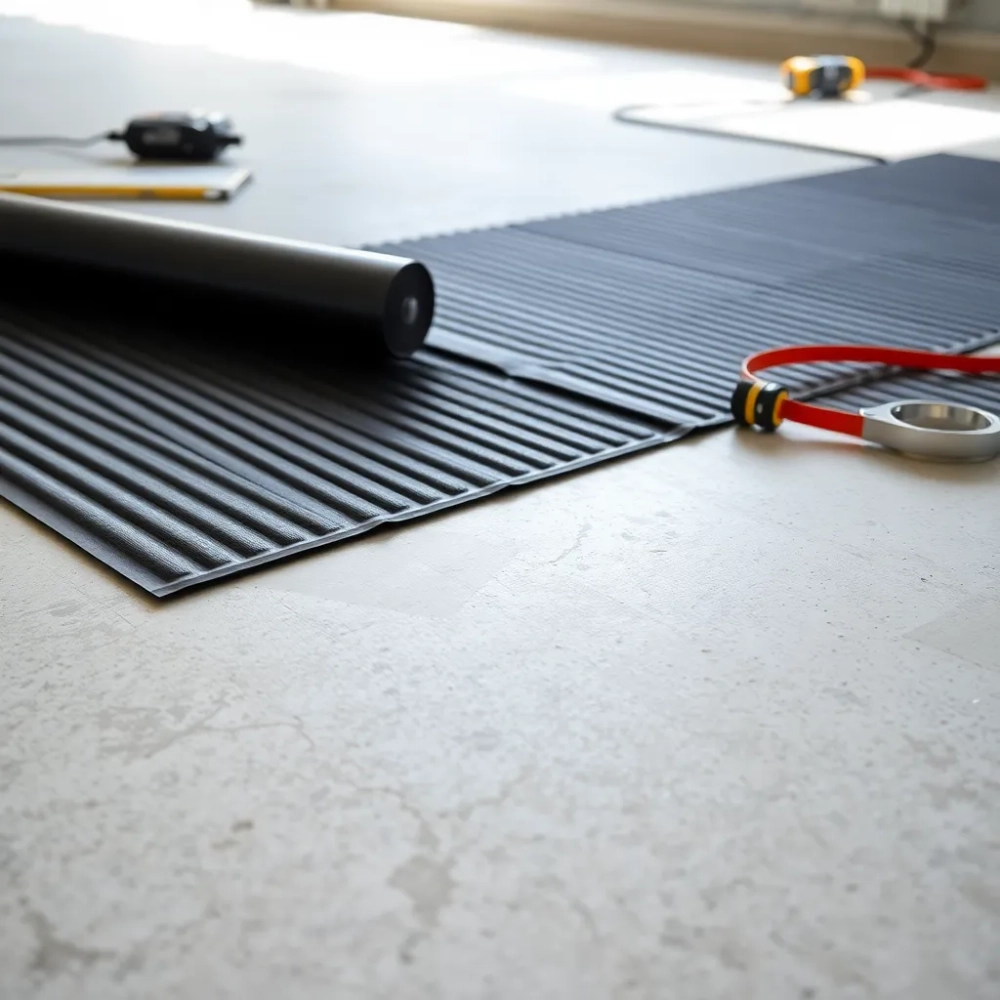

Rolki folii rozwijasz zgodnie z planem, stroną miedzianą w dół to strona zbierająca prąd i musi kontaktować się z izolacją od dołu, a ścieżka grzewcza zwrócona jest ku górze, w stronę paneli. Cięcie wykonujesz wyłącznie w miejscach oznaczonych fabrycznie (zazwyczaj co 25 cm), prostopadle do kierunku ścieżki, bo przecięcie węglowej warstwy w losowym miejscu powoduje przerwę w obwodzie i brak emisji na całym odcinku. Po cięciu obowiązkowo zaklejasz odsłonięty pasek taśmą butylową od strony miedzianej i grafitowej wilgoć z wylewki potrafi w ciągu miesięcy skorodować miedź.

Kolejność montażu izolacji i folii wygląda tak: najpierw izolacja termiczna łączona na zakładkę i klejona aluminiową taśmą, potem folia z złączkami zaciskowymi na pasach miedzianych, potem peszel z czujnikiem podłogowym, na końcu przewody zasilające prowadzone w peszlu do puszki ściennej. Łączenie pasów odbywa się równolegle, nie szeregowo każdy pas idzie osobnym przewodem do termostatu lub listwy zaciskowej, co eliminuje spadki napięcia na długich odcinkach. Odstęp 2 cm między pasami wynika z rozszerzalności cieplnej i zapobiega nakładaniu się fal grzewczych, które lokalnie podnosiłyby temperaturę.

Miedź w złączce zaciskowej musi przejść przez obie warstwy folii PET i trafić na ścieżkę grafitową zbyt płytkie wsunięcie złączki to najczęstsza przyczyna braku grzania pojedynczego pasa. Zaciśnięcie wykonujesz kombinerkami z płaskimi szczękami lub dedykowanymi szczypcami, aż złączka wgryzie się w miedź. Każde połączenie testujesz miernikiem zaraz po zaciśnięciu lepiej wykryć brak kontaktu teraz niż po ułożeniu paneli.

Odstęp od ścian 5-10 cm i 2 cm między pasami nie jest sugestią to wymóg producentów wynikający z dylatacji paneli i rozszerzalności folii przy cyklach grzania. Zignorowanie tych wartości powoduje wybrzuszenie podłogi w sezonie grzewczym.

Podłączenie elektryczne i testy folii grzewczej

Obwód folii zabezpiecza wyłącznik nadprądowy B16A oraz wyłącznik różnicowoprądowy 30 mA w rozdzielni takie zestawienie odpowiada wymaganiom normy PN-HD 60364 dla instalacji w pomieszczeniach mieszkalnych zwiększonego ryzyka. Przewód zasilający od termostatu do rozdzielni prowadzisz jako YDYp 3×2,5 mm², a odcinki od regulatora do folii jako YDYp 3×1,5 mm². Termostat montujesz na wysokości 110-130 cm od podłogi, poza bezpośrednim działaniem promieni słonecznych i przeciągów.

Podłączenie do rozdzielni i wykonanie pomiarów elektrycznych powierz elektrykowi z uprawnieniami SEP błędne zabezpieczenie lub brak różnicówki stwarza ryzyko porażenia przy uszkodzeniu mechanicznym folii.

Po ułożeniu folii, ale przed położeniem paneli, wykonujesz trzy pomiary miernikiem. Pierwszy to rezystancja izolacji między ścieżką miedzianą a grafitową miernik izolacji przy napięciu 500 V DC powinien wskazać powyżej 0,5 MΩ, a dla instalacji napięciowo bezpiecznej powyżej 10 MΩ. Drugi to rezystancja pojedynczego pasa folii producent podaje wartość w karcie technicznej, zwykle 40-80 Ω dla pasa o szerokości 80 cm i długości 1 m, a odchyłka nie powinna przekraczać ±10%. Trzeci to test funkcjonalny z włączonym termostatem po 10-15 minutach folia powinna być wyraźnie ciepła w dotyku, ale nie gorąca.

Układanie paneli i eksploatacja systemu

Panele układa się na folii bez dodatkowej warstwy pośredniej podkład piankowy standardowo stosowany pod panele zastępuje tu warstwa izolacji termiczna. Niektórzy producenci folii zalecają dodatkowy podkład ochronny o grubości 1-2 mm, który rozkłada nacisk kliknięcia zamka na większą powierzchnię i chroni folię przed przypadkowym przebiciem krawędzią panelu. Układanie zaczynasz od rogu pomieszczenia, z dylatacją 8-10 mm przy ścianach, bo laminat pracuje sezonowo nawet o 2-3 mm na metr.

Eksploatacja ogranicza się do ustawienia krzywej grzewczej w termostacie i okresowego przeglądu raz w roku. Folia PTC nie wymaga konserwacji, ale warto sprawdzić rezystancję izolacji po pierwszym sezonie grzewczym, by wykluczyć mikropęknięcia spowodowane ruchem paneli. Żywotność folii określana przez producentów to 25-30 lat przy pracy 8-10 godzin dziennie, co oznacza realny koszt amortyzacji rzędu 8-12 zł rocznie na metr kwadratowy.

Najczęstsze błędy przy montażu ogrzewania na podczerwień

Pomijanie czujnika podłogowego to błąd numer jeden bez niego folia grzeje na pełnej mocy i przegrzewa panele, które zaczynają się rozwarstwiać po 2-3 sezonach. Drugi klasyk to brak izolacji termicznej pod folią, przez co 30-40% ciepła ucieka w strop, a rachunki rosną nieproporcjonalnie do komfortu. Trzeci to cięcie folii poza wyznaczonymi liniami losowe cięcie przerywa obwód i fragment pasa staje się bezużyteczny.

Czwarty, równie kosztowny, to łączenie pasów szeregowo zamiast równolegle, co daje nierównomierną moc na poszczególnych odcinkach i przeciążenie pierwszego pasa. Piąty to brak testów pomiarowych przed ułożeniem paneli po zamknięciu podłogi wykrycie usterki oznacza demontaż wszystkich paneli. Szósty, często pomijany, to brak dylatacji przy ścianach, przez co naprężenia termiczne wybrzuszają panele i naprężają folię, prowadząc do mikropęknięć ścieżki grafitowej.

Siódmy błąd to montaż regulatora poza strefą pomieszczenia, na przykład na klatce schodowej, albo bezpośrednio nad grzejnikiem fałszywy odczyt temperatury otoczenia powoduje cykliczne wyłączanie ogrzewania zanim podłoga osiągnie zadaną temperaturę. Każdy z tych błędów da się naprawić, ale wszystkie oznaczają konieczność demontażu podłogi, co kosztuje więcej niż poprawne wykonanie instalacji za pierwszym razem.

Koszty inwestycji i dofinansowanie z programu Czyste Powietrze

Realny koszt materiałów na 20 m² powierzchni użytkowej to 2 200-3 100 zł, zależnie od klasy folii i wybranego termostatu. Samodzielny montaż obniża koszt o 800-1 200 zł, które trzeba by zapłacić ekipie, ale wymaga podstawowych umiejętności elektrycznych. Koszt eksploatacji przy pracy 6 godzin dziennie i stawce 0,78 zł/kWh wynosi około 12-18 zł miesięcznie dla pomieszczenia 20 m² przy mocy 100 W/m².

Folia grzewcza na podczerwień kwalifikuje się jako element ogrzewania elektrycznego w programie Czyste Powietrze, a intensywność dofinansowania sięga do 136 200 zł w zależności od dochodu i zakresu termomodernizacji. Wniosek składa się przez stronę NFOŚiGW, a wypłata następuje po przedstawieniu faktur i protokołu odbioru. Przy kompleksowej wymianie źródła ciepła na elektryczne ogrzewanie podłogowe folia może stanowić do 40% kosztów kwalifikowanych inwestycji.

Sprawdź aktualną wersję programu na stronie czystepowietrze.gov.pl przed złożeniem wniosku, bo limity i wymagane dokumenty zmieniają się co kilka miesięcy.

Przed rozpoczęciem montażu wydrukuj sobie krótką checklistę: wyrównanie podłoża potwierdzone łatą dwumetrową, izolacja termiczna ułożona na zakładkę, plan stref naniesiony na rzut pomieszczenia, regulator dobrany do mocy całkowitej, czujnik podłogowy w peszlu między pasami, wszystkie pomiary rezystancji wykonane i zapisane. Każdy punkt wymaga potwierdzenia przed przejściem do następnego etapu taka procedura eliminuje 90% błędów typowych dla pośpiechu.

Źródła danych i normy

Wytyczne techniczne: karty techniczne producentów folii PTC oraz panele podłogowe klasy AC4 i wyższe. Normy elektryczne: PN-HD 60364 instalacje elektryczne niskiego napięcia. Program dofinansowania: Czyste Powietrze, strona NFOŚiGW (czystepowietrze.gov.pl). Stawka energii: taryfa G11 dla gospodarstw domowych. Dane o komforcie cieplnym: wytyczne Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych dotyczące ogrzewania płaszczyznowego.
