Oznaczenie schodów dla niewidomych – kompletny przewodnik po dostępnych rozwiązaniach

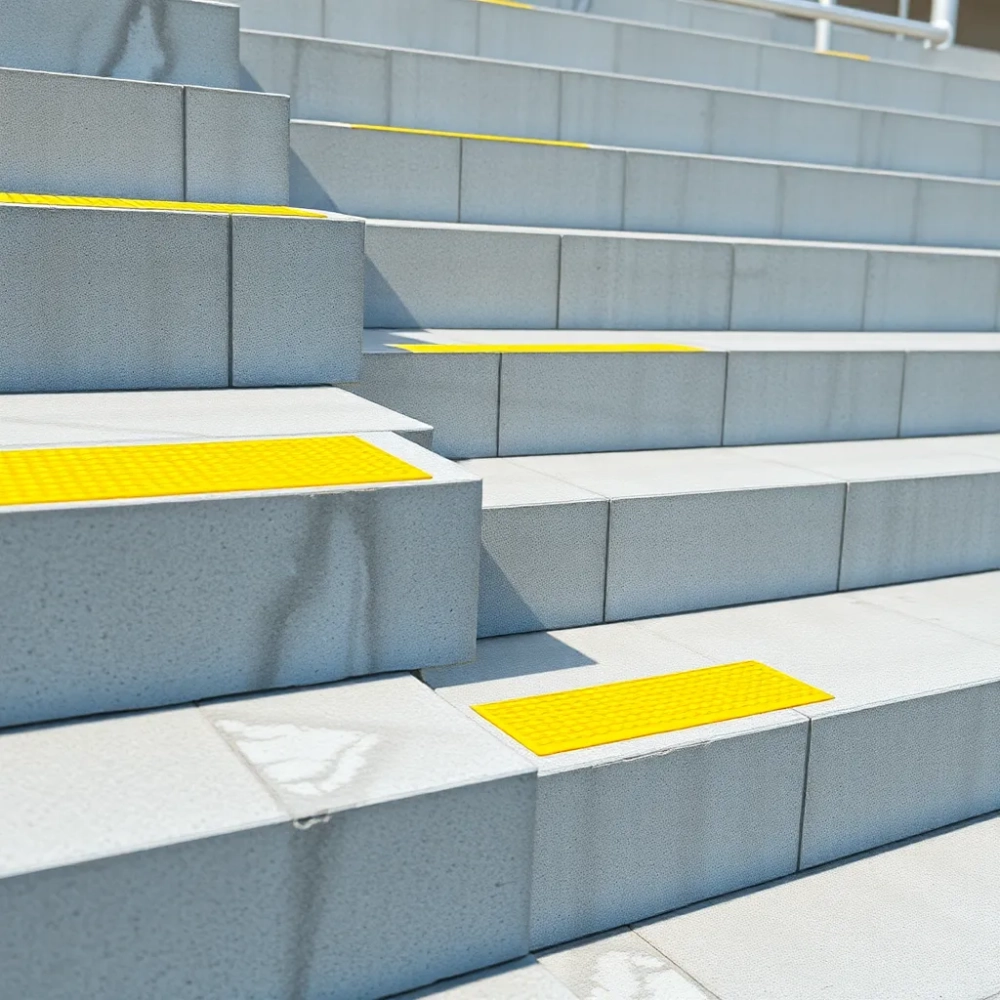

Żółte pasy ostrzegawcze i pola uwagi na krawędziach stopni

Żółty pas ostrzegawczy na krawędzi stopnia to najprostszy i jednocześnie najskuteczniejszy sposób na oznaczenie schodów dla niewidomych. Osoba słabowidząca rejestruje kontrast pomiędzy posadzką a jaskrawą linią nawet przy dziesięcioprocentowym pozostałym polu widzenia. Żółcień działa tu lepiej niż biel, ponieważ ludzka siatkówka posiada dedykowane receptory wrażliwe na fale z zakresu 570-590 nanometrów. W praktyce oznacza to, że przy identycznym natężeniu oświetlenia żółta krawędź zostaje zauważona od 1,5 do 2 metrów wcześniej niż biała.

• Fotoluminescencyjne oznaczenia schodów. Widoczność przy zadymieniu i awarii zasilania
• Dotykowe ścieżki prowadzące i systemy naprowadzające dla osób niewidomych
• Antypoślizgowe oznakowanie stopni. Porównanie materiałów i trwałość
• Realizacja krok po kroku
• Kompetencje, które decydują o jakości
• Kiedy warto zamówić bezpłatny audyt

Szerokość pasa powinna wynosić od 4 do 10 centymetrów. Węższy znika w polu widzenia użytkownika wózka inwalidzkiego, szerszy zaburza proporcje stopnia i zaczyna przypominać listwę przypodłogową. Optymalne wymiary to 5 centymetrów na stopniach prostych i od 6 do 8 centymetrów na schodach zabiegowych, gdzie krawędź zakrzywia się w łuk. Takie wartości rekomenduje norma PN-EN 17210, powołana w polskim prawie budowlanym jako punkt odniesienia dla dostępności.

Pola uwagi różnią się od pasów krawędziowych zarówno kształtem, jak i funkcją. Kwadrat lub prostokąt o boku 30 do 40 centymetrów, wymalowany lub wykonany z tworzywa, sygnalizuje koniec ścieżki, początek biegu schodowego albo niebezpieczną zmianę poziomu. Osoba niewidoma rozpoznaje pole uwagi dotykowo pod stopą lub laską, a osoba słabowidząca dostrzega je wzrokiem jako wyraźną, żółtą plamę. Rozmieszczenie pól uwagi przed pierwszym i za ostatnim stopniem każdego biegu to wymóg wynikający z rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Żywica chemoutwardzalna i farba antypoślizgowa to dwa najczęściej stosowane materiały. Żywica tworzy strukturę grubowarstwową o grubości od 2 do 5 milimetrów, wypełnioną kruszywem kwarcowym lub korundem. Taka warstwa wytrzymuje od 8 do 15 lat intensywnego ruchu pieszego, a jej współczynnik tarcia statycznego utrzymuje się powyżej 0,6 nawet po kilkudziesięciu tysiącach przejść. Farba antypoślizgowa to rozwiązanie cienkowarstwowe, nanoszone wałkiem w dwóch lub trzech warstwach. Trwałość wynosi od 2 do 4 lat, ale aplikacja zajmuje kilka godzin zamiast kilku dni.

Montaż żywicy wymaga przygotowania podłoża przez śrutowanie lub szlifowanie diamentowe. Bez tego żywica odspoi się po pierwszej zimie, gdy wilgoć wniknie w mikropęknięcia. Farba potrzebuje jedynie odtłuszczenia i zagruntowania, dlatego sprawdza się w obiektach tymczasowych, halach targowych i magazynach sezonowych. W galeriach handlowych, szpitalach i urzędach, gdzie ruch trwa dwadzieścia cztery godziny na dobę, inwestycja w żywicę zwraca się po pięciu latach w porównaniu z trzema cyklami malowania.

Gdzie stosować żółte oznakowania

Przeszklenia to przypadek szczególny, bo żaden stopień tam nie występuje, a mimo to dochodzi do groźnych zderzeń. Żółty pas na wysokości od 90 do 150 centymetrów, biegnący wzdłuż tafli szkła, pozwala osobie niewidomej wyczuć barierę laską lub dłonią. Norma PN-EN 1991-1-1 nie reguluje wprost tego przypadku, ale praktyka inżynierska przyjęła dwupoziomowe oznakowanie jako standard bezpieczeństwa w centrach handlowych i halach wystawienniczych.

Fotoluminescencyjne oznaczenia schodów. Widoczność przy zadymieniu i awarii zasilania

Fotoluminescencja to zjawisko polegające na pochłanianiu energii świetlnej i stopniowym oddawaniu jej w postaci żółtozielonej poświaty. Pigment na bazie glinianu strontu magazynuje fotony w sieci krystalicznej, a po zaniku źródła światła uwalnia je nawet przez kilkanaście godzin. W pierwszych minutach świecenie jest na tyle intensywne, że wystarcza do odnalezienia drogi ewakuacyjnej w całkowitej ciemności.

Systemy grubowarstwowe nakłada się na podłoże jak masę szpachlową z kruszywem fosforescencyjnym i spoiwem akrylowym. Po utwardzeniu powstaje warstwa od 2 do 3 milimetrów, odporna na ścieranie i wielokrotne czyszczenie. Czas użytecznego świecenia wynosi od 6 do 10 godzin przy początkowej luminancji powyżej 80 milikandel na metr kwadratowy. Systemy cienkowarstwowe to folie samoprzylepne lub farby nanoszone w trzech warstwach, dające luminancję początkową od 20 do 40 milikandel. Świecą krócej, od 2 do 4 godzin, ale kosztują trzykrotnie mniej.

Najważniejszy parametr to luminancja po 10 minutach od zaniku oświetlenia. Norma DIN 67510, stosowana w Europie jako punkt odniesienia, wymaga minimum 20 milikandel na metr kwadratowy. Droższe systemy grubowarstwowe osiągają 40 milikandel, co oznacza, że po godzinie nadal świecą z mocą wystarczającą do odczytania konturów krawędzi schodów. Przy zadymieniu w tunelu albo garażu podziemnym ta różnica przesądza o tym, czy ewakuacja przebiegnie spokojnie, czy w panice.

Trwałość zależy od rodzaju pigmentu. Pigmenty na bazie siarczku cynku tracą właściwości po 2 latach pod wpływem promieniowania UV. Pigmenty glinianowe, popularnie nazywane długopostaciowymi, wytrzymują od 8 do 15 lat bez znaczącej degradacji. W praktyce oznacza to, że w obiektach nasłonecznionych lub oświetlonych jarzeniówkami wybór padnie na glinian, mimo dwu- lub trzykrotnie wyższej ceny za metr kwadratowy.

Fotoluminescencja sprawdza się wszędzie tam, gdzie zawodność tradycyjnego oświetlenia awaryjnego stanowi realne ryzyko. Tunele drogowe i kolejowe, garaże podziemne, hale produkcyjne z instalacją tryskaczową, klatki schodowe w wysokościowcach. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie oznakowania dróg ewakuacyjnych dopuszcza fotoluminescencję jako uzupełnienie, a w niektórych przypadkach jako alternatywę dla podświetlanych znaków ewakuacyjnych.

Dotykowe ścieżki prowadzące i systemy naprowadzające dla osób niewidomych

Ścieżka dotykowa, nazywana też prowadzącą, to wypukły element nawierzchni o stałej geometrii, wyczuwalny stopą i laską. W Polsce obowiązuje wzór zgodny z normą ISO 23599, obejmujący płyty z rowkami równoległymi o szerokości od 17 do 30 milimetrów i głębokości od 4 do 5 milimetrów. Rowki wskazują kierunek ruchu, a osoba niewidoma wie, że bezpiecznie może podążać wzdłuż wyznaczonej trasy.

Pola uwagi w systemie dotykowym składają się z kopułek (guzków) rozmieszczonych w siatce kwadratowej. Średnica guzka wynosi od 25 do 35 milimetrów, wysokość od 4 do 5 milimetrów, odstęp osiowy od 50 do 70 milimetrów. Wzór kopułkowy sygnalizuje punkt decyzyjny: wejście do budynku, koniec ścieżki, początek schodów, skrzyżowanie z inną drogą. Dobrze zaprojektowany system naprowadzający łączy pasy prowadzące z polami uwagi tak, by każde rozgałęzienie trasy było jednoznacznie identyfikowalne dotykiem.

Montaż płyt dotykowych wymaga precyzji. Tolerancja odchylenia od osi trasy wynosi 5 milimetrów na metr bieżący, w przeciwnym razie laska wprowadza użytkownika w drgania i traci on orientację. Płyty betonowe o wymiarach 30 × 30 centymetrów układa się na podsypce cementowo-piaskowej lub kleju elastycznym. Płyty z żywicy poliuretanowej montuje się przez wklejenie w wyfrezowane gniazda, co pozwala na montaż na istniejącej posadzce bez kucia.

Współpraca oznakowania dotykowego z wizualnym daje podwójny efekt. Żółta farba lub żywica na polu uwagi jest widoczna dla osób słabowidzących, a wypukłe guzki są wyczuwalne dla osób niewidomych. Normy PN-EN 17210 oraz ISO 23599 zalecają, by obie warstwy zajmowały tę samą powierzchnię i nie nachodziły na siebie. W praktyce najskuteczniejsze są rozwiązania, gdzie kopułki są jednocześnie koloru żółtego, dzięki czemu pojedynczy element pełni obie funkcje.

Najczęstsze błędy przy montażu ścieżek dotykowych to zbyt mały odstęp guzków (poniżej 50 milimetrów), który powoduje odczucie ciągłej nierówności, oraz umieszczanie ścieżek wzdłuż krawędzi schodów bez pola uwagi przed pierwszym stopniem. Osoba niewidoma wchodzi wtedy w bieżący ruch schodowy bez ostrzeżenia, a każdy taki przypadek oznacza utratę zaufania do systemu.

Dotykowe oznakowanie krawędzi schodów to osobna kategoria. Na krawędzi stopnia montuje się listwę o przekroju prostokątnym lub zaokrąglonym, o wysokości od 15 do 25 milimetrów i szerokości od 50 do 70 milimetrów. Listwa działa jak próg dotykowy, informujący o zmianie poziomu. W obiektach zabytkowych, gdzie nie można ingerować w posadzkę, stosuje się nakładki aluminiowe przyklejane do stopnia lub mocowane mechanicznie.

Antypoślizgowe oznakowanie stopni. Porównanie materiałów i trwałość

Antypoślizgowość oznakowania stopni to nie kwestia marketingu, lecz współczynników tarcia mierzonych zgodnie z normą PN-EN 13893. Współczynnik dynamiczny μ powyżej 0,5 klasyfikuje nawierzchnię jako bezpieczną dla ruchu pieszego w suchych warunkach. W warunkach mokrych wymagane jest μ powyżej 0,35. Materiały oznaczeniowe muszą te wartości utrzymywać przez cały okres użytkowania.

Żywica chemoutwardzalna z kruszywem korundowym osiąga μ od 0,6 do 0,85 w stanie suchym i od 0,4 do 0,55 w stanie mokrym. To najwyższe parametry wśród popularnych rozwiązań. Farba antypoślizgowa z mikrokulkami szklanymi daje μ od 0,45 do 0,6 na sucho i od 0,3 do 0,4 na mokro. Folia samoprzylepna z teksturowaną powierzchnią PCV osiąga μ od 0,4 do 0,55, ale traci właściwości po roku intensywnego użytkowania.

Farba antypoślizgowa to najtańsze rozwiązanie, ale jej zastosowanie ma wyraźne granice. Na schodach zewnętrznych narażonych na mróz i sól drogowa farba zaczyna łuszczyć się po pierwszym sezonie zimowym. W halach produkcyjnych z ruchem wózków widłowych ściera się w ciągu kilkunastu miesięcy. Tam, gdzie obciążenie chemiczne jest wysokie (zakłady spożywcze, warsztaty samochodowe), agresywne środki czyszczące wypłukują mikrokulki szklane.

Folia samoprzylepna działa dobrze w oznakowaniu tymczasowym: na budowach, w trakcie remontów, podczas imprez masowych. Po usunięciu nie zostawia śladów kleju, o ile podłoże było czyste i gładkie. Na chropowatych posadzkach przemysłowych folia odspoi się w ciągu tygodni, bo klej akrylowy nie wnika w nierówności.

Żywica grubowarstwowa wymaga aplikacji w temperaturze od 10 do 25 stopni Celsjusza i przy wilgotności poniżej 75 procent. Czas wiązania wynosi od 24 do 48 godzin, w zależności od rodzaju utwardzacza. W obiektach czynnych całą dobę aplikacja odbywa się w nocy lub w weekendy. Koszty robocizny stanowią od 40 do 60 procent całkowitej ceny, bo przygotowanie podłoża jest pracochłonne i wymaga specjalistycznego sprzętu.

Fotoluminescencyjne oznakowanie grubowarstwowe łączy funkcję antypoślizgową z funkcją ewakuacyjną. Ceny wyższe niż w przypadku zwykłej żywicy wynikają z kosztu pigmentu glinianowego, który stanowi od 30 do 50 procent masy warstwy. W obiektach objętych obowiązkiem oznakowania dróg ewakuacyjnych inwestycja zwraca się w ciągu kilku lat, bo nie trzeba montować i serwisować dodatkowych opraw awaryjnych.

Checklist. Co musi zawierać oznakowanie schodów zgodne z przepisami

• Kontrastowy pas na krawędzi każdego stopnia, szerokość od 4 do 10 cm
• Pole uwagi przed pierwszym i za ostatnim stopniem biegu
• Współczynnik tarcia μ powyżej 0,5 w stanie suchym
• Oznakowanie dotykowe lub listwa progowa przy zmianie poziomu
• Fotoluminescencja przy braku oświetlenia awaryjnego lub w strefach zadymienia
• Oznakowanie przeszkleń na wysokości 90-150 cm
• Dokumentacja powykonawcza z atestami materiałowymi

Realizacja krok po kroku

Audyt budynku zaczyna się od inwentaryzacji wszystkich biegów schodowych, podestów, pochylni i przeszkleń. Na tym etapie powstaje mapa stref ryzyka z uwzględnieniem natężenia ruchu, obecności oświetlenia awaryjnego i rodzaju użytkowników. Budynki użyteczności publicznej, szpitale, szkoły i obiekty kultury wymagają pełnego pokrycia oznakowaniem dotykowym i wizualnym. Obiekty przemysłowe mogą ograniczyć się do oznakowania stref ruchu pieszego w obszarze wózków widłowych.

Projekt wykonawczy obejmuje dobór materiałów, określenie wymiarów i rozmieszczenie elementów. Dokumentacja zawiera rysunki szczegółowe z tolerancjami montażowymi, specyfikacje materiałowe oraz obliczenia luminancji w przypadku systemów fotoluminescencyjnych. W obiektach objętych nadzorem konserwatorskim projekt uzgadnia się z wojewódzkim konserwatorem zabytków, zwłaszcza gdy oznakowanie dotyczy posadzek historycznych.

Przygotowanie podłoża decyduje o trwałości oznakowania. Betonowe posadzki szlifuje się tarczami diamentowymi do uzyskania klasy szorstkości co najmniej CSP 3. Posadzki żywiczne i kamienne wymagają jedynie odtłuszczenia i matowienia ściernicą. Wilgotność podłoża mierzona metodą CM nie może przekraczać 4 procent dla żywic rozpuszczalnikowych i 6 procent dla żywic wodnych.

Aplikacja przebiega etapowo. Najpierw nakłada się grunt penetrujący, który zamyka pory i wyrównuje chłonność podłoża. Po wyschnięciu gruntu szablonuje się kształty pasów i pól uwagi. Żywicę rozprowadza się pacą ząbkowaną, a kruszywo antypoślizgowe posypuje się metodą mokrą na mokro, by zatopić ziarna w warstwie spoiwa. Po utwardzeniu nadmiar kruszywa się zmiatuje i nakłada warstwę zamykającą z filtrem UV.

Odbiór polega na pomiarze luminancji, współczynnika tarcia i zgodności wymiarów z projektem. Dokumentacja końcowa zawiera atesty materiałowe, certyfikaty zgodności z normami oraz protokoły pomiarów. Inwestor otrzymuje instrukcję konserwacji z zalecanymi środkami czyszczącymi i częstotliwością przeglądów. Pierwszy przegląd kontrolny odbywa się po sześciu miesiącach, kolejne co dwanaście miesięcy.

Kompetencje, które decydują o jakości

Realizacja oznakowania schodów dla niewidomych wymaga trzech kompetencji jednocześnie. Po pierwsze, wiedzy o normach i przepisach, bo każdy obiekt podlega innym wymogom w zależności od kategorii zagrożenia ludzi i klasy odporności pożarowej budynku. Po drugie, umiejętności aplikacyjnych, bo żywica grubowarstwowa i fotoluminescencja to materiały wymagające doświadczenia w mieszaniu, dozowaniu i kontroli warunków wiązania. Po trzecie, wyczucia estetycznego, bo oznakowanie ma współgrać z architekturą, a nie ją zakłócać.

Certyfikaty potwierdzające kompetencje to przede wszystkim szkolenia z zakresu dostępności architektonicznej prowadzone przez organizacje branżowe, uprawnienia do prac w strefach zagrożenia wybuchem oraz znajomość normy ISO 23599. Doświadczenie mierzy się liczbą zrealizowanych obiektów, w których systemy naprowadzające przeszły pozytywnie audyt Państwowej Inspekcji Pracy lub Państwowej Straży Pożarnej.

Wieloletnia obecność na rynku i kilkaset zrealizowanych inwestycji pozwalają na szybkie rozpoznanie sytuacji, w której tanie rozwiązanie okaże się kosztowne w eksploatacji. Farba na schodach zewnętrznych, folia na posadzce betonowej, fotoluminescencja bez warstwy antypoślizgowej. Każdy z tych błędów generuje koszty cyklicznego odnawiania, które po pięciu latach przekraczają cenę jednorazowej instalacji systemem grubowarstwowym.

Kiedy warto zamówić bezpłatny audyt

Bezpłatny audyt oznakowania pozwala określić zakres prac i wstępny budżet jeszcze przed podpisaniem umowy. Specjalista przyjeżdża na miejsce, wykonuje inwentaryzację, mierzy natężenie oświetlenia i ocenia stan podłoży. Na tej podstawie powstaje raport z konkretnymi rekomendacjami materiałowymi i szacunkowym kosztorysem. Audyt trwa od dwóch do czterech godzin w zależności od wielkości obiektu i kończy się przedstawieniem dwóch lub trzech wariantów realizacji.

Z audytu korzystają najczęściej zarządcy nieruchomości, dyrektorzy szkół i szpitali, właściciele hoteli oraz inwestorzy prywatni planujący adaptację budynku na potrzeby działalności publicznej. Zamówienie audytu nie zobowiązuje do skorzystania z usług wykonawcy, a pozwala porównać oferty na podstawie tych samych danych.

Przed zamówieniem audytu warto przygotować rzuty kondygnacji z zaznaczonymi biegami schodowymi oraz informację o obecności oświetlenia awaryjnego. Te dane przyspieszą pracę i pozwolą precyzyjniej oszacować zakres.

Źródła danych i podstawy prawne: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.); Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. 2010 nr 109 poz. 719); norma PN-EN 17210:2021 dotycząca dostępności środowiska zbudowanego; norma ISO 23599:2019 dotycząca dotykowych wskaźników chodnikowych; norma DIN 67510 dotycząca właściwości fotoluminescencyjnych oznakowań dróg ewakuacyjnych; norma PN-EN 13893 dotycząca antypoślizgowości posadzek; dane statystyczne Komendy Głównej Państwowej Straży Pożarnej dotyczące wypadków na schodach; raporty GUS dotyczące populacji osób z dysfunkcjami wzroku w Polsce.
