Etapy Budowy Płyty Fundamentowej Krok po Kroku

Planujesz budowę domu i chcesz, by fundamenty były nie do ruszenia przez lata? Płyta fundamentowa daje taką pewność, jeśli podejdziesz do sprawy z głową. Opowiem ci krok po kroku, jak to zrobić: od stworzenia szczegółowego projektu z rysunkami i obliczeniami, przez geodezyjne wytyczenie terenu, aż po wymianę niestabilnego gruntu, ułożenie warstwy drenażowej ze studzienkami i stabilną zasypkę. Każdy etap buduje na poprzednim, zapewniając, że płyta równomiernie przenosi obciążenia budynku. Dzięki temu unikniesz pęknięć i kosztownych poprawek, a twój dom stanie prosto i sucho.

• Projekt Płyty Fundamentowej
• Wytyczenie Geodezyjne Płyty
• Przygotowanie Wykopu pod Płytę
• Wymiana Niestabilnego Gruntu
• Warstwa Drenażowa w Fundamencie
• Studzienki Rewizyjne w Narożach
• Zasypka pod Płytę Fundamentową
• Pytania i odpowiedzi: Etapy budowy płyty fundamentowej

Projekt Płyty Fundamentowej

Płyta fundamentowa zaczyna się od projektu, który musi być szyty na miarę twojej budowy. Inżynier bierze pod uwagę wielkość budynku, rodzaj gruntu i ukształtowanie terenu, by obliczyć grubość płyty i rozmieszczenie zbrojenia. W dokumentacji znajdziesz opis techniczny, precyzyjne rysunki wykopu, szalunku oraz elementy instalacyjne jak kanalizacja czy podejścia pod grzejniki. Taki plan gwarantuje, że wszystkie płyty będą działać w harmonii z otoczeniem. Bez niego prace idą chaotycznie, a błędy wychodzą na jaw dopiero po latach.

Dobry projekt zawiera obliczenia statyczne, dobierając rozwiązania do specyfiki terenu. Na przykład, na gruntach słabych zwiększa się grubość podkładu, by rozłożyć obciążenia. Rysunki pokazują dokładnie, gdzie układają się rury kanalizacyjne i elektryczne, unikając kolizji z zbrojeniem. Wszystkie elementy integrują się w całość, co przyspiesza realizację. Projektant uwzględnia też normy budowlane, zapewniając zgodność z przepisami.

Kluczowe elementy projektu

Zobacz także: Fundamenty cennik 2025: koszty fundamentów i roboty

• Opis techniczny z wymiarami płyty i materiałów.
• Rysunki 2D i 3D wykopu, zbrojenia oraz instalacji.
• Obliczenia nośności gruntu i wytrzymałości betonu.
• Schemat drenażu i izolacji przeciwwilgociowej.

Taki zestaw pozwala ekipie działać precyzyjnie, minimalizując odpady i przestoje. Prawidłowy projekt to inwestycja, która zwraca się w trwałości fundamentu.

Wytyczenie Geodezyjne Płyty

Pierwszym fizycznym etapem jest wytyczenie geodezyjne płyty fundamentowej, bo bez tego wszystkie dalsze kroki idą w złym miejscu. Geodeta przyjeżdża z niwelatorem i taśmą, wyznaczając osie budynku oraz granice wykopu zgodnie z projektem. Repery geodezyjne wbijają w grunt, oznaczając narożniki i środek płyty. To podstawa, by budynek stał prosto i na całej powierzchni. Błąd tu oznacza przesunięte ściany i problemy z dachówką.

Wytyczenie obejmuje też poziomy wysokościowe, by płyta leżała równo. Geodeta mierzy spadki terenu i koryguje je znacznikami. Wszystkie punkty zapisuje w protokole, który podpisujesz jako inwestor. Można wtedy ruszać z maszynami, wiedząc, że granice są idealne. Ten etap trwa zwykle jeden dzień, ale decyduje o precyzji całej płyty.

Zobacz także: Koszt Płyty Fundamentowej 70 m2 – czynniki i kalkulacja

Na zdjęciach z projektu geodeta oznacza też miejsca pod studzienki i instalacje. Wytyczki maluje się farbą lub wbija paliki, co ułatwia operatorom koparek. Dokładność do centymetra zapobiega rozszerzaniu wykopu później. Wszystkie płyty fundamentowe zyskują na tym stabilność od startu.

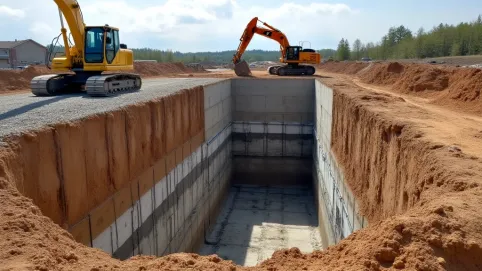

Przygotowanie Wykopu pod Płytę

Po wytyczeniu kopie się wykop pod płytę fundamentową, dostosowując głębokość do warunków gruntowych. Maszyny usuwają humus i luźny grunt do poziomu określonego w projekcie, zwykle 50-80 cm poniżej planowanej powierzchni. Brzegi wykopu stabilizuje się deskami lub geowłókniną, by nie osuwały się. Ten etap przygotowuje czystą przestrzeń pod warstwy podbudowy. Można tu od razu zaplanować trasy rur, unikając kopania później.

Wykop musi być suchy, więc pompy odwadniają teren, jeśli grunt jest wilgotny. Operator sprawdza poziomy co metr, korygując nierówności. Wszystkie elementy projektu, jak poszerzenia pod słupy, wycinają precyzyjnie. Szerokość wykopu przekracza płytę o 20-30 cm z każdej strony na szalunek. To zapewnia miejsce na pracę ekipie.

Narzędzia i maszyny w przygotowaniu wykopu

• Koparka gąsienicowa do precyzyjnego kopania.
• Niwelator laserowy do kontroli poziomów.
• Geowłóknina na brzegach dla stabilności.
• Pompy głębinowe przeciw wodzie gruntowej.

Taki wykop to solidna baza, na której buduje się reszta fundamentu.

Wymiana Niestabilnego Gruntu

Warstwy gruntu nieprzydatne do posadowienia wymienia się całkowicie, by płyta leżała na stabilnym podłożu. Słaby torf czy glina idą na hałdy, a w ich miejsce wjeżdża kruszywo lub żwir. Głębokość wymiany zależy od badań geotechnicznych, często 30-100 cm. Maszyny ugniatają nową warstwę wibratorówami, osiągając 95% gęstości. Ten krok zapobiega osiadaniu budynku w przyszłości.

Badania gruntu wcześniej wskazują, ile warstw usunąć. Można użyć cementu stabilizującego słabe frakcje, tworząc sztuczny grunt. Kontrola zagęszczenia odbywa się płytą dynamiczną, zapisując wyniki. Wszystkie płyty fundamentowe zyskują nośność po tej operacji. Ekipa sprawdza wilgotność, by nie było kałuż.

Tabela porównawcza materiałów do wymiany gruntu pomaga wybrać optimum.

Wybór zależy od budżetu i gruntów, ale zawsze priorytetem jest trwałość.

Warstwa Drenażowa w Fundamencie

Na dnie wykopu układa się warstwę drenażową, by woda gruntowa nie podmywała płyty fundamentowej. Kruszywo 16-32 mm lub geowłóknina z rurami drenażowymi odprowadzają wilgoć efektywnie. Grubość warstwy to zwykle 20-30 cm, ugnieciona dokładnie. Rury układa się ze spadkiem 1-2%, łącząc z kanalizacją. Ten element chroni przed wilgocią przez dekady.

Geowłóknina oddziela drenaż od gruntu, filtrując drobiny. Można dodać granulat styropianowy dla lepszej izolacji termicznej. Instalacja trwa jeden dzień, ale wymaga precyzji w spadkach. Wszystkie elementy łączą się w system, zapobiegając stagnacji wody. Płyty na takim podłożu są suche i stabilne.

Wykres pokazuje, jak materiały różnią się efektywnością – wybierz pod swoje warunki.

Studzienki Rewizyjne w Narożach

W narożach budynku wykonuje się studzienki rewizyjne, ułatwiające kontrolę drenażu. Betonowe lub plastikowe obudowy o średnicy 60 cm instaluje się na końcu rur drenażowych. Pokrywki z kratką umożliwiają czyszczenie bez kopania. Umieszcza się je co 20-30 m, zawsze w narożnikach dla pełnego dostępu. To proste rozwiązanie przedłuża żywotność całego systemu.

Studzienki łączy się z rurami uszczelkami, zapobiegając wyciekom. Można je zagłębić na 50 cm poniżej gruntu dla ochrony. Ekipy sprawdzają przepływ wody podczas montażu. Wszystkie płyty fundamentowe korzystają z tej kontroli, unikając zatorów. Koszt to niewielki procent budżetu, a zysk ogromny.

Po instalacji zasypuje się je stabilnym materiałem, oznaczając powierzchnię. Regularne przeglądy raz w roku utrzymują drenaż w formie. Ten etap zamyka przygotowanie pod płytę.

Zasypka pod Płytę Fundamentową

Wykop wypełnia się materiałem zasypowym, tworząc stabilną podstawę pod kolejne warstwy płyty fundamentowej. Używa się piasku kwarcowego lub żwiru 0-16 mm, układanego warstwami po 20 cm i ugniatanego. Gęstość osiąga 98%, co mierzy się sondami. Ta zasypka równomiernie przenosi obciążenia na drenaż. Można dodać stabilizator, jeśli grunt jest słaby.

Warstwy kontroluje się niwelatorem, by powierzchnia była płaska. Wilgotność optymalizuje się wodą z dysz, unikając pyłu. Wszystkie elementy instalacji chroni się folią przed zabrudzeniem. Płyty na takiej bazie nie pękają od nierówności. Ten etap kończy podbudowę, gotową pod zbrojenie.

Parametry zasypki

• Grubość całkowita: 30-50 cm.
• Moduł grubości: 0-16 mm dla równości.
• Zagęszczenie: Proctor 95-98%.
• Spadek: 0,5% dla odpływu.

Po zasypce teren jest idealny do maty izolacyjnej i betonu.

Pytania i odpowiedzi: Etapy budowy płyty fundamentowej

• Jakie są główne etapy budowy płyty fundamentowej?

  Płyta fundamentowa powstaje w następujących etapach: szczegółowe projektowanie z obliczeniami statycznymi i rysunkami, geodezyjne wytyczenie terenu, przygotowanie wykopu poprzez wymianę niestabilnych warstw gruntu, ułożenie warstwy drenażowej z studzienkami rewizyjnymi, zasypka stabilnym materiałem, a następnie szalunek, zbrojenie i betonowanie.

• Dlaczego projekt jest kluczowy przed budową płyty fundamentowej?

  Projekt dostosowany do warunków gruntowych, ukształtowania terenu i rodzaju budynku zawiera opis techniczny, rysunki wykopu, szalunku, zbrojeń oraz instalacji. Zapewnia optymalne rozwiązania, przyspiesza prace i gwarantuje trwałość konstrukcji.

• Jak przygotować teren i podbudowę pod płytę fundamentową?

  Pierwszy krok to geodezyjne wytyczenie obszaru. Niestabilne warstwy gruntu wymienia się całkowicie na stabilne. Na dnie wykopu układa się warstwę drenażową do odprowadzania wody gruntowej, z studzienkami rewizyjnymi w narożach, a następnie wypełnia zasypką tworzącą solidną podstawę.

• Jaka jest rola drenażu i studzienek rewizyjnych w płycie fundamentowej?

  Warstwa drenażowa efektywnie odprowadza wodę gruntową, zapobiegając podmakaniu fundamentu. Studzienki rewizyjne w narożach umożliwiają kontrolę i konserwację systemu drenażowego, co zwiększa trwałość całej konstrukcji.
