Płyta fundamentowa – warstwy, o których decyduje trwałość Twojego domu

Źle ułożone warstwy płyty fundamentowej to prosta droga do mostków termicznych, rys na tynku i wilgoci wyłaniającej się przy listwach przypodłogowych. Każdy etap od podsypki po jastrych musi ze sobą współgrać, bo fundament nie wybacza skrótów myślowych. Poniżej konkretny przekrój przez siedem warstw wraz z parametrami, które pozwalają na budowie rozpoznać poprawne wykonanie i odrzucić fuszerkę.

• Siedem warstw płyty fundamentowej w jednym zestawieniu
• Grunt, podsypka i drenaż fundament pod fundamentem
• Izolacja termiczna pod płytą XPS, EPS czy PIR?
• Folia PE i zbrojenie diabeł tkwi w otulinie
• Beton, jastrych i dylatacje serce płyty fundamentowej
• Problemy i błędy wykonawcze, które kosztują fortunę
• Kiedy przekrój wymaga modyfikacji?
• Ile kosztuje kompletna płyta fundamentowa?
• Najczęstsze pytania inwestorów
• Zamów bezpłatną wycenę i konsultację techniczną

Siedem warstw płyty fundamentowej w jednym zestawieniu

Najlepiej myśleć o płycie jak o kanapce, w której każda warstwa pełni ściśle określoną funkcję. Pominięcie którejkolwiek obniża trwałość całej konstrukcji. Poniższa tabela zbiera komplet informacji przydatnych przy odbiorze kolejnych etapów.

Każda z tych pozycji wpływa na końcowy bilans cieplny budynku, dlatego układ warto traktować jak domknięty system, a nie zbiór niezależnych robót.

Grunt, podsypka i drenaż fundament pod fundamentem

Pierwszą czynnością na budowie jest usunięcie humusu, czyli warstwy organicznej o zmiennej nośności. Zostaje grunt rodzimy, najczęściej piaszczysty lub gliniasty, którego nośność trzeba potwierdzić badaniem geotechnicznym. Bez tego dokumentu projektant nie dobierze właściwej grubości płyty, a każda kolejna warstwa będzie pracować na oślep.

Na przygotowanym gruncie rozkłada się geowłókninę separacyjną o gramaturze co najmniej 120 g/m². Jej zadanie to ochrona przed mieszaniem się gruntu rodzimego z kruszywem, a jednocześnie swobodny przepływ wody w dół. Bez geowłókniny drobne frakcje wędrują w górę i po kilku sezonach podsypka traci pierwotną grubość.

Kruszywo naturalne czy recyklingowane?

Najczęściej stosuje się mieszankę 0-31,5 mm pod płyty domów jednorodzinnych i 0-63 mm przy większych obciążeniach. Warstwa kruszywa po zagęszczeniu powinna osiągnąć 15-30 cm, a wskaźnik zagęszczenia Is ≥ 0,98 według Proctora. Sprawdzenie płytą dynamiczną lub lekką sondą pozwala uniknąć osiadań po wylaniu betonu.

Recykling świetnie sprawdza się pod płytami garaży i budynków gospodarczych, natomiast przy domach z niskim zapotrzebowaniem na ciepło warto sięgnąć po kruszywo naturalne o powtarzalnych parametrach. Decyzję zawsze powinien zatwierdzić projektant na podstawie wyników badań gruntu.

Kiedy drenaż jest obowiązkowy?

Jeśli poziom wód gruntowych stabilizuje się płycej niż 1 m pod projektowanym spodem płyty, konieczny jest drenaż opaskowy z rur PVC DN 100 otulonych geowłókniną i obsypanych kruszywem płukanym. Bez niego woda pod płytą zaczyna cyrkulować i wymywać drobne frakcje, a w konsekwencji płyta pracuje na niejednorodnym podłożu.

Izolacja termiczna pod płytą XPS, EPS czy PIR?

Izolacja termiczna odcina drogę ucieczki ciepła do gruntu. W polskim klimacie najczęściej spotyka się polistyren ekstrudowany XPS, który wytrzymuje długotrwały kontakt z wilgocią i duże obciążenia. Płyty układa się zazwyczaj w dwóch warstwach na zakładkę, by wyeliminować spoiny biegnące przez całą grubość.

Parametry, które naprawdę się liczą

Najważniejsze są trzy liczby: współczynnik przewodzenia ciepła λ, wytrzymałość na ściskanie przy 10% odkształceniu oraz nasiąkliwość wodą. To one rozstrzygają, czy materiał utrzyma parametry po pięciu i po pięćdziesięciu latach eksploatacji.

XPS wygrywa tam, gdzie wilgoć i obciążenie idą w parze. EPS bywa tańszy, ale nasiąkając traci izolacyjność. PIR daje najlepszy λ przy mniejszej grubości, lecz wymaga starannego zabezpieczenia przed uszkodzeniami mechanicznymi.

Ile centymetrów naprawdę potrzebujesz?

W domach standardowych wystarcza 15-20 cm XPS, w energooszczędnych 20-25 cm, a w pasywnych nawet 25-30 cm. Każdy dodatkowy centymetr podnosi koszt, ale obniża rachunki za ogrzewanie. Inwestorzy wybierający płytę pasywną powinni policzyć zwrot z dodatkowej warstwy przy aktualnych cenach energii.

Pod garażem w bryle budynku warto obniżyć grubość XPS o 2-4 cm. Temperatura w garażu jest zwykle o 5-8°C niższa niż w części mieszkalnej, więc mostek termiczny na krawędzi płyty i tak pozostaje znikomy.

Folia PE i zbrojenie diabeł tkwi w otulinie

Folia polietylenowa o grubości 0,2-0,3 mm pełni dwie role. Po pierwsze stanowi warstwę poślizgową, dzięki której beton kurcząc się nie wytwarza naprężeń przy styku z XPS. Po drugie chroni styropian przed wilgocią z mieszanki betonowej, która w przeciwnym razie wnikałaby w pory i po latach obniżała izolacyjność.

Arkusze folii wywija się na ścianki fundamentowe lub szalunek tracony na wysokość co najmniej 15 cm. Zakładki między pasmami powinny wynosić 20-30 cm i być sklejone taśmą, by mleczko cementowe nie przedostało się pod spód.

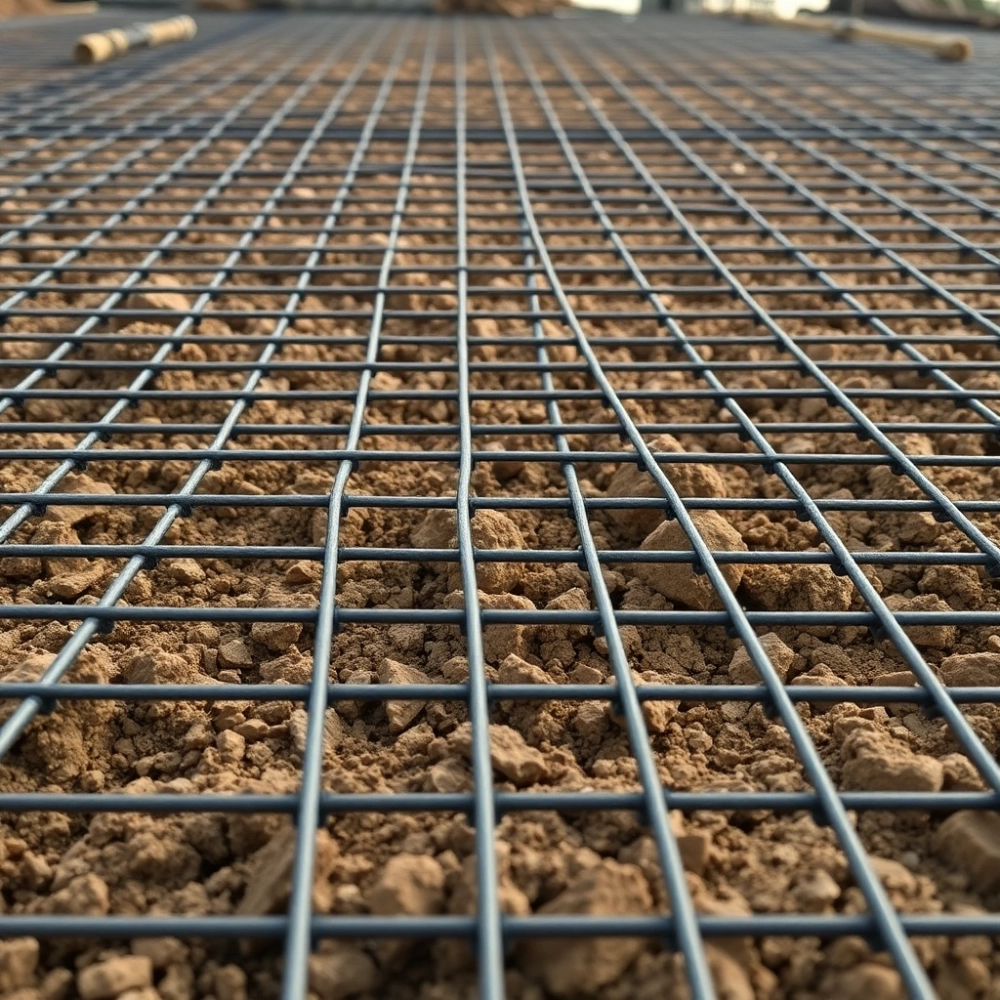

Zbrojenie ile stali naprawdę potrzebujesz?

W płycie jednorodnej najczęściej stosuje się siatki prętów żebrowanych B500SP o średnicy 10-14 mm w rozstawie 15-20 cm w obu kierunkach. W strefach koncentracji naprężeń, czyli pod filarami, kominami i schodami, gęstość stali rośnie dwu-, trzykrotnie. Alternatywą są włókna stalowe w dawce 25-35 kg/m³ betonu, które przejmują naprężenia skurczowe i ograniczają rysy powierzchniowe.

Otulina, czyli odległość od dolnego pręta do folii PE, wynosi minimum 5 cm według PN-EN 1992-1-1 dla klasy ekspozycji XC2. Mniejsza otulina otwiera drogę do korozji i rys prostopadłych do zbrojenia. Na budowie kontrolę ułatwiają plastikowe podkładki dystansowe umieszczane co 60-80 cm.

Instalacje, które muszą znaleźć się w zbrojeniu

Peszle elektryczne, rury kanalizacyjne DN 110, podejścia wody i gazu prowadzi się przed ułożeniem siatek lub między nimi. Każde przejście przez płytę wymaga przepustu ochronnego i uszczelnienia, by nie powstały mostki termiczne ani nieszczelności. Lokalizację instalacji warto udokumentować zdjęciami z geotagami. Po zasypaniu płyty znalezienie trasy peszla graniczy z cudem.

Beton, jastrych i dylatacje serce płyty fundamentowej

Beton konstrukcyjny płyty to najczęściej C25/30 dla domów jednorodzinnych lub C30/37 przy większych obciążeniach i agresywniejszym środowisku. Konsystencja S3 zapewnia dobrą urabialność bez konieczności dodawania nadmiernej ilości wody. Zbyt rzadki beton traci wytrzymałość, zbyt gęsty trudno zagęścić i zostaje w nim powietrze.

Grubość płyty wynosi najczęściej 20-30 cm, a lokalnie w strefach wzmocnień dochodzi do 40 cm. Przed wylaniem inspektor kontroluje między innymi rzędne, rozstaw zbrojenia, ciągłość folii PE oraz trasy instalacji. Odbiór bez dokumentacji fotograficznej to proszenie się o kłopoty przy oddaniu budynku do użytkowania.

Checklista przed wylaniem betonu

• Rzędne zgodne z projektem, tolerancja ± 1 cm
• Folie PE bez dziur, zakładki sklejone
• Zbrojenie czyste, bez rdzy luźnej i tłuszczu
• Otulina zachowana, dystanse stabilne
• Peszle i rury umocowane, zaślepione
• Strefy wzmocnień pod filarami wyraźne
• Dostęp do pompy, warunki pogodowe sprawdzone
• Pomiar temperatury mieszanki poniżej 30°C

Pielęgnacja betonu trwa minimum 7 dni. Polewanie wodą, przykrycie folią lub matami redukuje rysy skurczowe. W upalne dni beton warto polewać co 3-4 godziny przez pierwsze 48 godzin.

Jastrych i dylatacje

Jastrych cementowy lub anhydrytowy o grubości 4-6 cm wyrównuje powierzchnię i tworzy podłoże pod posadzki. Schnięcie jastrychu cementowego to około 1 tydzień na 1 cm grubości, anhydrytowego zwykle 2-3 tygodnie w zależności od wilgotności powietrza. Przyspieszanie suszenia nagrzewnicami kończy się odparowaniem wody powierzchniowej i pęknięciami przy listwach.

Dylatacje obwodowe przy ścianach wykonuje się z taśmy PE o grubości 8-10 mm. Dylatacje pośrednie w polach większych niż 36 m² lub przy przekątnych przekraczających 8 m rozdzielają pole na mniejsze fragmenty. Brak dylatacji oznacza, że naprężenia skurczowe znajdą sobie wyjście w postaci rys w najmniej oczekiwanym miejscu.

Problemy i błędy wykonawcze, które kosztują fortunę

Najczęstsze błędy wynikają z pośpiechu i braku nadzoru. Warto je znać, zanim ekipa wejdzie na budowę.

• Brak dylatacji obwodowych przy ścianach skutkuje pęknięciami przy ościeżach i narożnikach.
• Zbyt cienka otulina zbrojenia korozja stali po 10-15 latach, rysy prostopadłe.
• Pominięcie folii PE beton łączy się z XPS, tworzą się mostki termiczne i naprężenia.
• Zła klasa betonu lub zbyt dużo wody spadek wytrzymałości nawet o 30%.
• Brak izolacji przeciwwilgociowej XPS pod folią kapilarne podciąganie wody w obręb płyty.

Regularny odbiór poszczególnych warstw z wpisem do dziennika budowy kosztuje kilka godzin inspektora, a naprawa błędu po wylaniu betonu to już dziesiątki tysięcy złotych i opóźnienie harmonogramu o tygodnie.

Checklista odbioru płyty fundamentowej (12 punktów)

• Dokumentacja geotechniczna i projekt konstrukcji na budowie
• Podsypka zagęszczona Is ≥ 0,98, geowłóknina ułożona
• Drenaż zgodny z projektem, rury czyste i obsypane
• XPS ułożony na zakładkę, brak szczelin większych niż 2 mm
• Folia PE bez przerw, wywinięta na ściany
• Zbrojenie czyste, otulina zachowana, siatki powiązane drutem
• Przejścia instalacyjne uszczelnione, udokumentowane zdjęciami
• Dylatacje obwodowe przygotowane
• Klasa betonu i konsystencja zgodne z projektem
• Pompa drożna, warunki pogodowe monitorowane
• Pielęgnacja betonu zaplanowana na co najmniej 7 dni
• Wpisy do dziennika budowy z każdym odbiorem częściowym

Kiedy przekrój wymaga modyfikacji?

Standardowy przepis na płytę działa w typowych warunkach. Są jednak sytuacje, w których projektant musi zmienić układ warstw lub ich grubości.

Na gruntach słabonośnych, takich jak torfy, namuły czy plastyczne iły, podsypka musi być grubsza, a czasem konieczne jest wzmocnienie podłoża geosyntetykami lub kolumnami. Wysoki poziom wód gruntowych wymusza dodatkową izolację przeciwwodną i obniżenie zwierciadła wody na czas robót. Budynki pasywne potrzebują grubszej warstwy XPS lub PIR, by sprostać wymaganiom U ≤ 0,12 W/m²K dla podłogi na gruncie. Garaż pod budynkiem zmienia schemat obciążeń i często wymaga odrębnej płyty lub wzmocnienia strefy najazdowej.

Decyzja o modyfikacji powinna zapaść na etapie projektu, a nie w trakcie robót. Zmiana grubości XPS po ułożeniu kruszywa oznacza rozbiórkę i ponowne zagęszczenie, co zabiera cenny czas i pieniądze.

Ile kosztuje kompletna płyta fundamentowa?

Orientacyjne widełki cenowe za m² płyty w stanie surowym, bez ścianek fundamentowych, przedstawiają się następująco:

Ceny nie obejmują drenażu opaskowego, robót ziemnych ani ścian fundamentowych. Przy budowie piwnicy lub podpiwniczenia koszt rośnie o 40-60% z powodu dodatkowych ścian i izolacji.

Najczęstsze pytania inwestorów

Czy XPS 15 cm wystarczy pod dom pasywny?
Nie. Przy współczynniku λ ≤ 0,034 W/mK potrzeba minimum 25-30 cm, by zmieścić się w wymaganiu U ≤ 0,12 W/m²K. Mniejsza grubość skutkuje wyższymi rachunkami i dyskomfortem przy podłodze.

Jak sprawdzić, czy podsypka jest prawidłowo zagęszczona?
Płytą dynamiczną lub lekką sondą. Wynik Is ≥ 0,98 akceptuje się protokołem. Bez tego dokumentu trudno dochodzić roszczeń, gdy płyta zacznie osiadać.

Czy włókna stalowe mogą zastąpić tradycyjne zbrojenie?
W płytach jednorodnych włókna przejmują naprężenia skurczowe, lecz w strefach koncentracji naprężeń, na przykład pod filarami, nadal potrzebne są pręty żebrowane. Decyzję podejmuje projektant na podstawie obliczeń.

Ile schnie jastrych przed układaniem parkietu?
Cementowy do wilgotności poniżej 2% CM, zwykle 4-6 tygodni. Anhydrytowy schnie szybciej, ale wymaga szlifowania i gruntowania. Parkiet układany na zbyt wilgotny jastrych pęcznieje i odspaja się.

Zamów bezpłatną wycenę i konsultację techniczną

Przekrój płyty fundamentowej różni się w zależności od gruntu, projektu i wymagań energetycznych. Zanim ekipa wejdzie na budowę, warto porozmawiać z praktykiem, który widział setki realizacji i potrafi ocenić, czy zaproponowany układ warstw naprawdę zadziała w konkretnych warunkach. Bezpłatna wycena obejmuje analizę projektu, propozycję optymalizacji kosztów oraz wskazanie miejsc, w których najłatwiej o błąd wykonawczy.

Źródła danych i norm:
PN-EN 1992-1-1 (Eurokod 2 projektowanie konstrukcji żelbetowych), PN-EN 1997 (Eurokod 7 geotechnika), PN-EN 206 (beton wymagania, właściwości, produkcja i zgodność), PN-EN 13163 (wyroby z EPS), PN-EN 13164 (wyroby z XPS), PN-EN 13242 (kruszywa do niezwiązanych i związanych hydraulicznie materiałów stosowanych w budownictwie), PN-EN 13813 (jastrychy oraz materiały do jastrychów). Dane cenowe: średnie rynkowe dla budownictwa jednorodzinnego w Polsce, 2024-2025. Szczegółowe wytyczne dotyczące fundamentów bezpośrednich zawiera także portal Prawne Budowlane prowadzony przez Główny Urząd Nadzoru Budowlanego (gunb.gov.pl).
