Zbrojenie płyty fundamentowej – jak zrobić to solidnie i bez błędów?

Projektowanie rozstawu, rozstawu prętów i otuliny

Obliczenia rozstawu prętów zbrojeniowych w płycie fundamentowej opierają się na zasadzie, że odległość między osiami sąsiednich prętów nie może przekraczać wartości określonych normą, ale jednocześnie musi zapewniać właściwe współdziałanie stali i betonu. W praktyce rozstaw waha się między 100 a 200 milimetrów w zależności od średnicy prętów, grubości płyty i wielkości obciążenia im cieńsza płyta i większe obciążenie, tym gęściej należy ułożyć zbrojenie, aby ugięcie pozostało w dopuszczalnych granicach. Projektant określa dokładny rozstaw na podstawie analizy momentów zginających, sił tnących i warunków użytkowania, a następnie nanosi te wartości na rysunki wykonawcze zbrojenia, które stanowią podstawę do realizacji na budowie.

Zakładki prętów zbrojeniowych to miejsca, gdzie końce dwóch prętów zachodzą na siebie, przenosząc ciągłość sił rozciągających przez kontakt betonu i przylegającej stali. Długość zakładki oblicza się zgodnie z Eurokodem 2 na podstawie średnicy pręta, klasy betonu i warunków adhezji, a typowa wartość dla prętów fi 12 w betonie C25/30 wynosi około 40-krotności średnicy, czyli około 480 mm. Zbyt krótka zakładka prowadzi do zarysowania w miejscu połączenia, ponieważ siły rozciągające przewyższają nośność połączenia, natomiast nadmiernie długa generuje niepotrzebny koszt stali i utrudnia prawidłowe ułożenie zbrojenia w gęstej siatce.

Otulina betonowa, czyli odległość od powierzchni pręta do najbliższej powierzchni betonu, pełni dwie fundamentalne funkcje: chroni stal przed korozją i zapewnia odpowiednią przyczepność między betonem a zbrojeniem. Norma PN-EN 1992-1-1 wymaga minimalnej otuliny w zależności od klasy ekspozycji środowiska dla fundamentów bezpośrednio stykających się z gruntem przyjmuje się zazwyczaj 35-50 mm, co w praktyce oznacza, że pręty dolne powinny być oddalone od spodu płyty o co najmniej 40-50 mm. Zmniejszenie otuliny poniżej wartości wymaganej skraca trwałość konstrukcji, ponieważ agresywne substancje z gleby szybciej docierają do stali, przyspieszając korozję i utratę nośności.

Przy projektowaniu zbrojenia płyty fundamentowej nie można pominąć stref przypodporowych, czyli obszarów wzdłuż krawędzi i pod ścianami nośnymi, gdzie koncentracja naprężeń wymaga dodatkowego zbrojenia. W tych strefach stosuje się pręty rozdzielcze prostopadłe do zbrojenia głównego lub dodatkowe strzemiona, które przejmują siły tnące i zapobiegają kruchemu zniszczeniu w wyniku przebicia. Warto przy tym pamiętać, że zbrojenie rozdzielcze nie wlicza się do nośności na zginanie pełni funkcję konstrukcyjną, rozkładając obciążenia punktowe na większą powierzchnię i ograniczając szerokość rys.

Montowanie zbrojenia na płycie fundamentowej krok po kroku

Przed przystąpieniem do układania zbrojenia płyta fundamentowa musi być dokładnie przygotowana wytyczenie obszaru zgodnie z projektem, usunięcie nienadających się do posadowienia warstw gruntu i ich wymiana na stabilny materiał zasypowy to etapy, od których zależy prawidłowe przenoszenie obciążeń na podłoże. Wykop powinien być wyrównany i zagęszczony warstwami, a na jego dnie wykonuje się drenaż odprowadzający wodę gruntową, co zapobiega podciąganiu wilgoci pod płytę i degradacji betonu w przyszłości. Studzienki rewizyjne w narożach budynku montuje się na tym etapie, ponieważ późniejszy dostęp do instalacji kanalizacyjnej wymaga zachowania ciągłości zbrojenia wokół przejść.

Krzesła zbrojeniowe to elementy dystansowe podtrzymujące dolną siatkę zbrojeniową na właściwej wysokości, zapewniające zachowanie otuliny betonowej i równomierne rozłożenie prętów w płaszczyźnie poziomej. Wybór wysokości krzesła zależy od grubości płyty i projektowanej otuliny dla płyty grubości 30 cm z dolną otuliną 50 mm potrzebujesz krzesła o wysokości około 200 mm. Krzesła rozmieszcza się w rozstawie nie większym niż co 50-80 cm w obu kierunkach, przy czym pod samym zbrojeniem głównym gęstość podpór powinna być większa niż pod zbrojeniem rozdzielczym.

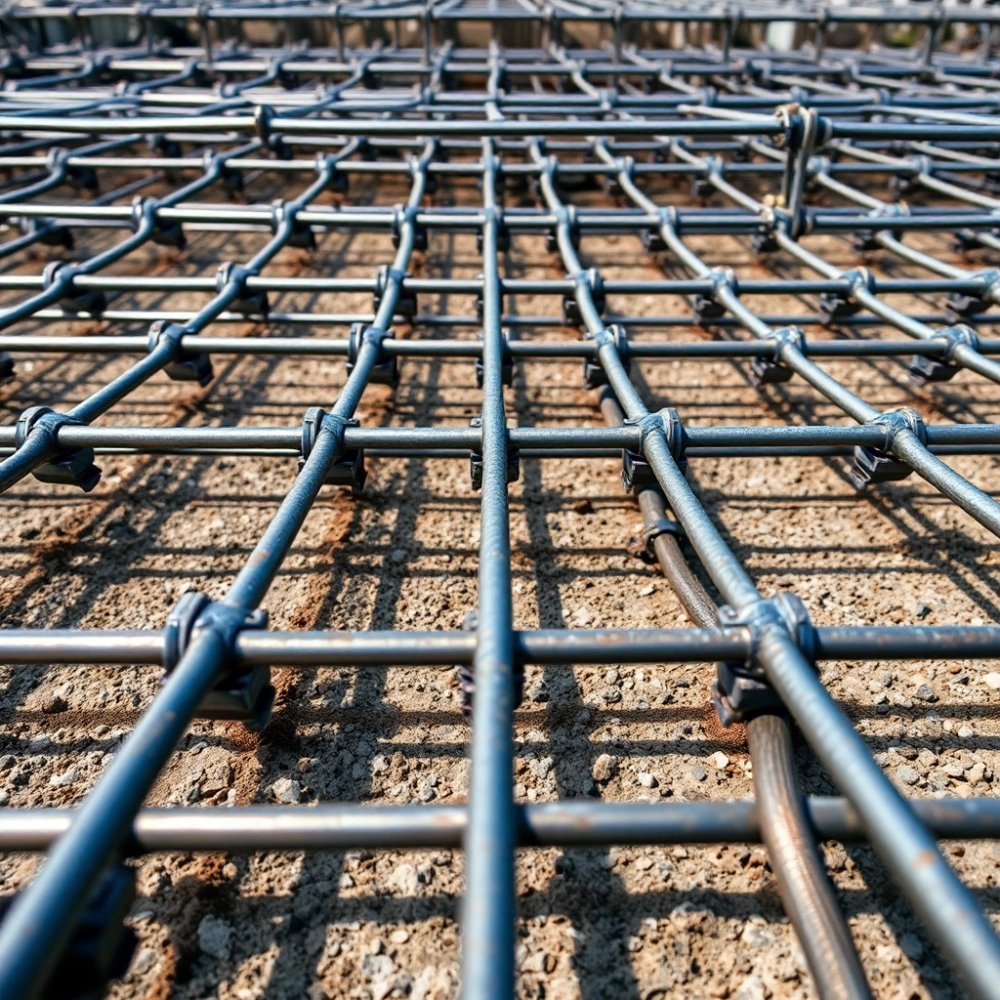

Układanie dolnej siatki zbrojeniowej zaczyna się od najdłuższych prętów ciągłych, które układa się równolegle do dłuższej krawędzi płyty, a następnie dodaje pręty poprzeczne tworzące regularną kratownicę. Miejsca zakładek przesuwa się naprzemiennie sąsiadujące pręty nie powinny kończyć się w jednym miejscu, lecz być rozłożone na długości minimum jednego rozstawu, co eliminuje lokalne osłabienie przekroju. Pręty łączy się ze sobą drutem wiązałkowym o średnicy 1,2-1,4 mm, wykonując minimum cztery obroty wokół przecięcia i dokładnie zaciskając szczypcami, aby połączenie nie rozpadło się podczas wylewania i wibrowania betonu.

Górna siatka zbrojeniowa montowana jest po zakończeniu prac instalacyjnych pod podłogowymi warstwami ocieplenia i hydroizolacji jej wysokość względem wierzchu płyty określa projekt, ale zazwyczaj wynosi 30-40 mm od górnej powierzchni, licząc od osi pręta do powierzchni betonu. Podparcie górnej siatki uzyskuje się za pomocą krzesła lub specjalnych podkładek dystansowych, które utrzymują zbrojenie w prawidłowej rzędnej podczas wylewania mieszanki betonowej. Podczas całego procesu należy kontrolować pionowość i poziomość ułożenia prętów, ponieważ nawet niewielkie odchylenia od projektu przekładają się na zmniejszenie nośności i szczelności płyty.

Przed wylaniem betonu warto przeprowadzić kontrolę końcową obejmującą pomiar otuliny suwmiami, sprawdzenie rozstawu prętów miarką i wizualną ocenę sztywności całej konstrukcji zbrojeniowej. Podczas wylewaniaabetonu należy unikać chodzenia po zbrojeniu w miejscach intensywnie obciążonych oraz wibratorem deklowym wprowadzać mieszankę delikatnie, aby nie przemieszczać prętów z ich pierwotnego położenia. Prawidłowo wykonane zbrojenie płyty fundamentowej to inwestycja, która zwraca się bezawaryjną eksploatacją przez pokolenia każda minutę poświęcona precyzyjnemu ułożeniu prętów oszczędza później dziesiątek tysięcy złotych na naprawach i wzmacnianiu konstrukcji.
