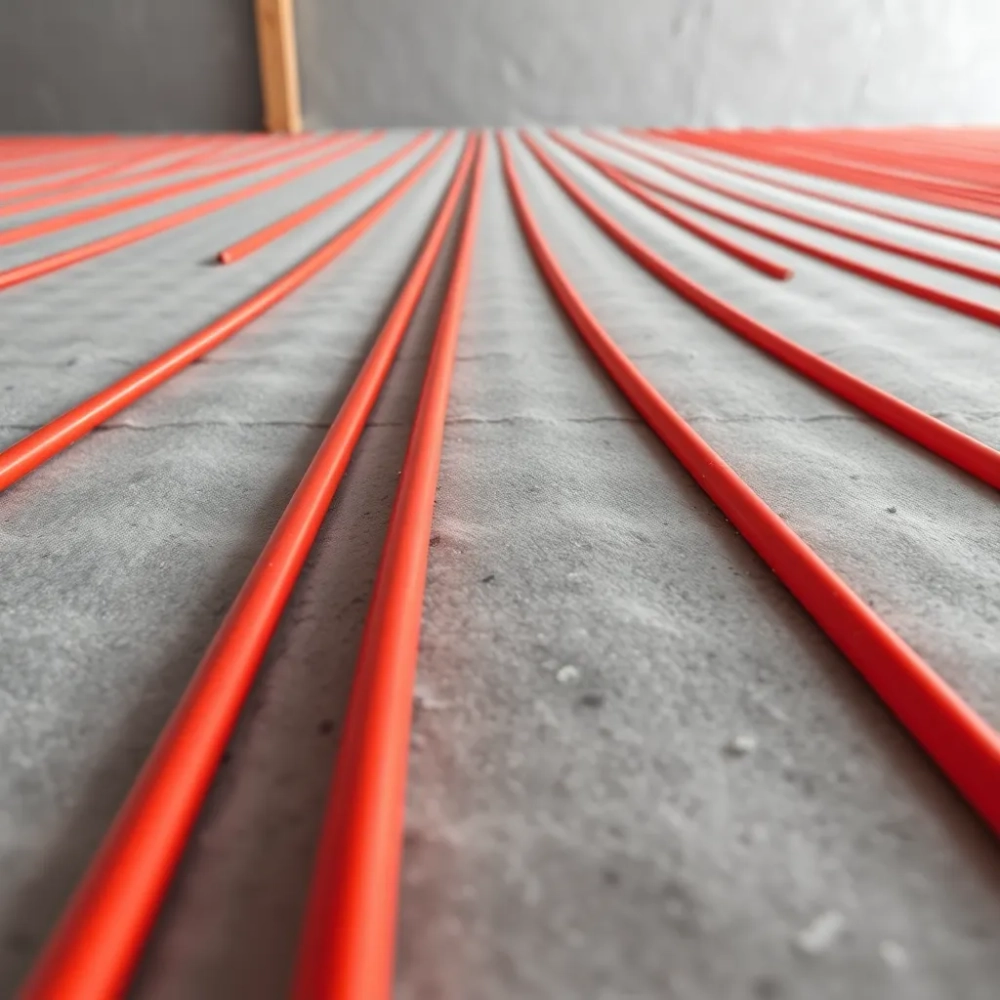

Podłogówka: jaki rozstaw rurek? 10, 15 czy 20 cm w praktyce

W wodnym ogrzewaniu podłogowym rurki układa się najczęściej co 10, 15 lub 20 cm. Co 10 cm stosuje się w łazienkach i przy dużych przeszkleniach, co 15 cm w większości pokoi dobrze ocieplonego domu, a co 20 cm i więcej tam, gdzie pomieszczenie traci mało ciepła. O ostatecznym rozstawie decydują obliczenia: strata ciepła pomieszczenia, powierzchnia, na której można ułożyć rury, temperatura wody i opór cieplny posadzki.

• Jaki rozstaw rurek w podłogówce dla poszczególnych pomieszczeń?
• Od czego zależy rozstaw rur ogrzewania podłogowego?
• Rozstaw 10 czy 15 cm: co zmienia się w praktyce?
• Ile rurki do podłogówki na m²?
• Jaka długość pętli przy danym rozstawie?
• Jak układać rurki do podłogówki: ślimak czy meander?
• Strefy brzegowe i strefy wykluczone
• Czy 3 cm wylewki wystarczy nad rurkami?
• Najczęstsze błędy przy doborze rozstawu rurek
• Jak dobrać rozstaw rurek krok po kroku

Poniżej znajdziesz orientacyjne wartości dla pomieszczeń, przykład obliczeniowy 10 kontra 15 cm, zużycie rury na m², długości pętli, zasady dla stref przy oknach i listę typowych błędów.

Jaki rozstaw rurek w podłogówce dla poszczególnych pomieszczeń?

Typowe odstępy mieszczą się w zakresie 10-20 cm, a w pomieszczeniach o bardzo małym zapotrzebowaniu na ciepło spotyka się też 25-30 cm. Według poradnika Econovli o gęstości układania rur w łazienkach stosuje się rozstaw 10-15 cm, a w salonach i sypialniach 20-30 cm.

W nowych, dobrze izolowanych domach częstym wyborem jest 15 cm. Taki rozstaw jest opisywany jako standard dla salonów, kuchni i pokoi dziennych w artykule GFI o rozstawie rur, który wskazuje też, że 25 cm stosuje się tylko przy bardzo małych stratach ciepła albo gdy podłogówka jest ogrzewaniem uzupełniającym.

To wartości orientacyjne do rozmowy z projektantem i wykonawcą. Dwa pokoje w tym samym domu mogą wymagać innego rozstawu, bo mają inne okna, ściany zewnętrzne i zabudowę.

Od czego zależy rozstaw rur ogrzewania podłogowego?

Rozstaw zależy przede wszystkim od tego, ile watów ciepła musi oddać każdy metr kwadratowy podłogi, na którym faktycznie leżą rury. Dopiero gdy ta wartość jest znana, sprawdza się, czy dany rozstaw ją pokryje przy założonej temperaturze wody i konkretnej posadzce.

Wymaganą moc liczy się jako stratę ciepła pomieszczenia podzieloną przez powierzchnię czynną: q [W/m²] = Q [W] / A czynna [m²]. W przykładzie z analizy rozstawu 10 i 15 cm na projekt-ogrzewania.pl pokój traci 850 W, ale rury można ułożyć tylko na 17 m² z 20 m². Podłoga musi więc dać 50 W/m², a nie 42,5 W/m² liczone z całej powierzchni. Wanna, brodzik czy szafy bez prześwitu zmniejszają powierzchnię czynną i podnoszą wymaganą moc.

Czy przy pompie ciepła trzeba układać rurki co 10 cm?

Nie zawsze: 15 cm może poprawnie współpracować z pompą ciepła, jeśli pokrywa obciążenie pomieszczenia przy przyjętej temperaturze wody. Podłoga oddaje ciepło tak samo niezależnie od urządzenia, które podgrzało wodę. Różnica polega na tym, że pompa ciepła pracuje ekonomiczniej przy niskiej temperaturze zasilania, a gęstszy rozstaw pozwala tę temperaturę obniżyć.

Część wykonawców zaleca przy pompie ciepła gęstszy układ w całym domu. W poradniku ekotak o rozstawie przy pompie ciepła podano przykład, że przy 20 cm woda potrzebuje około 35°C, a przy 10 cm około 28°C, oraz szacunek 2-3% niższego rachunku za każdy 1°C mniej. Ten sam wykonawca rekomenduje 10-12 cm w całym domu i 10 cm w łazienkach. Traktuj te liczby jako przykład, a nie gwarancję: realny efekt zależy od budynku, posadzki i ustawień pompy. Jak dobrać temperaturę wody do komfortu, opisujemy w tekście o krzywej grzewczej dla 22 stopni.

Przy kotle gazowym pracującym na wyższej temperaturze zasilania można zwykle zastosować rzadszy rozstaw, ale wyższa temperatura wody to wyższa temperatura podłogi. Zależność tych dwóch parametrów wyjaśnia artykuł temperatura zasilania podłogówki a temperatura podłogi.

Jak posadzka wpływa na rozstaw rurek?

Im większy opór cieplny okładziny, tym gęściej trzeba ułożyć rury, żeby oddać tę samą moc. Płytki ceramiczne i kamień dobrze przewodzą ciepło, a drewno, panele i wykładziny działają jak dodatkowa warstwa izolacji. Artykuł Viessmann Poznań o rozstawie rur wskazuje, że pod podłogi drewniane i parkiety rozstaw musi być mniejszy niż pod płytki.

Liczy się łączny opór całej warstwy: okładziny, podkładu i kleju. Producenci drewna i paneli często podają też maksymalną temperaturę powierzchni, niższą niż dla płytek. Tego limitu nie wolno obchodzić podnoszeniem temperatury wody, bo grozi to uszkodzeniem podłogi i dyskomfortem. Przy deskach sprawdź też, jaki klej do podłogi drewnianej na ogrzewanie podłogowe dopuszcza producent.

Rozstaw 10 czy 15 cm: co zmienia się w praktyce?

Rozstaw 10 cm daje więcej mocy z m² i bardziej równomierną temperaturę podłogi przy tej samej temperaturze wody, ale wymaga więcej rury i często większej liczby pętli. Jeśli 15 cm pokrywa zapotrzebowanie z rozsądną rezerwą i nie przekracza dopuszczalnej temperatury powierzchni, zagęszczenie podnosi głównie koszt wykonania.

Przykład poniżej to wynik modelu referencyjnego z przytoczonej wyżej analizy projekt-ogrzewania.pl: system mokry, rura około 16 mm, około 45 mm cementowej warstwy nad rurą o przewodności około 1,2 W/(m·K), pokój 20 m² z 17 m² powierzchni czynnej, strata 850 W, wymagane 50 W/m². Autorzy zaznaczają, że to interpolacja edukacyjna, a nie karta wydajności dowolnego systemu.

W tym przypadku oba warianty pokrywają zapotrzebowanie, ale 15 cm ma bardzo małą rezerwę. Wystarczy grubsza okładzina, dodatkowa zabudowa albo niższa temperatura zasilania, żeby zabrakło mocy. Bywa też, że przy małej powierzchni czynnej i dużych stratach nawet 10 cm nie wystarczy bez przekroczenia limitu temperatury podłogi. Wtedy dalsze zagęszczanie nic nie da i potrzebne jest inne rozwiązanie, np. ograniczenie strat albo dodatkowy grzejnik w pomieszczeniu.

Ile rurki do podłogówki na m²?

W samym polu grzewczym zużycie rury to 1 m podzielony przez rozstaw: przy 10 cm około 10 m rury na m², przy 15 cm około 6,7 m, przy 20 cm około 5 m. Do tego dochodzą dobiegi do rozdzielacza, które przy dalszych pomieszczeniach wyraźnie wydłużają pętlę.

Te wartości potwierdza praktyka: w wątku na forum Elektroda o rozstawie rur użytkownik opisuje łazienkę 5 m² z rurami co 10 cm, na którą poszło 50 m rury. Ten sam wątek przytacza regułę rozstawu około 10 średnic zewnętrznych rury oraz praktykę 12,5 cm w pokojach i 10 cm w łazience lub bardzo przeszklonym salonie. To opinie instalatorów, nie wymóg normowy.

Jaka długość pętli przy danym rozstawie?

Pojedyncza pętla ma zwykle od 60 do 120 m, a w niektórych systemach do 150 m. Im gęstszy rozstaw, tym szybciej pętla osiąga limit, więc większe pomieszczenie trzeba podzielić na kilka obwodów.

Wspomniany wcześniej poradnik Viessmann Poznań podaje na podstawie doświadczeń wykonawców, że przy typowej rurze 16 mm pętla nie powinna przekraczać 100 m, bo rosną opory i pojawiają się problemy z dogrzaniem. Zbyt długa pętla to większe spadki ciśnienia i temperatury wody wzdłuż obwodu, czyli chłodniejsza podłoga na jego końcu. Maksymalna długość zależy też od średnicy rury i wydajności pompy obiegowej, dlatego wiążące są wytyczne producenta systemu.

Staraj się, żeby pętle podpięte do jednego rozdzielacza miały zbliżoną długość. Ułatwia to regulację hydrauliczną, bo każdy obwód grzeje podobnie bez mocnego dławienia krótszych pętli.

Jak układać rurki do podłogówki: ślimak czy meander?

Rurki układa się w spiralę (ślimak) albo meander (wężownicę). Ślimak daje bardziej równomierną temperaturę podłogi, a meander pozwala mocniej dogrzać wybraną strefę, np. przy oknie.

W ślimaku rurę prowadzi się od obwodu do środka pomieszczenia, zawraca i wraca równolegle, więc odcinek z najcieplejszą wodą zawsze sąsiaduje z odcinkiem już wychłodzonym. Różnice temperatury na powierzchni są niewielkie, co ma znaczenie przy niskotemperaturowych źródłach ciepła, takich jak pompy ciepła i kotły kondensacyjne. Taki układ wymaga nieco więcej precyzji przy projekcie i montażu, ale w nowoczesnych instalacjach jest najczęściej stosowany.

W meandrze woda stygnie stopniowo wzdłuż pętli, więc podłoga przy końcu obwodu jest chłodniejsza, a różnica może sięgać kilku stopni. Dlatego początek pętli, czyli najcieplejszy odcinek, prowadzi się w najzimniejszej części pomieszczenia, pod oknami lub przy drzwiach balkonowych. Zgodnie z poradnikiem Nordic o układaniu rur meander sprawdza się właśnie przy dogrzewaniu stref o większych stratach, a spirala przy równomiernym rozkładzie ciepła na całej powierzchni. Ten sam poradnik podaje, że strefy brzegowe układa się zwykle co 10 cm, a pętla nie powinna przekraczać 150 m.

Strefy brzegowe i strefy wykluczone

Przy ścianach zewnętrznych z dużymi przeszkleniami rurki układa się gęściej niż w reszcie pokoju, często z rozstawem zmniejszonym o połowę, np. z 15 do 7,5 cm lub z 20 do 10 cm. Pod stałą zabudową rur zwykle się nie prowadzi.

Strefa brzegowa ma szerokość kilkudziesięciu centymetrów przy oknach tarasowych, drzwiach balkonowych i ścianach zewnętrznych. Gęstszy układ dostarcza tam więcej ciepła i ogranicza uczucie chłodu przy szybie. Bez takiego zagęszczenia w sypialni lub salonie z przeszkloną ścianą podłoga przy oknie bywa wyraźnie chłodniejsza niż na środku.

Strefy wykluczone to miejsca pod wanną, brodzikiem, ciągiem szafek kuchennych, lodówką, wyspą kuchenną, kominkiem i stałą zabudową garderobianą. Ciepło nie ma tam dokąd oddać, a pod lodówką czy zabudową może niepotrzebnie ją nagrzewać. Czasem wyklucza się też miejsca pod ciężkimi regałami lub grubymi dywanami. Pamiętaj, że każda wykluczona strefa zmniejsza powierzchnię czynną, więc pozostała część podłogi musi oddać więcej W/m². Dlatego plan zabudowy trzeba znać przed projektem pętli.

Czy 3 cm wylewki wystarczy nad rurkami?

Nie ma jednej odpowiedzi dla wszystkich systemów: minimalną grubość warstwy nad rurą określa dokumentacja producenta systemu ogrzewania i jastrychu, i poniżej tej wartości nie należy schodzić. Grubość i przewodność warstwy nad rurą zmieniają wydajność podłogi, więc wpływają też na potrzebny rozstaw.

Dla porównania model referencyjny z tabeli 10 kontra 15 cm zakłada około 45 mm cementowej warstwy nad rurą 16 mm. Jeśli planujesz cieńszą posadzkę, np. przy remoncie, dobierz system i jastrych przewidziane do takiej grubości zamiast skracać standardową wylewkę. Więcej o wylewkach pod ogrzewanie przeczytasz w tekście o posadzce cementowej na ogrzewanie podłogowe.

Najczęstsze błędy przy doborze rozstawu rurek

Najczęstszy błąd to jeden rozstaw w całym domu bez sprawdzenia strat ciepła poszczególnych pomieszczeń. Kolejne wynikają z pominięcia stref brzegowych, powierzchni czynnej i oporu posadzki.

• Liczenie mocy z całej powierzchni pokoju zamiast z powierzchni czynnej bez wanny i zabudowy.
• Brak zagęszczenia przy dużych przeszkleniach i ścianach zewnętrznych.
• Dobór rozstawu tylko na podstawie rodzaju źródła ciepła, bez obliczeń mocy.
• Pominięcie oporu cieplnego paneli lub drewna, a potem podnoszenie temperatury wody ponad limit producenta okładziny.
• Zbyt długie pętle albo pętle o bardzo różnej długości, trudne do wyregulowania.
• Słaba izolacja pod rurami, przez którą część ciepła ucieka w dół.
• Rozstaw 15 cm bez rezerwy mocy tam, gdzie zmiana okładziny lub zabudowy przekreśli pokrycie zapotrzebowania.

Błędów projektu nie da się tanio poprawić po wylaniu posadzki, dlatego rozstaw ustala się przed układaniem rur, a nie na budowie.

Jak dobrać rozstaw rurek krok po kroku

Rozstaw dobiera się osobno dla każdego pomieszczenia, zaczynając od straty ciepła, a kończąc na sprawdzeniu temperatury podłogi i długości pętli.

1. Ustal projektową stratę ciepła pomieszczenia w watach, a nie ogólny wskaźnik dla domu.
2. Zaznacz na rzucie wannę, brodzik, meble w zabudowie i policz powierzchnię czynną.
3. Podziel stratę przez powierzchnię czynną, żeby otrzymać wymagane W/m².
4. Przyjmij temperatury zasilania, powrotu i pomieszczenia, realne dla Twojego źródła ciepła.
5. Zbierz opór cieplny okładziny, podkładu i kleju oraz limit temperatury powierzchni od producenta.
6. Sprawdź w charakterystyce systemu, jaką moc da 10, 15 i 20 cm przy tych parametrach, i wybierz rozstaw z rozsądną rezerwą.
7. Zaplanuj strefy brzegowe przy przeszkleniach i strefy wykluczone.
8. Policz długość rury z dobiegami, podziel ją na pętle zgodne z zaleceniami producenta i o zbliżonej długości.
