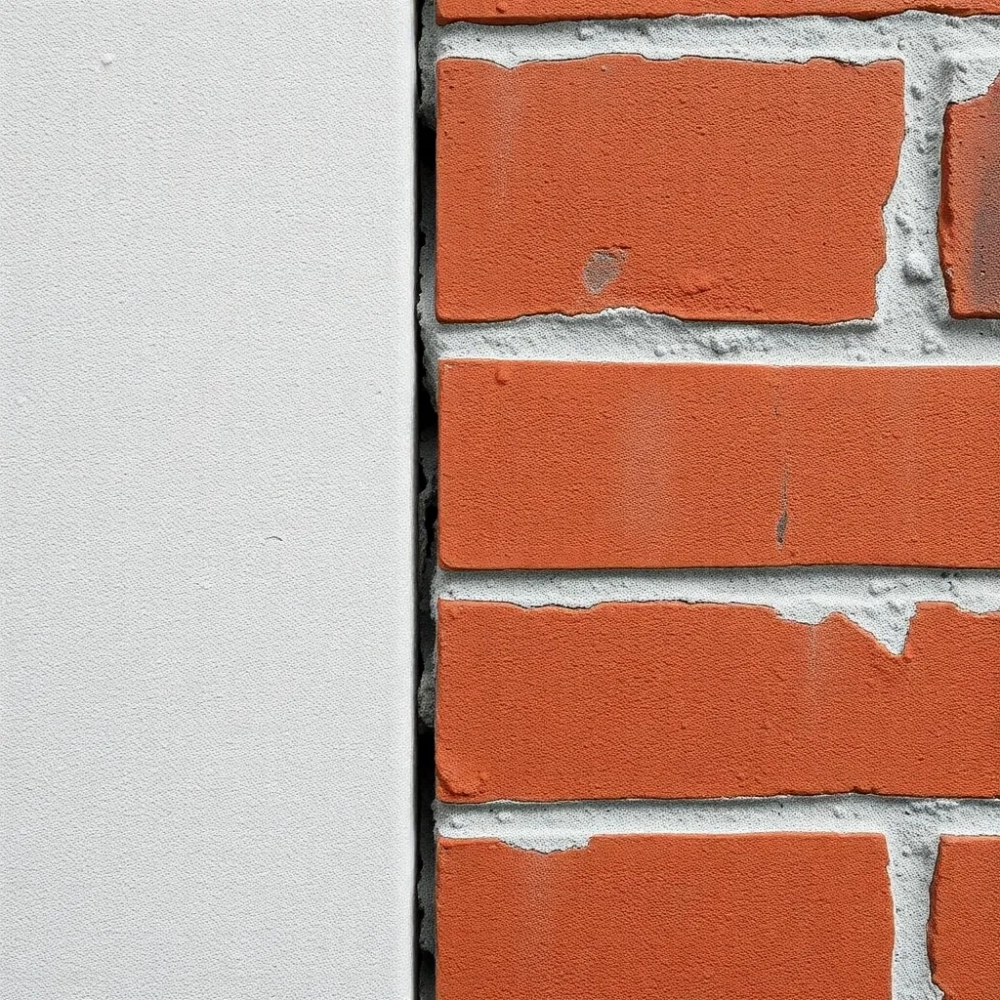

Połączenie betonu komórkowego z cegłą, kotwy i dylatacja

W skrócie: Ścianę z betonu komórkowego łączy się z murem z cegły stalowymi łącznikami lub płaskownikami: jedną część mocuje do istniejącego muru, drugą osadza w spoinie nowej ściany, zwykle co 2-3 warstwy. Połączenie nie powinno być sztywne, bo materiały inaczej pracują i na styku łatwo o rysy.

• Czy można łączyć beton komórkowy z cegłą w jednym budynku?
• Dlaczego styk betonu komórkowego i cegły pęka?
• Czym łączyć beton komórkowy z cegłą?
• Jak połączyć ścianę z betonu komórkowego z murem z cegły krok po kroku?
• Czy bloczki z betonu komórkowego można przewiązać z cegłą?
• Jak połączenie wpływa na izolacyjność i wytrzymałość ściany?
• Co jest lepsze: cegła czy beton komórkowy?
• Jakie są wady betonu komórkowego przy łączeniu z cegłą?
• Najczęstsze błędy przy łączeniu betonu komórkowego z cegłą
• Lista kontrolna przed murowaniem styku

Ścianę z betonu komórkowego łączy się z murem z cegły na styk, stalowymi łącznikami lub płaskownikami: jedną część mocuje się do istniejącego muru, drugą osadza w spoinie poziomej nowej ściany, zwykle co 2-3 warstwy. Połączenie nie powinno być sztywne, bo oba materiały inaczej reagują na temperaturę i wilgoć, a na sztywnym styku łatwo o rysy. Te zasady dotyczą dostawiania ścianki działowej do ceglanej ściany nośnej, wypełniania szkieletu żelbetowego bloczkami oraz budynków, w których ściany zewnętrzne i wewnętrzne powstają z różnych materiałów. Przy ścianach nośnych sposób połączenia powinien wynikać z projektu konstrukcyjnego.

Czy można łączyć beton komórkowy z cegłą w jednym budynku?

Można, ale łączenie różnych materiałów murowych w jednej konstrukcji nie jest zalecane, jeśli da się go uniknąć. Według artykułu o łączeniu bloczków z betonu komórkowego z cegłami, przygotowanego na podstawie informacji H+H, powodem są różne wartości rozszerzalności i skurczu termiczno-wilgotnościowego, przez które na styku różnie pracujących materiałów mogą powstawać rysy.

W domu jednorodzinnym to zalecenie łatwo spełnić, bo zwykle cały budynek muruje się z jednego materiału. Są jednak sytuacje, w których styku nie da się ominąć:

• budynki przemysłowe i handlowe, w których materiałem murowym wypełnia się konstrukcję żelbetową, a więc powstaje styk mur-żelbet, nie tylko przy betonie komórkowym;
• budynki wielorodzinne, w których ściany zewnętrzne stawia się z betonu komórkowego, a wewnętrzne nośne z materiałów o większej wytrzymałości, np. silikatów;
• remonty i przebudowy, gdy nową ściankę z bloczków dostawia się do istniejącego muru z cegły albo nowy mur z cegły dochodzi do ściany z betonu komórkowego.

W każdym z tych przypadków zadanie jest takie samo: dać nowej ścianie podparcie boczne, a jednocześnie pozwolić obu murom na niewielkie, niezależne ruchy.

Dlaczego styk betonu komórkowego i cegły pęka?

Styk pęka, gdy dwa materiały o różnych właściwościach połączy się na sztywno, a budynek zacznie pracować. Ściany różnią się materiałem, obciążeniem, osiadaniem i podatnością na naprężenia termiczne, dlatego samo domurowanie nowej przegrody do starej ściany nie wystarcza, co opisuje poradnik fischer o kotwieniu ścian działowych.

Beton komórkowy jest lekki, porowaty i dobrze izoluje, ale jest bardziej kruchy i ma mniejszą wytrzymałość mechaniczną niż cegła. Cegła ceramiczna czy silikat jest cięższa i wytrzymalsza. Do różnej rozszerzalności i skurczu dochodzi więc różne zachowanie pod obciążeniem. Jeśli nic nie przejmie tych różnic, naprężenia skupiają się na linii styku i ujawniają jako rysa w tynku albo szczelina między murami.

Wartości współczynników rozszerzalności, gęstości czy wytrzymałości zależą od klasy i producenta wyrobu. Do obliczeń i decyzji projektowych bierze się dane techniczne konkretnego bloczka i konkretnej cegły, a nie uśrednione tabele.

Czym łączyć beton komórkowy z cegłą?

Beton komórkowy z cegłą łączy się mechanicznie: stalowymi łącznikami, płaskownikami lub kotwami, które jedną częścią są przykręcone do istniejącego muru, a drugą osadzone w spoinie nowego. Zaprawa wypełnia spoinę i otula łącznik, ale sama nie zapewnia ścianie podparcia bocznego.

Łączniki, kotwy i płaskowniki

Na styku dwóch materiałów stosuje się kilka typów połączeń mechanicznych:

• łączniki stalowe lub płaskowniki: jeden koniec mocowany kołkiem do istniejącej ściany, drugi wpuszczany w spoinę poziomą nowego muru;
• profile ze stali nierdzewnej w kształcie litery L, np. łączniki LP30, które wskazówki Termalica dotyczące murowania z betonu komórkowego podają do łączenia ścian działowych z bloczków o grubości 10 lub 12 cm ze ścianą nośną; przytwierdza się je kołkami rozporowymi;
• kotwy systemowe ze stali nierdzewnej lub ocynkowanej, np. kątowniki i płaskowniki, wmurowywane jednocześnie w spoiny betonu komórkowego i cegły, gdy oba mury powstają w tym samym czasie i nie trzeba wiercić w gotowej konstrukcji;
• przy słupach i ścianach żelbetowych: pręty wklejane w nawiercone otwory i zatapiane w zaprawie spoin muru z bloczków albo listwy kotwiące.

Średnicę, długość i rozstaw prętów wklejanych w słupy żelbetowe powinien określić konstruktor, bo zależą od obciążeń i wymiarów ściany.

Jaka zaprawa w spoinach i na styku?

Same bloczki z betonu komórkowego muruje się zwykle na zaprawę klejową do cienkich spoin. Według Termaliki warstwa kleju po dociśnięciu bloczka ma około 2 mm grubości, a nakłada się ją kielnią zębatą o szerokości dopasowanej do bloczka. Dobór produktu omawiamy w tekście o zaprawie klejowej do betonu komórkowego.

Cegłę muruje się na tradycyjną zaprawę murarską dobraną do rodzaju cegły i warunków pracy. W murze z betonu komórkowego gruba spoina z tradycyjnej zaprawy przewodzi ciepło lepiej niż sam bloczek i może tworzyć mostek termiczny, dlatego nie zastępuje się nią cienkiej spoiny klejowej bez potrzeby. Rodzaje zapraw i ich dobór do bloczków opisujemy w poradniku o zaprawie do betonu komórkowego.

Zaprawa w spoinie, w której leży łącznik, musi go dobrze otulić. Luźno osadzony płaskownik nie daje stabilnego połączenia.

Jak dobrać kołek do rodzaju muru?

Kołek dobiera się do muru, w który się go osadza, a nie do nowej ściany. Fischer rozróżnia kilka grup podłoży i dla każdej inaczej określa sposób wiercenia:

Wynika z tego praktyczna zasada. Gdy nową ścianę z betonu komórkowego dostawiasz do muru z cegły pełnej, łącznik mocujesz w cegle, czyli w łatwiejszym podłożu. Gdy to nowy mur z cegły dochodzi do istniejącej ściany z betonu komórkowego, łącznik trzeba zakotwić w gazobetonie i tam zwykły kołek rozporowy staje się najsłabszym punktem połączenia.

Jak połączyć ścianę z betonu komórkowego z murem z cegły krok po kroku?

Kolejność jest stała: wyznaczenie ściany i sprawdzenie podłoża, montaż łączników, murowanie z wpuszczaniem łączników w spoiny, dylatacja pod stropem i siatka na styku przed tynkiem. Kroki opisują typowy przypadek dostawiania ściany działowej do istniejącego muru.

1. Wyznacz przebieg ściany na podłodze, ścianie i suficie poziomicą, laserem lub sznurem traserskim.
2. Oczyść miejsce styku z kurzu, starej farby, luźnego tynku i resztek zaprawy.
3. Sprawdź rodzaj muru. Jeśli nie wiesz, czy to cegła pełna, dziurawka czy pustak, zrób próbny odwiert w miejscu, które później zakryje nowa ściana.
4. Przygotuj podłoże pod nową ścianę. Termalica zaleca pod ściany działowe izolację z papy i folii w pasie szerszym o 30 cm od grubości ściany. Przy murowaniu na fundamencie różnice poziomu powyżej 30 mm wyrównuje się podkładem z cementu i piasku w proporcji 1:3.
5. Rozmieść łączniki wzdłuż linii styku, zwykle co 2-3 warstwy bloczków. Wywierć otwór, oczyść go z pyłu, osadź kołek dobrany do podłoża i przykręć łącznik do istniejącego muru.
6. Pierwszą warstwę bloczków połącz ze ścianą nośną zaprawą klejową, wypoziomuj i odczekaj, aż zaprawa zwiąże. Termalica podaje dla pierwszej warstwy przerwę zwykle od 2 do 3 godzin.
7. Muruj kolejne warstwy, wprowadzając wolny koniec łącznika w spoinę poziomą i otulając go zaprawą. Spoiny pionowe kolejnych warstw przesuwaj o co najmniej 10 cm, a klej rozprowadzaj na długości nie większej niż 3-4 bloczki, żeby nie wysechł przed ułożeniem bloczka.
8. Nie dociskaj ściany na sztywno do stropu. Zostaw szczelinę dylatacyjną, najczęściej około 1-2 cm, i wypełnij ją elastycznym materiałem, np. pianą poliuretanową.
9. Przed tynkowaniem zatop na styku siatkę zbrojącą, która zachodzi na oba mury. Ogranicza to ryzyko pęknięć warstwy wykończeniowej.

Prace z zaprawą prowadzi się w temperaturze powyżej +5°C. Przy niższej temperaturze Termalica wskazuje zaprawę z dodatkiem przeciwmrozowym.

Czy bloczki z betonu komórkowego można przewiązać z cegłą?

Przewiązanie murarskie Termalica opisuje dla ścian z bloczków tego samego systemu, a przy dostawianiu nowej ściany do istniejącej fischer zaleca stalowe łączniki i połączenie, które nie jest całkowicie sztywne. Dla ścian nośnych z dwóch różnych materiałów sposób połączenia, rodzaj łączników i ewentualne dylatacje powinien określić konstruktor w projekcie.

Dla porównania: w ścianach nośnych z samych bloczków Termalica zaleca wznoszenie murów zewnętrznych i wewnętrznych jednocześnie. Przy ścianach jednowarstwowych o grubości 36,5, 40 i 48 cm łączy je wiązaniem na niepełną grubość muru: w pierwszej warstwie bloczek ściany wewnętrznej dostawia się na styk z zaprawą, a w co drugiej wprowadza na głębokość 15 cm w ścianę zewnętrzną. Ten schemat dotyczy jednego materiału, a nie styku bloczków z cegłą.

Gdy styk dwóch materiałów jest długi, ściana jest mocniej obciążona albo powierzchnia styku jest duża, projektant może przewidzieć dodatkowe zbrojenie spoin lub dylatację pionową. To decyzja konstrukcyjna, nie wykonawcza.

Jak połączenie wpływa na izolacyjność i wytrzymałość ściany?

O wytrzymałości styku decyduje zwykle słabszy materiał, czyli beton komórkowy, a o izolacyjności jakość spoin i szczelność połączenia. Porowata struktura, dzięki której beton komórkowy dobrze izoluje, obniża też jego wytrzymałość i utrudnia pewne osadzenie kołków.

Przy izolacyjności problemem są grube spoiny z tradycyjnej zaprawy w ścianie z betonu komórkowego oraz nieszczelności na styku. Takie miejsca są chłodniejsze, a przy dużej różnicy temperatur sprzyjają kondensacji pary wodnej i pleśni po stronie wewnętrznej. Dlatego w samej ścianie z bloczków stosuje się cienką spoinę klejową, a szczelinę dylatacyjną wypełnia materiałem elastycznym zamiast zostawiać ją pustą.

Przy wytrzymałości chodzi o to, żeby nowa ściana miała podparcie boczne i nie odspoiła się od istniejącego muru. Odpowiadają za to łączniki rozmieszczone wystarczająco gęsto i pewnie zakotwione, a nie gruba warstwa zaprawy na styku.

Co jest lepsze: cegła czy beton komórkowy?

Żaden z tych materiałów nie jest lepszy w każdej roli: cegła ma wysoką wytrzymałość mechaniczną i odporność na warunki atmosferyczne, a beton komórkowy dobrą izolacyjność termiczną i łatwą obróbkę. Tak ujmuje to porównanie ścian z cegły i betonu komórkowego Archido, wskazując cegłę do ścian nośnych i zewnętrznych, a beton komórkowy do szybkiego stawiania ścian działowych i zewnętrznych, zwłaszcza w domach energooszczędnych.

Do murowania cegły to samo opracowanie wymienia zaprawy cementowe o wysokiej wytrzymałości, wapienne, które są bardziej elastyczne i lepiej przepuszczają parę wodną, oraz cementowo-wapienne łączące cechy obu. W budynkach, gdzie występują oba materiały, zwykle każdy trafia tam, gdzie daje przewagę: beton komórkowy na ściany zewnętrzne lub działowe, materiał wytrzymalszy na wewnętrzne ściany nośne.

Jakie są wady betonu komórkowego przy łączeniu z cegłą?

Główne wady to kruchość i porowatość, które utrudniają kotwienie, oraz mniejsza wytrzymałość mechaniczna niż cegły. W praktyce przekłada się to na kilka ograniczeń:

• klasyczne kołki rozporowe niedobrane do betonu komórkowego mogą się luzować pod obciążeniem;
• wiercenie z udarem niszczy strukturę bloczka i osłabia mocowanie;
• inna rozszerzalność i skurcz niż w cegle sprzyjają rysom na sztywnym styku;
• mur z bloczków wymaga równego, odpylonego podłoża i starannego klejenia, bo pył ogranicza przyczepność zaprawy klejowej.

Żadna z tych cech nie wyklucza połączenia z cegłą, ale każda wymaga dopasowania mocowań i technologii murowania.

Najczęstsze błędy przy łączeniu betonu komórkowego z cegłą

Najwięcej pęknięć na styku powodują sztywne połączenie bez dylatacji i brak łączników. Pozostałe błędy dotyczą doboru kotew i staranności murowania.

• Domurowanie ściany bez łączników: nowa ściana nie ma podparcia bocznego i może odspoić się od istniejącego muru.
• Murowanie na sztywno do stropu: bez szczeliny dylatacyjnej połączenie pęka, gdy budynek zaczyna pracować.
• Zbyt rzadko rozmieszczone łączniki: ściana nie ma wystarczającego podparcia bocznego.
• Słabe lub niedopasowane kołki: w pustakach i gazobetonie luzują się, a łącznik traci stabilność.
• Wiercenie z udarem w gazobetonie, pustakach i cegle dziurawce.
• Łącznik słabo otulony zaprawą albo ułożony poza spoiną.
• Gruba spoina z tradycyjnej zaprawy w murze z bloczków tam, gdzie wystarcza cienka spoina klejowa, co tworzy mostek termiczny. Kiedy klasyczna zaprawa murarska do betonu komórkowego ma uzasadnienie, opisujemy w osobnym poradniku.
• Nieoczyszczona powierzchnia: kurz, luźny tynk i resztki zaprawy obniżają przyczepność.
• Klej nałożony za grubo, nierówno albo na zbyt długim odcinku: spoina przedwcześnie wysycha i słabiej wiąże.
• Brak siatki zbrojącej na styku pod tynkiem: rysa w warstwie wykończeniowej pojawia się łatwiej.
• Pominięcie różnic materiałowych przy długich odcinkach styku: bez przewidzianej dylatacji pionowej naprężenia kumulują się i wyładowują w postaci pęknięć.

Lista kontrolna przed murowaniem styku

• Wiem, czy łączę ścianę nośną, czy działową; przy nośnej mam rozwiązanie z projektu.
• Znam rodzaj istniejącego muru, w razie wątpliwości po próbnym odwiercie.
• Mam kołki lub kotwy dobrane do podłoża, w którym będą osadzone.
• Mam stalowe łączniki, najlepiej nierdzewne, w liczbie wystarczającej na rozstaw co 2-3 warstwy.
• Przy gazobetonie, pustaku i cegle dziurawce wiercę bez udaru.
• Podłoże pod nową ścianę jest równe, czyste i zaizolowane.
• Mam elastyczny materiał do szczeliny pod stropem i siatkę zbrojącą na styk.
• Temperatura w czasie prac przekracza +5°C albo stosuję zaprawę z dodatkiem przeciwmrozowym.

Jeśli styk dotyczy ścian nośnych, dużej powierzchni albo szkieletu żelbetowego, rozwiązanie powinien dobrać inżynier konstruktor na podstawie warunków konkretnego budynku.
