Ruszt Fundamentowy: Budowa i Obliczenia

Redakcja 2024-10-11 04:43 / Aktualizacja: 2026-01-19 14:41:38 | Udostępnij:

Jeśli budujesz na gruncie, który budzi wątpliwości co do nośności, ruszt fundamentowy staje się Twoim sprzymierzeńcem, rozkładając ciężar budynku na szeroką kratownicę belek. Ta konstrukcja minimalizuje ryzyko nierównomiernego osiadania, zwiększając sztywność całej podstawy. W dalszej części wyjaśnię, czym dokładnie jest ruszt, gdzie sprawdza się najlepiej na słabych podłożach, jak projektować jego konstrukcję z krzyżującymi się ławami, przeanalizuję typowe schematy oraz metody obliczeń, byś mógł świadomie podjąć decyzje w swoim projekcie.

Ruszt Fundamentowy

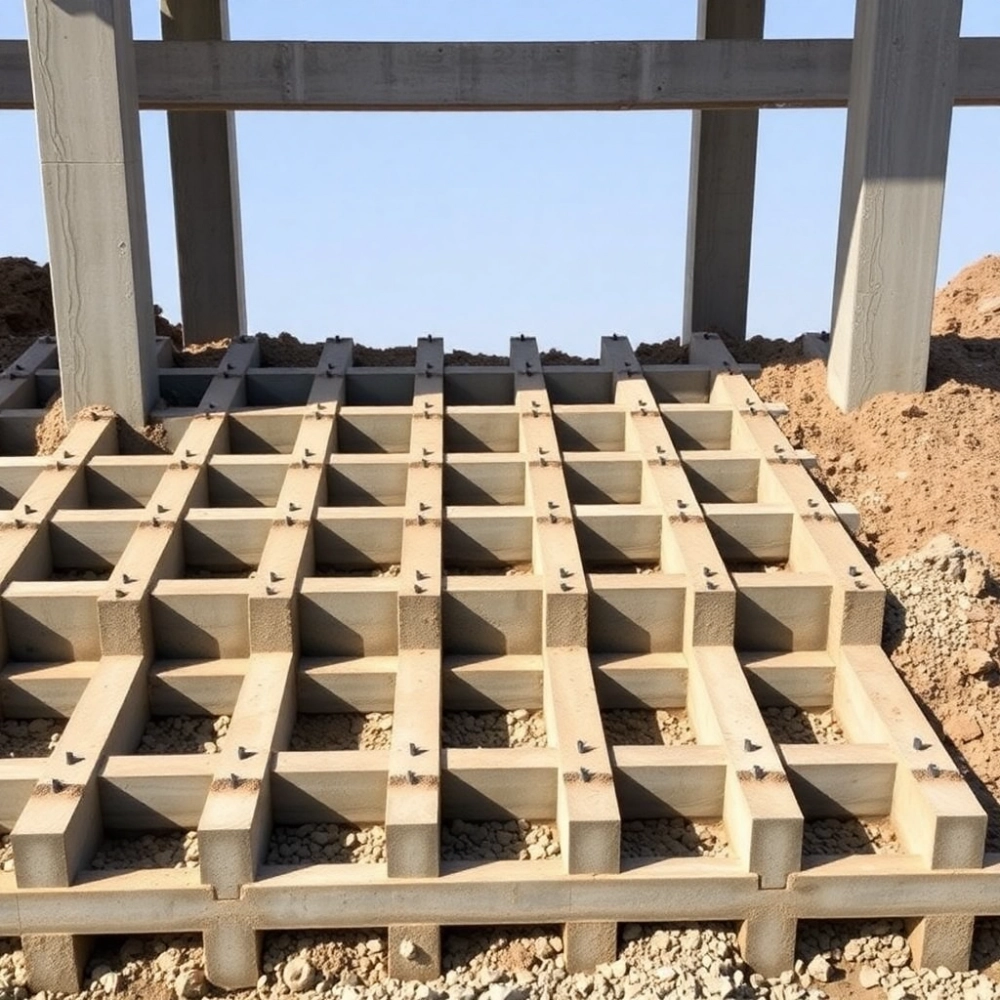

Czym jest Ruszt Fundamentowy

Ruszt fundamentowy to konstrukcja żelbetowa w formie kraty z belek lub ław fundamentowych, ułożonych prostopadle i krzyżujących się ze sobą. Tworzy płaską płytę o dużej sztywności, przenoszącą obciążenia z budynku na grunt w sposób równomierny. Stosuje się go głównie tam, gdzie podłoże ma niską nośność, jak torfy czy namuły. Dzięki temu unika się koncentracji naprężeń i deformacji pod fundamentami. Elementy rusztu opierają się na poduszce z kruszywa lub chudego betonu, co poprawia kontakt z gruntem.

W odróżnieniu od tradycyjnych ław czy płyt, ruszt nie jest ciągłą płytą, lecz siatką belek o rozstawie od 1 do 4 metrów. Belki poprzeczne i wzdłużne współpracują jak układ ramowy, pochłaniając momenty zginające. Taka struktura pozwala na adaptację do osiadania gruntu bez pęknięć w ścianach nośnych. Ruszt fundamentowy integruje się często z podkładem izolacyjnym, chroniąc przed wilgocią. Jego grubość waha się zazwyczaj od 30 do 60 cm, zależnie od obciążeń.

Podstawową zaletą rusztu jest zdolność do pracy na gruntach organicznych, gdzie inne fundamenty zawodzą. Konstrukcja ta przenosi siły poziome i pionowe, stabilizując cały obiekt. W praktyce ruszt pełni rolę pośrednika między słabym gruntem a budynkiem, dystrybuując ciężar na większą powierzchnię. Zbrojenie w belkach zapewnia wytrzymałość na ścinanie i zginanie. Ruszt pozwala też na lokalne wzmocnienia pod ciężkimi elementami, jak kominy czy schody.

Zobacz także: Jakie Kruszywo Pod Płytę Fundamentową: Poradnik

Definicja rusztu obejmuje zarówno wersje gęste, z małym oczkiem kraty, jak i rzadkie, o większych rozstawach. W obu przypadkach kluczowa jest monolityczność połączeń belek. Ruszt fundamentowy ewoluował z tradycyjnych kratownic drewnianych, zastąpionych betonem zbrojonym. Dziś norma PN-EN 1997 reguluje jego parametry. Taka konstrukcja minimalizuje prace geotechniczne, oszczędzając czas i koszty.

Zastosowanie Rusztu Fundamentowego

Ruszt fundamentowy sprawdza się przede wszystkim na gruntach słabonośnych, takich jak torfy, iły miękkie czy namuły rzeczne, gdzie moduł odkształcenia nie przekracza 5 MPa. W takich warunkach tradycyjne fundamenty punktowe powodują nadmierne osiadania, nawet do kilkudziesięciu centymetrów. Ruszt rozkłada obciążenie na 70-90% powierzchni działki, redukując naprężenia gruntowe poniżej granicy nośności. Idealny dla budynków mieszkalnych, hal czy magazynów na terenach podmokłych.

Na gruntach organicznych ruszt zapobiega różnicowemu osiadaniu, które grozi pęknięciami ścian. Stosuje się go też pod obiektami o nierównomiernym obciążeniu, jak hale z suwnicami. W strefach sejsmicznych ruszt zwiększa odporność na siły poziome dzięki sztywności przestrzennej. Geotechnicy zalecają go, gdy badania sondą dynamiczną wskazują niskie wartości nośności. Powierzchnia rusztu powinna obejmować co najmniej 80% rzutu budynku.

Zobacz także: Ruszty Fundamentowe: Kluczowe Informacje i Zastosowanie

W budownictwie jednorodzinnym ruszt fundamentowy pojawia się na działkach po osuszaniu torfowisk lub w dolinach rzecznych. Dla większych obiektów, jak szkoły czy sklepy, łączy się go z wymianą gruntu pod oczkami kraty. Zastosowanie rusztu skraca czas budowy w porównaniu z palami, obniżając koszty o 20-30%. W Polsce norma PN-B-03020 określa warunki geotechniczne uzasadniające jego użycie.

Specyficzne przypadki to fundamenty pod turbinami wiatrowymi czy mostami na słabych nasypach, gdzie ruszt stabilizuje podłoże dynamiczne. Na terenach subsydencji górniczej ruszt kompensuje ruchy gruntu. W nowoczesnych projektach integruje się go z systemami drenażu, przedłużając trwałość. Zawsze poprzedza go szczegółowa dokumentacja geotechniczna z próbami obciążeniowymi.

Konstrukcja Rusztu Fundamentowego

Konstrukcja rusztu składa się z belek wzdłużnych i poprzecznych o przekroju prostokątnym lub trapezowym, zbrojonych prętami żebrowanymi. Szerokość belek wynosi zwykle 40-80 cm, wysokość 50-100 cm, dostosowana do obciążeń. Połączenia monolityczne zapewnia beton klasy C20/25. Pod belkami układa się poduszkę żwirową o grubości 20-40 cm dla drenażu. Całość sztywnością przypomina płytę żebro-waną.

Zobacz także: Kruszywo Pod Płytę Fundamentową: Ceny i Rodzaje

Typowe wymiary elementów

  • Belki wzdłużne: rozstaw 2-4 m, długość pokrywająca rzut budynku
  • Belki poprzeczne: rozstaw 1,5-3 m, zapewniający oczka kraty do 12 m²
  • Grubość rusztu: 0,4-0,8 m w osi środka belek
  • Zbrojenie podłużne: Ø16-25 mm, gęstość 1-2% przekroju
  • Zbrojenie poprzeczne: Ø8-12 mm co 15-25 cm

Oczka kraty wypełnia się chudym betonem lub kruszywem, stabilizując grunt. W miejscach skrzyżowań belek zbrojenie jest gęstsze, by przenosić koncentracje sił. Izolacja poziema z papy lub folii pod rusztem chroni przed kapilarnym podciąganiem wilgoci. Konstrukcja uwzględnia dylatacje termiczne co 20-30 m długości.

W wersjach zaawansowanych ruszt łączy się z płytą fundamentową, tworząc hybrydę. Na gruntach bardzo słabych pod oczkami stosuje się geokraty lub cementację. Sztywność rusztu oblicza się jako układ płytowy, z uwzględnieniem współpracy z gruntem. Przekroje belek projektuje się na zginanie i ścinanie zgodnie z Eurokodem 2.

Konstrukcja rusztu ewoluuje z wymaganiami energooszczędności – coraz częściej integruje izolację termiczną w poduszce. W budynkach pasywnych ruszt minimalizuje mostki termiczne dzięki styropianowi pod belkami. Trwałość konstrukcji przekracza 100 lat przy odpowiednim zbrojeniu i betonie wodoszczelnym.

Schematy Rusztu Fundamentowego

Schematy rusztu dzielą się na gęste, z oczkami poniżej 6 m², i rzadkie, do 16 m², zależnie od nośności gruntu. W schemacie gęstym belki krzyżują się co 1,5-2 m, tworząc drobną kratę pod lekkimi budynkami. Rzadki schemat stosuje się pod halami, z belkami co 3-4 m. Każdy schemat zakłada monolityczne połączenia narożne.

Typ schematuRozstaw belek (m)Powierzchnia oczka (m²)Zastosowanie
Gęsty1,5 x 23Budynki mieszkalne na torfach
Średni2,5 x 37,5Obiekty usługowe
Rzadki3,5 x 414Hale przemysłowe

W schemacie ortogonalnym belki prostopadłe tworzą kwadraty lub prostokąty. Schemat skośny, rzadziej stosowany, poprawia dystrybucję sił na gruntach anisotropowych. Rysunki schematyczne pokazują zbrojenie w płaszczyźnie poziomej i pionowej. Pod skrzyżowaniami oczka wypełnia się betonem C8/10.

Typowy schemat dla domu 10x12 m obejmuje 5 belek wzdłużnych i 6 poprzecznych. W narożnikach rusztu zbrojenie kotwione zapewnia ciągłość. Schematy uwzględniają otwory na instalacje, z lokalnymi wzmocnieniami. W dokumentacji projektowej schematy rysuje się w skalach 1:50 lub 1:100.

Zaawansowane schematy integrują pale w narożnikach rusztu dla gruntów bardzo słabych. Schemat modułowy pozwala na prefabrykację belek, przyspieszając montaż. Każdy schemat weryfikuje się numerycznie pod kątem osiadania.

Obliczenia Rusztu Fundamentowego

Obliczenia rusztu zaczynają się od analizy geotechnicznej, określającej moduł odkształcenia gruntu E i kąt tarcia wewnętrznego φ. Obciążenia z budynku q sumuje się z ciężarem własnym rusztu, dając naprężenia gruntowe σ = q / A_ruszu. Sztywność rusztu modeluje się jako kratownicę płaską w programach jak Robot czy AxisVM. Kluczowe są momenty zginające M i siły ścinające V w belkach.

Według Eurokodu 7, nośność rusztu weryfikuje się na zbrojenie i beton osobno. Dla belki o długości l rozstawu: M_max = q l² / 8, gdzie q to obciążenie liniowe. Zbrojenie dobiera się z As = M / (0,9 fyd z h), z h efektywną wysokością. Osiadania szacuje się wzorem: s = q B (1-ν²) / E_gruntu, B szerokością oczka.

W uproszczonej metodzie ruszt traktuje się jako płytę ciągłą na podłożu sprężystym. Współczynnik sztywności gruntu k wyznacza z badań CPT. Obliczenia iteracyjne korygują osiadania poniżej 10 cm. Dla sejsmiki stosuje się analizy dynamiczne z widmem odpowiedzi.

Wykres ilustruje redukcję osiadania dzięki rusztowi na gruncie o E=4 MPa. Obliczenia uwzględniają czynniki bezpieczeństwa γ=1,35 dla obciążeń stałych. W Polsce PN-EN 1992-1-1 reguluje weryfikację przekrojów. Końcowa kontrola to symulacja MES z modelem gruntu Winklera.

Wykonanie Rusztu Fundamentowego

Wykonanie rusztu zaczyna się od wykopu o głębokości 1-1,5 m, z niwelacją dna pod poziom roboczy. Poduszka żwirowa 30 cm zagęszczana wibratorem ubija się do 98% gęstości Proctor. Na poduszce układa się folię izolacyjną i chudy beton C8/10 jako podkład. Zbrojenie belkowe formuje się na miejscu, z prętami kotwionymi na zakładkę 40Ø.

Betonoanie monolityczne rusztu odbywa się w jednym rzucie, z pompą o ciśnieniu 100 bar. Wibrowanie głębinowe usuwa pęcherze powietrza z belek. Po 7 dniach zdejmuje się szalunki boczne, kontrolując pęknięcia. Powierzchnię oczek wypełnia się kruszywem lub betonem po utwardzeniu rusztu.

  • Etap 1: Badania geotechniczne i projekt
  • Etap 2: Wykop i poduszka drenażowa
  • Etap 3: Zbrojenie i szalowanie
  • Etap 4: Betonowanie i pielęgnacja
  • Etap 5: Kontrola osiadania po 28 dniach

Podczas wykonania monitoruje się wilgotność gruntu i temperaturę betonu powyżej 5°C. W warunkach zimowych stosuje się przyspieszacze wiązania. Po rusztu układa się izolację i ściany fundamentowe. Cały proces trwa 2-4 tygodnie dla domu średniej wielkości.

Kontrola jakości obejmuje pręty zbrojeniowe z atestem i beton z próbkami na wytrzymałość. Dylatacje wypełnia się masą bitumiczną. Wykonanie rusztu wymaga ekipy z doświadczeniem w monolitach dużych.

Materiały na Ruszt Fundamentowy

Podstawowym materiałem jest beton konstrukcyjno-inżynieryjny C25/30 o wytrzymałości 25 MPa na ściskanie po 28 dniach. Zbrojenie ze stali B500SP, pręty żebrowane Ø12-32 mm, o granicy plastyczności 500 MPa. Poduszka z kruszywa łamanego frakcja 0-63 mm, o module drobności 30-40. Izolacja z płyt XPS grubości 10-15 cm pod belkami.

MateriałWymaganiaJednostka
BetonC20/25 min.
Stal zbrojeniowaB500SPkg
Kruszywo poduszka0-31,5 mm
IzolacjaXPS λ=0,035

Chudy beton na podkład C12/15 wypełnia oczka, stabilizując grunt. Szalunki z desek lub sklejki wodoodpornej, zabezpieczone folią. Drenaż z rur karbowanych Ø80 mm otacza ruszt. Materiały dobiera się do klasy ekspozycji XC3 lub XA1 przy gruntach wilgotnych.

W wersjach ekonomicznych stosuje się beton C20/25 z kruszywem naturalnym. Zbrojenie wstępnie spawane przyspiesza montaż. Dla trwałości dodaje się domieszki krzemionkowe, zwiększając wodoszczelność. Koszt materiałów to ok. 400-600 zł/m² rusztu.

Wybór materiałów uwzględnia lokalne warunki – na zasolonych gruntach beton z inhibitorami korozji. Certyfikaty CE gwarantują jakość stali i betonu. Trwałość materiałów zapewnia 50-100 lat eksploatacji bez napraw.

Pytania i odpowiedzi o ruszt fundamentowy

  • Co to jest ruszt fundamentowy?

    Ruszt fundamentowy to konstrukcja w formie kraty z krzyżujących się belek lub ław fundamentowych, tworząca sztywną płytę nośną. Rozkłada obciążenia z budynku na większą powierzchnię słabego gruntu, zwiększając nośność i minimalizując osiadania.

  • Kiedy stosuje się ruszt fundamentowy?

    Stosuje się go na gruntach o niskiej nośności, takich jak grunty organiczne, ilaste, torfowe lub piaszczyste z ryzykiem nierównomiernego osiadania. Idealny dla budynków wielkokubaturowych lub hal przemysłowych na słabych podłożach.

  • Jakie są zalety rusztu fundamentowego?

    Głównymi zaletami są zwiększona sztywność konstrukcji, redukcja nierównomiernych osiadań, lepsze rozłożenie obciążeń oraz możliwość budowy na gruntach, gdzie inne fundamenty zawodzą.

  • Jakie są podstawowe schematy i metody obliczeń rusztu fundamentowego?

    Schematy obejmują kraty jednopoziomowe lub wielopoziomowe z belkami prostopadłymi. Obliczenia bazują na modelach kratowych, metodzie elementów skończonych (MES) lub uproszczonych schematach statycznych, uwzględniając moduł odkształcenia gruntu, obciążenia i siły wewnętrzne w belkach.
