Sterownik Salus do podłogówki: ustaw go raz, a dobrze

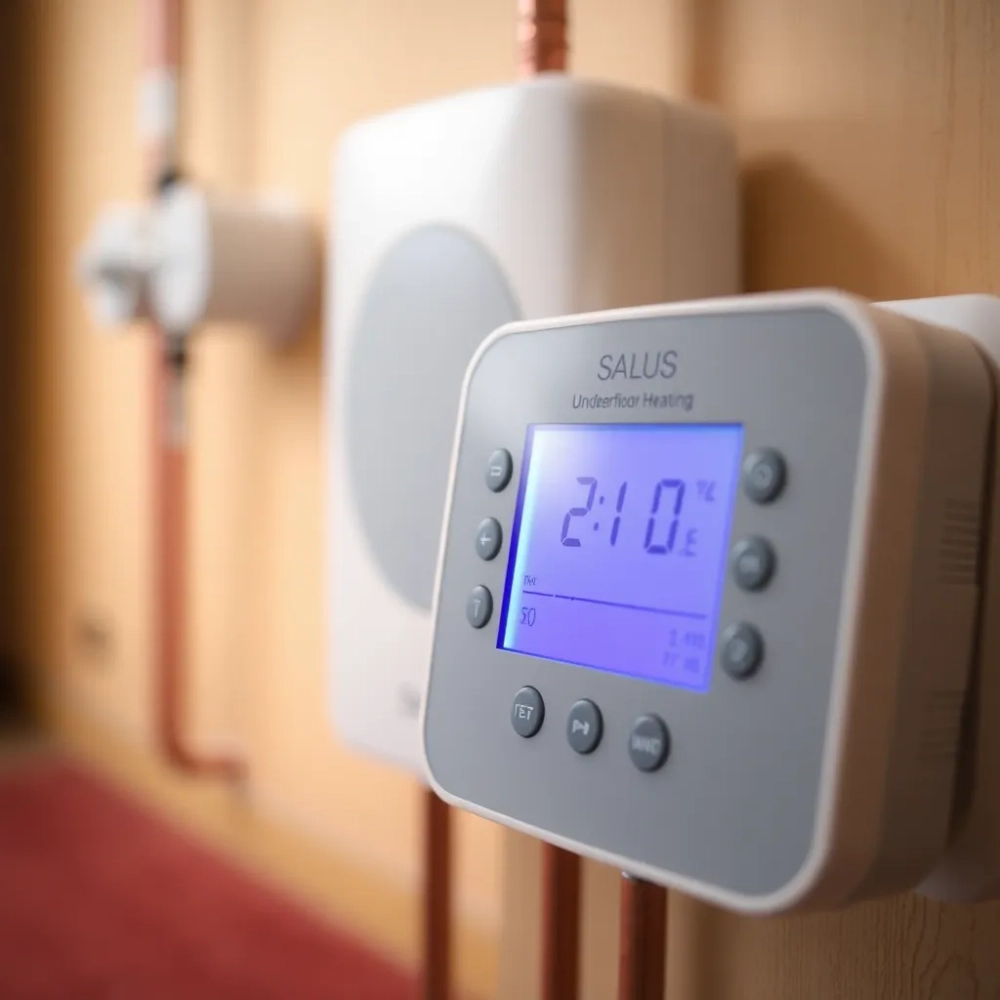

Budowa i dane techniczne sterownika Salus 091FLRFv2

Sercem zestawu są dwa urządzenia pracujące w parze. Nadajnik montujesz na ścianie w pomieszczeniu, w którym chcesz regulować temperaturę. Zasilasz go dwiema bateriami alkalicznymi AA, więc nie ciągniesz kabli. Odbiornik trafia natomiast przy kotle lub rozdzielaczu ogrzewania podłogowego. Ten element wymaga stałego zasilania 230 V AC, bo przełącza obwód grzewczy.

• Budowa i dane techniczne sterownika Salus 091FLRFv2
• Parowanie nadajnika z odbiornikiem krok po kroku
• Tryby komfortowy, ekonomiczny i ręczny w Salus 091FLRF
• Programy dzienne i tygodniowe: gotowe harmonogramy
• Funkcje specjalne, które warto znać
• Zanim zadzwonisz do serwisu: najczęstsze usterki
• Optymalne ustawienia dla typowych użytkowników

Komunikacja między modułami odbywa się radiowo na częstotliwości 868 MHz. To pasmo rezerwowe dla automatyki domowej, mniej zatłoczone niż klasyczne 433 MHz, więc sygnał rzadziej koliduje z innymi urządzeniami. Producent deklaruje zasięg do 60 metrów w otwartej przestrzeni. W praktyce dwie ściany nośne skracają ten dystans o połowę, co warto uwzględnić przy montażu.

Na obudowie nadajnika znajdziesz wyświetlacz LCD, pokrętło do zmiany wartości oraz trzy przyciski funkcyjne. Odbiornik kryje trzy diody LED informujące o stanie parowania i załączenia kotła. Każda z tych diod opowiada inną historię, którą rozszyfrujemy za chwilę.

Dlaczego akurat 868 MHz, a nie Wi-Fi

Pasmo 868 MHz zużywa wielokrotnie mniej energii niż moduły Wi-Fi. Dzięki temu baterie AA wystarczają na cały sezon grzewczy bez wymiany. Sygnał lepiej przenika przez stropy żelbetowe, bo dłuższa fala radiowa słabiej tłumi się w gęstych materiałach. To fizyczne uzasadnienie sprawdza się w blokach z wielkiej płyty, gdzie ściany potrafią pochłonąć słabsze transmisje.

Parowanie nadajnika z odbiornikiem krok po kroku

Zanim zaczniesz programować harmonogramy, oba moduły muszą się „poznać". Procedura trwa dosłownie dwie minuty, ale wymaga precyzji. Bez poprawnego parowania odbiornik nie zamknie obwodu i kocioł pozostanie głuchy na sygnał z termostatu.

Włóż baterie do nadajnika i poczekaj, aż wyświetlacz pokaże aktualną temperaturę pokojową. Następnie przytrzymaj przez pięć sekund przycisk z symbolem anteny na odbiorniku. Dioda LED zacznie migać na czerwono, sygnalizując tryb nasłuchiwania. To okno czasowe, w którym odbiornik czeka na sygnał z nadajnika.

Wciśnij jednocześnie przyciski OK i Menu na nadajniku przez trzy sekundy. Na wyświetlaczu pojawi się komunikat wyszukiwania. Gdy odbiornik złapie sygnał, dioda przejdzie w zielony kolor i usłyszysz delikatne kliknięcie przekaźnika. To dźwięk potwierdzający zamknięcie obwodu grzewczego, pierwszy tak konkretny dowód, że komunikacja działa.

Najczęstszy błąd: parowanie w pomieszczeniu oddzielonym grubym stropem. Sygnał 868 MHz radzi sobie z jedną ścianą nośną bez strat, ale przy dwóch potrafi zniknąć. Rozwiązanie? Zeskanuj odbiornik z nadajnikiem w tym samym pokoju, a dopiero potem przenieś odbiornik do kotłowni.

Po udanym parowaniu nadajnik zapamiętuje adres odbiornika na stałe. Nawet po wymianie baterii nie musisz powtarzać procedury, chyba że przywrócisz ustawienia fabryczne, o czym powiemy w sekcji rozwiązywania problemów.

Tryby komfortowy, ekonomiczny i ręczny w Salus 091FLRF

Sterownik oferuje trzy podstawowe tryby pracy, które odpowiadają różnym potrzebom domowników. Tryb komfortowy utrzymuje wyższą temperaturę, zwykle 21-23 °C. Tryb ekonomiczny obniża ją o 3 °C, co przekłada się na realne oszczędności. Tryb ręczny pozwala ustawić stałą wartość niezależnie od harmonogramu, idealny na czas choroby lub niespodziewanych gości.

Aby ustawić temperaturę komfortową, wejdź w menu główne pokrętłem i wybierz ikonę słońca. Kręcąc pokrętłem, ustaw żądaną wartość, na przykład 22 °C. Zatwierdź przyciskiem OK. Analogicznie postępujesz z trybem ekonomicznym, tyle że ikona to księżyc. Kluczowa zasada: różnica między oboma trybami powinna wynosić co najmniej 3 °C. Mniejsza różnica nie daje odczuwalnych oszczędności, a jedynie zmusza kocioł do częstszych startów.

Mechanizm oszczędności: ogrzewanie podłogowe ma dużą bezwładność. Podłoga oddaje ciepło jeszcze długo po wyłączeniu kotła. Obniżenie temperatury powietrza o 3 °C w nocy nie oznacza zimnej podłogi rano, bo akumulowana energia w wylewce nadal grzeje. To fizyczne zjawisko akumulacji ciepła w masie betonu.

Tryb ręczny (AUTO/OFF) aktywujesz przyciskiem z symbolem dłoni. W tym ustawieniu sterownik ignoruje harmonogram i trzyma wybraną temperaturę do momentu ręcznej zmiany. Przydaje się, gdy chcesz szybko dogrzać łazienkę przed kąpielą dziecka bez grzebania w programach. Pamiętaj jednak, że tryb ręczny nie wyłącza się sam. Po powrocie do normalnego cyklu musisz ręcznie przełączyć urządzenie na AUTO.

Na wyświetlaczu tryb oznacza się skrótami: słońce dla komfortu, księżyc dla ekonomii, dłoń dla sterowania ręcznego, AUTO dla harmonogramu tygodniowego. Rozróżnienie ikon bywa mylące przy pierwszym kontakcie, ale po dniu obsługi staje się intuicyjne.

Korekta temperatury ±3 °C

Funkcja korekty pozwala przesunąć odczyt czujnika o ±3 °C, jeśli termostat znajduje się w miejscu odbiegającym warunkami od reszty pomieszczenia. Przykład: nadajnik stoi przy drzwiach wejściowych, gdzie ciągnie chłodem. Czujnik pokazuje 19 °C, a w rzeczywistości w strefie dziennej jest 21 °C. Korekta +2 °C wyrównuje tę rozbieżność i zapobiega przegrzewaniu całego domu.

Programy dzienne i tygodniowe: gotowe harmonogramy

Sterownik fabrycznie oferuje dziewięć programów. Pierwsze sześć to warianty dzienne, ostatnie trzy tygodniowe. Program 1 zakłada komfort przez cały dzień, program 6 odwrotnie, oszczędza niemal bez przerwy. Większość użytkowników wybiera programy 3, 4 lub 5 jako bazę i modyfikuje godziny pod własny rozkład dnia.

Aby wejść w edycję programu, przytrzymaj przycisk Menu przez dwie sekundy. Pokrętłem wybierz numer programu, zatwierdź OK. Wyświetlacz pokaże linię czasu podzieloną na 24 godziny. Każda godzina to jeden segment. Pełny blok oznacza komfort, pusty ekonomię. Teraz ustawiasz godziny: pokrętło przesuwa kursor, przycisk zmienia tryb na danym fragmencie.

Przykład programu 4 dla pracy zdalnej

Przyjmijmy, że wstajesz o 6:30, pracujesz z domu do 17:00, a wieczorem salon jest aktywny do 23:00. Linia czasu wygląda tak: ▓▓▓▓░░░░▓▓▓▓▓▓░░░░▓▓▓▓. Komfort od 6:00 do 9:00 (rozgrzewanie poranne), ekonomia od 9:00 do 13:00 (ciepło z akumulacji), komfort od 13:00 do 17:00 (powrót do biurka), ekonomia od 17:00 do 19:00, komfort od 19:00 do 23:00 (wieczorne życie). Taki rozkład minimalizuje pracę kotła poza realnym pobytem w strefie.

Programy tygodniowe (7, 8, 9) pozwalają przypisać inny wariant dzienny do każdego dnia tygodnia. Na przykład program 7 ustawia schemat od poniedziałku do piątku, a sobotę i niedzielę obsługuje programem 5 (dłuższy komfort w weekendy). To rozwiązanie dla domów, gdzie rytm tygodnia zmienia się istotnie między dniami roboczymi a wolnymi.

Profil dla seniorów

Osoby starsze gorzej tolerują wahania temperatury i często przebywają w domu przez większość dnia. Optymalny profil zakłada komfort od 5:30 do 23:30 z minimalną ekonomiią nocną (23:30-5:30). Różnica temperatur między trybami warto ustawić na 2 °C zamiast 3 °C, bo zbyt głęboki spadek w nocy prowadzi do szoku termicznego przy wstawaniu.

Funkcje specjalne, które warto znać

Wstrzymanie programu (override) działa jak tymczasowe nadpisanie harmonogramu. Ustawiasz temperaturę, która obowiązuje do końca bieżącego bloku, a potem sterownik wraca do zaplanowanego cyklu. Funkcja ratuje sytuację, gdy niespodziewanie przyjeżdżają goście, a program przewiduje akurat ekonomię.

Tryb grzanie/chłodzenie przełącza logikę sterowania. Latem, gdy podłogówka służy do chłodzenia, termostat załącza obwód, gdy temperatura przekroczy ustawiony próg. Zmiana odbywa się w menu serwisowym, zwykle zabezpieczonym kodem. W polskim klimacie funkcja chłodzenia ma sens w domach z pompą ciepła, gdzie obieg można odwrócić.

Tryb przeciwzamrożeniowy utrzymuje minimalną temperaturę 5-7 °C, zapobiegając zamarzaniu instalacji w pustym domu. Aktywujesz go w menu głównym, ikoną płatka śniegu. Przydaje się podczas dłuższych wyjazdów zimowych.

Uwaga: tryb przeciwzamrożeniowy nie zabezpiecza instalacji wodnej przed zamarzaniem, jeśli kocioł zostanie całkowicie odcięty od prądu. W domach narażonych na awarie sieci rozważ zasilanie awaryjne kotła lub spuszczenie wody z instalacji.

Opóźnienie załączenia chroni kocioł przed zbyt częstymi cyklami. Parametr ustawia minimalny czas między kolejnymi startami, zwykle 1-5 minut. Wartość 3 minuty sprawdza się w większości instalacji podłogowych, gdzie bezwładność termiczna wylewki i tak wygładza krótkie wahania.

Zanim zadzwonisz do serwisu: najczęstsze usterki

Sterownik rzadko pada z powodu zużycia komponentów. Znacznie częściej problem leży po stronie konfiguracji lub zakłóceń radiowych. Zanim sięgniesz po telefon do instalatora, przejdź tę krótką checklistę.

• Nadajnik nie reaguje na pokrętło. Sprawdź stan baterii AA. Symbol pustej baterii na wyświetlaczu oznacza konieczność wymiany. Zużyte alkaliki potrafią spadać napięcie gwałtownie, zwłaszcza w nieogrzewanych korytarzach.
• Odbiornik nie paruje się z nadajnikiem. Upewnij się, że między urządzeniami nie ma więcej niż dwóch ścian nośnych. Spróbuj parowania w tym samym pomieszczeniu. Jeśli dioda miga naprzemiennie czerwono-zielono, resetuj odbiornik.
• Temperatura na wyświetlaczu nie zgadza się z rzeczywistością. Zastosuj korektę ±3 °C. Sprawdź też, czy nadajnik nie stoi w przeciągu lub bezpośrednim słońcu, co fałszuje odczyt.
• Kocioł nie startuje mimo osiągnięcia temperatury zadanej. Sprawdź, czy odbiornik ma zasilanie 230 V i czy dioda świeci na zielono. Czerwona dioda oznacza brak sygnału z nadajnika.
• Harmonogram nie przełącza trybów o zadanej godzinie. Sprawdź, czy aktywny program jest przypisany do bieżącego dnia tygodnia. Częsty błąd to ustawienie programu dziennego bez przypisania do konkretnych dni.
• Po wymianie baterii sterownik wraca do ustawień fabrycznych. To normalne zachowanie. Nadajnik trzyma konfigurację w pamięci nieulotnej, ale przy głębokim rozładowaniu baterii może wymagać ponownego ustawienia godziny i dnia tygodnia.

Reset fabryczny

Aby przywrócić ustawienia fabryczne, przytrzymaj jednocześnie przyciski Menu i OK przez dziesięć sekund. Na wyświetlaczu pojawi się komunikat potwierdzenia. Po resecie musisz ponownie sparować nadajnik z odbiornikiem oraz ustawić godzinę, datę i preferowane programy. Reset rozwiązuje problemy z zawieszeniem się oprogramowania, które zdarzają się po skokach napięcia w sieci.

Optymalne ustawienia dla typowych użytkowników

Każdy dom ma inny profil zużycia ciepła. Poniższe trzy harmonogramy sprawdzają się w najczęstszych scenariuszach i możesz je skopiować bezpośrednio do sterownika, dostosowując jedynie godziny.

Zasada 3 °C różnicy: mniejsza różnica nie daje wymiernych oszczędności, a jedynie zmusza kocioł do częstszych startów, co skraca żywotność pompy obiegowej. Większa różnica powoduje odczuwalny dyskomfort przy przejściu z trybu ekonomicznego do komfortowego, szczególnie w łazienkach z kafli.

Poprawna konfiguracja sterownika Salus 091FLRFv2 opiera się na trzech filarach. Pierwszy to stabilne parowanie urządzeń w zasięgu radiowym, najlepiej w tym samym pomieszczeniu przy pierwszym uruchomieniu. Drugi to przemyślany podział doby na bloki komfortu i ekonomii z różnicą temperatur minimum 3 °C. Trzeci to regularna weryfikacja ustawień po pierwszym tygodniu użytkowania, gdy widać realne zużycie energii i odczucia domowników.

Pamiętaj, że ogrzewanie podłogowe reaguje wolniej niż grzejniki ścienne. Zmiana ustawień o godzinę do przodu w harmonogramie zwykle daje lepszy efekt niż podnoszenie temperatury zadanej. Bezwładność wylewki cementowej to sprzymierzeniec oszczędności, nie wróg komfortu.

Jeśli interesuje Cię szerszy kontekst doboru automatyki do instalacji podłogowej, zgodnie z normą PN-EN 1264 dotyczącą systemów ogrzewania podłogowego warto zwrócić uwagę na maksymalną temperaturę powierzchni podłogi (29 °C w strefach stałego pobytu, 33 °C w łazienkach). Sterownik Salus współpracuje z czujnikami podłogowymi, które dodatkowo zabezpieczają instalację przed przegrzaniem.

Źródła danych technicznych: instrukcja producenta Salus Controls (seria 091FLRF), karta katalogowa termostatu, norma PN-EN 1264 (ogrzewanie podłogowe wbudowane), dokumentacja techniczno-ruchowa kotłów kondensacyjnych zgodna z dyrektywą ErP 2009/125/WE. Dodatkowe informacje o programach tygodniowych znajdziesz w sekcji wsparcia na stronie saluscontrols.pl.
