Schemat podłączenia podłogówki z grzejnika – krok po kroku

Zimne podłogi w mieszkaniu blokowym potrafią uprzykrzyć codzienne życie, zwłaszcza gdy grzejniki ledwo radzą sobie z chłodem. Rozumiem to doskonale, bo wiele osób szuka sposobu na połączenie ogrzewania podłogowego z istniejącą instalacją grzejnikową, by ciepło rozchodziło się równomiernie. W tym artykule skupimy się na kluczowych aspektach: wymaganej temperaturze wody, zgodzie administracji oraz elementach schematu podłączenia, które pozwolą bezpiecznie wdrożyć podłogówkę równolegle do grzejnika. Omówimy też kroki montażu i niezbędne zabezpieczenia, byś mógł to zrobić efektywnie.

• Podłogówka z grzejnika – wymagana temperatura wody
• Zgoda administracji na schemat podłogówki z grzejnikiem
• Elementy schematu podłączenia podłogówki do grzejnika
• Schemat podłogówki z grzejnikiem – rozdzielacz i pompa
• Wymagania rur i mocy w schemacie podłogówki z grzejnika
• Kroki podłączenia podłogówki równolegle do grzejnika
• Zawory i zabezpieczenia w schemacie podłogówki z grzejnika
• Często zadawane pytania dotyczące schematu podłączenia podłogówki z grzejnika

Podłogówka z grzejnika – wymagana temperatura wody

Ogrzewanie podłogowe z grzejnika wymaga precyzyjnej kontroli temperatury wody, zazwyczaj w zakresie 40-50°C, by uniknąć przegrzania i uszkodzenia posadzki. Wyższa temperatura z centralnego ogrzewania, często przekraczająca 70°C, musi być obniżona za pomocą mieszaczy lub zaworów termostatycznych. Dzięki temu system działa optymalnie, zapewniając komfort bez ryzyka deformacji podłogi. W blokach z CO kluczowe jest dostosowanie do parametrów dostawcy ciepła.

Regulacja temperatury odbywa się poprzez zawór mieszający, który łączy gorącą wodę z powrotną, tworząc mieszankę o pożądanej wartości. Podłogówka podłogowego nagrzewa się wolniej niż grzejniki, co pozwala na równomierne rozłożenie ciepła. W praktyce oznacza to oszczędność energii, bo niższa temperatura wystarcza do osiągnięcia 20-22°C na podłodze. Monitoruj to manometrem i termometrem.

W łazienkach lub kuchniach, gdzie podłogówka jest popularna, temperatura 35-45°C zapobiega kondensacji i wilgoci. Grzejnik może pozostać jako backup, pracując przy wyższych parametrach. Testy pokazują, że przy 45°C system osiąga 90% efektywności cieplnej bez strat. Dostosuj krzywą grzewczą do pory roku.

Zobacz także: Jak długo wygrzewa się podłogówki? Czas i etapy

Porównanie efektywności temperatur

Zgoda administracji na schemat podłogówki z grzejnikiem

W budynkach wielorodzinnych instalacja podłogówki z grzejnika wymaga zgody administracji spółdzielni lub wspólnoty, bo ingeruje w wspólną instalację CO. Orzeczenia sądowe traktują ją jako integralną część nieruchomości, co obliguje do formalnej procedury. Bez tego ryzykujesz kary lub demontaż. Złóż wniosek z projektem schematu i opinią hydraulika.

Administracja weryfikuje, czy modyfikacja nie zakłóci pracy systemu dla sąsiadów, np. poprzez spadek ciśnienia. W blokach z pionowym CO zgoda jest kluczowa przed odcięciem grzejnika. Często wymagają one ekspertyzy technicznej potwierdzającej bezpieczeństwo. Proces trwa zwykle 2-4 tygodnie.

W domach jednorodzinnych zgoda nie jest potrzebna, ale w mieszkaniach blokowych unikniesz sporów, dokumentując wszystko. Podłogowe ogrzewanie równoległe minimalizuje wpływ na sieć, co ułatwia akceptację. Dołącz kalkulację mocy i strat ciepła w wniosku.

Zobacz także: Pompa do podłogówki: kluczowe cechy i dobór

Sądy potwierdzają, że właściciel ma prawo modernizować instalację, o ile nie szkodzi innym. W schemacie podkreśl izolację i zawory zwrotne. To buduje zaufanie administracji.

Elementy schematu podłączenia podłogówki do grzejnika

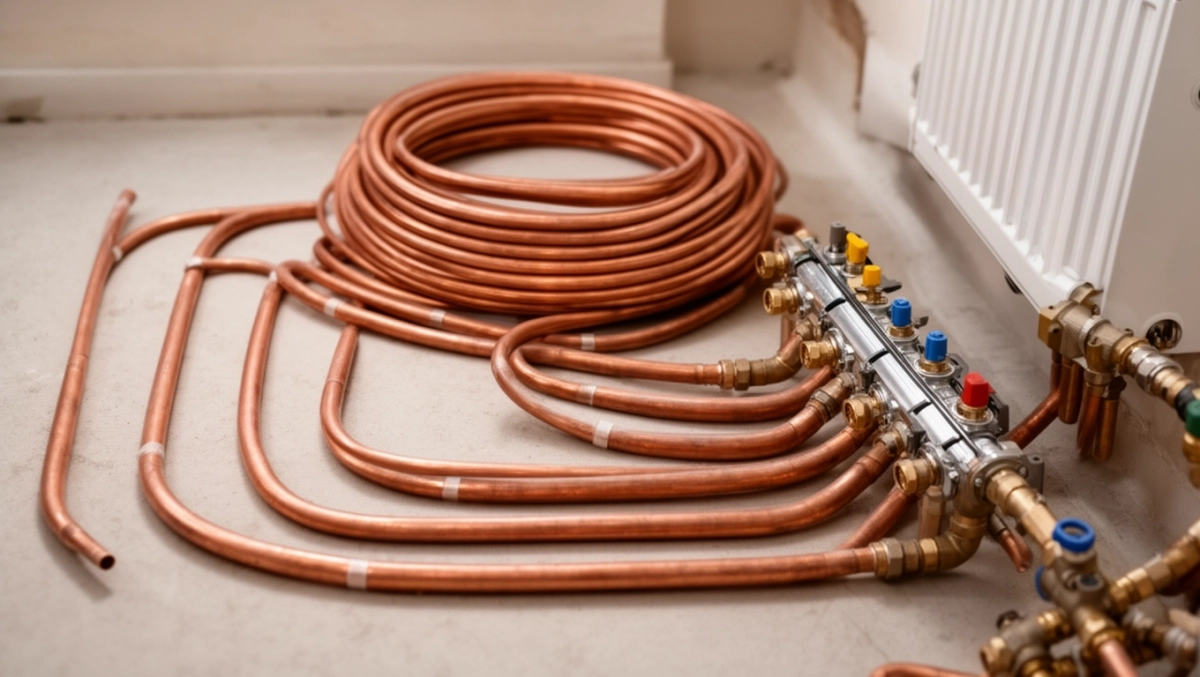

Podstawowy schemat obejmuje odcięcie dopływu do grzejnika i instalację rozdzielacza z pętlami podłogowymi równolegle. Kluczowy jest zawór mieszający 4-drogowy, obniżający temperaturę wody z grzejnika. Manometry kontrolują ciśnienie, a izolacja rur minimalizuje straty ciepła. Grzejnik wraca do obiegu jako osobna gałąź.

Schemat zaczyna się od punktu poboru wody z instalacji CO, przed grzejnikiem. Stamtąd woda trafia do mieszacza, potem do rozdzielacza obsługującego pętle podłogowe. Powrót łączy się z powrotem grzejnika. Użyj trójników i zaworów kulowych do regulacji.

• Zawór mieszający 4-drogowy: reguluje temperaturę.
• Rozdzielacz z zaworami odpowietrzającymi: dystrybuuje wodę do pętli.
• Manometry i termometry: monitorują parametry.
• Izolacja termiczna rur: zapobiega kondensacji.
• Pętle podłogowe: 100-120 m na pętlę, max 6-8 pętli na rozdzielacz.

W łazienkach schemat upraszcza się, ograniczając powierzchnię do 10-15 m². Grzejnik drabinkowy często służy jako źródło ciepła. Integracja zapewnia szybkie nagrzewanie.

Schemat podłogówki z grzejnikiem – rozdzielacz i pompa

Rozdzielacz to serce schematu, rozdzielające wodę na pętle podłogowe równolegle do grzejnika. Zasilany mieszanką o temp. 45°C, zapewnia równomierny obieg. Pompa obiegowa, o mocy 4-6 m, wymusza przepływ bez obciążania instalacji CO. Montuj ją po mieszaczu.

W schemacie pompa integruje się z rozdzielaczem, regulując prędkość obrotów elektronicznie. To pozwala na zonowe sterowanie, np. tylko łazienka. Grzejnik działa niezależnie, z własnym zaworem termostatycznym. Schemat wizualizuje to jako pętlę boczną.

Dla bloków polecany rozdzielacz 4-6 obiegowy z automatycznym odpowietrzaniem. Pompa musi być cicha, by nie przeszkadzać. Integracja z grzejnikiem oszczędza do 15% energii. Sprawdź kompatybilność z ciśnieniem 1,5-2,5 bar.

Parametry pompy obiegowej

Wymagania rur i mocy w schemacie podłogówki z grzejnika

Minimalna średnica rur w schemacie to 16 mm na dopływie i 20 mm na powrocie, by zapewnić przepływ bez oporów. PEX-Al-PEX lub PPR sprawdza się w blokach. Moc grzejnika powinna wynosić min. 1-2 kW na 10 m² podłogi, by zasilić podłogówkę. Weryfikuj to przed montażem.

Dla 20 m² łazienki grzejnik 2 kW wystarcza przy temp. 50°C. Rury układaj w spirali lub wężu, z rozstawem 15-20 cm. Izolacja redukuje straty o 10-15%. W starszych blokach sprawdź ciśnienie instalacji.

Moc oblicza się wzorem: Q = k * A, gdzie k=100 W/m², A=powierzchnia. Dla podłogówki z grzejnika dostosuj do strat przez posadzkę. Użyj kalkulatorów online do precyzji. To gwarantuje efektywność.

Kroki podłączenia podłogówki równolegle do grzejnika

Pierwszy krok to wyłączenie CO i spuszczenie wody z grzejnika. Odkręć zawory i demontaż grzejnik, zachowując punkty podłączenia. Zainstaluj trójnik przed grzejnikiem na dopływie. Pracuj w wentylowanym pomieszczeniu.

Drugi etap: montaż kolektorów rozdzielczych z pompą i mieszaczem. Podłącz rury do pętli podłogowych na macie lub w wylewce. Układaj pętle równolegle, unikając załamań. Sprawdź szczelność złącz.

• Wyłącz CO i opróżnij instalację.
• Montaż mieszacza i rozdzielacza.
• Układanie i mocowanie rur podłogowych.
• Podłączenie powrotu i kalibracja zaworów.
• Próba ciśnieniowa 6 bar przez 30 min.
• Uruchomienie i regulacja temperatury.

Ostatnio kalibruj system, ustawiając przepływ na każdej pętli. Testuj przez dobę. Podłogówka z grzejnika nagrzeje pomieszczenie w 1-2 godziny.

Zawory i zabezpieczenia w schemacie podłogówki z grzejnika

Zawory termostatyczne na grzejniku i mieszający na podłogówce zapewniają niezależną regulację. Automatyczne zabezpieczenia przed przegrzaniem odcinają obieg powyżej 55°C. Zawory zwrotne chronią przed cofaniem wody. Montaż przez certyfikowanego hydraulika jest obowiązkowy.

Zabezpieczenie przed zamarzaniem to glikol w płynie lub elektryczny podgrzewacz. Manometry sygnalizują spadki ciśnienia. W blokach dodaj zawór bezpieczeństwa 3 bar. To minimalizuje awarie.

Schemat integruje zawory kulowe do odcięcia sekcji. Sterowanie zonowe pozwala wyłączać grzejnik latem. Efekt: komfort i oszczędności. Regularnie sprawdzaj uszczelki.

Często zadawane pytania dotyczące schematu podłączenia podłogówki z grzejnika

• Jak wygląda podstawowy schemat podłączenia ogrzewania podłogowego do grzejnika?

  Podstawowy schemat obejmuje odcięcie grzejnika od instalacji, montaż rozdzielacza z pompą obiegową oraz pętli podłogowych połączonych równolegle do grzejnika. Kluczowe elementy to zawór mieszający 4-drogowy do obniżenia temperatury wody, manometry do kontroli ciśnienia oraz izolacja rur zapobiegająca stratom ciepła. Średnica rur powinna wynosić minimum 16 mm, a moc grzejnika co najmniej 1-2 kW na 10 m² podłogi.

• Czy w bloku można podłączyć podłogówkę do grzejnika i czy нужна zgoda administracji?

  Tak, montaż jest możliwy w budynkach wielorodzinnych z centralnym ogrzewaniem, ale wymaga zgody administracji spółdzielni lub wspólnoty mieszkaniowej. Orzeczenia sądowe traktują instalację CO jako integralną część nieruchomości, dlatego weryfikacja jest obowiązkowa. Zaleca się zatrudnienie certyfikowanego hydraulika do wykonania prac.

• Jaka temperatura wody jest optymalna dla podłogówki podłączonej do grzejnika?

  System działa optymalnie przy temperaturze wody 40-50°C. Wymaga to regulacji zaworów termostatycznych i mieszaczy, aby uniknąć przegrzania podłogi. Zawór mieszający 4-drogowy jest kluczowy do obniżenia temperatury z instalacji grzejnikowej.

• Jakie są kroki montażu schematu podłączenia podłogówki z grzejnika?

  Kroki to: 1) wyłączenie instalacji CO, 2) demontaż grzejnika, 3) montaż kolektorów z pompą obiegową i zaworem mieszającym, 4) układanie mat podłogowych z pętlami, 5) kalibracja systemu, próba ciśnieniowa i testy hydrauliczne. Po montażu zapewnij automatyczne zabezpieczenia przed zamarzaniem i przegrzaniem.
