Schodowy czujnik ruchu LED 230V do puszki – jaki model naprawdę działa?

Na co zwrócić uwagę przy czujniku schodowym LED 230V do puszki?

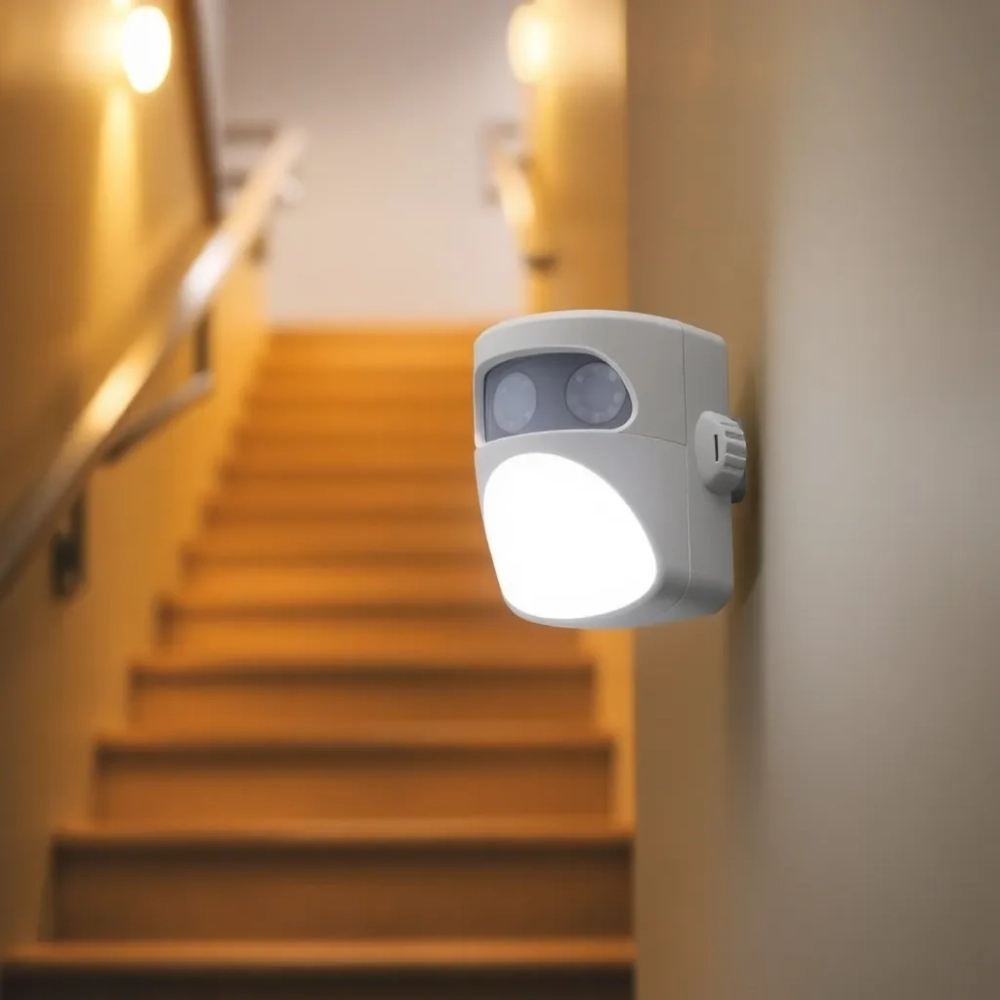

Schodowy czujnik ruchu LED 230V do puszki to urządzenie, które łączy w jednej obudowie czujnik podczerwieni (PIR), moduł LED oraz układ zasilający działający bezpośrednio z sieci. W praktyce oznacza to brak dodatkowego zasilacza, mniejsze okablowanie i prostszy montaż w typowej puszce elektroinstalacyjnej fi60. Taka konstrukcja sprawdza się zwłaszcza przy modernizacji istniejącej instalacji schodowej, gdzie prowadzenie niskiego napięcia wymagałoby kucia ścian.

• Na co zwrócić uwagę przy czujniku schodowym LED 230V do puszki?
• Jaki czujnik ruchu do puszki fi60 wybrać na schody?
• Jak podłączyć schodowy czujnik ruchu LED 230V krok po kroku?
• Dobór zasilacza i akcesoria do systemu schodowego LED
• Parametry techniczne, które decydują o wyborze
• Rekomendacje do typu schodów

Kluczowym parametrem jest zakres detekcji, czyli pole widzenia sensora. Standardowy czujnik schodowy obejmuje kąt 100-120° w poziomie i reaguje na ruch z odległości 2-3 metrów. Zasięg zależy od temperatury otoczenia, ponieważ PIR wykrywa różnicę między ciepłem ciała a tłem. Zimą, gdy schody są chłodniejsze, kontrast rośnie i czujnik działa precyzyjniej; latem, przy nagrzanej powierzchni, zasięg może spaść nawet o 30%.

Czas podtrzymania świecenia warto regulować w przedziale 10-120 sekund. Krótsze wartości (10-30 s) oszczędzają energię i sprawdzają się na krótkich, prostych biegach. Dłuższe (60-120 s) lepiej działają przy schodach zabiegowych lub wielopoziomowych, gdzie przejście zajmuje więcej czasu. Progi czułości zmierzchowej (zwykle 3-2000 lx) pozwalają wyłączyć czujnik w dzień, gdy klatka schodowa jest doświetlona światłem dziennym.

Przy wyborze zwróć uwagę na klasę szczelności. IP20 wystarcza w suchych korytarzach wewnętrznych, a IP66 stosuje się w łazienkach, na klatkach zewnętrznych i przy schodach prowadzących do ogrodu. Norma PN-EN 60598 reguluje wymagania bezpieczeństwa dla opraw oświetleniowych, w tym tych z wbudowanym czujnikiem, dlatego urządzenie bez oznaczenia CE i deklaracji zgodności z tą normą lepiej odłożyć na półkę.

Moc modułu LED w czujnikach schodowych oscyluje między 1,5 a 3 W, a strumień świetlny sięga 150-250 lumenów. Taka wartość wystarcza do podświetlenia pojedynczego stopnia, ale przy schodach 15-stopniowych całkowity pobór wynosi 22-45 W, co trzeba uwzględnić w projekcie obwodu. Barwa ciepła (2700-3000 K) lepiej komponuje się z drewnem, neutralna (4000 K) pasuje do betonu i metalu, a zimna (6000 K) sprawdza się w nowoczesnych aranżacjach minimalistycznych.

Jaki czujnik ruchu do puszki fi60 wybrać na schody?

Puszka fi60 to standard w polskim budownictwie od lat 90., więc większość schodowych czujników ruchu LED 230V do puszki ma właśnie taki rozstaw śrub montażowych (60 mm). Przy zakupie zmierz wewnętrzną głębokość puszki: modele z wbudowanym radiatorem wymagają minimum 45 mm wolnej przestrzeni. W płytszych puszkach (30-35 mm) czujnik nie zmieści się razem z przewodami, co prowadzi do przegrzewania i skrócenia żywotności.

Seria Tango oferuje kwadratową obudowę o boku 86 mm z zaokrąglonymi rogami, pasującą do puszki fi60 bez dodatkowych adapterów. Rueda to wariant okrągły o średnicy 78 mm, nieco płytszy (35 mm), lepszy do puszek montażowych w ściankach kartonowo-gipsowych. Salsa i Bolero różnią się kształtem ramki i kątem rozproszenia światła: Salsa świeci wąsko (30°), Bolero szeroko (90°), co wpływa na dobór do konkretnej geometrii schodów.

Zwróć uwagę na typ diod LED. SMD 2835 przy prądzie 60 mA daje więcej lumenów na wat niż starsze SMD 3528, a przy tym mniej się nagrzewa. To ważne, bo czujnik schodowy pracuje często w zamkniętej puszce bez wentylacji, gdzie temperatura wewnętrzna potrafi przekroczyć 60°C. Dioda pracująca w takich warunkach bez radiatora traci jasność o 15-20% rocznie zamiast typowych 3-5%.

Indeks CRI (Ra) określa, jak wiernie czujnik odwzorowuje kolory oświetlanych przedmiotów. Na schodach warto wybierać modele z CRI powyżej 80, a najlepiej 90+, jeśli w pobliżu znajdują się lustra, obrazy lub elementy dekoracyjne. Niska wartość Ra sprawia, że drewno wygląda szaro, a metal traci głębię. Producenci rzadko podają ten parametr w opisie, ale pojawia się on w karcie technicznej na stronie producenta.

Przy schodach zewnętrznych lub w strefach wilgotnych szukaj modeli z uszczelką silikonową między ramką a czujnikiem oraz stopniem ochrony IP66. Taka obudowa wytrzymuje strumień wody 100 l/min, więc deszcz nie dostanie się do elektroniki. W suchych korytarzach wystarczy IP20, ale pamiętaj, że kurz z biegu schodowego potrafi z czasem pokryć soczewkę PIR i obniżyć czułość nawet o 40%.

Jak podłączyć schodowy czujnik ruchu LED 230V krok po kroku?

Montaż schodowego czujnika ruchu LED 230V do puszki zaczyna się od odłączenia napięcia w obwodzie i sprawdzenia próbnikiem braku fazy. Każdy przewód fazowy (L) i neutralny (N) prowadzisz do odpowiednich zacisków z tyłu czujnika. Zasada jest prosta: faza wchodzi na zacisk L, neutralny na zacisk N, a przewód ochronny PE (żółto-zielony) podłączasz do zacisku uziemiającego, jeśli obudowa go wymaga. Bez tego połączenia czujnik nie spełni norm bezpieczeństwa PN-EN 60598.

Po podłączeniu przewodów rozety rozporowe (dwie śruby M3,5 w rozstawie 60 mm) przykręcasz do puszki. Czujnik powinien licować ze ścianą bez luzu. Zbyt głęboko osadzony obejmie mniejszy kąt widzenia, bo jego soczewka wystaje ponad powierzchnię tynku. Zbyt płytko wypycha się do przodu i wygląda nieestetycznie, a po pomalowaniu ściany przestaje pasować.

Przed założeniem ramki ustawiasz trzy potencjometry: czas podtrzymania, czułość zmierzchowa i zasięg. Pokręcając nimi małym śrubokrętem, regulujesz parametry pracy. Typowy zakres czasu to 10-120 s, czułość zmierzchowa 3-2000 lx, a zasięg 2-6 m. Na schodach 15-stopniowych optymalne ustawienie to: czas 30 s, próg 30 lx, zasięg 3 m. Taki zestaw wykrywa osobę wchodzącą na dolny stopień i wyłącza światło po przejściu na półpiętro.

Schemat podłączenia dla systemu PIR 230V wygląda następująco: przewód fazowy z rozdzielni trafia na zacisk L czujnika, neutralny z rozdzielni na zacisk N. Od czujnika wychodzą dwa dodatkowe przewody (L' i N), które zasilają moduł LED wbudowany w urządzenie. Nie ma tu dodatkowego zasilacza, bo przetwornik AC/DC mieści się w obudowie. Dla porównania: system 10V wymaga zewnętrznego zasilacza 12-24V, a jego schemat obejmuje dodatkowe dwa przewody niskiego napięcia między zasilaczem a oprawą.

Po zakończeniu instalacji przywróć napięcie i sprawdź działanie. Czujnik potrzebuje 30-60 sekund na kalibrację po pierwszym włączeniu, więc nie panikuj, gdy nie reaguje od razu. Przejdź się po schodach z różnych stron i obserwuj, czy dioda LED zapala się płynnie, bez migotania. Jeśli zauważysz opóźnienie powyżej 2 sekund, sprawdź napięcie w puszce miernikiem; wartość poniżej 210 V sygnalizuje spadek na obwodzie i wymaga dokręcenia zacisków w rozdzielni.

Sterowanie czujnikiem można rozbudować o dodatkowy przycisk świecznikowy, który wymusi stałe oświetlenie schodów. Schemat takiego podłączenia wymaga przekaźnika bistabilnego w puszce pod przyciskiem oraz dodatkowego przewodu sygnałowego do czujnika. To rozwiązanie przydatne podczas sprzątania lub przeprowadzki, gdy krótkie cykle PIR są niewystarczające.

Dobór zasilacza i akcesoria do systemu schodowego LED

W systemach niskonapięciowych (10-24V) zasilacz dobierasz według wzoru: moc zasilacza [W] = suma mocy opraw × 1,25. Współczynnik 1,25 to zapas na rozruch i starzenie się komponentów; bez niego zasilacz pracuje na granicy wydajności i przegrzewa się. Przykład: 12 opraw po 2 W daje 24 W mocy opraw, więc zasilacz powinien mieć minimum 30 W, a bezpieczniej 36 W.

Złączki WAGO 221 lub 222 pozwalają połączyć przewody bez lutowania i skręcania, co skraca montaż o 40%. Każda złączka mieści 2-5 przewodów o przekroju 0,14-4 mm² i ma dźwignię zamiast śruby. W puszce fi60, gdzie przestrzeni jest mało, złączki zajmują mniej miejsca niż tradycyjne kostki elektryczne i ułatwiają późniejszy serwis.

Puszki fi50 stosuje się w ściankach kartonowo-gipsowych i tam, gdzie brak miejsca na głębszą instalację. Czujnik schodowy 230V zwykle ich nie obsługuje bezpośrednio, bo jego obudowa wymaga fi60. W takim wypadku montujesz adapter lub wybierasz model natynkowy typu Stick, który przykręcasz bezpośrednio do ściany i zasilasz przewodem prowadzonym w listwie przypodłogowej.

Taśmy LED przy schodach sprawdzają się jako oświetlenie podstopnic, ale wymagają profilu aluminiowego, który odprowadza ciepło. Profil o szerokości 12-16 mm mieści się w szczelinie między stopniem a podstopnicą i daje równomierne światło bez punktów widocznych diod. Do taśmy RGB niebieskiej (470 nm) potrzebujesz kontrolera PWM, który montujesz w puszce pod przyciskiem.

Parametry techniczne, które decydują o wyborze

Napięcie zasilania to pierwszy filtr przy zakupie. Czujnik 230V podłączasz bezpośrednio do sieci, bez dodatkowego zasilacza, i sprawdza się przy modernizacji starych instalacji. Czujnik 10-24V wymaga zasilacza, ale daje cieńsze przewody (0,5 mm² zamiast 1,5 mm²), bezpieczniejsze przy montażu w ściankach gipsowych i łatwiejsze w rozbudowie o kolejne oprawy.

Barwa światła wpływa nie tylko na estetykę, ale i na percepcję głębokości schodów. Ciepła (2700-3000 K) tworzy przytulną atmosferę i optycznie skraca bieg schodowy. Neutralna (4000 K) daje najbardziej wierne odwzorowanie kolorów i sprawdza się w biurach, hotelach oraz budynkach użyteczności publicznej. Zimna (6000 K) wizualnie poszerza przestrzeń, ale bywa odbierana jako zimna i nieprzyjazna w domach mieszkalnych.

*Przy średnim użytkowaniu 2 h dziennie, taryfie G11 0,62 zł/kWh.

Strumień świetlny na pojedynczy stopień powinien wynosić 120-200 lm dla schodów wewnętrznych i 200-300 lm dla zewnętrznych. Kąt świecenia decyduje o tym, czy światło pada równomiernie na cały stopień, czy tylko na jego środek. Szeroki kąt (90°) oświetla krawędzie i zmniejsza ryzyko potknięcia; wąski (30°) akcentuje geometrię schodów i sprawdza się w aranżacjach designerskich.

Rekomendacje do typu schodów

Schody drewniane najlepiej komponują się z ciepłą barwą 2700-3000 K i CRI powyżej 90, które wydobywają strukturę słojów. Oprawy montuj w podstopnicach co drugi stopień, aby uzyskać efekt miękkiego przejścia bez punktów prześwietlenia. Na schodach dębowych lub sosnowych unikaj barwy zimnej, która kontrastuje z ciepłem drewna i tworzy wizualny dysonans.

Schody betonowe i metalowe znoszą każdą barwę światła, ale najczęściej wybiera się neutralną 4000 K dla podkreślenia industrialnego charakteru. Oprawy natynkowe typu Stick przykręcasz do ściany co 1-1,5 m, a przewody prowadzisz w korytkach malowanych na kolor ściany. Przy schodach stalowych z kratą pomostową sprawdzają się oprawy wpuszczane w policzek, czyli boczną ściankę biegu.

Schody zewnętrzne wymagają opraw IP66 z uszczelką silikonową i obudową odporną na UV. Barwa 3000 K komponuje się z zielenią ogrodu, a 4000 K lepiej oświetla ścieżki i podjazdy. Czujnik PIR powinien mieć zasięg ograniczony do 2 m, aby nie reagował na przechodniów za ogrodzeniem. Przy schodach zadaszonych montaż w podstopnicach sprawdza się lepiej niż na ścianie, bo deszcz nie zalewa soczewki.

Przykład obliczeniowy dla schodów o długości 3 m i 12 stopniach: odległość między stopniami wynosi 25 cm. Oprawy rozmieszczasz w co trzecim stopniu, co daje 4 punkty świetlne. Przy mocy 2 W na oprawę całkowity pobór wynosi 8 W, a strumień świetlny 800-1000 lm. To wystarcza do komfortowego przejścia bez konieczności włączania światła głównego.

Schodowy czujnik ruchu LED 230V do puszki to rozwiązanie, które łączy wygodę automatyki z prostotą montażu. Wybór modelu o właściwych parametrach (zasięg 2-3 m, czas 30 s, IP20 lub IP66) i dopasowanie do typu schodów (drewno, beton, metal, zewnątrz) decyduje o tym, czy oświetlenie będzie działać bezawaryjnie przez 30 000-50 000 godzin. Warto poświęcić chwilę na obliczenie mocy zasilacza i sprawdzenie głębokości puszki, bo te dwa szczegóły najczęściej odróżniają udaną instalację od kłopotliwej.

Źródła danych i norm: PN-EN 60598 (bezpieczeństwo opraw oświetleniowych), PN-EN 60529 (stopnie ochrony IP), dane techniczne z kart produktowych producentów komponentów oświetleniowych, taryfy energetyczne operatorów sieci dystrybucyjnych na 2025 r.
