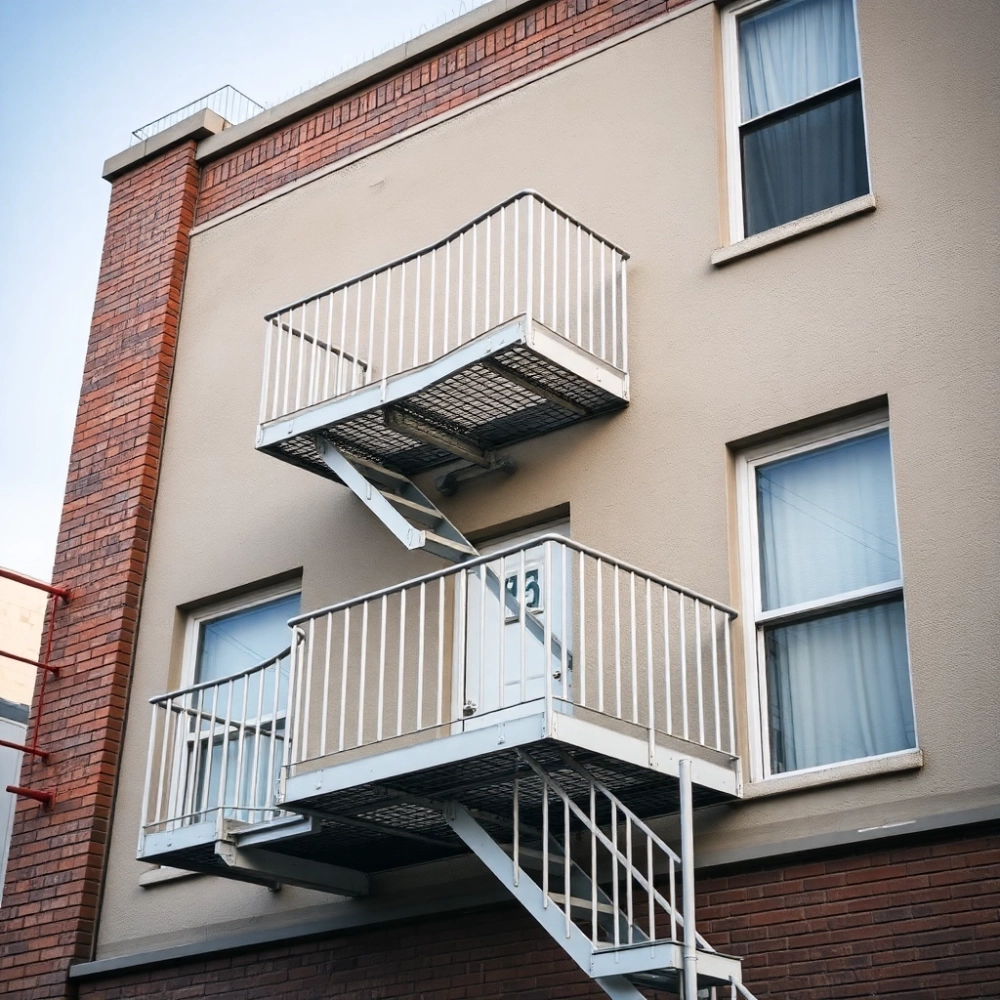

Schody przeciwpożarowe zewnętrzne – przepisy, które musisz znać

Przepisy dotyczące zewnętrznych schodów przeciwpożarowych to temat, w którym łatwo o kosztowny błąd. Wystarczy źle dobrana szerokość biegu albo brak wymaganej klasy odporności ogniowej, by straż pożarna wstrzymała odbiór budynku, a ubezpieczyciel odmówił wypłaty po szkodzie. Poniżej znajdziesz konkretne wymiary z rozporządzenia, realne scenariusze doboru konstrukcji i checklistę, którą warto mieć przy sobie przed kontrolą.

• Wymiary schodów ewakuacyjnych tabela i zasady z §WT
• Montaż schodów stalowych zewnętrznych balustrady, nachylenie, oznakowanie
• Schody proste, zabiegowe czy kręte co wybrać na drogę ewakuacji?
• Cynkowanie i farby pęczniejące jak zabezpieczyć stal na lata
• Checklista odbioru schodów przeciwpożarowych 10 punktów przed kontrolą

Wymiary schodów ewakuacyjnych tabela i zasady z §WT

Minimalna szerokość użytkowa biegu zależy od liczby osób korzystających z drogi ewakuacyjnej. Dla budynków produkcyjnych i magazynowych przyjmuje się zwykle 1,2 m, dla biurowców i szkół 1,4 m, a w obiektach o ponad 200 użytkownikach co najmniej 1,5 m. Przepustowość takiego biegu wynosi około 100 osób na minutę na metr szerokości.

Wysokość i głębokość stopni muszą spełniać zależność 2h + s = 60-65 cm. W praktyce oznacza to stopień o wysokości 17 cm i głębokości 28 cm albo 16 cm i 30 cm. Zbyt strome schody spowalniają ewakuację bardziej niż wąski bieg.

Spocznik musi pojawić się co maksymalnie 16 stopni przy jednym biegu. Przy dłuższej drodze ewakuacyjnej różnica wysokości rośnie, więc potrzebne są podesty pośrednie. Bez nich zmęczenie i panika spowalniają tłum.

Klasa odporności ogniowej zależy od strefy pożarowej budynku. W obiektach produkcyjnych PM o gęstości obciążenia ogniowego powyżej 500 MJ/m² wymaga się klasy R60. W budynkach biurowych ZL III wystarczy zwykle R30. Im wyższe zagrożenie pożarowe, tym dłużej konstrukcja musi utrzymać nośność.

Maksymalna długość dojścia do wyjścia ewakuacyjnego wynosi od 10 m w strefach zagrożonych wybuchem do 40 m w strefach pożarowych ZL IV przy jednym kierunku ucieczki. Przekroczenie tej wartości oznacza konieczność dodania kolejnych schodów albo zmiany układu komunikacyjnego.

Montaż schodów stalowych zewnętrznych balustrady, nachylenie, oznakowanie

Nachylenie schodów zewnętrznych nie powinno przekraczać 38°. Dla porównania: schody wewnętrzne dopuszczają do 45°. Mniejsze nachylenie oznacza dłuższy bieg, ale znacznie bezpieczniejsze zejście w warunkach stresu, śliskiej nawierzchni czy ograniczonej widoczności.

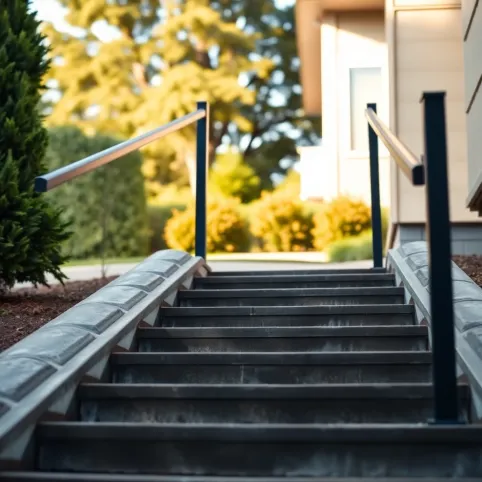

Balustrada musi mieć wysokość minimum 1,1 m, a wypełnienie pionowe lub poziome nie może dopuszczać przejścia kuli o średnicy 12 cm. To zabezpiecza przed wypadnięciem dzieci. Na schodach zewnętrznych warto dodać listwę krawędziową na poziomie 10 cm od podłogi, by zapobiec zsuwaniu się narzędzi czy drobnych przedmiotów.

Krawędzie stopni oznacza się pasem kontrastowym o szerokości 2-4 cm w kolorze żółtym lub białym. Osoby słabowidzące rozpoznają krawędź szybciej, a w dymie taki pas odbija światło latarki.

Podczas montażu warto sprawdzić kotwienie słupków do ściany lub fundamentu. Najczęstszy błąd to kotwy chemiczne w strefie przypowierzchniowej muru. Po kilku cyklach mrozowych mogą się poluzować, bo żywica traci przyczepność w wilgotnym betonie.

Schody proste, zabiegowe czy kręte co wybrać na drogę ewakuacji?

Schody proste to najtańsze i najszybsze rozwiązanie. Wymagają jednak dużo miejsca w rzucie. Dla biegu o wysokości 4 m i nachyleniu 38° potrzebujesz co najmniej 5,2 m długości w poziomie, plus spocznik 1,2 m. Razem ponad 6 metrów.

Schody zabiegowe (z pośrednimi podestami i zmianą kierunku o 90° lub 180°) pozwalają zaoszczędzić miejsce kosztem czasu ewakuacji. Sprawdzają się w halach z ograniczoną przestrzenią przy elewacji.

Schody kręte zajmują najmniej powierzchni, ale ich przepustowość spada o 30-40% w porównaniu z prostymi. Tłum nie może się mijać, a nosze ratownicze praktycznie się nie mieszczą. Dlatego nie stosuje się ich jako głównej drogi ewakuacyjnej w budynkach użyteczności publicznej.

Przekroje profili nośnych dobiera konstruktor na podstawie obciążeń z PN-EN 1991-1-1 oraz PN-EN 1993-1-1. Najczęściej stosuje się stal S235 dla konstrukcji lżejszych i S355 tam, gdzie trzeba zredukować ciężar przy dużych rozpiętościach. Różnica w cenie materiału sięga 15%, ale pozwala zmniejszyć przekrój słupka nawet o 20%.

Spawanie musi spełniać normę PN-EN 1090-2. Klasa wykonania EXC2 wystarcza dla większości schodów zewnętrznych. EXC3 wymagana jest przy obiektach mostowych lub wysokości powyżej 30 m. Nie każdy producent pracuje w EXC2. Wymagaj certyfikatu zakładowej kontroli produkcji.

Cynkowanie i farby pęczniejące jak zabezpieczyć stal na lata

Cynkowanie ogniowe wg PN-EN ISO 1461 nakłada powłokę o grubości 70-85 µm dla stali o grubości 3-6 mm. W środowisku przemysłowym (klasa korozyjności C3) taka powłoka wytrzymuje 20-30 lat bez odnawiania. Nadmorska lokalizacja (C4) skraca ten czas do 10-15 lat.

Farby pęczniejące (intumescentne) działają na zasadzie fizycznego spienienia pod wpływem temperatury 200-250°C. Warstwa farby zwiększa swoją objętość 20-50 razy, tworząc izolacyjną pianę chroniącą stal przed nagrzaniem powyżej 500°C (granica utraty nośności stali konstrukcyjnej).

Grubość suchej powłoki farby pęczniejącej wynosi od 500 do 3 000 µm w zależności od wymaganej klasy odporności ogniowej. Dla R30 potrzebujesz około 1 000 µm, dla R60 nawet 2 500 µm. To oznacza kilka warstw nakładanych w odstępach dobowych.

Przegląd stanu powłok wykonuje się co 12 miesięcy. Obejmuje on oględziny wizualne, pomiar grubości powłoki miernikiem magnetycznym oraz sprawdzenie przyczepności metodą siatki nacięć. Dokumentacja z przeglądów trafia do książki obiektu i może być wymagana podczas kontroli PSP.

Checklista odbioru schodów przeciwpożarowych 10 punktów przed kontrolą

• Sprawdź, czy szerokość biegu zgadza się z projektem i obliczeniami przepustowości
• Pomiar wysokości i głębokości każdego stopnia, szukaj odchyłek powyżej 5 mm
• Weryfikacja wysokości balustrady (1,1 m) i odstępów w wypełnieniu (do 12 cm)
• Oznaczenie krawędzi stopni pasem kontrastowym
• Znaki ewakuacyjne rozmieszczone co 4 m wzdłuż biegu
• Oświetlenie awaryjne sprawdzone przy odciętym zasilaniu przez minimum 1 h
• Antypoślizgowe wykończenie stopni oznaczone klasą R11 lub wyższą
• Kotwienie słupków do fundamentu lub ściany z dokumentacją zakotwień
• Deklaracja właściwości użytkowych ze znakiem CE i klasą EXC
• Protokół z pomiaru grubości powłoki cynkowej i farby pęczniejącej

Za odbiór ppoż. odpowiada inwestor, który powołuje rzeczoznawcę ds. zabezpieczeń przeciwpożarowych. Kierownik budowy odpowiada za zgodność wykonania z projektem. Brak któregokolwiek dokumentu z checklisty wydłuża procedurę odbioru nawet o kilka tygodni.

Zanim zamówisz schody u producenta, zapytaj o trzy rzeczy: klasę wykonania konstrukcji (EXC1 czy EXC2), referencje z obiektów o zbliżonej klasie odporności ogniowej oraz gotowość do wystawienia deklaracji właściwości użytkowych w formacie wymaganym przez nadzór budowlany. Krótka rozmowa na tym etapie oszczędza nerwy przy kontroli.
