Stopa fundamentowa co to? Wyjaśniamy raz, konkretnie i bez chaosu

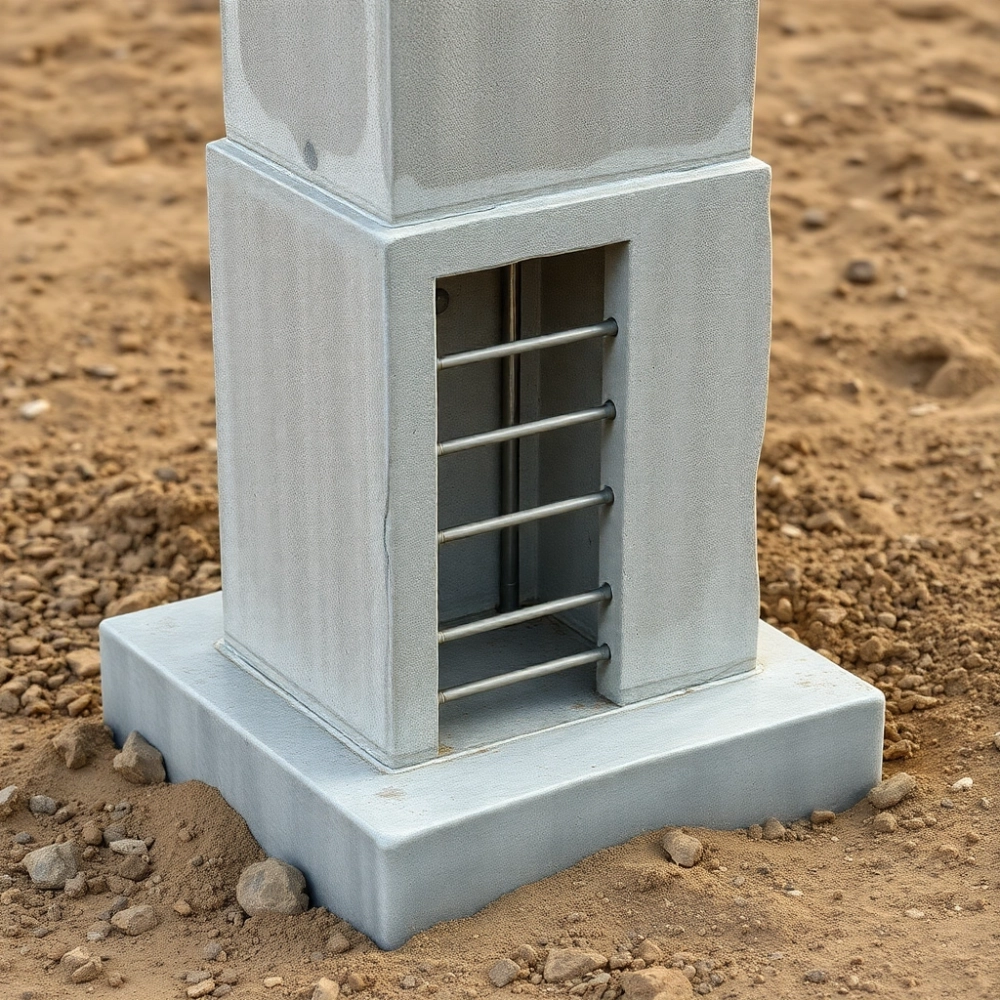

Stopa fundamentowa to żelbetowy element konstrukcyjny, najczęściej prostopadłościenny lub schodkowany, który przekazuje obciążenia z pojedynczego słupa, podciągu albo fragmentu ściany bezpośrednio na grunt. Jej zadanie polega na rozłożeniu siły skupionej na powierzchnię wystarczająco dużą, by nie przekroczyć nośności podłoża. Każdy dom, hala czy most stojący na słabych glebach właśnie dzięki stopom utrzymuje stabilność przez dziesięciolecia.

• Rodzaje stóp fundamentowych i ich zastosowanie
• Jak zaprojektować stopę fundamentową krok po kroku
• Najczęstsze błędy przy budowie stopy fundamentowej
• Kiedy warto sięgnąć po oprogramowanie do obliczeń

Rodzaje stóp fundamentowych i ich zastosowanie

Podział wynika przede wszystkim z geometrii i sposobu pracy w gruncie. Najprostsza, klasyczna stopa fundamentowa ma kształt kwadratu lub prostokąta o stałej grubości, zwykle od 30 do 50 cm, i sprawdza się pod punktowymi słupami średniej wielkości. Kiedy nośność podłoża spada albo obciążenie rośnie, projektanci sięgają po stopę schodkowaną (kilkustopniową), która zwiększa pole powierzchni dolnej bez proporcjonalnego wzrostu zużycia betonu w górnej części. W gruntach słabośnychych, gdzie warstwa nośna leży głębiej, stosuje się stopę fundamentową na palach płyta lub blok żelbetowy opiera się wtedy na wierzchu grupy pali, przekazując na nie obciążenie z konstrukcji.

W budownictwie przemysłowym popularna bywa stopa kielichowa (zwana też fundamentem pod słup prefabrykowany). Jej cechą charakterystyczną jest pusty „kielich” w górnej części, do którego wsuwa się żelbetowy słup, a następnie zalewa się szczelinę mieszanką betonową lub zaprawą niskoskurczową. Rozwiązanie skraca czas montażu i eliminuje konieczność szalowania słupa na budowie, co przy powtarzalnych halach stalowych bywa decydującym argumentem logistycznym.

Osobny segment stanowią ławy fundamentowe choć formalnie to inny element, w praktyce stanowią one szereg połączonych stóp podłużnych. Stosuje się je pod ścianami nośnymi budynków murowanych, gdzie obciążenie rozkłada się w sposób ciągły, a nie punktowy. Różnica jest subtelna, ale ważna: ławy przenoszą siły pasmowo, stopy punktowo. Pomylenie tych pojęć w projekcie prowadzi do błędów wymiarowania, bo inaczej liczy się naprężenie na 1 m² podłoża.

Kiedy stopa, a kiedy ławy albo płyta?

Decyzja zależy od trzech czynników: schematu statycznego budynku, wartości obciążeń i parametrów geotechnicznych podłoża. Pod lekkie konstrukcje szkieletowe z regularnym rozstawem słupów najkorzystniejsze wypadają pojedyncze stopy materiał zużywa się oszczędniej niż przy płycie, a wykopy pozostają niewielkie. Gdy słupy są rozmieszczone nieregularnie albo nośność gruntu waha się punkt po punkcie, bezpieczniej przejść na płytę fundamentową, która „mostkuje” słabsze miejsca. Przy ścianach murowanych warto natomiast rozważyć ławy, bo ich powierzchnia styku z gruntem pokrywa się z obrysem ściany i nie wymaga dodatkowych wzmocnień.

Norma PN-EN 1997-1 (Eurokod 7) wymaga, by każdy fundament był zaprojektowany z uwzględnieniem stanów granicznych nośności (GEO) i użytkowalności (SLS). W praktyce oznacza to, że projektant musi sprawdzić nie tylko, czy stopa nie „wpadnie” w grunt, ale też, czy jej osiadanie nie przekroczy wartości dopuszczalnej dla konstrukcji zwykle od 2 do 4 cm dla budynków mieszkalnych. Pominięcie tego drugiego kryterium jest częstym powodem rys w ścianach, choć sama nośność wydaje się zachowana.

Ceny obejmują robociznę, szalowanie, zbrojenie i beton C25/30. W sezonie zimowym wzrastają o 8-15% ze względu na konieczność podgrzewania mieszanki i stosowania domieszek przeciwmrozowych.

Jak zaprojektować stopę fundamentową krok po kroku

Projektowanie zaczyna się od danych geotechnicznych bez nich nie da się obliczyć naprężeń. Badanie gruntu (sondowanie CPT lub wiercenie badawcze) dostarcza wartości ID dla piasków i IL dla gruntów spoistych, a na ich podstawie ustala się qnet (opór graniczny netto podłoża). Gdy projektant zna siłę pionową z słupa (N) i dopuszczalne naprężenie, dobiera pole powierzchni stopy ze wzoru A = N / qnet, dobierając wymiary w module 10 cm.

Kolejnym krokiem jest sprawdzenie stateczności na obrót i przesunięcie. Stopa pracuje w gruncie jak tarcza zagłębiona jej krawędź dociska podłoże nierównomiernie, tworząc moment stabilizujący po jednej stronie i destabilizujący po drugiej. Mechanizm ten opisuje wzór Meyera-Hofma, stosowany powszechnie w Eurokodzie 7. Jeśli współczynnik bezpieczeństwa spada poniżej 1,5 dla stanu quasi-stałego albo 1,1 dla obliczeniowego, konieczne jest poszerzenie stopy lub zagłębienie jej poniżej strefy przemarzania (zwykle 0,8-1,2 m w Polsce).

Zbrojenie co warto wiedzieć przed betonowaniem

Stopa wymaga siatki dolnej z prętów #12-#16 co 15-20 cm, połączonej z wygiętymi „trzpieniami” wchodzącymi w słup. Dlaczego akurat siatka dolna? Bo tam powstają największe naprężenia rozciągające, gdy grunt ugina się pod obciążeniem. Górna warstwa zbrojenia (jeśli występuje) chroni przed skurczem betonu i pełni funkcję konstrukcyjną przy stopach szerokich, cienkich płytowo.

Otulina zbrojenia powinna wynosić minimum 40 mm w środowisku suchym i 50 mm w wilgotnym, zgodnie z PN-EN 1992-1-1. Pominięcie tego wymogu grozi korozją stali w ciągu kilkunastu lat, zwłaszcza przy wysokim poziomie wód gruntowych. Beton klasy minimum C25/30, wodoszczelny (W8 lub wyżej), mieszany z domieszkami uplastyczniającymi to standard dla stóp pracujących poniżej poziomu terenu.

Najczęstsze błędy przy budowie stopy fundamentowej

Pierwszy, niemal klasyczny błąd, to betonowanie prosto na warstwę humusu albo niewybranej gliny. Nawet 30 cm żyznej gleby pod stopą ugina się kilkakrotnie bardziej niż nośny piasek, więc zamiast fundamentu inwestor zyskuje powolne, nierównomierne osiadanie. Prawidłowe wykonanie wykopu sięga poniżej strefy przemarzania i obejmuje wymianę gruntu na podsypkę żwirowo-piaskową (frakcja 0-31,5 mm) zagęszczoną warstwami po 20-30 cm.

Drugi problem brak izolacji przeciwwilgociowej. Stopa to element stykający się z wilgotnym gruntem, dlatego wymaga powłoki bitumicznej albo folii PE układanej na warstwie chudego betonu (10 cm). Pominięcie tej warstwy powoduje kapilarne podciąganie wody, co w polskim klimacie prowadzi do wykwitów i destrukcji betonu przy cyklach zamrażania. Mechanizm jest prosty: woda wnika w pory, zamarza, zwiększa objętość o 9% i rozsadza strukturę.

Zaniedbania wykonawcze, które kosztują fortunę

Brak dystansów (podkładek) pod zbrojeniem sprawia, że siatka opiera się na szalunku lub piasku i po zalaniu betonem otulina od spodu wynosi 0 zamiast wymaganych 40 mm. Efekt? Po 15-20 latach stal koroduje, rdzewiejąc zwiększa swoją objętość i odpycha otaczający beton. Naprawa polega na odbiciu i reprofilacji kosztownej, ale jedynej skutecznej metodzie.

Niedostateczne zagęszczenie podsypki pod stopą to kolejny grzech. Współczynnik zagęszczenia Is powinien wynosić co najmniej 0,95 dla gruntów sypkich i 0,92 dla spoistych wartość ustala się na podstawie badań Proctora. Bez tego parametru ziarna nie tworzą szkieletu nośnego, a stopa „pływa” przy pierwszym większym obciążeniu. W praktyce oznacza to konieczność użycia płyty wibracyjnej i kontroli zagęszczenia co drugą warstwę.

Nigdy nie wlewaj betonu do wody gruntowej stojącej w wykopie. Rozcieńczenie mieszanki obniża klasę wytrzymałości o 30-50%, a powstały beton staje się porowaty i nieodporny na mróz. Jeśli woda napływa, odpompuj ją i zastosuj beton z domieszkami tiksotropowymi lub wykonaj podwodną poduszkę z gruzu.

Błędy projektowe, których nie widać od razu

Zbyt płytkie posadowienie ponad strefą przemarzania to klasyka wschodniej Polski, gdzie zimą grunt zamarza na głębokość nawet 1,4 m. Siły mrozowe działają prostopadle do pobocznicy stopy i potrafią ją wypchnąć do góry o kilka centymetrów w ciągu jednej zimy. Rozwiązanie? Zagłębienie stopy poniżej granicy przemarzania lub zastosowanie warstwy izolacji termicznej XPS wokół fundamentu, co ogranicza zasięg mrozu.

Pominięcie sprawdzenia na przebicie to poważny błąd obliczeniowy. Stopa musi przenieść nie tylko naprężenia normalne od siły pionowej, ale też siłę tnącą z mimośrodu. Wzór jest prosty: vEd ≤ vRd,c. Gdy stosunek ten przekracza 1,0, stopa „przebija” się przez grunt jak gwóźdź przez deski. Dodatkowe zbrojenie poprzeczne (strzemiona w kielichu lub trzpienie w stopie) eliminuje ten problem, ale tylko wtedy, gdy konstruktor w ogóle policzy ten stan graniczny.

Kiedy warto sięgnąć po oprogramowanie do obliczeń

Proste stopy liczy się ręcznie albo w arkuszu kalkulacyjnym, lecz przy złożonych obciążeniach (np. słupy w hali wielonawowej) ręczna kalkulacja zajmuje dni. Programy takie jak Robot Structural Analysis, SCIA Engineer czy Arkadius obliczają stan naprężenia w fundamencie metodą elementów skończonych i uwzględniają interakcję stopa-grunt. W praktyce oznacza to możliwość szybszego doboru zbrojenia i sprawdzenia wielu wariantów geometrii bez ręcznego powtarzania iteracji.

Dla inwestorów indywidualnych wystarczające bywają kalkulatory online, które na podstawie obciążenia i nośności podłoża zwracają wymiary minimalne stopy. Traktuję je jednak wyłącznie jako wstępne oszacowanie, bo nie uwzględniają mimośrodów, momentów ani wpływu sąsiednich fundamentów. Ostateczne wymiary powinien zweryfikować projektant z uprawnieniami, a wynik zoptymalizować z konstruktorem wtedy zyskujemy pewność, że fundament nie kosztuje więcej niż musi, ale też nie zarysowuje się po pięciu latach użytkowania.

Przed zamówieniem betonu poproś wykonawcę o podanie klasy konsystencji (S3 lub S4 dla fundamentów) i upewnij się, że dostawca dodał domieszkę napowietrzającą w przypadku betonu narażonego na cykle zamrażania. To drobny detal, który potrafi przedłużyć żywotność stopy o całe dekady.

Źródła i podstawy prawne

• PN-EN 1997-1:2008 Eurokod 7: Projektowanie geotechniczne. Część 1: Zasady ogólne.
• PN-EN 1992-1-1:2008 Eurokod 2: Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
• PN-B-04452:2002 Geotechnika. Badania podłoża budowlanego.
• PN-EN 206+A1:2016 Beton: Wymagania, właściwości, produkcja i zgodność.
